Высокие фитинги обычно используют резиновые кольца или металлические герметичные кольца, чтобы сформировать уплотнение между соединением и разделами, чтобы гарантировать, что сжатый воздух или газ передается без утечки под высоким давлением. Они часто используются в промышленных системах, которые должны выдерживать газовую передачу высокого давления.
Сопротивление высокого давления: 870 фунтов на квадратный дюйм
Высокая производительность уплотнения: PTFE, металлическое герметичное кольцо
Многочисленные методы соединения: подключение к резьбе, соединение феррале, быстрое соединение
Высокая температура и коррозионная стойкость: используйте устойчивые к коррозии материалы, такие как нержавеющая сталь, латунь и никелированная медь.
1. Технические характеристики
| Тип продукта | Подгонка латуни высокого давления |
| Тип подгонки | Футтинг, примерка локтя, прямая примерка и т. Д. |
| Поверхностная отделка | Натуральное латунь / дополнительное покрытие никеля |
| Максимальное рабочее давление | 870 фунтов на квадратный дюйм (6,0 МПа) |
| Взрыв давления | ≥ 2600 фунтов на квадратный дюйм (18 МПа) |
| Рабочая температура | -20 ° C до +150 ° C (от -4 ° F до +302 ° F) |
| Тип соединения | Резьба |
| Резьба стандарт | NPT / BSPT / BSPP (настраиваемый) |
| Параметры размера потока | 1/8 ', 1/4 ', 3/8 ', 1/2 ' |
| Тип печати | Рекомендованная лента с нитью / PTFE |
| Согласие | Rohs, досягаемость |
2. Подгонка высокого давления по сравнению с обычной пневматической подгонкой
| Тип | Установка высокого давления | Обычная пневматическая подгонка |
| Диапазон рабочего давления | ≥1,0 МПа | ≤ 1,0 МПа (0,6 ~ 1,0 МПа) |
| Рабочая среда | Воздух высокого давления, азот, Co₂, гидравлическое нефть, испытательный газ и т. Д. | Обычный сжатый воздух, Вода или вакуум (низкое давление) |
| Материалы | Нержавеющая сталь, углеродистая сталь, никелированная медь | Алюминиевый сплав, пластик, обычная латунь |
| Связь | Резьбовый, оборотный, металлический быстрый разъем | Быстрый подключение к быстрому или обычному потоку |
| Запечатывание кольцевого материала | PTFE / металлическое герметичное кольцо | Витон / обычное уплотнительное кольцо |
| Приложение | Оборудование для испытаний высокого давления, системы повышения газа, холодильные трубопроводы, энергетическое оборудование и т. Д. | Автоматизированные производственные линии, цилиндрические соединения, Упаковочное оборудование, продовольственный механизм и т. Д. |
3. Приложение
Сжигание / турбины природного газа и КТ -двигатели
Оборудование для обнаружения и испытаний с высоким давлением
Гидравлический гибридный гибридный управление
Жидкая топливная система
Система воздушного усилителя (такая как азот, водород, кислород и другие газы высокого давления)
Высокотемпературные моторные отсеки
СПО
4. Как выбрать пневматическую фитинги?
① Размеры
Внешний диаметр трубопровода (OD)
Метрические размеры : 4 мм / 6 мм / 8 мм / 10 мм / 12 мм / 16 мм и т. Д.
Размеры дюймов : 1/8 ' / 1/4 ' / 3/8 ' / 1/2 ' / 3/4 ' / 1 ' и т. Д.
Тип потока
NPT, BSPT, BSPP, Rosca G и т. Д.
Мужская или женская нить.
Например, 1/4 'Поток BSP: 1/4 представляет внутренний диаметр трубки, подключенной к женской резьбе в дюймах.
Диаграмма размеров потока BSP
| Размер потока | Потоки за (дюйм) | Подача | Основной диаметр (OD) | Незначительный диаметр (ID) | Длина заглушки | ||||
| Дюйм | мм | Дюйм | мм | Дюйм | мм | Дюйм | мм | ||
| 1/8 | 28 | 0.0357 | 0.907 | 0.383 | 9.728 | 0.3372 | 8.565 | 0.1563 | 3.97 |
| 1/4 | 19 | 0.0526 | 1.337 | 0.518 | 13.157 | 0.4506 | 11.445 | 0.2367 | 6.012 |
| 3/8 | 19 | 0.0526 | 1.337 | 0.656 | 16.662 | 0.5886 | 14.95 | 0.25 | 6.35 |
| 1/2 | 14 | 0.0714 | 1.814 | 0.825 | 20.955 | 0.7336 | 18.633 | 0.3214 | 8.164 |
| 3/4 | 14 | 0.0714 | 1.814 | 1.041 | 26.441 | 0.9496 | 24.12 | 0.375 | 9.525 |
| 1 | 11 | 0.0909 | 2.309 | 1.309 | 33.249 | 11.926 | 30.292 | 0.4091 | 10.391 |
| 1¼ | 11 | 0.0909 | 2.309 | 1.65 | 41.91 | 15.336 | 38.953 | 0.5 | 12.7 |
| 1½ | 11 | 0.0909 | 2.309 | 1.882 | 47.803 | 17.656 | 44.846 | 0.5 | 12.7 |
| 2 | 11 | 0.0909 | 2.309 | 2.347 | 59.614 | 22.306 | 56.657 | 0.625 | 15.875 |
| 2½ | 11 | 0.0909 | 2.309 | 2.96 | 75.184 | 28.436 | 72.227 | 0.6875 | 17.463 |
| 3 | 11 | 0.0909 | 2.309 | 3.46 | 87.884 | 33.436 | 84.927 | 0.8125 | 20.638 |
| 4 | 11 | 0.0909 | 2.309 | 4.45 | 113.03 | 43.336 | 110.073 | - | - |
Справочные статьи: Разница между потоком BSP и NPT, G, R Thread
② Материал

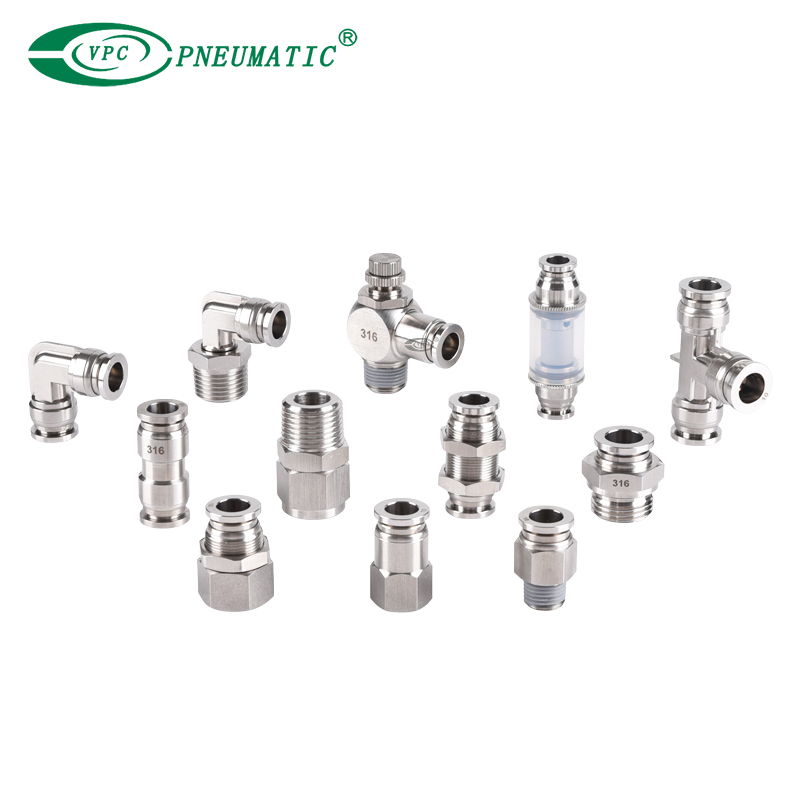

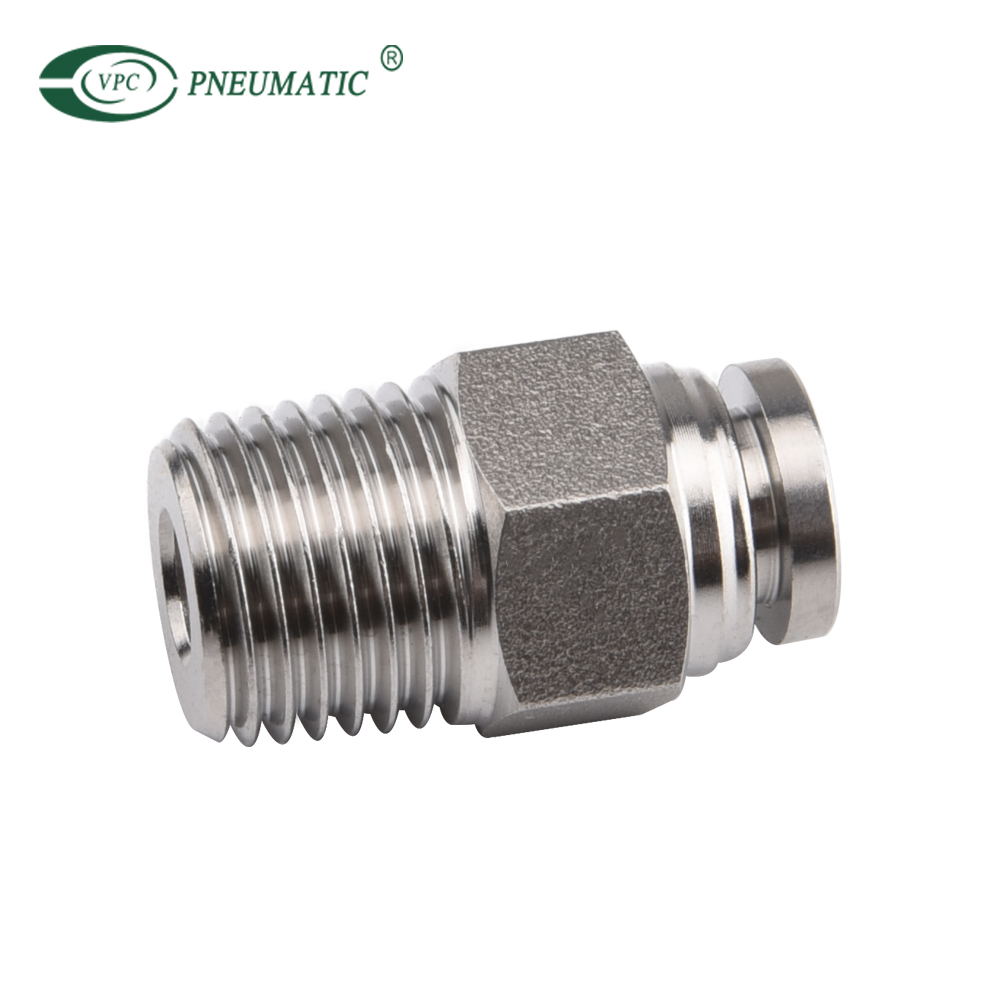

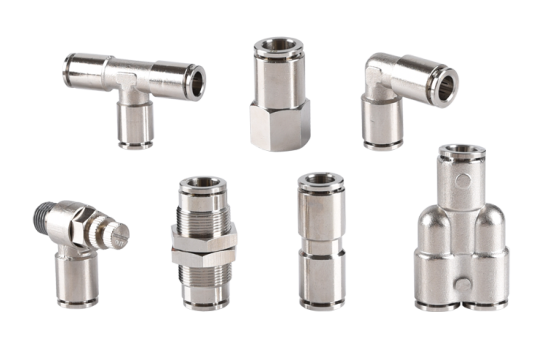

Пневматическая фитинга из нержавеющей стали

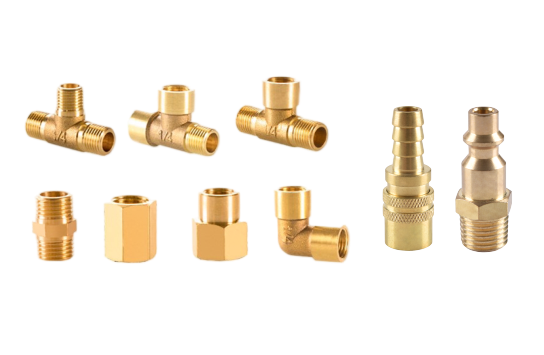

Латунная пневматическая подгонка

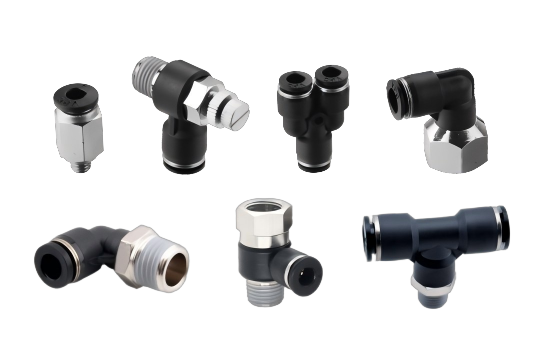

Пластиковая пневматическая фитинга

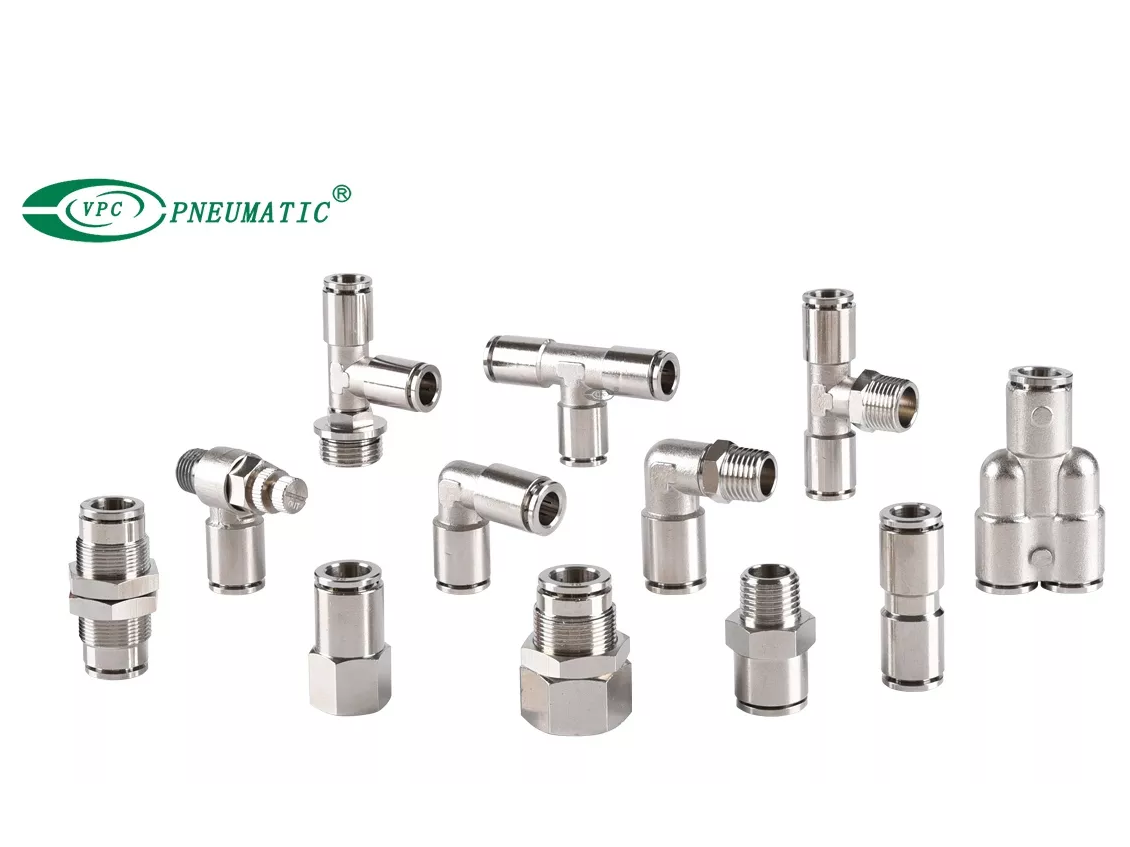

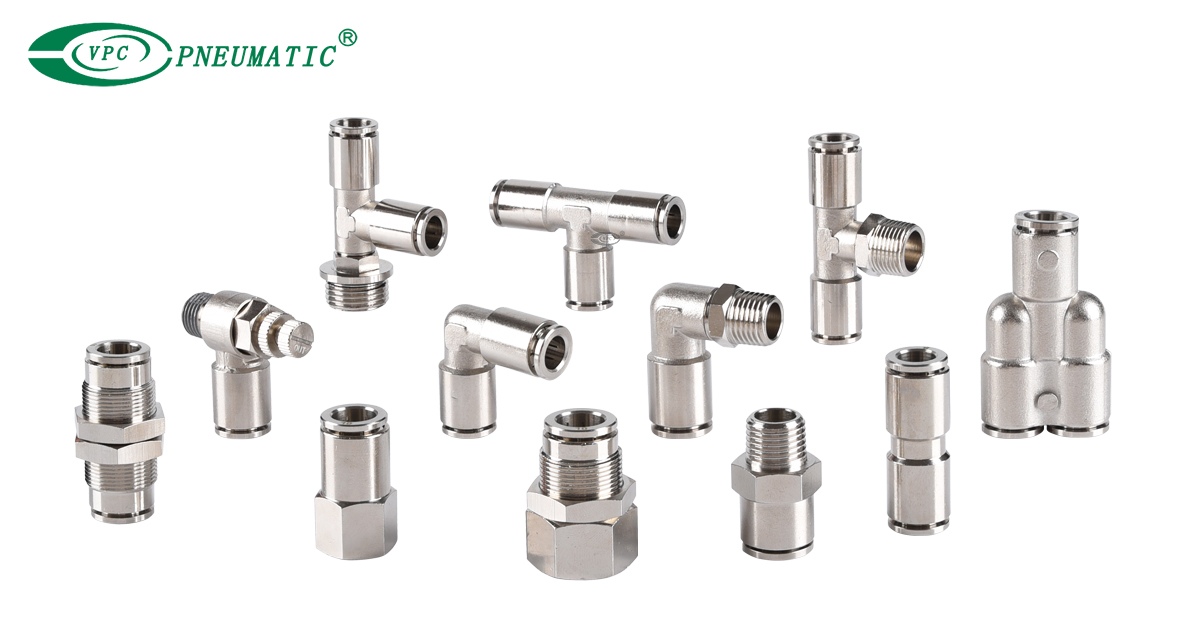

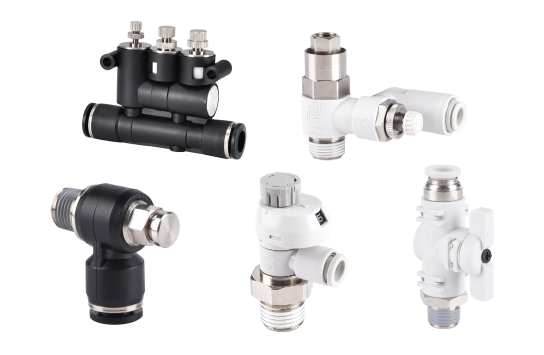

③ Типы пневматических разъемов
Наша компания имеет различные типы пневматических разъемов и обеспечивает каталоги выбора , в том числе: прямой фитинг мужской нити, прямая установка для женской нити, фитинга для переборки, фитинг локтя, фитинг TEE, примерка для уменьшения Y тип, фитинг банджо, скрещенная установка, стоп -подгонка и т. Д.
④ Установка среда
При использовании в продовольственной, медицинской или тестовой отрасли, это может потребоваться соответствовать конкретным спецификациям (например, без масла, чистая, пищевая латунь и т. Д.). Также рассмотрим: необходимо ли это быть устойчивым к коррозии , независимо от того, открывается ли он на открытом воздухе , часто разобрать это и т. Д.
Если у вас есть какие -либо вопросы о латунных фитингах высокого давления, пожалуйста, обратитесь к VPC Pneumatic . Мы поможем вам выбрать лучшие компоненты с резьбой.
