Стандарт национальной трубной нити (NPT)

Американская национальная стандартная труба нить, называемая национальной трубной нитью стандартом (NPT). Это американский стандарт для резьбовых труб и фитингов. Есть 60 -градусные конические резьбы и прямые трубные резьбы.

NPT (национальная труба конус)

Он имеет конус 1:16 и требует герметика резьбы для обеспечения герметизации, что делает его подходящим для большинства резьбовых подключений.

NPTF (национальное трубопроводное топливо)

Подобно потокам NPT, это нить ' Dryseal '. NPTF-это самообладание между металлическими нитями и не требует дополнительного уплотнительного материала. Он подходит для большинства Driseal Connections, таких как топливо, газовое масло и другие жидкие уплотнения.

NPS (национальная труба прямо)

Прямая труба нить, хорошая жесткость. Нет самообучения, необходимо запечатать внешними компонентами, такими как уплотнительное кольцо или прокладки. Кроме того, женская нить NPS и мужская нить NPT могут быть сопоставлены, чтобы реализовать эффект уплотнения подключения 'Straight/toper '. В основном используется в системах низкого давления или не засеиваемых механических фитингов.

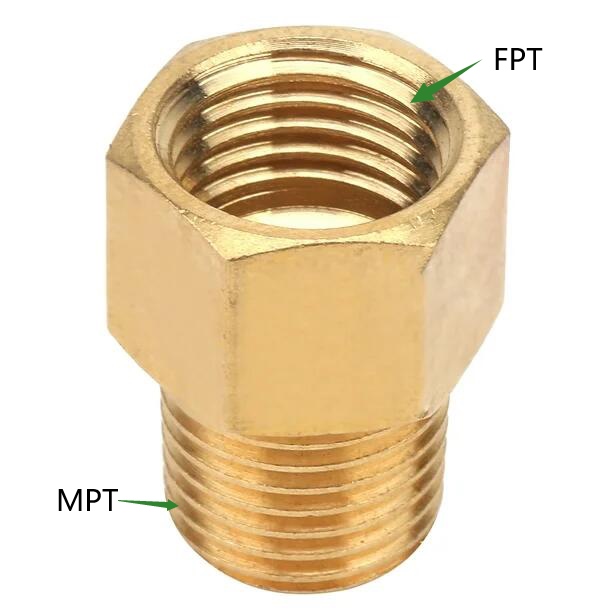

Значение потока FPT и MPT

MPT (мужская труба) - это конический конический термин для мужчин в США, который покрывает все нити NPT. FPT (женская труба) - это конический термин для женской резьбы в США, который покрывает все женские нити NPT. Обе потоки используются в сочетании друг с другом.

MNPT (мужская национальная труба конусная) и FNPT (женская национальная труба конусная) просто подчеркивает стандарт «национальный » в своих именах. Mnpt = mpt; Fnpt = fpt

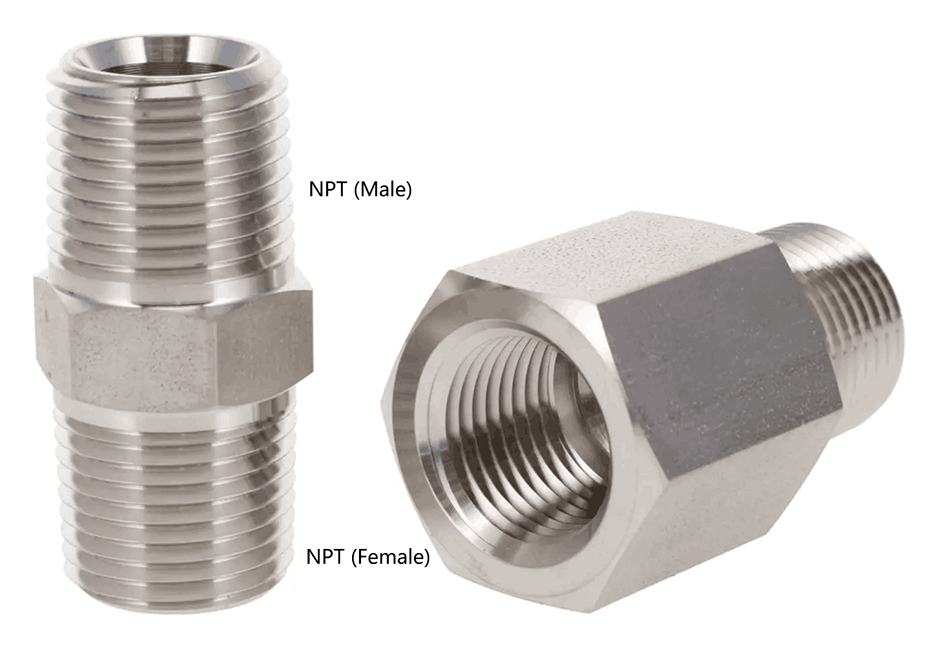

MNPT против NPT

Mnpt (mpt) = npt (мужчина)

MNPT - это просто выражение, которое подчеркивает мужские нити.

Совместимы с MPT и NPT.

Да. NPT конические женские резьбы и MPT можно использовать вместе.

FPT против NPT

Fpt (fnpt) = npt (женщина)

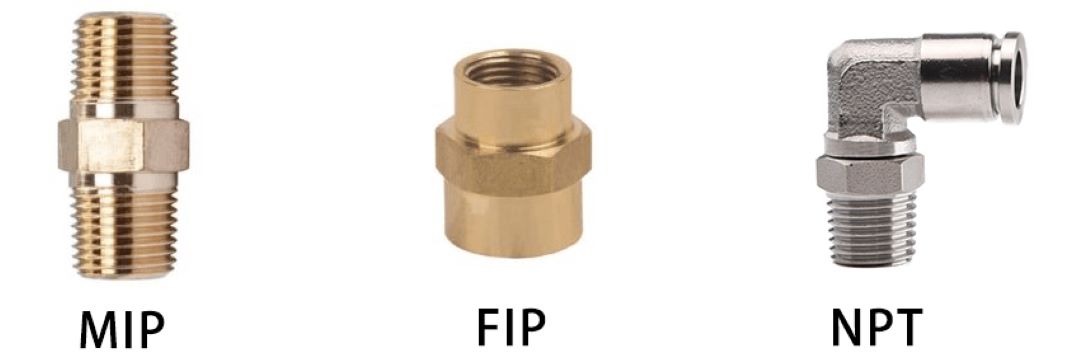

MIP против FIP против NPT

MIP (мужская железная труба) относится к мужской нитям, приложенным к металлической фитингам или аксессуарам.

FIP (женская железная труба) относится к женской нити для фитингов или аксессуаров из металлической трубы.

MIP и FIP-это 60-градусные конические нити, которые соответствуют национальным стандартам трубной нити и могут использоваться в комбинации.

MPI, FIP и NPT потоки совместимы друг с другом в типичных приложениях.

FIPT против FIP против NPT

FIPT (Женская железная труба) с особым акцентом представляет собой женскую нить для соединения металлических (железа или стали), а также принадлежит национальному стандарту трубной нити.

Диапазон использования: NPT (Женский)> FIP> FIPT

Что такое поток NPT？

Стандартный конус составляет 1/16 дюйма на дюйм длины резьбы (около 1,79 градуса).

60 ° коническая герметичная труба резьбы в соответствии с национальным стандартом трубной резьбы.

Что такое 1/4 NPT?

Например, 1/4 резьбовых фитингов NPT подключены к соленоидным клапанам.

1/4 дюйма является номинальным диаметром соответствующего порта соединения на соленоидном клапане. Т.е. внутренний диаметр порта соединения бесконечно близок к 1/4 дюйма.

Внешний диаметр 1/4 фитинга NPT составляет приблизительно 0,54 дюйма (около 13,72 мм).

Поэтому NPT 1/4 не относится к внутренним и внешним диаметрам самих трубных резьбов, а скорее соответствует размерам спецификации соединительной трубы.

NPT Thread Hard

Размер потока	Потоки за	Подача		Основной диаметр (OD)		Незначительный диаметр (ID)		Нажмите на тренировку		Конусная длина
дюйм	дюйм	дюйм	мм	дюйм	мм	дюйм	мм	дюйм	мм	дюйм	мм
1–16	27	0.03703704	0.9407	0.3125	7.9375	0.251	6.3754	0.257	6.5278	0.204	4.998
1–8	27	0.03703704	0.9407	0.405	10.287	0.339	8.6106	0.339	8.6106	0.206	5.047
1–4	18	0.05555555	1.4111	0.54	13.716	0.4375	11.1125	0.438	11.1252	0.4	9.8
3–8	18	0.05555555	1.4111	0.675	17.145	0.5781	14.68374	0.578	14.6812	0.408	9.996
1–2	14	0.07142857	1.8143	0.84	21.336	0.7188	18.25752	0.719	18.2626	0.533	13.0585
3–4	14	0.07142857	1.8143	1.05	26.67	0.9219	23.41626	0.922	23.4188	0.546	13.377
1	11.5	0.08695652	2.2087	1.315	33.401	1.146	29.1084	1.156	29.3624	0.682	16.709
1¼	11.5	0.08695652	2.2087	1.66	42.164	1.482	37.6428	1.500	38.1	0.704	17.248
1½	11.5	0.08695652	2.2087	1.9	48.26	1.72	43.688	1.734	44.0436	0.722	17.689
2	11.5	0.08695652	2.2087	2.375	60.325	2.184	55.4736	2.188	55.5752	0.74	18.13
2½	8	0.125	3.175	2.875	73.025	2.625	66.675	2.625	66.675	0.945	23.1525
3	8	0.125	3.175	3.5	88.9	3.239	82.2706	3.250	82.55	0.958	23.471
3½	8	0.125	3.175	4	101.6	3.735	94.869	3.750	95.25	0.971	23.7895
4	8	0.125	3.175	4.5	114.3	4.239	107.6706	4.250	107.95	0.984	24.108
5	8	0.125	3.175	5.563	141.3002	5.3	134.62	5.563	141.3002	1.008	24.696
6	8	0.125	3.175	6.625	168.275	6.362	161.5948	6.625	168.275	1.032	25.284
8	8	0.125	3.175	8.625	219.075	8.362	212.3948	8.625	219.075	1.056	25.872
10	8	0.125	3.175	10.75	273.05	10.487	266.3698	10.750	273.05	1.08	26.46
12	8	0.125	3.175	12.75	323.85	12.487	317.1698	12.750	323.85	1.104	27.048
14	8	0.125	3.175	14	355.6	13.737	348.9198	14.250	361.95	1.128	27.636
16	8	0.125	3.175	16	406.4	15.737	399.7198	16.250	412.75	1.152	28.224
18	8	0.125	3.175	18	457.2	17.737	450.5198	18.250	463.55	1.176	28.812
20	8	0.125	3.175	20	508	19.737	501.3198	20.250	514.35	1.2	29.4
24	8	0.125	3.175	24	609.6	23.737	602.9198	24.250	615.95	1.248	30.576

※ Данные только для справки при условии фактического измерения.

NPTF против NPT Thread

NPTF имеет дополнительную особенность ' Dryseal ' за нити NPT, в противном случае это то же самое. NPTF-это самообладание между металлическими нитями и не требует герметика.

Совместите ли NPTF и NPT?

Обычно NPTF может заменить резьбы NPT, но использование замены в среде высокого давления будет утекать воздух необходимость добавить герметик. Следовательно, конкретное использование должно быть скорректировано в соответствии с фактической средой.

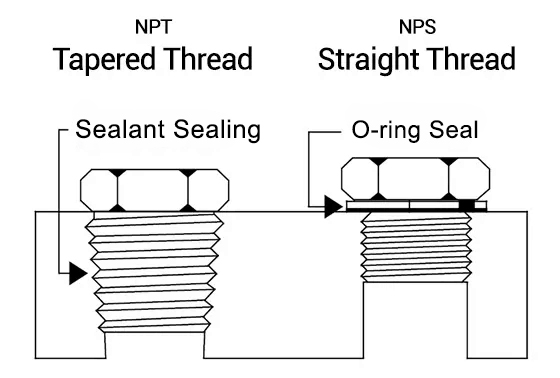

NPS против NPT Thread

NPS - это прямая труба без резьбы. NPT - это 60 ° коническая труба. Оба типа потоков совместимы.

Женские резьбы NP и нити NPT могут использоваться в комбинации, а также может быть достигнуто высокое уплотнение с помощью резьбы или запечатывающей ленты.

NPSF против NPT

NPT - это конический герметик на 60 °. NPSF - это прямая труба без конуса и часто используется в сочетании с NPTF.

NPSF предназначен для того, чтобы быть более точным, чем NPT и предназначен для конкретных потребностей. Если эти два используются вместе, возникнет проблема плохого герметизации из -за разрыва.

NPSC против NPT

NPSC-это прямые резьбы без конуса и герметизированы прокладкой или уплотнительным кольцом. Обычно используется там, где уплотнение не требуется.

NPT - это 60 ° коническая труба. Высокое уплотнение может быть достигнуто с помощью герметичного и резьбового герметизации и подходит для высоких давлений и где требуется высокая производительность герметизации.

Эти два обычно несовместимы и могут утечка при использовании в сочетании, и следует использовать только в том случае, если уплотнение не требуется.

PT против NPT

NPT - американская 60 ° коническая труба. PT (BSPT) - британская конусная труба. Эти два не совместимы . Тем не менее, адаптеры потоков доступны для совместимости.

Различия между потоками RC, G, BSP и NPT нажимают, чтобы просмотреть.

NPS против NPSM против NPT

NPS относится к широкому диапазону прямых нитей. NPSM относится конкретно к прямым потокам, используемым в определенном механическом оборудовании, и имеет гораздо меньшее определение. Ни один из них не имеет конуса резьбы, в то время как NPT представляет собой конусную нить 60 °.

Разница между NPT и DOUN Thread

NPT - конусная нить на 60 °, соответствующая ASME B1.20.1. Подходит для систем трубопровода и транспортировки жидкости с высокими требованиями к уплотнению.

С другой стороны, UNF - это прямая нить, соответствующая ANSI/ASME B1.1, и идеально подходит для высокоточных механических крепеж.

Две потоки несовместимы.

◆ Другие американские национальные стандартные трубные нити

NPSF (национальная труба прямая - нефть)

В основном женские нити, с мужскими нити в особых случаях. Женские потоки NPSF не могут реализовать самообладание, но с мужскими нитями NPTF могут достигать эффекта герметизации 'прямой/конусной ' ^*1 Fit. Подходит для газа или жидкости.

NPSC (национальная труба прямая связь)

Прямые нити, распечатанные. Обычно используется для систем трубопроводов и механических деталей с не засеиваемыми соединениями.

NPSH (национальный прямой шланг труб)

Прямая трубная нить, без самообучения. Обычно используется для муфт шланга.

NPSI (национальный промежуточный промежуток)

Похоже на NPSF, но немного больше, в основном женская нить. Размеры потоков и допуски находятся между NPT и NPS. Необычное и в основном используется там, где требуется точно резьбое соединение, но герметизация по резьбам не требуется.

NPSL (национальная труба прямая контргарка)

Прямая нить, герметизация достигается с помощью уплотнительного кольца или прокладки. NPSL в основном используется при креплении опорки для укрепления, чтобы предотвратить ослабление компонентов в таких условиях, как вибрация или изменения температуры.

NPSM (национальная труба прямая механическая)

Тип потока для кусочков машин или оборудования. Обычно используется внутри конкретного производителя отрасли или оборудования.

NPTR (Национальная труба конусная перила)

Подобно потокам NPT. Но с уникальными спусками и требованиями и требованиями специально для железнодорожной среды. В основном используется в железнодорожном оборудовании.

PTF-SAE SHORT (труба конус. Топливо. Sae. Short)

Назван в честь SAE International, похожий на NPTF, но на один поворот короче. Для использования в небольших блоках передачи топлива или газа, особенно там, где пространство установки ограничено.

※ 1) Прямое/конусное герметизация

Конические мужские нити и прямые женские нити генерируют силы во время застежки, которые вызывают небольшую деформацию нитей. Таким образом, заполняя небольшие промежутки между ними и в конечном итоге достигая уплотнения с высокой определенной силой. Этот тип герметизации не требует использования внешних элементов герметизации, но может быть достигнут с помощью резьбового металла-металла.

За исключением NPTF, который является самообладающим и определенным специальным дизайнерским потоком. Все резьбы требуют герметичного материала для обеспечения газового и жидкости.

※ 2) различные методы герметизации резьбы

① Конические резьбы: нанесите герметик или оберните запечатывающую ленту резьбы вокруг резьбы.

② Параллельные нити: уплотнительные кольца, шайбы или резьба. и т. д.

③ Металлическое герметинг прямых/конусочных резьбов (конические мужские нити против прямых женских трубных резьбов).

※ 3) герметик должен предотвратить утечку, чтобы обеспечить герметизацию. Threadlocker должен затянуть резьбы, чтобы предотвратить ослабление.

※ 4) Адаптеры позволяют совместимости с компонентами разных потоков или размеров.
