Как оценить цилиндр Пневматика с низким коэффициентом трения с металлическим уплотнением перед его покупкой или заменой

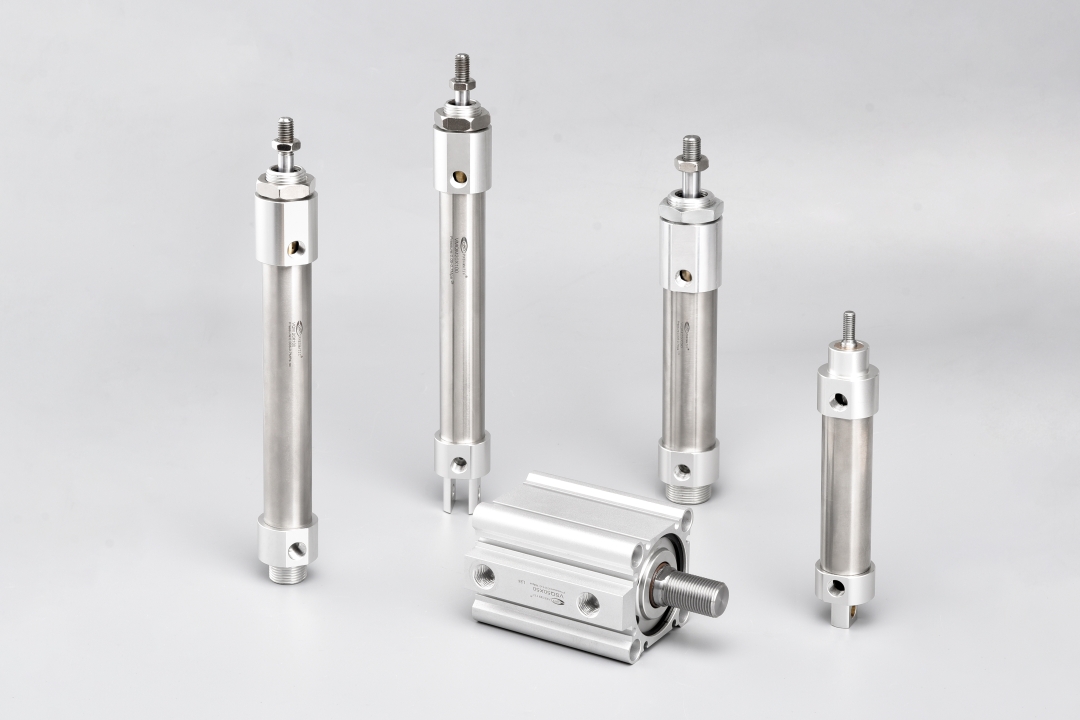

Пневматический цилиндр с низким коэффициентом трения с металлическим уплотнением стоит рассмотреть, когда машине требуется плавное движение на низкой скорости, , стабильный контроль силы или повторяемое контактное давление . Это не правильный ответ для каждого положения цилиндра. Перед покупкой или заменой цилиндра типа SMC MQQ, MQM или MQP покупатель должен проверить конструкцию уплотнения, минимальное рабочее давление, диапазон скоростей, качество воздуха, боковую нагрузку, монтажные размеры и фактическую задачу машины. Размер порта и штриха недостаточно для утверждения замены.

Таблица быстрых решений

1. Какую проблему покупателя он на самом деле решает?

Большинство покупателей не ищут цилиндр с низким коэффициентом трения, потому что им нужно определение. Они ищут, потому что машину сложно настроить. Обычный цилиндр может двигаться неравномерно на низкой скорости, , требовать слишком большого давления для запуска , , создавать непостоянную контактную силу или вести себя по-другому после длительного стояния на месте. При намотке, проверке, полировке, электронной сборке и механизмах с мягким контактом эти небольшие изменения могут стать браком, нестабильным качеством процесса или сложной настройкой машины.

Таким образом, ценность пневматического цилиндра с низким коэффициентом трения заключается не просто в «меньшем трении». Ценность заключается в более контролируемом движении при низком давлении и более предсказуемой силе, если остальная часть схемы спроектирована правильно. Если контур, качество воздуха и направление нагрузки неправильны, цилиндр с низким коэффициентом трения все равно может заклинивать, протекать, преждевременно изнашиваться или не обеспечивать ожидаемое улучшение технологического процесса.

2. Металлическое уплотнение, резиновое уплотнение и роликовая мембрана — это не одно и то же.

• Стандартный пневматический цилиндр обычно имеет резиновые уплотнительные элементы . Эта конструкция практична и экономична для многих движений толкания, вытягивания, подъема, зажима и передачи. Недостаток заключается в том, что трение уплотнения может быть слишком высоким или слишком переменным для выполнения точных задач на низкой скорости или с низким усилием.

• Цилиндр с низким коэффициентом трения с металлическим уплотнением предназначен для снижения сопротивления скольжению и поддержки применений, в которых обычными цилиндрами трудно управлять. SMC описывает свои продукты MQQ и MQP как цилиндры с низким коэффициентом трения с металлическим уплотнением, а в официальных материалах этот тип привода позиционируется для применения при низком давлении, низкой скорости, равномерной скорости, низком трении и управлении усилием.

• Цилиндр с вращающейся диафрагмой имеет другую конструкцию. Он может быть полезен в приложениях, где требуется очень низкое трение и малая утечка, но он имеет другие конструктивные ограничения, поведение хода, особенности монтажа и логику затрат. Когда покупатель запрашивает у VPC цилиндр с низким коэффициентом трения, первым делом следует уточнить, нужен ли для данного применения пневматический цилиндр с металлическим уплотнением или привод мембранного типа. Направление цилиндра VPC с низким коэффициентом трения здесь - металлическое уплотнение , а не диафрагма.

3. Когда OEM-производителю следует указать цилиндр с низким коэффициентом трения с металлическим уплотнением?

• Используйте его, когда проблема с движением реальна . Цилиндр с низким коэффициентом трения наиболее ценен, когда машине требуется плавный запуск, стабильное движение на низкой скорости или повторяемая выходная сила под контролируемым давлением. Если цилиндр только открывает ограждение, нажимает простой стопор или выполняет грубое передаточное движение, стандартный цилиндр может быть более экономичным и простым в обслуживании.

• Используйте его для чувствительного к силе контакта . При работе с электронными компонентами, контрольных приспособлениях, легком прессовании, полировке и контакте с поверхностями слишком большая сила отрыва может повредить изделие или сделать регулировку усилия нестабильной. Цилиндр с низким коэффициентом трения с металлическим уплотнением помогает уменьшить этот барьер управления , особенно в сочетании с подходящим прецизионным регулятором или электропневматическим регулятором.

• Используйте его для натяжения паутины, пленки и намотки . В оборудовании для рулонной печати, намотке рулонов, обработке пленки, печати и подобных механизмах целью является не просто скорость цилиндра. Машине необходим стабильный контакт или напряжение с течением времени. Баллон, регулятор, клапан, трубки и устройство подготовки воздуха следует рассматривать как один контур.

• Используйте его, когда стоимость замены ниже нестабильности процесса . Некоторые покупатели колеблются, поскольку цилиндры с низким коэффициентом трения — не самый дешевый привод. Это неправильное сравнение. Лучший вопрос заключается в том, вызывает ли нестабильное движение на низкой скорости , простои , , жалобы клиентов , на доработку или слишком много времени на настройку.

4. Когда это не лучший выбор?

Пневматический цилиндр с низким коэффициентом трения не является волшебным средством ремонта неисправной пневматической цепи. Если сжатый воздух содержит воду, масляный туман, пыль или нестабильное давление, цилиндр может работать не так, как ожидалось. В технических материалах SMC рекомендуется проводить , тонкую фильтрацию чистого , сухого воздуха и смазывать цилиндры с низким коэффициентом трения с металлическими уплотнениями. На странице продукта VQM VPC также указано отсутствие смазки и рекомендуется фильтрация с размером частиц 5 мкм или более и отделение тумана для стабильной работы.

Это также не лучший ответ, когда к стержню прилагается сильная боковая нагрузка без должного направления. Низкое трение не устраняет необходимости контролировать боковую нагрузку . Если в приложении предусмотрена сила смещения, покупатель должен проверить, необходим ли привод, устойчивый к боковой нагрузке, внешняя направляющая, плавающее соединение или другая конструкция привода.

Наконец, он не должен продаваться как прямая замена электропривода. Пневматический цилиндр с низким коэффициентом трения может улучшить поведение на низкой скорости и усилии , но сам по себе он не обеспечивает управление положением с обратной связью. Если реальным требованием является позиционирование на микронном уровне или программируемое управление профилем движения, покупателю следует рассмотреть, какой вариант является более подходящим: электрический привод, сервопресс или гибридная конструкция.

5. Какие характеристики важны перед заменой?

6. Почему важна подготовка воздуха и проектирование схем

Характеристики низкого трения зависят от схемы. Покупатель может выбрать правильный цилиндр и все равно получить плохие результаты, если воздухопровод загрязнен, регулятор , нестабилен , , клапан слишком ограничительный или объем трубки не соответствует необходимому ответу. Для приложения управления усилием цилиндр является лишь частью контура управления.

Для пневмоцилиндров с низким коэффициентом трения с металлическим уплотнением компания VPC должна перед предложением узнать о полном контуре : рабочее давление, тип регулятора, тип клапана, длина трубки, направление нагрузки, частота циклов, ожидаемая скорость, а также использует ли машина прецизионный регулятор давления или электропневматический регулятор. Если покупатель не может предоставить эти данные , VPC все равно может предоставить предварительные рекомендации, но окончательный выбор должен быть подтвержден инженером VPC.

7. Может ли он заменить SMC MQQ, MQM или MQP?

Более безопасная формулировка — функциональная альтернатива после проверки. или Соответствующее отверстие аналогичный внешний вид не являются доказательством прямой замены. Для проектов замены покупатель должен отправить существующий код модели, фотографию продукта, чертеж, если таковой имеется, диаметр отверстия, ход поршня, метод монтажа, диапазон давления, фактическую нагрузку и функцию машины. Если цилиндр контролирует контактную силу, покупатель должен также предоставить целевой диапазон силы и информацию о регуляторе.

Компания VPC не должна заявлять о 100-процентной совместимости без проверки размеров и условий использования. Более надежная позиция практична: VPC может помочь проверить, может ли цилиндр с низким коэффициентом трения с металлическим уплотнением служить альтернативой в заявке покупателя , и определить, какие данные все еще нуждаются в подтверждении перед утверждением образца.

8. Как следует оценивать VPC как поставщика

Для проектов пневмоцилиндров с низким коэффициентом трения поставщик должен указывать не только цену за единицу продукции. Поставщик должен помочь покупателю выяснить, связана ли проблема с трением, боковой нагрузкой, качеством воздуха, стабильностью регулятора или несоответствием между приводом и задачей машины. Именно здесь естественным образом должен появиться VPC.

VPC предлагает варианты пневматических цилиндров с металлическим уплотнением и низким коэффициентом трения для применений, требующих срабатывания при низком давлении, управления усилием , движения на низкой скорости и контроля натяжения . На общедоступной странице VQM VPC указана конструкция металлического уплотнения, минимальное рабочее давление, рабочее давление, диапазон температур, диапазон скоростей, рекомендации по фильтрации и отсутствие требований к смазке. Для VQQ, VQP, точного диапазона диаметра/хода поршня, политики отбора проб, времени выполнения заказа, минимального заказа, поддержки частных торговых марок, сертификационных документов и отчетов об испытаниях используйте до тех пор, пока VPC не подтвердит общедоступные данные.

Часто задаваемые вопросы

1. Является ли цилиндр с низким коэффициентом трения с металлическим уплотнением тем же, что и цилиндр с подвижной мембраной?

Нет . Цилиндр с металлическим уплотнением и цилиндр с вращающейся диафрагмой имеют разные конструкции. В этой статье в качестве цилиндра VPC с низким коэффициентом трения используется металлическое уплотнение , а не вращающаяся диафрагма.

2. Нужна ли смазка цилиндру с низким коэффициентом трения?

Для цилиндров с низким коэффициентом трения с металлическим уплотнением дополнительная смазка обычно не рекомендуется при запуске. На общедоступной странице VQM VPC указано отсутствие смазки и рекомендованы подходящие фильтрация и отделение тумана. Всегда проверяйте техническое описание выбранной модели.

3. Почему мой цилиндр с низким коэффициентом трения по-прежнему движется неравномерно?

Распространенные причины включают грязный воздух, , воду в линии, , чрезмерную боковую нагрузку , , нестабильный выходной сигнал регулятора , неподходящий поток клапана, длинные трубки или неправильный тип цилиндра для данной задачи.

4. Может ли VPC предоставить альтернативу SMC MQQ?

VPC может оценить функциональную альтернативу после проверки существующей модели, размеров, хода, направления нагрузки, давления, скорости и применения. Не одобряйте замену только по размеру порта или диаметру отверстия.

5. Что мне следует отправить, прежде чем запрашивать предложение?

Отправьте существующую модель, фотографию или чертеж, диаметр отверстия, ход поршня, рабочее давление, требуемую скорость, направление нагрузки, оборудование для нанесения, годовой объем, запланированную дату поставки, а также укажите, требуется ли для проекта утверждение образца, частная торговая марка или проверка замены.
