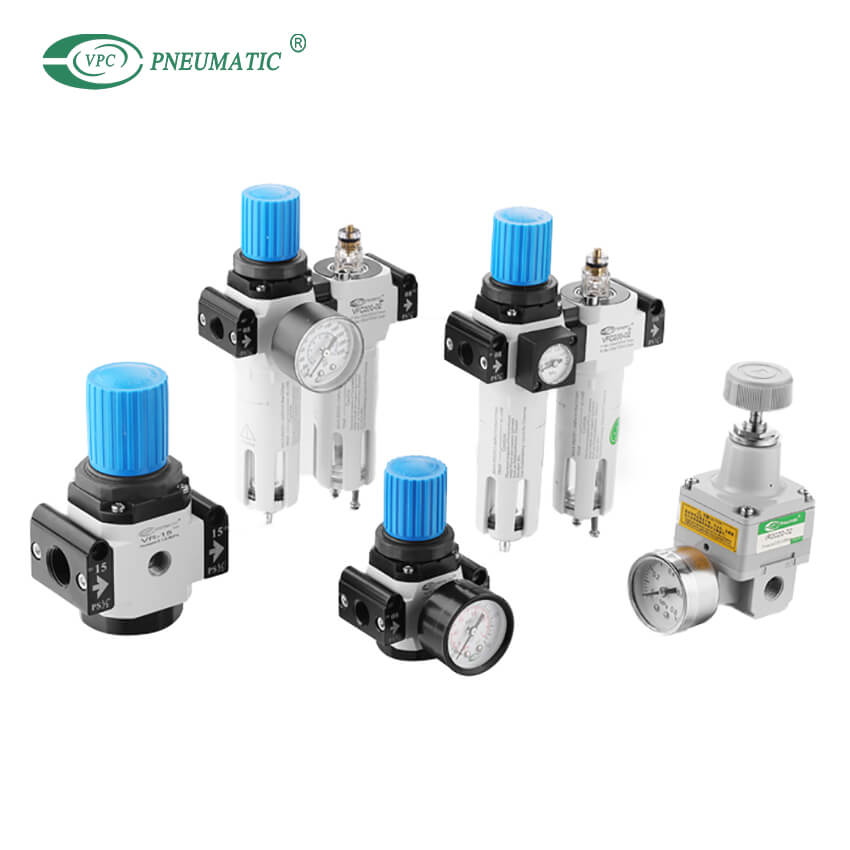

Блок подготовки воздуха FRL: ошибки в настройке, приводящие к гибели пневматических компонентов

Официальный сайт Мексики: https://vpc-pneumatic.mx/

Единственной наиболее распространенной причиной преждевременного выхода из строя пневматических компонентов являются не дешевые детали, а загрязненный, нерегулируемый или плохо смазанный сжатый воздух. Правильно подобранный и обслуживаемый блок FRL (фильтр-регулятор-смазка) предотвращает подавляющее большинство отказов электромагнитных клапанов, износа уплотнений цилиндров и засорения вакуумного генератора, которые мешают автоматизированным производственным линиям. Тем не менее, в полевых исследованиях групп промышленного обслуживания ошибки настройки FRL являются наиболее часто упускаемой из виду основной причиной.

1. FRL вообще отсутствует — или тип не подходит для вашего применения.

Что пошло не так : Машиностроитель подключает пневматические клапаны и пневматические цилиндры непосредственно к цеховому воздухозаборнику. В течение нескольких недель частицы ржавчины заклинивают золотники электромагнитных клапанов, водный конденсат разъедает цилиндры изнутри, а сухие уплотнительные кольца трескаются без смазки.

Минимальная жизнеспособная настройка для любой пневматической системы:

• Каждой машине необходим как минимум фильтр + регулятор (блок FR или AFR).

• Лубрикатор необходим только в том случае, если вашим компонентам требуется смазанный воздух.

Предупреждение : после введения масляного тумана все последующие компоненты должны быть совместимыми — никогда не смешивайте смазанные и несмазываемые компоненты в одной ветви. И SMC, и Festo указывают: при переходе на работу без смазки замените все последующие трубки и фитинги, чтобы удалить остатки масла.

Степень фильтрации в зависимости от применения :

2. Блок FRL установлен назад, сбоку или слишком далеко от машины.

Что пошло не так :

• Обратный поток : воздух поступает в выпускное отверстие. Фильтр не может отделить воду, регулятор не может контролировать давление, а лубрикатор капает масло в регулятор, а не вниз по потоку. многих агрегатов имеются На корпусе стрелки IN → OUT — игнорирование их означает отсутствие фильтрации и регулирования.

• Чаша не направлена ​​вниз : Чаша фильтра должна быть направлена ​​вертикально вниз (максимум ±5° согласно спецификации Festo), чтобы конденсат мог собираться и сливаться. Боковой или перевернутый фильтр пропускает воду прямо.

• Устройство расположено слишком далеко от места использования : каждый метр трубы между FRL и клапанами увеличивает потери на трение и падение давления. Для линий длиной более 5–10 метров устанавливайте вторичный фильтр-регулятор рядом с машиной, а не только в компрессорном помещении.

Решение : установите FRL на расстоянии не более 3 метров от главного воздухозаборника машины вертикально, чашей вниз. Оставьте зазор под чашей для ручного слива (минимум 50 мм). Используйте правильный монтажный кронштейн — в комплект поставки серий SMC AC и Festo FRC-D входят специальные настенные/панельные кронштейны.

3. Регулятор установлен слишком высоко, слишком низко или «установлен и забыт».

Что пошло не так :

• Слишком высокое : избыточное давление ускоряет износ уплотнений цилиндра, увеличивает расход воздуха и может превысить номинальное давление компонентов. Стандартные пневмоцилиндры рассчитаны на давление 1,0 МПа — непрерывная работа при давлении 0,9 МПа практически не оставляет запаса прочности.

• Слишком низкое : Ниже минимального рабочего давления последующих клапанов (обычно 0,15–0,2 МПа для золотниковых клапанов с пилотным управлением) соленоиды щелкают, но золотники не переключаются. Цилиндры теряют силу и скорость.

• «Установил и забыл» : регулятор со временем утомляет. Регулятор, установленный на 0,5 МПа два года назад, сегодня может обеспечить давление 0,35 МПа. Без манометра вы никогда не узнаете, пока детали не начнут падать.

Лучшая практика :

• Для общей пневматики установите рабочее давление 0,4–0,6 МПа (4–6 бар) — это оптимальное значение для большинства компонентов SMC и Festo.

• Всегда регулируйте давление при его увеличении — поворот ручки по часовой стрелке для повышения давления предотвращает дрейф заданного значения, который происходит при регулировке в сторону понижения (в соответствии с инструкциями по эксплуатации регулятора SMC).

• Заблокируйте ручку после настройки. Серии Festo FRCS и SMC AR оснащены блокируемыми ручками.

• Проверяйте и калибруйте ежеквартально. Манометр, который показывает ноль, когда в системе разгерметизировано, подтверждает, что он по-прежнему точен.

4. Лубрикатор: слишком много масла, неправильное масло или отсутствие масла в смазываемой системе.

Что пошло не так :

• Слишком много масла : избыток масляного тумана покрывает внутреннюю часть трубок, разъедает некоторые уплотнительные материалы (особенно EPDM) и может обугливаться внутри пилотных каналов электромагнитного клапана, вызывая периодическое заедание, которое чрезвычайно трудно диагностировать.

• Неправильное масло : использование стандартного гидравлического или моторного масла вместо турбинного масла ISO VG32 (класс 1, без присадок) — единственного смазочного материала, рекомендованного SMC и Festo для пневматических систем. Другие масла содержат моющие присадки и противоизносные присадки, которые образуют лаковые отложения на поверхностях золотников.

• Отсутствие масла в системе, рассчитанной на смазанный воздух : цилиндры и клапаны без смазки могут работать всухую, но если производитель машины спроектировал систему для смазываемого воздуха, и вы остановите лубрикатор, уплотнения высохнут и выйдут из строя.

Как правильно установить скорость капания лубрикатора :

① Заливайте только турбинное масло ISO VG32 .

② Перед заправкой сбросьте давление на входе (тип серии AL).

③ Поворачивайте регулировочную ручку в направлении «+», пока в куполе прицела не появится капля.

④ Отпустите на ¼ оборота — вам нужна 1 капля на 5–10 циклов привода , а не непрерывный поток.

⑤ Проверяйте потребление ежедневно в течение первой недели; в дальнейшем еженедельно.

*Рекомендация: если в течение месяца на глушителе электромагнитного клапана появится масляная пленка, это означает, что скорость капель лубрикатора слишком высока.

5. Никогда не сливайте воду из чаши фильтра и не меняйте элемент.

Что пошло не так :

Чаша фильтра, наполовину заполненная водой, не фильтрует — она подает воду непосредственно в воздуховоды. Кроме того, полная чаша означает, что автоматический слив поплавкового типа (если он имеется) застрял, засорился или сливная трубка заблокирована.

График технического обслуживания (минимум) :

Триггер замены элемента : Если показания манометра на выходе регулятора на 0,1 МПа (1 бар) ниже, чем показания манометра на входе фильтра (при той же скорости потока), фильтрующий элемент засорен и требует замены. Этот тест на перепад давления занимает 30 секунд и дает больше информации, чем просто визуальный осмотр.

6. Использование чаши из поликарбоната в неправильных условиях.

Что пошло не так :

Чаши из поликарбоната — стандартные для большинства устройств SMC AC/AW и Festo FRC-D Mini/Midi — химически уязвимы. Воздействие органических растворителей, , смазочно-охлаждающих жидкостей, , синтетических компрессорных масел , , резьбовых соединений , или щелочных чистящих средств приводит к появлению микроскопических трещин под напряжением, которые могут привести к катастрофическому разрыву барабана под давлением.

Когда переходить на металлическую миску :

• FRL находится в пределах 2 метров от обрабатывающего центра (туман смазочно-охлаждающей жидкости)

• В компрессоре используется синтетическое масло.

• На близлежащих фитингах используется резьбовой герметик или Loctite.

• Окружающая среда подвергается воздействию ультрафиолетового излучения (солнечный свет через окно)

• Система часто находится под давлением/разгерметизацией (циклическая усталость)

И SMC (серия AC-A с суффиксом «2»), и Festo (стандарт металлической защиты FRC-D) предлагают варианты с металлической чашей. Разница в стоимости минимальна — переключайтесь заранее, если применимо любое из вышеперечисленных условий.

Размер FRL: как выбрать правильный размер тела

Правило выбора : Выбирайте размер корпуса FRL так, чтобы общее потребление воздуха при пиковой нагрузке составляло ≤70 % от номинального расхода агрегата (оставляя 30 % запас на падение давления на фильтрующем элементе по мере его старения).

Контрольный список профилактики

• FRL установлен на расстоянии не более 3 м от входного отверстия машины, вертикально, чашей вниз.

• Степень фильтрации соответствует применению (минимум 5 мкм для общей пневматики)

• Регулятор установлен на 0,4–0,6 МПа, заблокирован, манометр работоспособен.

• Лубрикатор заполнен только турбинным маслом ISO VG32, скорость капель 1 капля / 5–10 циклов.

• Чаша фильтра опорожняется ежедневно или работает автоматический слив.

• Фильтрующий элемент заменяется до того, как падение давления превысит 0,1 бар.

• Металлическая чаша устанавливается, если рядом находятся химикаты, смазочно-охлаждающие жидкости или синтетические масла.

• Никогда не смешивайте смазанные и несмазанные последующие компоненты на одной и той же ветке.

Установки подготовки воздуха ВПК

VPC производит полный спектр компонентов FRL и подготовки воздуха, охватывающих все стандартные промышленные применения:

• Комбинированные воздушные агрегаты серии AC (AC20–AC60) — фильтр + регулятор + лубрикатор в модульной сборке. Фильтрация 5 мкм, диапазон регулирования 0,05–0,85 МПа. Порты G1/8–G1. Соответствуют монтажным размерам и размерам портов серии SMC AC.

• Фильтры серии AF — стандарт 5 мкм; варианты коалесценции и активированного угля для применения в контрольно-измерительных приборах и чистых помещениях.

• Регуляторы серии AR — предохранительного типа, с манометром и без него. Варианты прецизионных регуляторов (серия IR) для приложений с повторяемостью ±0,1%.

• Лубрикаторы серии AL — совместимы с ISO VG32, регулируемая скорость капель, смотровой купол для визуального подтверждения.

• Фильтры-регуляторы серии AW — сочетание фильтрации и регулирования в одном компактном корпусе. Широко используются в качестве агрегатов, монтируемых на месте использования.

• Прецизионные регуляторы серии IR — для применений, требующих жесткого контроля давления: контроль натяжения, контроль силы, пилотное регулирование.

Все агрегаты проходят заводские испытания на предмет утечек, гистерезиса регулирования давления и расхода. Каждое устройство поставляется с габаритными чертежами и инструкциями по монтажу.
