Спецификация продукта
1. Точный и стабильный контроль давления, независимый от колебаний давления, расхода и температуры.
2. Расширен диапазон давления до 0,8 МПа.
3. Повышенная чувствительность 0,2% полной шкалы.
4. Макс. Скорость потока до 6000 л/мин.
5. Манометры могут быть установлены спереди и сзади и могут использоваться в любой комбинации FRL. единицы.
6. Отличные характеристики сброса давления для поддержания постоянного давления в случае обратного потока жидкости.
7. Регуляторы, изготовленные из высококачественных материалов, таких как сплав цинка, обеспечивают надежность и долговечность в различных условиях окружающей среды.
8. Подходит для промышленной автоматизации, контрольно-измерительных приборов и управления процессами.
Описание продукта

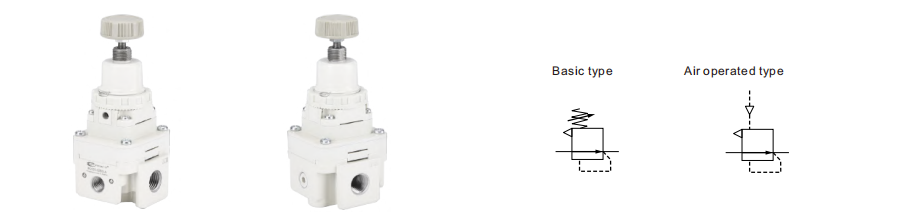

| Модель | Базовый тип (ручка) | ||
| IR10□0-А | IR20□0-А | IR30□0-А | |
| Рабочая среда | Воздух | ||
| Доказательство давления | 1,5 МПа | ||
| Макс. рабочее давление | 1,0 МПа | ||
| Мин.Рабочее давление | Давление срабатывания + 0,05 МПа | Давление срабатывания + 0,1 МПа | |
| Установите диапазон давления | IR1000-A: от 0,005 до 0,2 МПа. | IR2000-A: от 0,005 до 0,2 МПа. | IR3000-A: от 0,01 до 0,2 МПа. |
| IR1010-A: от 0,01 до 0,4 МПа. | IR2010-A: от 0,01 до 0,4 МПа. | IR3010-A: от 0,01 до 0,4 МПа. | |
| IR1020-A: от 0,01 до 0,8 МПа. | IR2020-A: от 0,01 до 0,8 МПа. | IR3020-A: от 0,01 до 0,8 МПа. | |
| Чувствительность | В пределах 0,2% от полного диапазона | ||
| Повторяемость | В пределах ±0,5% от полного диапазона | ||
| Потребление воздуха | 1 л/мин (ANR) или меньше | ||
| Размер порта | 1/8 | 1/4 | 1/4,3/8,1/2 |
| Порт манометра | 1/8 (2 локации) | ||
| Рабочая температура | От -5 до 60 ℃ (без замерзания) | ||
| Описание | Часть № | ||||||||
| ИР1000 | ИР1010 | ИР1020 | ИР2000 | ИР2010 | ИР2020/2120 | ИР3000 | ИР3010 | ИР3020/3120 | |
| Кронштейн | P36201023 | P36202028 | P362030-20 * | ||||||
| Манометр (Rc, G) | Г33-2-01 | Г33-4-01 | Г33-10-01 | Г43-2-01 | Г43-4-01 | Г43-10-01 | Г43-2-01 | Г43-4-01 | Г43-10-01 |
* Кронштейн и два крепежных винта (M5 x 35). Чтобы установить кронштейн, выкрутите два винта корпуса (M5 x 30) на паспортной табличке на противоположной стороне и замените прилагаемые два крепежных винта кронштейна (M5 x 35).

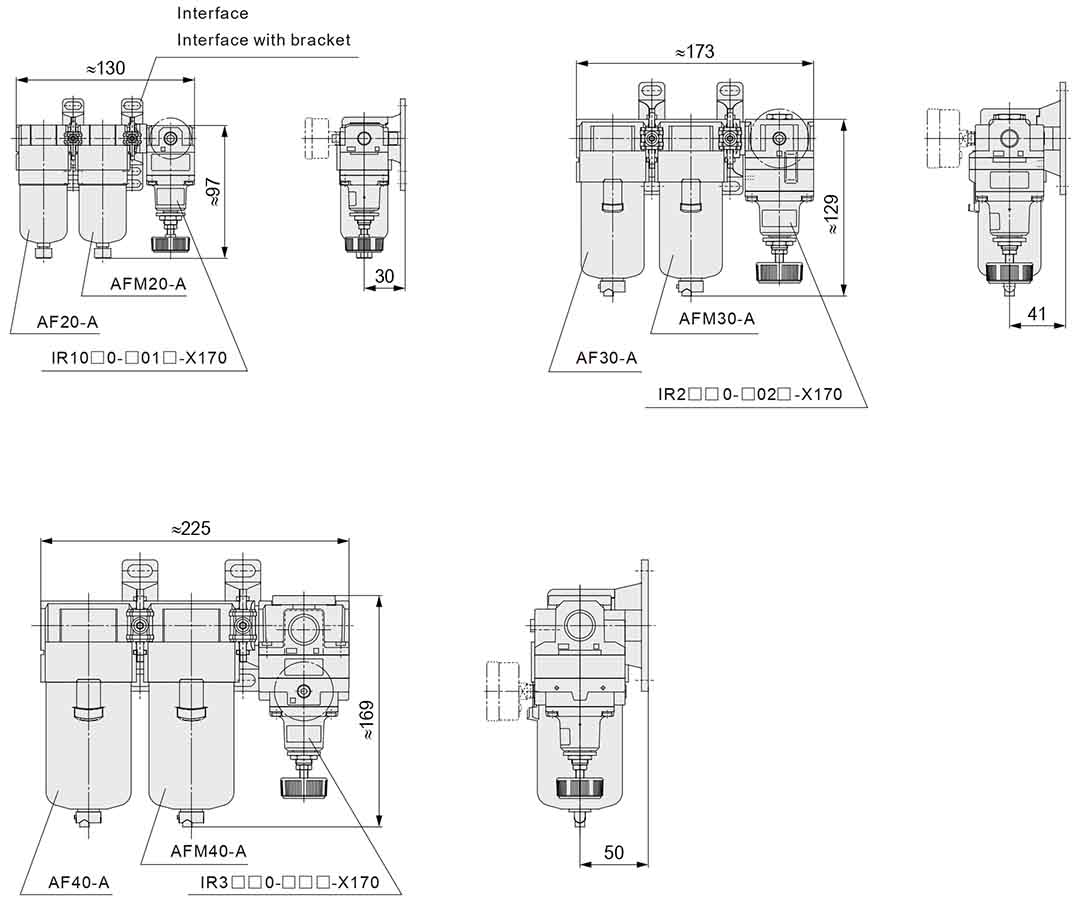

| Описание | Применимая модель | ||
| IR10□0-□01□-X170 | IR2□□0-□02□-X170 | IR3□□0-□□□-X170 | |
| ①Воздушный фильтр | AF20-А | АФ30-А | AF40-А |
| ②Сепаратор тумана | АФМ20-А | АФМ30-А | АФМ40-А |
| ③Интерфейс | Y200-А | Y300-А | Y400-А |
| ④Интерфейс с кронштейном | Y200T-А | Y300T-А | Y400T-А |
* Модульный адаптер, прилагаемый к изделию, изготавливаемому на заказ (IR □ □ □ □ -□ □ -X170), поставляется вместе, но не в собранном виде.

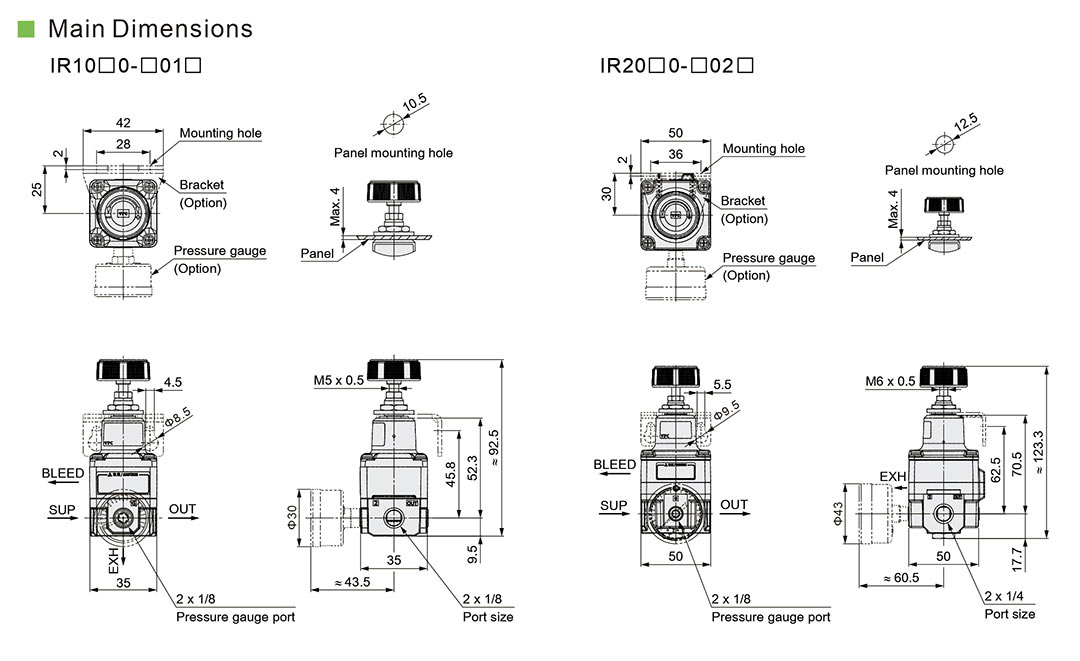

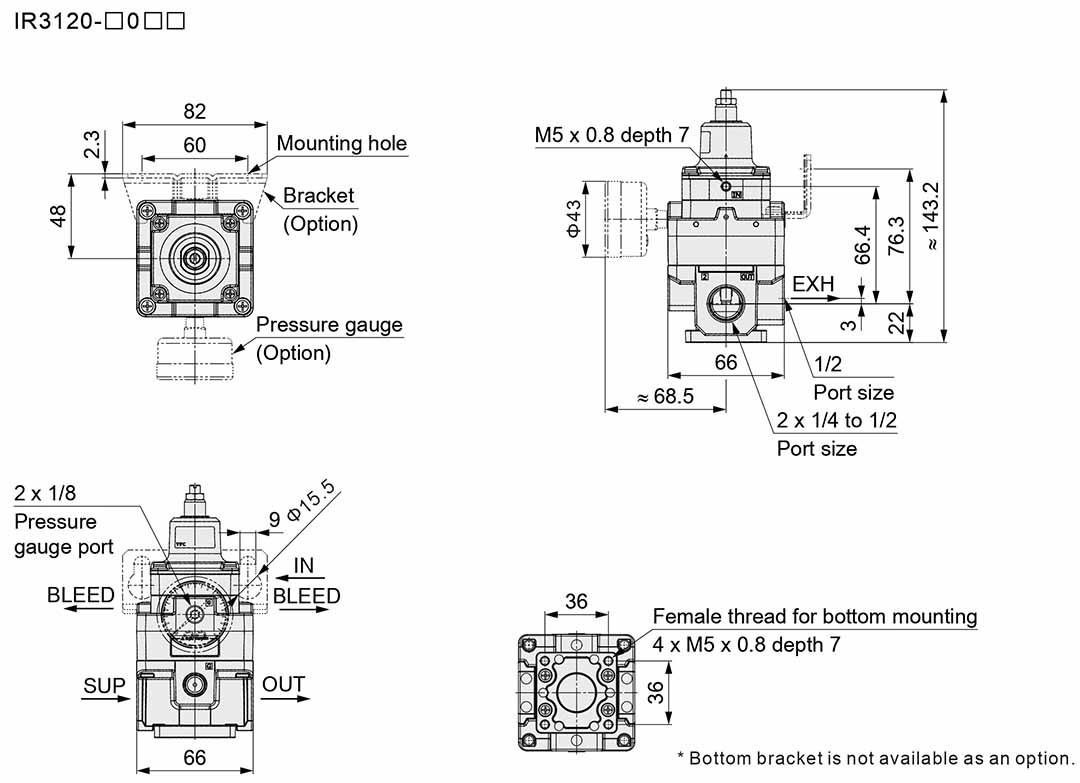

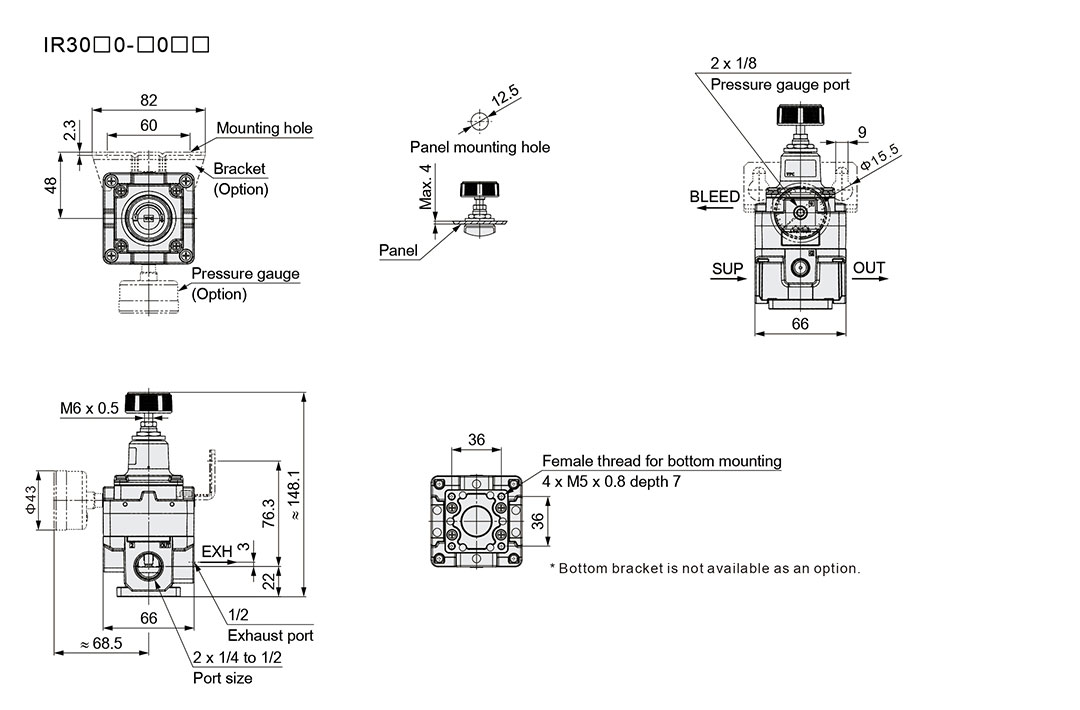

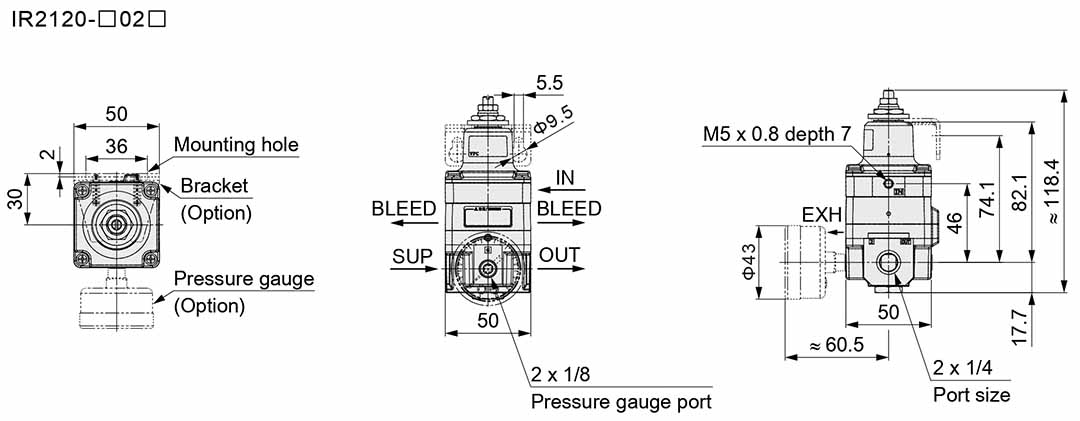

Основные измерения
