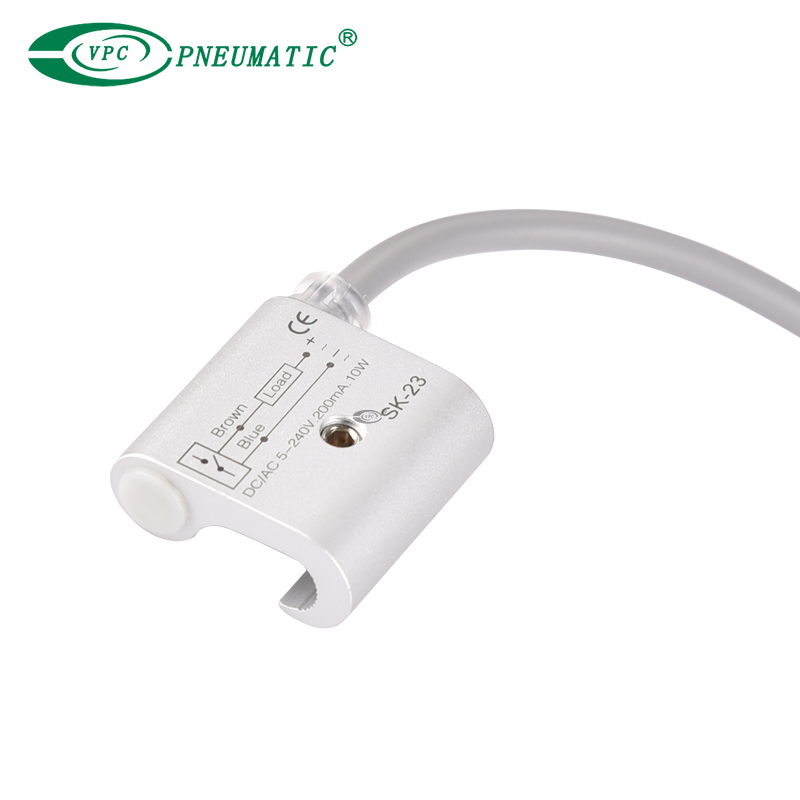

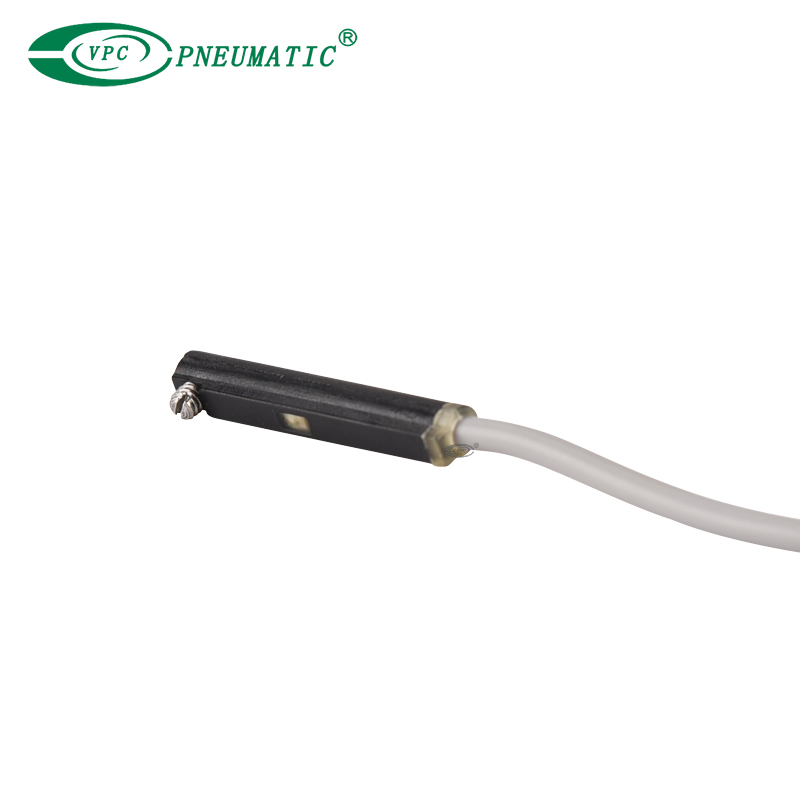

Основная функция автоматический геркон заключается в проверке работы поршня цилиндра, чтобы шток поршня мог быть исправленным и остановился в определенной позиции. Обычно он используется в сочетании с электромагнитным клапаном для определения положения цилиндра и завершения движения цилиндра. Он имеет следующие характеристики:
1. Сильная универсальность, подходит для разнообразие типов пневматических цилиндров.
2. Высокая чувствительность, небольшой размер, быстрая реакция, долгий срок службы.
3. Простота установки, отсутствие шума и оснащение Светодиодный индикатор.
1. Принцип работы
Когда магнитное кольцо цилиндра приближается к геркону, магнитный геркон магнитного переключателя будет ощущаться, вызывая замыкание электрошокера и генерацию электрического сигнала.
Когда магнитное кольцо покидает зону индукционного переключателя, магнитный язычок теряет свой наведенный магнетизм, что приводит к отключению электрического тока и электрическому сигналу. исчезнуть.
Таким образом, можно проверить перемещение поршня цилиндра, тем самым контролируя соответствующее электромагнитный клапан действие.

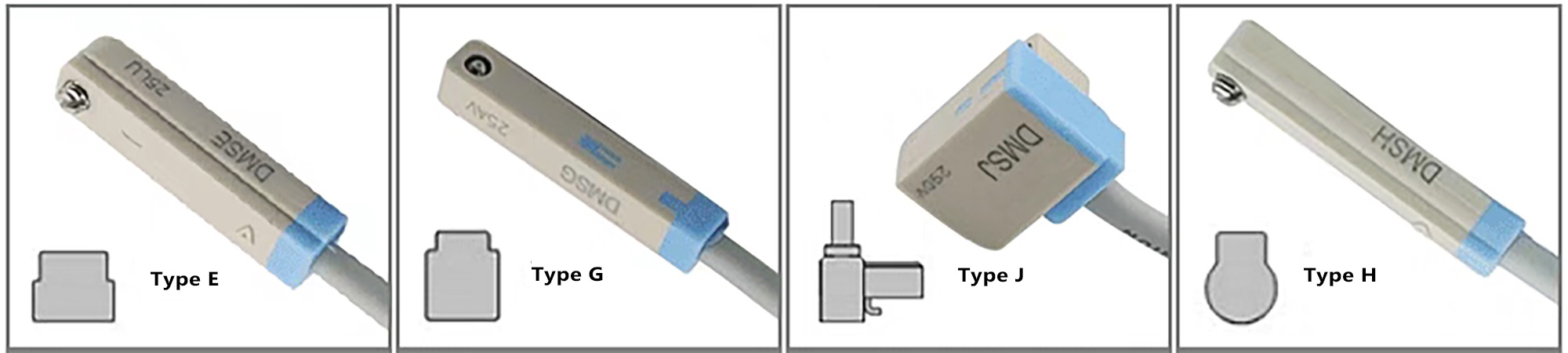

2. Типы магнитных выключателей
Тип | Магнитный геркон контактного типа | Бесконтактный электронный переключатель |
Принцип работы | Металлические язычки намагничиваются и притягиваются друг к другу под действием магнитное поле, тем самым проводя цепь и отправка сигнала. Например, геркон или магнитный геркон. | На основе электронные компоненты для обнаружения магнитного поля и выходных сигналов. Механический контакт отсутствует, а переключение осуществляется посредством электрических сигналов. Такой как Датчик Холла или магниторезистивный датчик. |
Диапазон напряжения | 5–240 В постоянного/переменного тока | 5–30 В постоянного тока |
Выходной сигнал | Выход простой сигнал включения/выключения, подходит для простого управления цепью. | Выходной сигнал доступен в различных формах (например, ПНП/НПН, аналоговые сигналыи т.д.), который совместим с современными системами автоматизации. |
Приложение | Подходит для низкочастотный, некритические случаи контроля, например, простое определение положения. | Он подходит для случаев, когда высокая частота, высокая точность и высокая защита от помех требования, такие как промышленная автоматизация и высокоскоростное управление цилиндрами. |
3. Факторы, которые следует учитывать при выборе геркона
① Тип пневмоцилиндра | Различные типы цилиндров имеют разные способы установки и соответствующие модели магнитных переключателей. ход цилиндра и использовать среду также следует учитывать. |
② Напряжение нагрузки | - Герконовый датчик контактного типа подходит для широкого диапазона напряжений, включая переменный и постоянный ток. - Бесконтактные типы обычно подходят для напряжений. ниже 30 В. |
③ Используйте проводную систему | - Большинство магнитных переключателей с контактами 2-проводной тип. Герконовая трубка с сердечником не имеет полярности, но поскольку магнитные переключатели обычно имеют индикаторные лампы, если они подключены в обратном порядке, переключатель будет работать, но индикатор не загорится, или индикатор будет поврежден, и переключатель не будет работать. . - Бесконтактный тип использует полупроводниковые компоненты, которые обычно 3-проводной, разделенный на НПН тип и ПНП типа (в основном NPN используется в Азиатско-Тихоокеанском регионе и Японии, а PNP обычно используется в Европе). Независимо от того, является ли бесконтактный тип 3-проводным или 2-проводным, он не может быть отменено потому что компоненты, которые он использует, имеют полярность. |
④ Подходящая нагрузка | Такие как реле, программные контроллеры, схемы IC, электромагнитные клапаны, и т. д. |
⑤ Способ монтажа | Существует четыре способа крепления: прямой, кронштейн, ленточный, тяговый и т. д. |
*Предпосылка использования магнитного переключателя заключается в том, что его необходимо использовать с магнитным цилиндром, то есть поршень имеет магнитное кольцо.

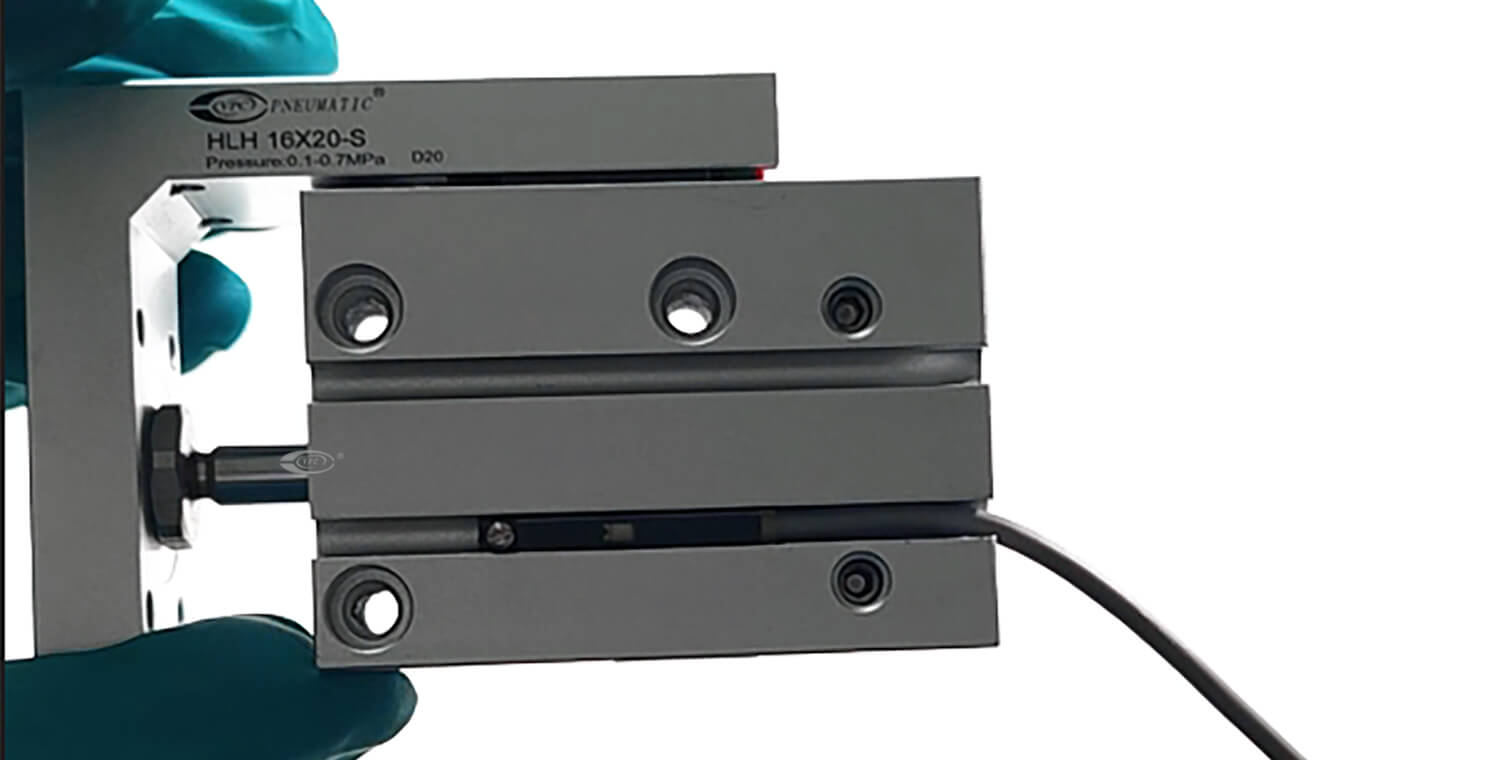

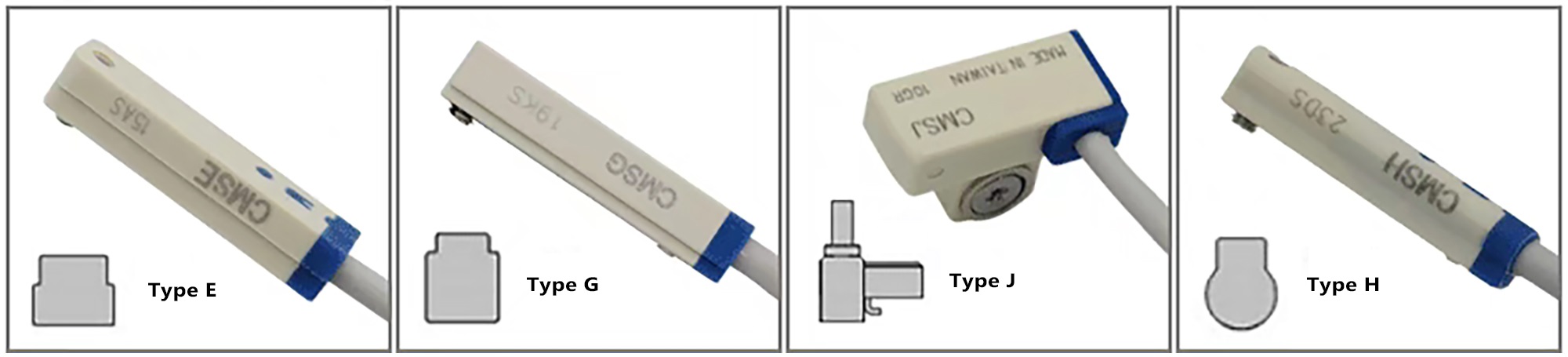

Монтаж на рельсе

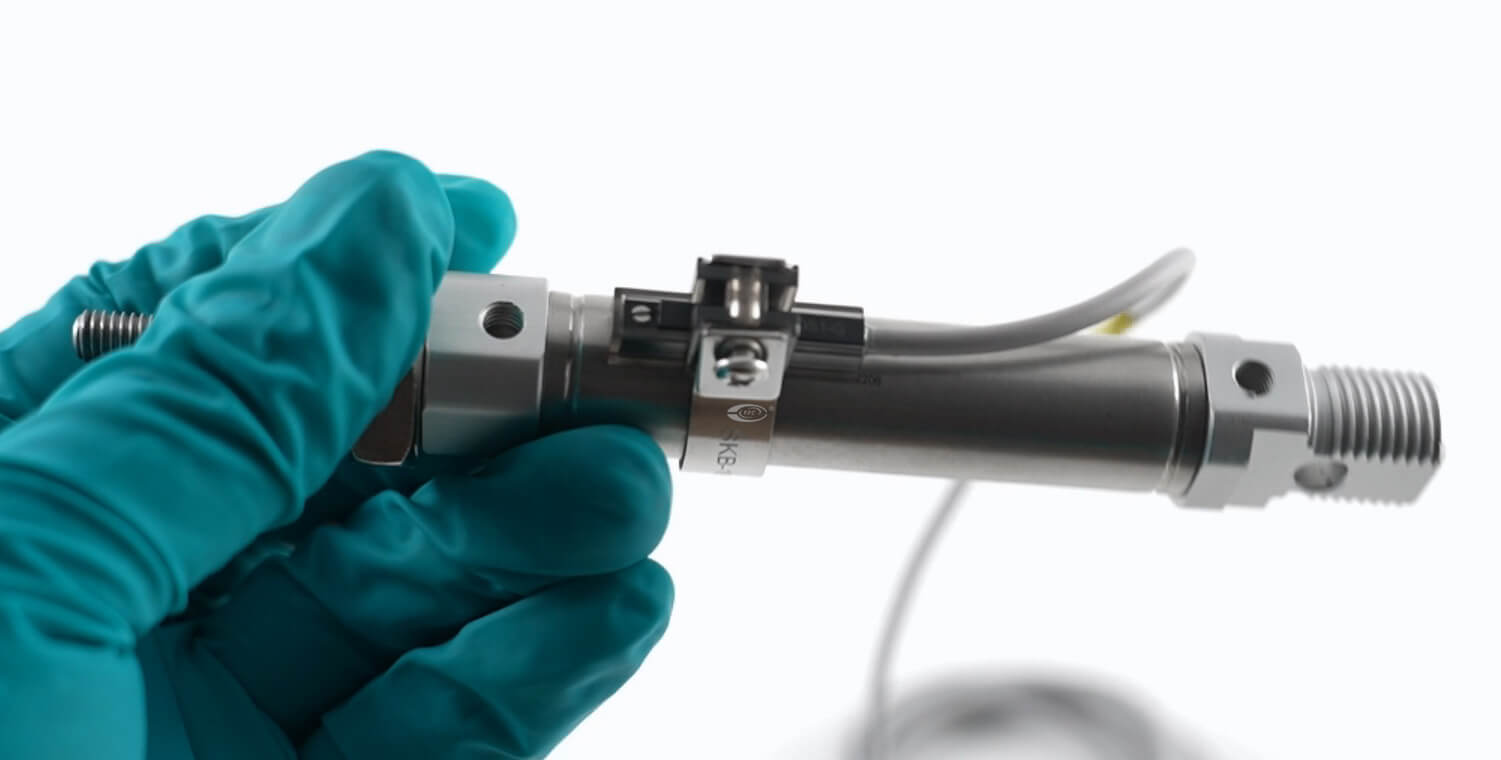

Крепление ленты

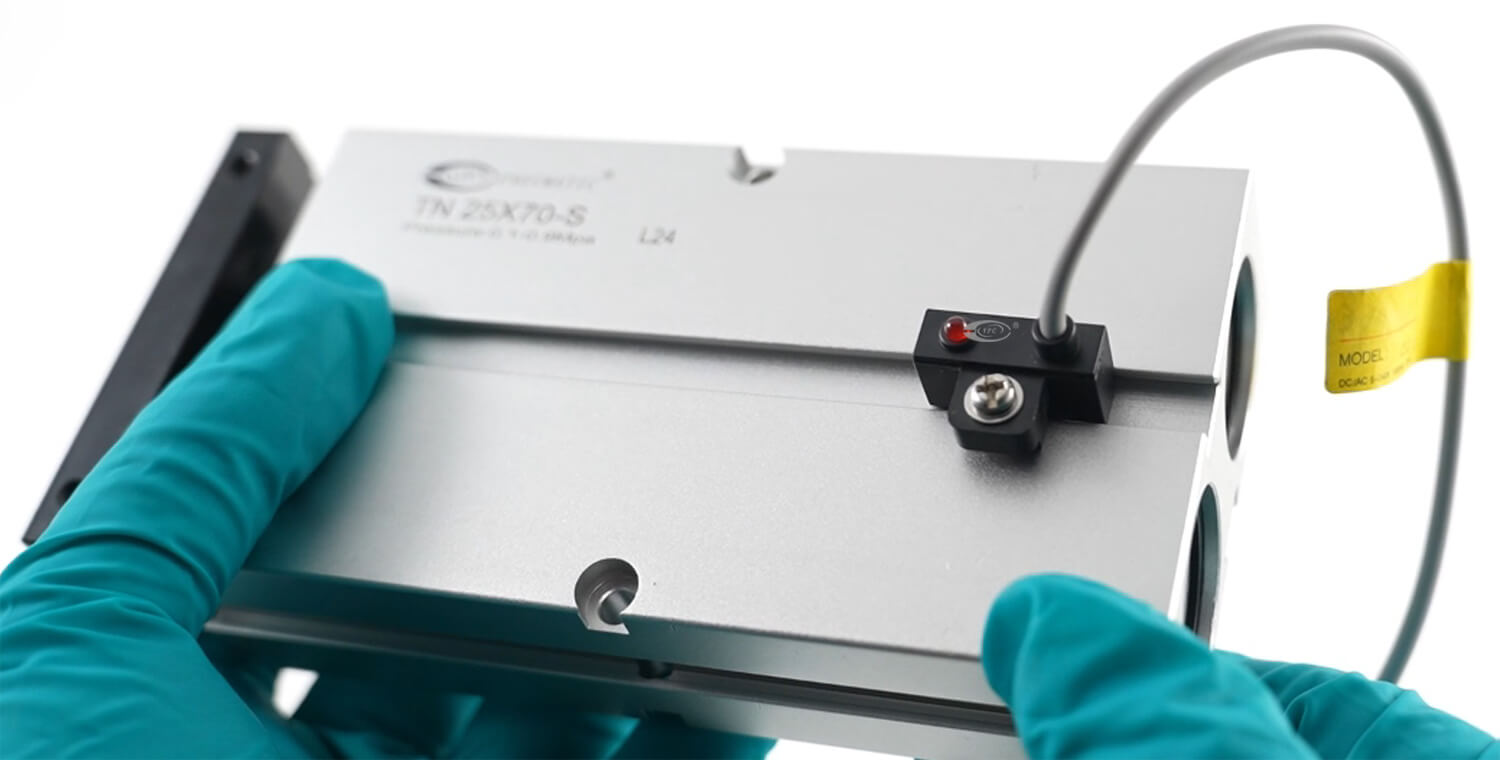

Прямой монтаж

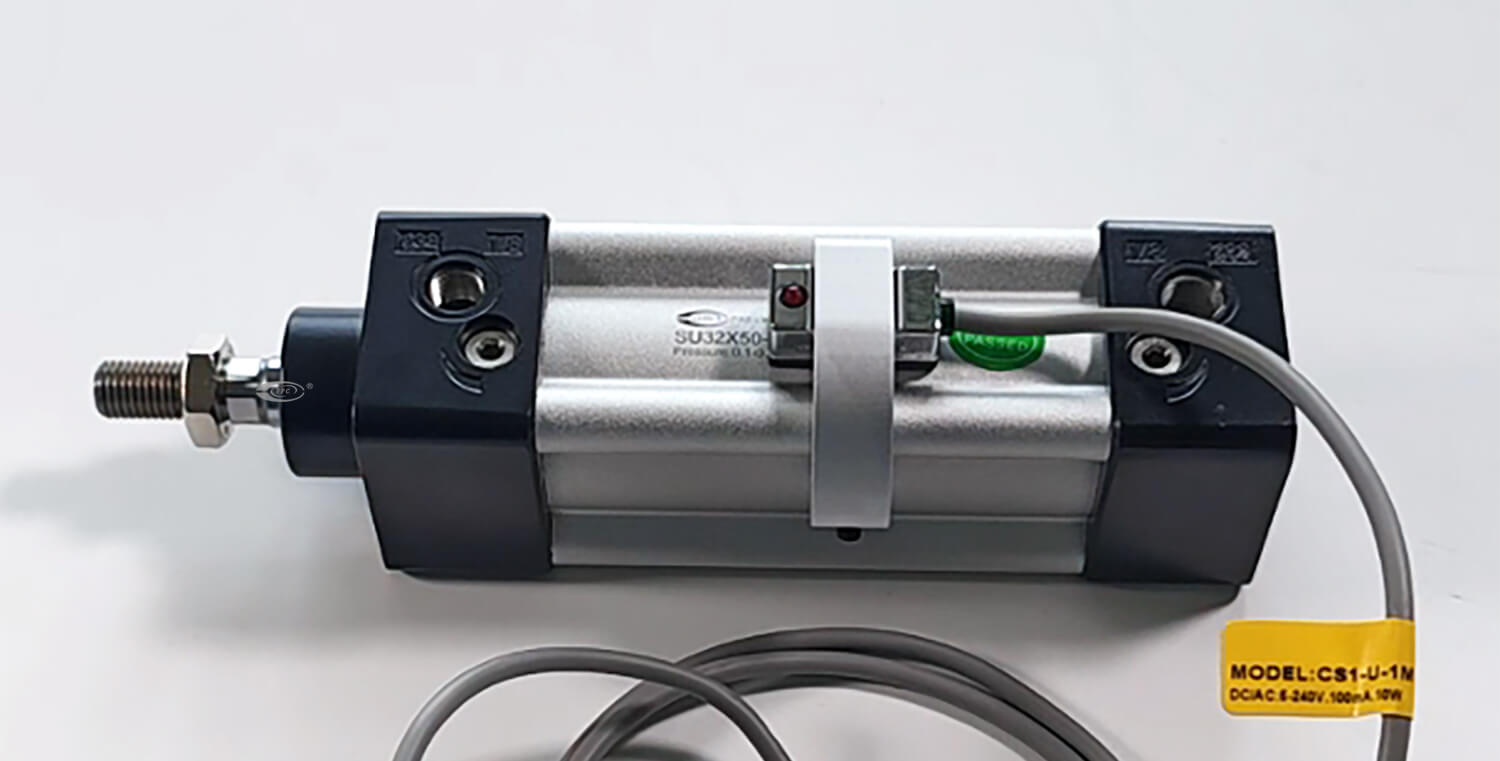

Монтаж кронштейна

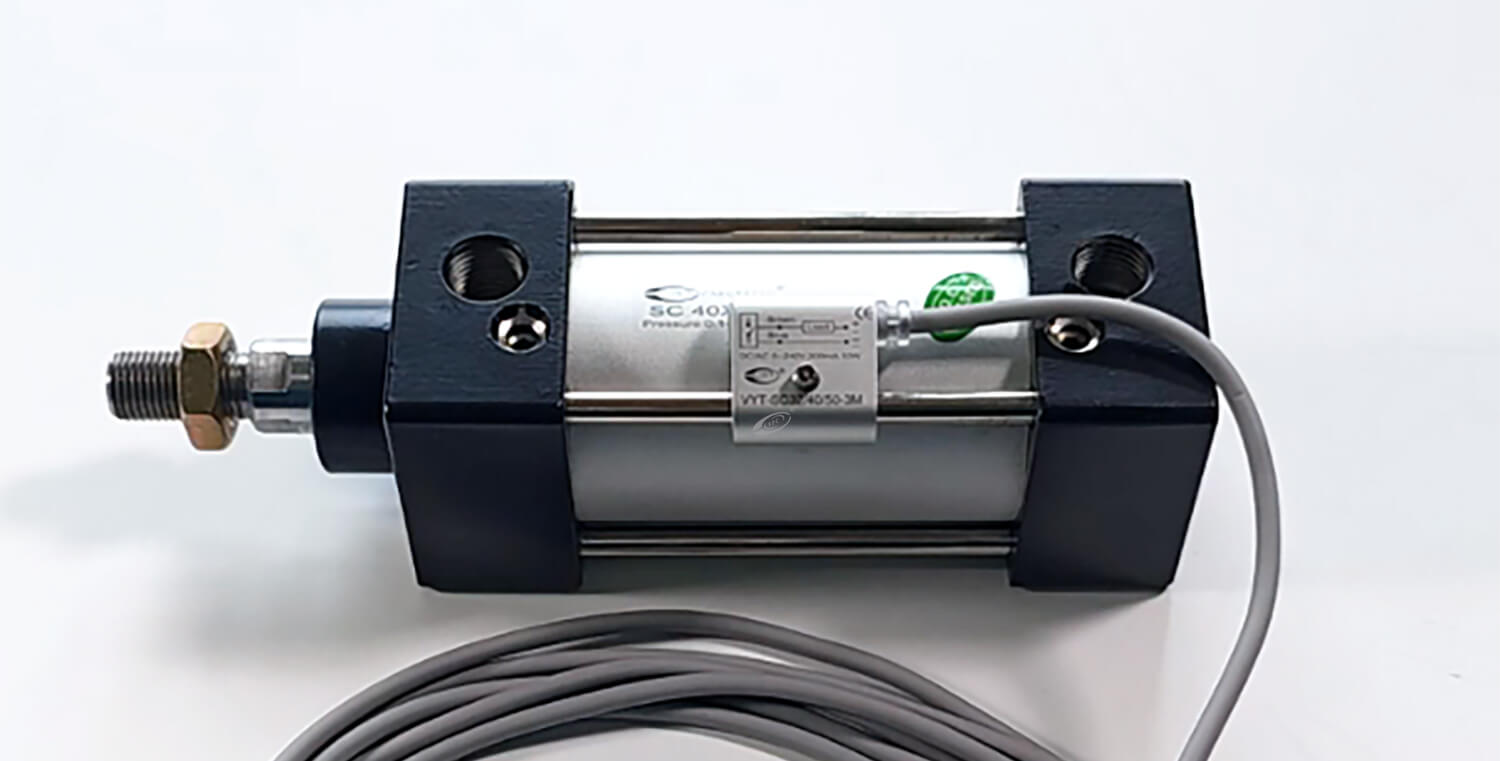

Крепление рулевой тяги
4. Проверка безопасности
① Поскольку магнитный переключатель часто находится в рабочем состоянии, регулярное техническое обслуживание и осмотр необходимы для предотвращения неисправности переключателя.
② Проверьте рабочая среда магнитного переключателя и сохраняйте окружающую среду сухой и при нормальной температуре.
③ Проверьте, не поврежден ли провод. Повреждение провода приведет к плохая изоляция или обрыв провода. Если обнаружено повреждение провода, выключатель следует быть заменил или провод должен быть отремонтированным.
④ Затянуть маленькие винты индукционного переключателя, чтобы предотвратить ослабление или смещение индукционного переключателя; если он сместился, его следует отрегулировать в правильное положение, а затем затянуть.

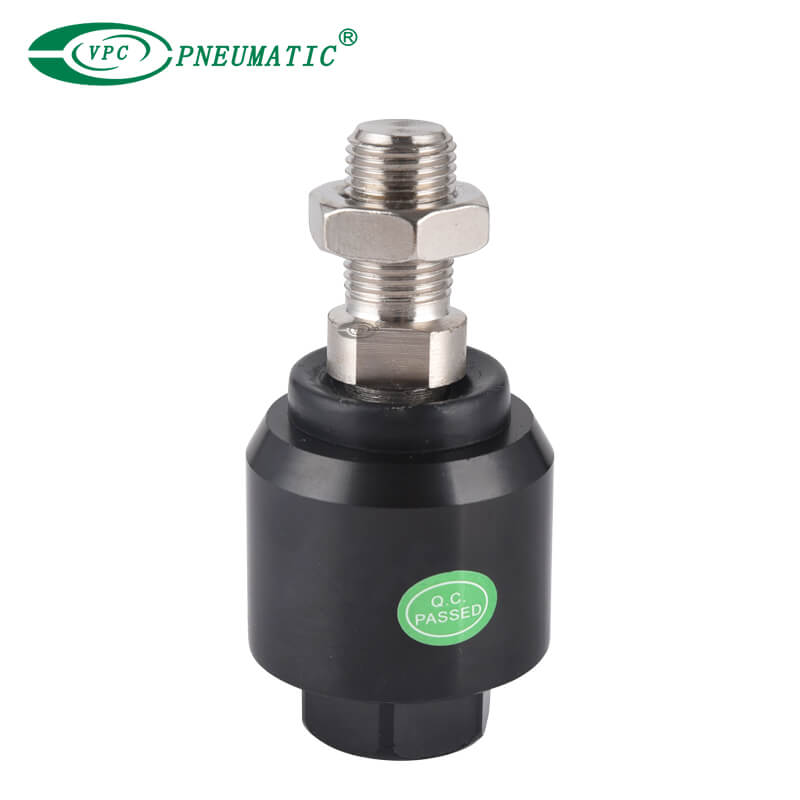

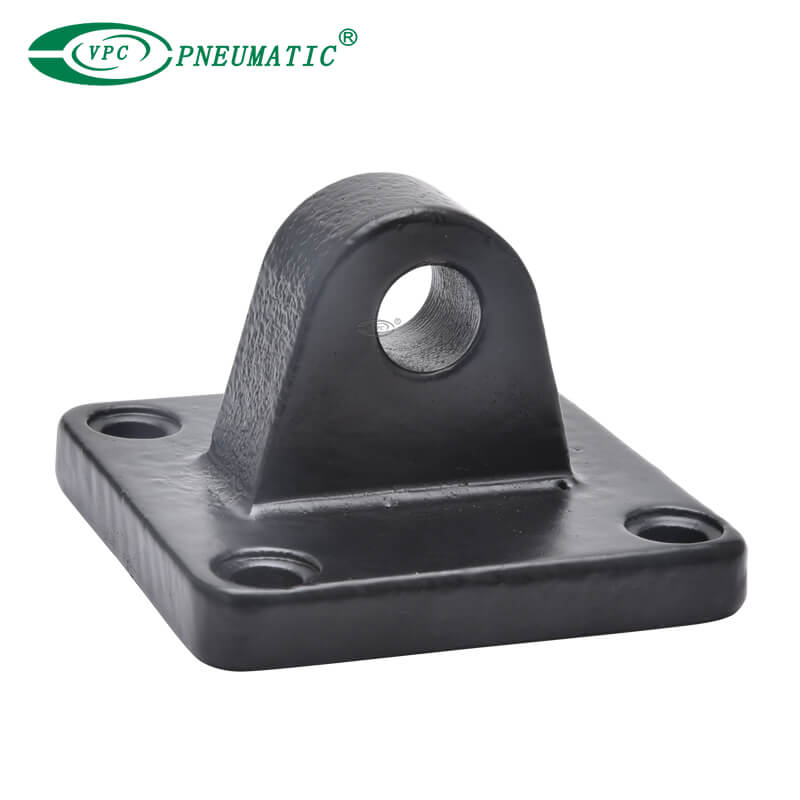

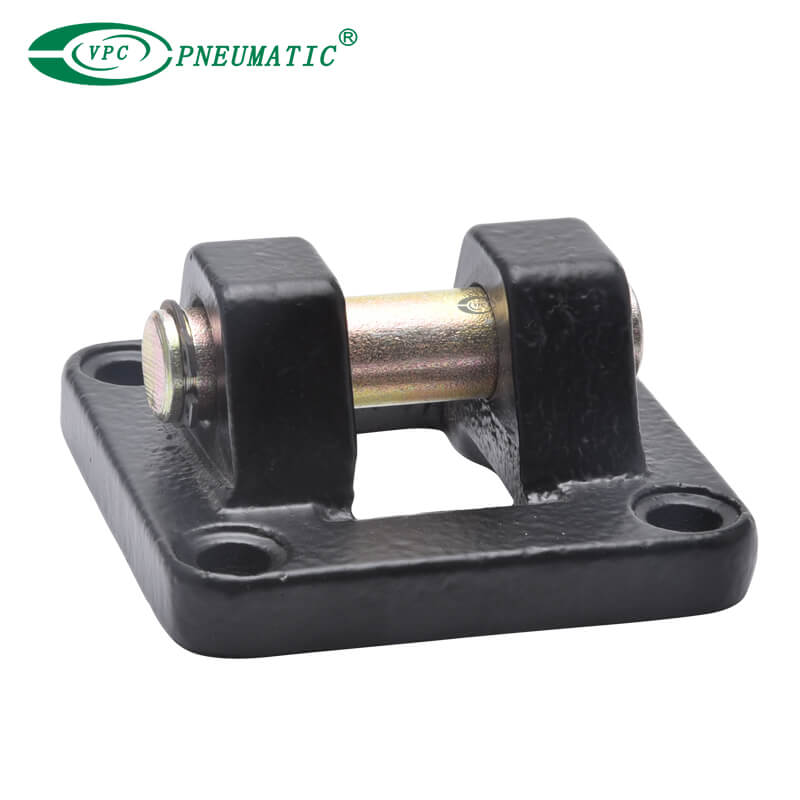

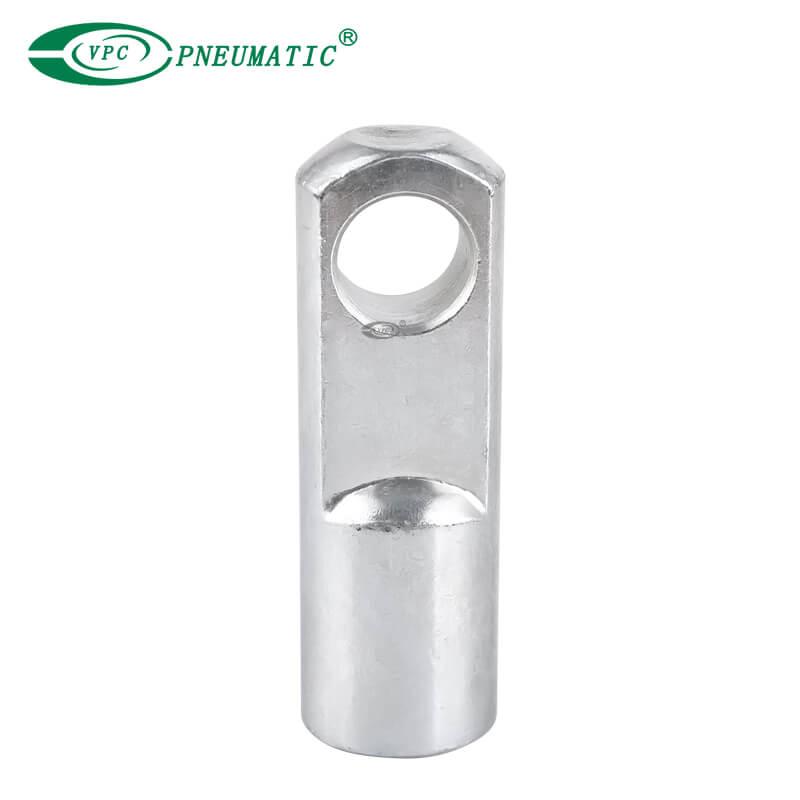

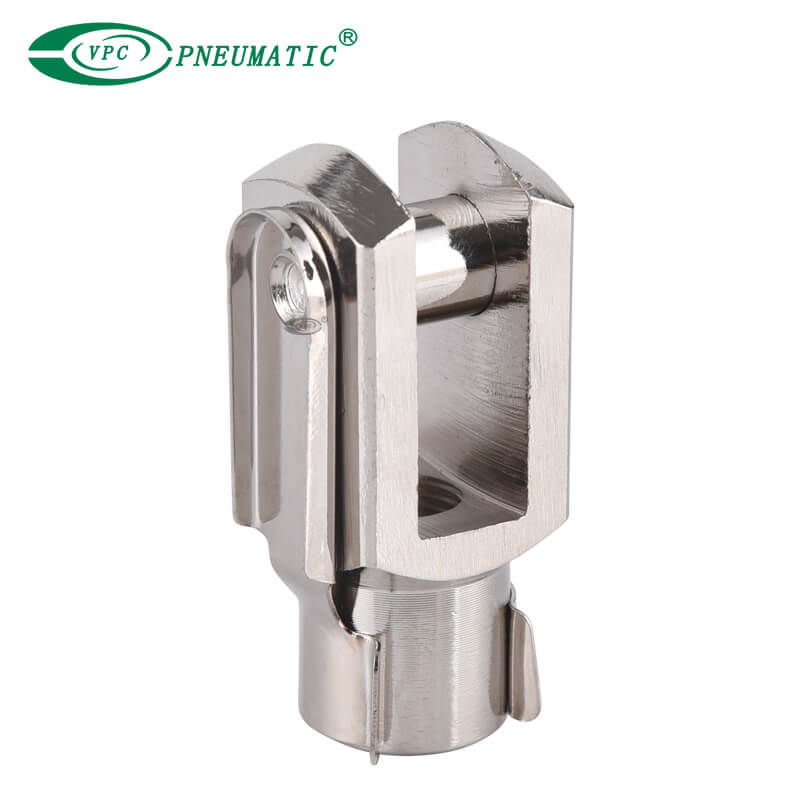

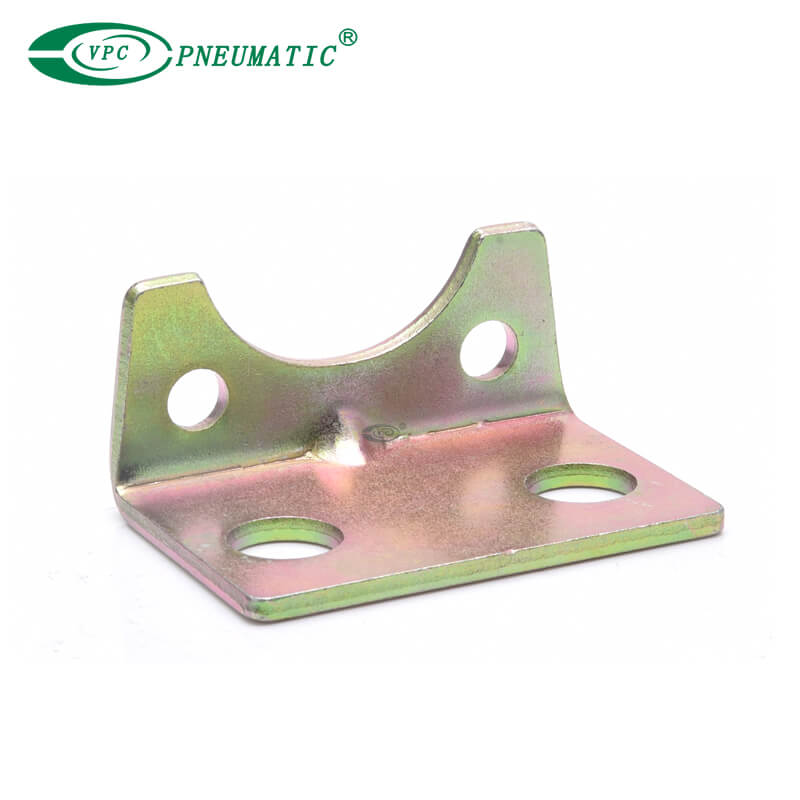

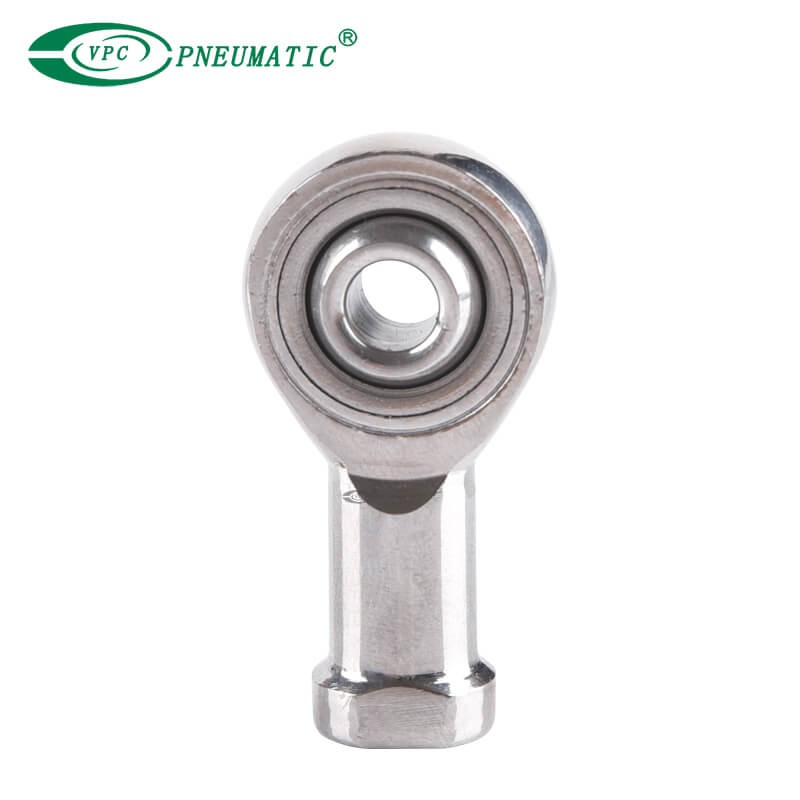

Конечно, помимо использования с магнитными переключателями, воздушный цилиндр также может быть подключен к различным другим аксессуарам для достижения различных функций и повышения производительности, например аксессуары для пневматических цилиндров, электромагнитные клапаны, клапаны регулирования скорости, разъемы, и т. д.
Дополнительный контент

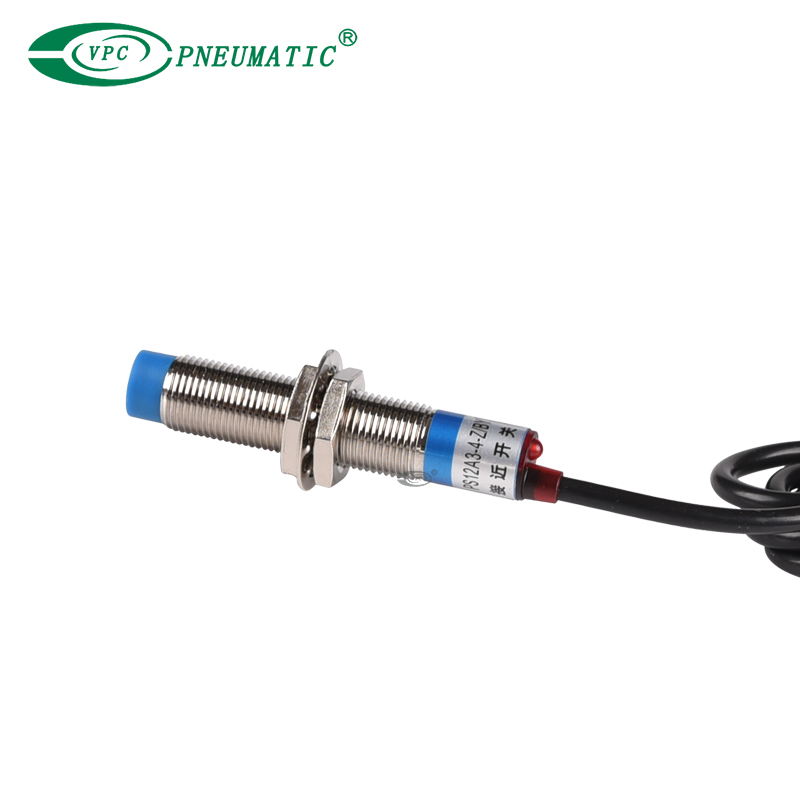

Магнитный переключатель против бесконтактного переключателя
Аспект | Магнитный переключатель | Бесконтактный переключатель |
Принцип работы | Обнаружение осуществляется путем обнаружения изменений в магнитное поле. (например, магнит или магнитное кольцо внутри поршня цилиндра) | Обнаружение через электромагнитное поле изменения чувствительного объекта, металлического предмета или среды. |
Объект обнаружения | - Магнитные предметы или магнитные компоненты (например, поршни цилиндров) | - Металл (индуктивный) - Металлические и неметаллические (емкостные) |
Установка | Обычно устанавливается рядом с цилиндром или другими магнитными компонентами. | Для автономная установка или тестирование немагнитное оборудование. |
Среда использования | Маленький, узкий, компактный среда установки. | Сильное магнитное поле или среда магнитных помех. |
Приложение | - Обнаружение положения поршня цилиндра - Сигнал обратной связи пневмосистемы - Многоточечное определение положения - Применение в пыльных, вибрирующих или суровых условиях. | - Обнаружение металлических или неметаллических объектов - Автоматическое обнаружение оборудования (например, контроль пределов, подсчет или мониторинг потока) - Высокоскоростное обнаружение объектов - Немагнитный приложение для среды |
Выше говорилось о том, как выбрать геркон и о разнице между магнитным датчиком и датчиком приближения. Если у вас есть другие вопросы, пожалуйста, свяжитесь с ВПК. Мы будем рады оказать Вам более профессиональную помощь по пневматике.
