| материал: | |
|---|---|
| Применимые цилиндры: | |

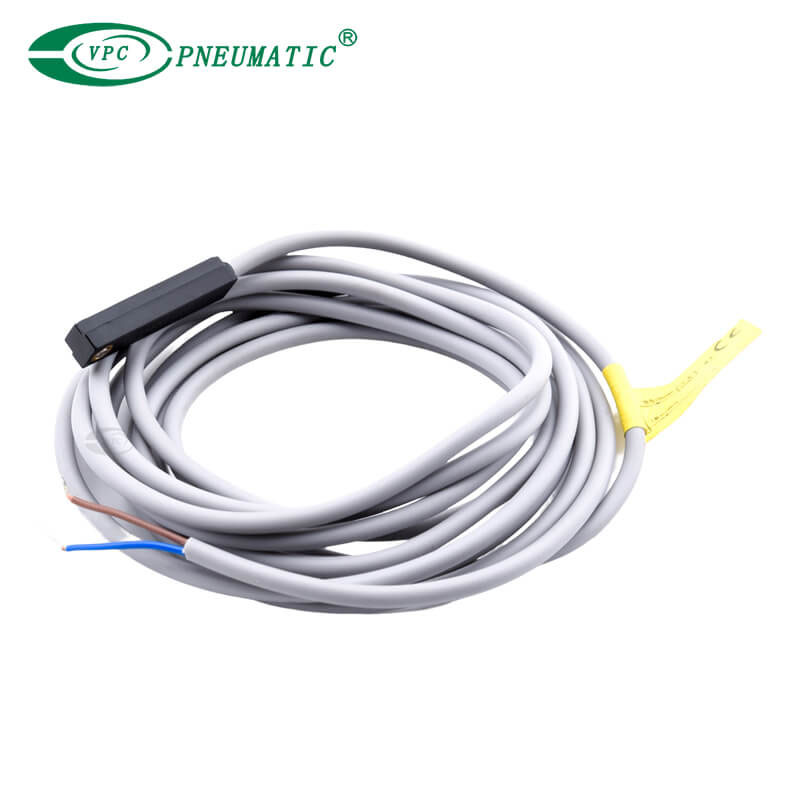

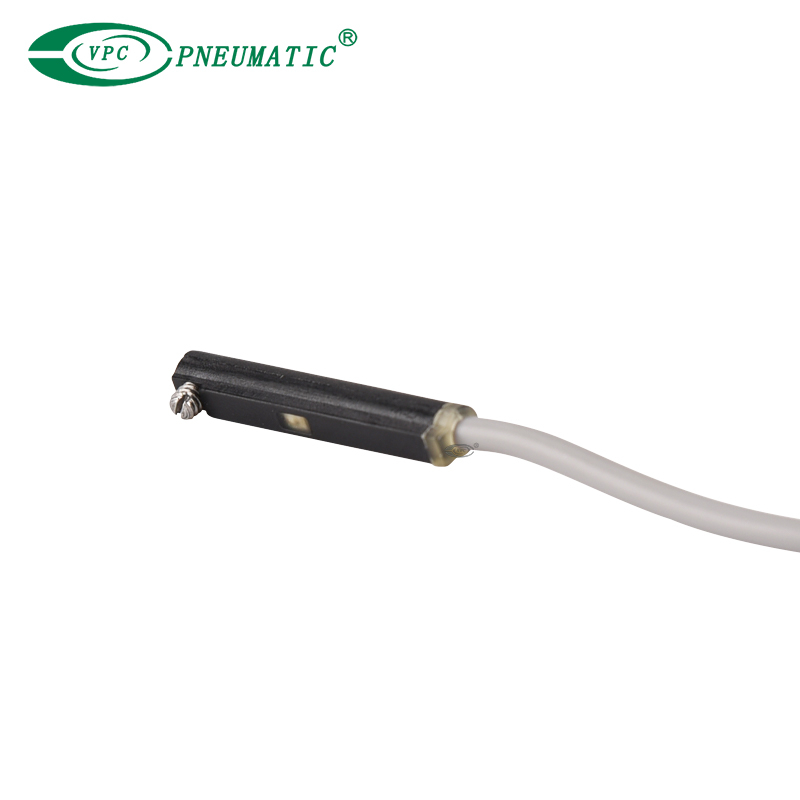

Описание продукта
1. Компактный дизайн: небольшой и легкий, подходит для приложений с ограниченным пространством.
2. Технология магнитного зондирования: использует магнитный датчик для определения положения поршня внутри пневматического цилиндра.
3. Высокая чувствительность: способность обнаруживать слабые магнитные поля, обеспечивая точное определение положения.
4. Долговечность: Изготовлен из материалов, обладающих высокой устойчивостью к износу и факторам окружающей среды, таким как пыль и влага.
5. Простая установка: легко монтируется на пневматические цилиндры с помощью зажимов или других монтажных аксессуаров.
6. Светодиодный индикатор: оснащен светодиодным индикатором для визуального подтверждения состояния переключателя (вкл./выкл.).
7. Широкий диапазон рабочего напряжения: совместимость с различными уровнями напряжения, обычно от 5 В до 240 В переменного/постоянного тока.
8. Варианты выходов: Обеспечивает различные типы выходов (NPN, PNP или Reed) для различных систем управления.
9. Устойчивость к ударам и вибрации. Разработан для работы в промышленных условиях с высоким уровнем ударов и вибрации.
10. Температурный диапазон: эффективно работает в широком диапазоне температур, что делает его пригодным для различных промышленных условий.
характеристики продукта
| Модель | CS1-G | CS1-GX | CS1-ГН | CS1-GP |
| Логика переключения | СТСП Нормально открытого типа | Транзистор бесконтактный, нормально открытого типа. | ||
| Тип датчика | Геркон с контактом | Тип НПН | Тип ПНП | |
| Рабочее напряжение | от 5 до 240 В переменного/постоянного тока | от 5 до 30 В постоянного тока | ||
| Макс.Коммутируемый ток | 100 мА | 200 мА | ||
| Рейтинг переключения | Макс.10 Вт | Макс.6 Вт | ||
| Потребление тока | НЕТ | 15 мА Макс.@24 В | ||
| Падение напряжения | Макс. 2,5 В при 100 мА постоянного тока | Макс. 0,5 В при 200 мА постоянного тока | ||
| Кабель | Ф3.3, 2C, Серый маслостойкий ПВХ (огнестойкий) | Ф3.3, 3C, маслостойкий ПВХ (огнестойкий) | ||
| Индикатор | Красный светодиод | НЕТ | Красный светодиод | |
| Ток утечки | НЕТ | 0,01 мА Макс. | ||
| Чувствительность | от 60 до 75 Гаусс | от 60 до 75 Гаусс | ||
| Макс.Частота | 200 Гц | 1000 Гц | ||
| Шок | 300㎨ | 500㎨ | ||
| Вибрация | 90㎨ | 90㎨ | ||
| Диапазон температур | от -10 до 70 ℃ | от -10 до 70 ℃ | ||
| Классификация корпуса | IP67(NEMA6) | IP67(NEMA6) | ||
| Схема защиты | НЕТ | Обратная полярность питания, подавление перенапряжений | ||
Примечание: Пожалуйста, свяжитесь с нами для получения информации о стойкости к высокой температуре (от 125 до 150 ℃), устойчивости к низкой температуре (от - 40 до - 25℃) и взрывозащищенный сенсорный переключатель.
Основные размеры
