Как правильно выбрать Блок фильтр-регулятор-лубрикатор (FRL)？

Выбор агрегата подачи воздуха – это не просто вопрос подбора трубной резьбы. Правильный Блок фильтр-регулятор-лубрикатор (FRL) должен подавать достаточное количество сжатого воздуха при требуемом рабочем давлении, одновременно удовлетворяя потребности в фильтрации и смазке.

В этом практическом руководстве по выбору Блок фильтр-регулятор-лубрикатор (FRL) объясняется, как сравнивать сборки FR и FRL, оценивать пиковый расход воздуха, оценивать падение давления и готовить эффективную спецификацию для промышленной автоматизации или OEM-оборудования.

Основной вывод: выберите конфигурацию FRL на основе требований к последующей смазке, затем проверьте характеристики пикового расхода и давления в реальных условиях эксплуатации . Размер порта — это спецификация подключения, а не подтверждение пропускной способности воздушного потока.

1. Что такое подразделение FRL и аналогично ли оно подразделению воздушного сообщения?

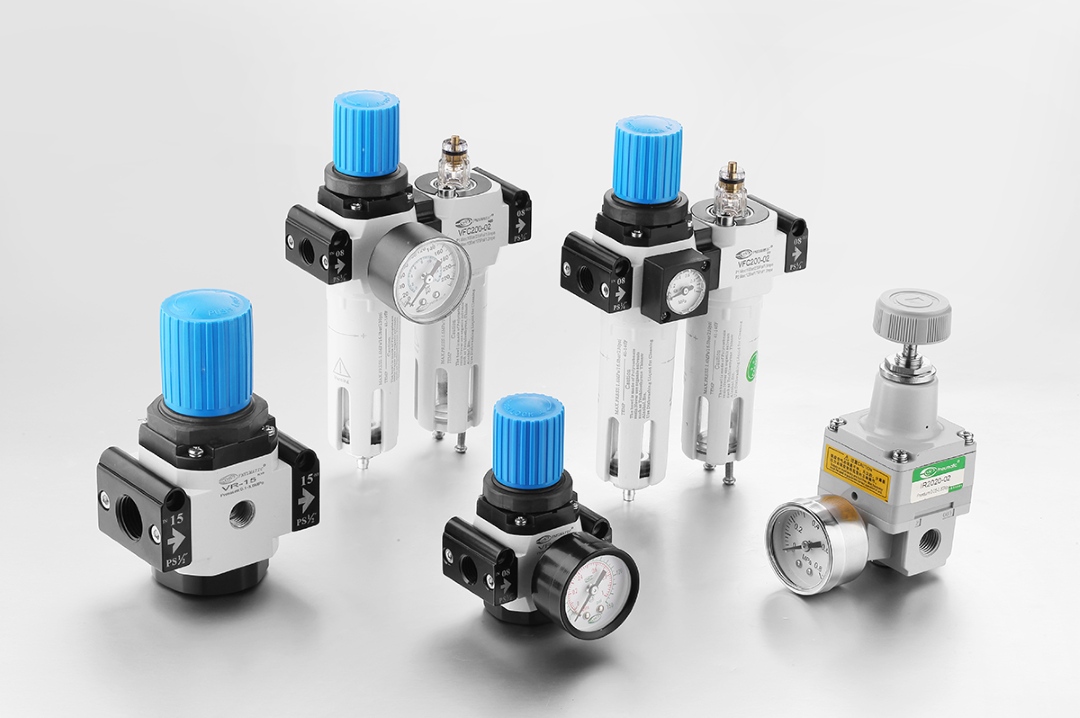

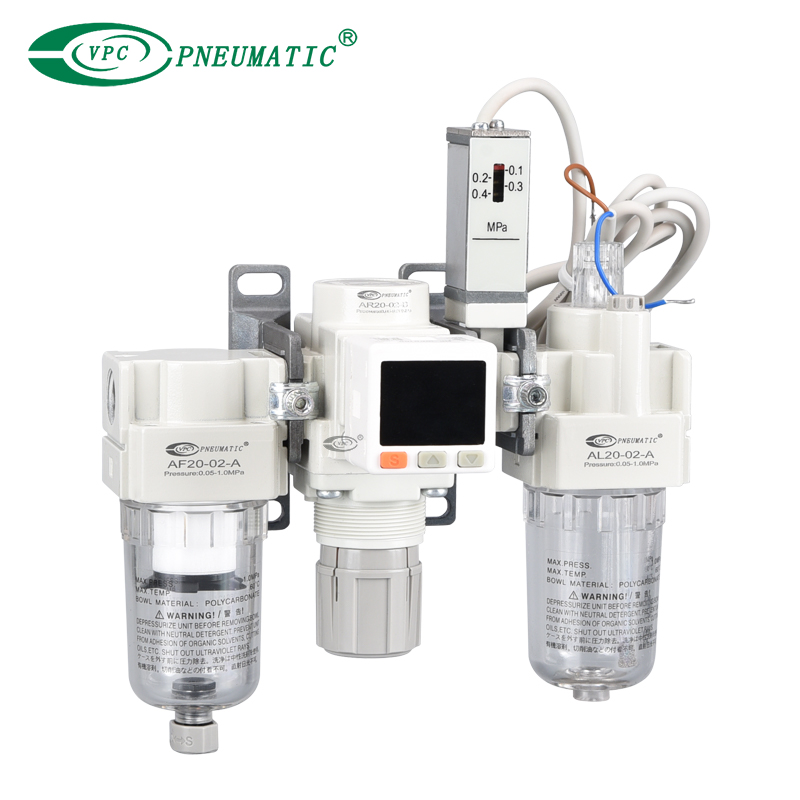

FRL означает фильтр, регулятор и Лубрикатор . Фильтр помогает удалять частицы и отделенные жидкие загрязнения, регулятор контролирует давление на выходе, а лубрикатор подает масляный туман там, где этого требует оборудование.

Для этого семейства оборудования часто используются Однако узел подготовки воздуха не всегда включает в себя лубрикатор: во многих системах вместо него используется конфигурация термины , «блок подготовки воздуха» и «блок подготовки воздуха» и «блок обслуживания пневмосистемы» . FR (фильтр + регулятор) .

Знакомство с отдельными компонентами см. в полном руководстве VPC по авиационным подразделениям..

2. FR против FRL: какую конфигурацию выбрать?

Первое решение заключается в том, действительно ли вашему последующему оборудованию нужен масляный туман. Добавление лубрикатора по умолчанию не всегда выгодно. Многие современные цилиндры и электромагнитные клапаны рассчитаны на работу без внешней смазки; проверьте документацию для каждого компонента.

Фактор выбора	Блок FR (Фильтр + Регулятор)	Блок фильтр-регулятор-лубрикатор (FRL) (Фильтр + Регулятор + Лубрикатор)
Основная функция	Фильтрация и регулирование давления	Фильтрация, регулирование давления и подача масляного тумана
Подходящее последующее оборудование	Компоненты, предназначенные для воздуха без смазки	Компоненты, явно требующие смазанного воздуха
Типичное рассмотрение	Снижает риск попадания смазочного масла в процесс.	Поддерживает пневматические инструменты и устройства, требующие смазки.
Обслуживание	Обслуживание фильтров и проверка регулятора	Обслуживание фильтров, проверка регуляторов и управление уровнем/типом масла.

Правило выбора: Если каждое последующее устройство одобрено для работы со сжатым воздухом без смазки, рассмотрите агрегат FR . Выбирайте Блок фильтр-регулятор-лубрикатор (FRL), если спецификации производителя оборудования требуют наличия пневматического лубрикатора.

Требования к смазке следует проверять для всей присоединенной ветви. После того, как для оборудования, которое от него зависит, будет внедрена работа со смазкой, резкое прекращение подачи масла может создать проблемы в работе.

3. Прежде чем выбрать устройство, соберите шесть спецификаций.

Надежный выбор начинается с условий эксплуатации, а не с обложки каталога продукции.

1. Давление питания: минимальное и максимальное давление, доступное на входе агрегата.

2. Требуемое давление на выходе: давление, необходимое для наиболее требовательного последующего компонента во время работы.

3. Пиковый расход воздуха: максимальное одновременное потребление подключенных приводов и инструментов с постоянными единицами расхода и стандартными условиями.

4. Качество воздуха: пределы содержания твердых частиц, воды и масла указаны для компонентов, находящихся ниже по потоку.

5. Смазка и дренаж: необходим ли масляный туман и желателен ли автоматический слив конденсата.

6. Детали установки: резьба G, Rc или NPT; монтажная ориентация; среда; разрешение на техническое обслуживание; и допустимый размер.

Техническое примечание. Значения воздушного потока, указанные в л/мин, Нл/мин, ANR или SCFM, могут соответствовать другим эталонным условиям. Прежде чем сравнивать спецификации, преобразуйте их последовательно.

4. Как подобрать размер блока FRL в зависимости от потребности в воздушном потоке

Шаг 1. Оцените максимальный одновременный поток воздуха.

Составьте список всех последующих потребителей, таких как цилиндры, пневмоинструменты, генераторы вакуума или форсунки, и определите, когда они работают. Добавьте требования, которые могут возникнуть одновременно , а не обязательно сумму значений, указанных на паспортной табличке каждого устройства.

Показательный расчет: предположим, что в одном и том же рабочем окне в машинном отделении имеется три нагрузки, потребляющие 120, 180 и 100 Нл/мин. Предполагаемая одновременная потребность составляет 400 НЛ/мин . Это только пример, а не рейтинг продукта VPC или универсальная цель проектирования.

Шаг 2. Проверьте данные производителя о производительности потока.

Сравните это требование с блок-схемой потенциального агрегата при соответствующем давлении на входе, настройке на выходе и допустимом перепаде давления . Число номинального расхода без учета условий испытаний может ввести в заблуждение.

Шаг 3. Проверьте весь путь прохождения воздуха.

Проверьте трубки, фитинги, клапаны и коллекторы, а также узел FR/FRL. Подразделение воздушного сообщения достаточного размера не может компенсировать серьезные ограничения в других частях контура.

Шаг 4: Учитывайте реалистичные варианты эксплуатации

Учитывайте возможные пиковые циклы, поведение регулятора, загрузку фильтра и будущие изменения нагрузки. Целью является адекватный запас производительности, а не выбор самого большого устройства независимо от стоимости и места.

Самый важный момент при выборе: два Блок фильтр-регулятор-лубрикатор (FRL) с одинаковым портом 1/4 дюйма или 1/2 дюйма могут иметь разный полезный воздушный поток. Всегда проверяйте кривую расхода, давление на входе и допустимый перепад давления.

5. Почему перепад давления имеет значение

Падение давления — это потеря давления при прохождении воздуха через компоненты и трубопроводы. Фильтры, регуляторы и узкие проходы препятствуют потоку воздуха, и это ограничение может стать более важным, когда машинам требуется большой поток сжатого воздуха.

Если давление в приводе падает под нагрузкой, цилиндр может создавать меньшую силу или двигаться медленнее. Манометр, который показывает правильное значение во время простоя машины, не доказывает, что достаточное давление доступно во время самого быстрого рабочего цикла.

• Сравните характеристики потока при ожидаемом давлении на входе и заданном значении на выходе.

• Учитывайте дополнительные потери в трубах, клапанах, фитингах и другом оборудовании.

• Осмотрите засоренные фильтрующие элементы и скопившийся конденсат, если производительность ухудшилась.

• Измерьте давление на выходе во время пиковой нагрузки, где это возможно.

Важное различие: разница давлений на входе и выходе регулятора не является автоматически такой же, как дополнительная потеря давления, вызванная недостаточной пропускной способностью. При интерпретации данных о производительности используйте специальную тестовую кривую и определение производителя.

6. Как выбрать фильтрацию и дренаж

Фильтрация: соблюдайте требования к качеству воздуха.

Выбирайте фильтрацию, исходя из требований наиболее чувствительных последующих компонентов. Фильтры общего назначения предназначены для определенных загрязнений и номиналов, но один стандартный фильтр не удаляет все формы воды, масла или паров..

Для применений, определяющих чистоту сжатого воздуха, ISO 8573-1 обеспечивает способ классификации загрязнений частицами, водой и маслом. Рейтинг частиц фильтра сам по себе не определяет класс качества воздуха всей системы сжатого воздуха.

Тип слива: ручной или автоматический?

Тип дренажа	Когда следует учитывать	Что проверять
Ручной слив конденсата	Доступные установки с регулярным осмотром	Частота технического обслуживания и безопасное удаление конденсата
Автоматический конденсатоотводчик	Частый конденсат или ограниченный доступ оператора	Условия эксплуатации, требования к минимальному давлению, если применимо, устройство слива и техническое обслуживание.

Отделение конденсата не является заменой осушителя сжатого воздуха. Если воздух содержит значительное количество водяного пара и применение требует низкой точки росы под давлением, также может потребоваться подходящая система сушки.

7. Выбор FRL на основе приложения

Применение	Основные приоритеты	Начальная точка настройки
Автоматизированное сборочное оборудование	Стабильное рабочее давление, одновременная работа привода, простота обслуживания.	FR, если устройства, расположенные ниже по потоку, пропускают несмазанный воздух
Пневматический цилиндр и цепи электромагнитных клапанов	Поток при быстрых движениях; чистый, достаточно сухой воздух	Определите FR и FRL по спецификациям компонентов.
Пневматика ручные инструменты	Высокие прерывистые потоки и требования к смазке, специфичные для инструмента.	FRL, когда производитель инструмента требует смазки
Точное управление	Качество воздуха, стабильность давления, пределы загрязнения	Часто ФР с дополнительным лечением при необходимости
OEM-оборудование	Воспроизводимые спецификации, планировка, доступ для обслуживания и документация	Подтвердите параметры конкретной модели для каждой конструкции машины.

Это отправные точки выбора, а не универсальные правила . Окончательный выбор определяют инструкции производителя компонентов и фактические условия эксплуатации.

8. Пример практического выбора: многоцилиндровая машина OEM

Рассмотрим машину с несколькими пневмоприводами и электромагнитными клапанами. Его гипотетические требования таковы:

• Давление питания: 0,7 MPa

• Требуемое выходное давление: 0,5 MPa во время работы.

• Расчетное максимальное одновременное потребление: 400 нл/мин.

• Все подключенные устройства: указаны для воздуха без смазки.

• Установка: среда установки, где может образовываться конденсат.

Рекомендуемый процесс отбора:

1. Список конфигураций FR вместо ненужного добавления лубрикатора.

2. Выберите характеристики фильтрации, соответствующие требованиям к качеству воздуха производителей клапанов и приводов.

3. Просмотрите блок-схемы потенциальных блоков с использованием указанного входа и условий эксплуатации.

4. Убедитесь, что давление остается достаточным при одновременной работе приводов, включая потери в трубопроводах на выходе.

5. Проверьте присоединительную резьбу, монтажные размеры, зазор между стаканом фильтра и подходящее сливное устройство.

Пример результата: Логической отправной точкой является сборка FR подходящего размера. Никакая конкретная модель VPC не может быть подтверждена только на основе этих гипотетических данных ; Для окончательного выбора необходимы соответствующие таблицы данных модели и кривые потока.

9. Контрольный список выбора блока OEM FRL

При выборе OEM-производителя поделитесь этой информацией с поставщиком устройства подготовки воздуха, прежде чем просить рекомендации по модели:

Параметр	Информация, которую необходимо предоставить
Приложение	Машина/процесс, последующие устройства и рабочий цикл
Воздушное снабжение	Минимальное/максимальное давление на входе
Выходное давление	Требуемый рабочий диапазон при пиковом потреблении
Расход воздуха	Максимальная одновременная потребность с единицами/эталонными условиями
Очистка воздуха	Требования к частицам, влаге и маслу; потребности в смазке
Конфигурация	ФР или ФРЛ; тип дренажа; манометр или другие аксессуары
Механический	Стандарт резьбы, размер порта, монтаж и доступное пространство
Среда	Температура, вибрация, химическое воздействие и доступ для обслуживания

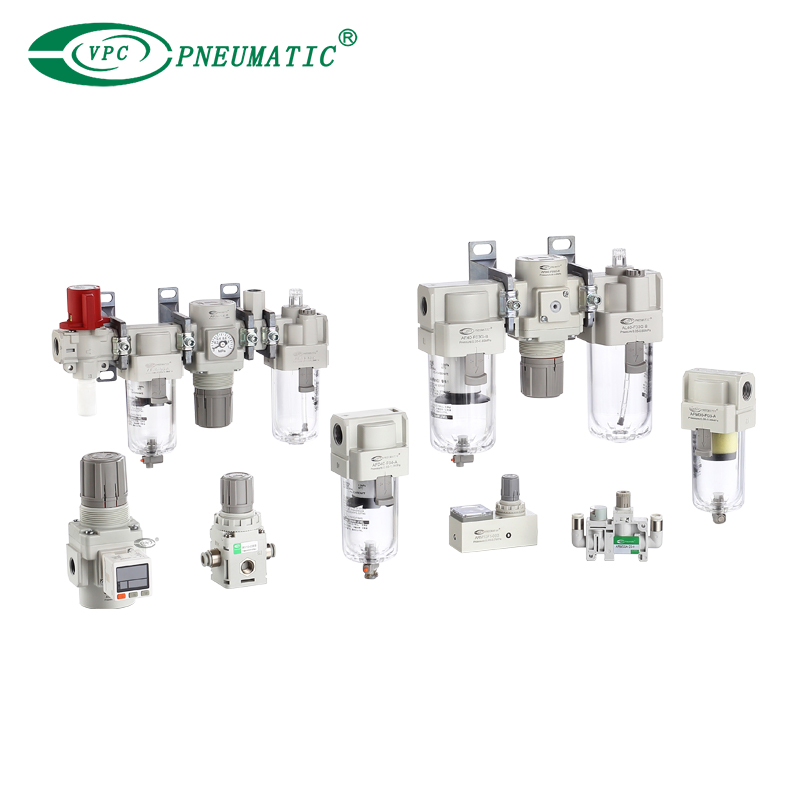

Компания VPC предлагает несколько семейств устройств подготовки воздуха , включая сборки FRL серии AC и комбинации фильтров и регуляторов . Перед оформлением заказа просмотрите точное техническое описание серии и параметры конфигурации.

10. Часто задаваемые вопросы

① Как выбрать блок подготовки воздуха подходящего размера?

Начните с максимального одновременного расхода воздуха и требуемого рабочего давления. Затем проверьте возможные кривые расхода, допустимое падение давления, соединения трубопроводов и требования к качеству воздуха.

② В чем разница между блоком FR и Блок фильтр-регулятор-лубрикатор (FRL)?

Блок FR включает в себя фильтр и регулятор; Блок фильтр-регулятор-лубрикатор (FRL) добавляет лубрикатор. Выбирайте в зависимости от того, требует ли подключенное оборудование сжатого воздуха с внешней смазкой.

③ Могут ли Блок фильтр-регулятор-лубрикатор (FRL) с одинаковым размером порта обеспечивать разный воздушный поток?

Да. Внутренняя конструкция, ступени фильтрации, характеристики регулятора и условия испытаний — все это влияет на пропускную способность. Размер порта сам по себе не обеспечивает полезный поток воздуха.

④ Что произойдет, если мой Блок фильтр-регулятор-лубрикатор (FRL) окажется недостаточного размера?

Давление на выходе может упасть при высоком расходе, что приведет к замедлению движения цилиндра, уменьшению силы привода или менее стабильной работе машины.

⑤ Всегда ли пневматическим цилиндрам требуется лубрикатор?

Нет. Многие цилиндры рассчитаны на работу с воздухом без смазки. Всегда соблюдайте фактические требования производителей баллонов и клапанов.

⑥ Может ли стандартный Блок фильтр-регулятор-лубрикатор (FRL) удалить всю влагу из сжатого воздуха?

Нет. Обычный фильтр может отделять определенные жидкие загрязнения, но он не может заменить осушитель, когда применение требует контроля водяного пара или точки росы под давлением.

⑦ Может ли один Блок фильтр-регулятор-лубрикатор (FRL) поставить несколько пневматических приводов?

Да, при условии, что установка и нижестоящая сеть могут обеспечить максимальный одновременный поток воздуха, сохраняя при этом необходимое давление и качество воздуха.

⑧ Какую информацию я должен отправить при запросе предложения?

Укажите входное давление, рабочее давление, пиковый расход, резьбу порта, требования к фильтрации и смазке, предпочтительный тип дренажа, условия окружающей среды и установочные размеры.
