Как установить пневмоцилиндр

◆ Официальный веб-сайт VPC на испанском языке

Пневматические цилиндры являются важной частью промышленной автоматизации, в основном за счет движения расширения и сжатия для выполнения требований к действиям в механическом оборудовании.

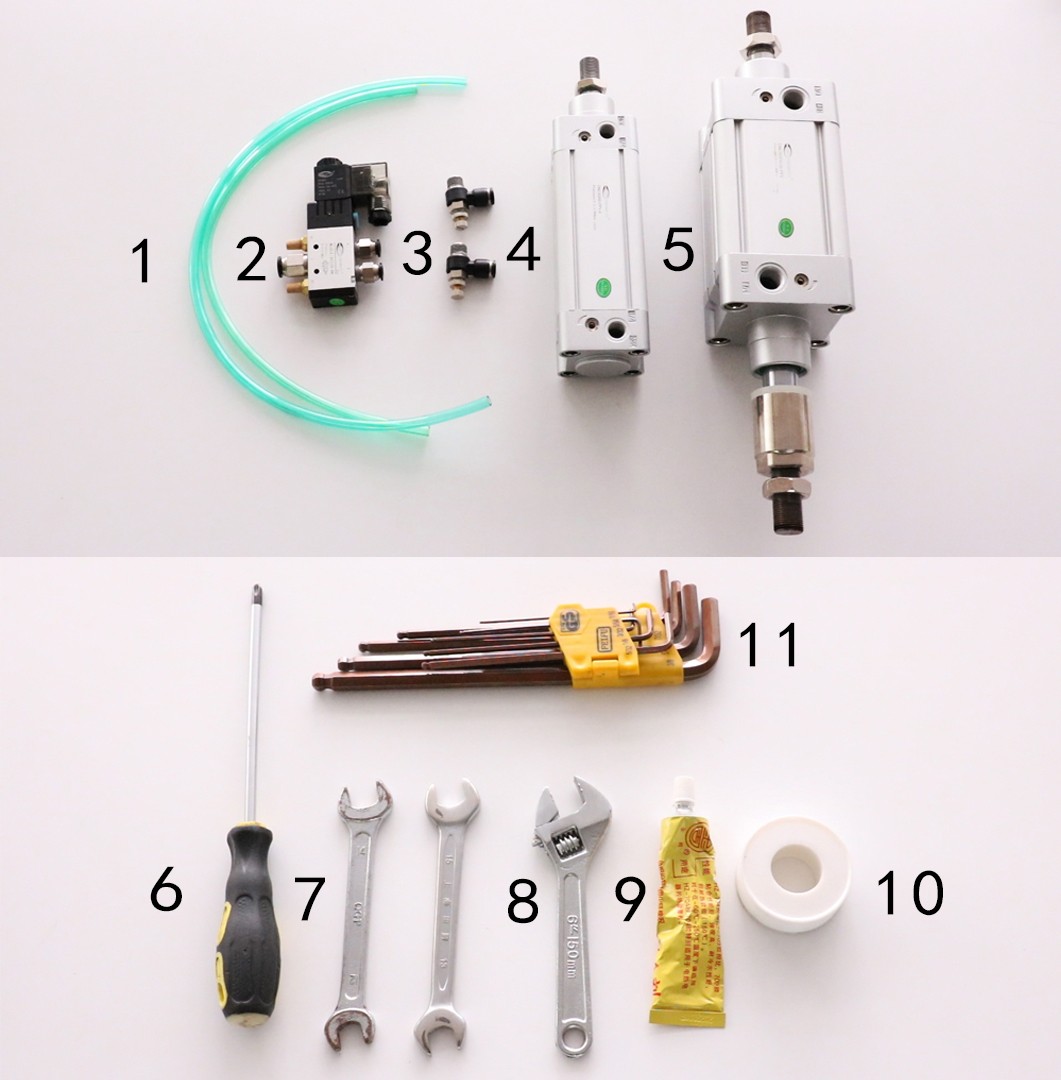

1. Подготовка

* Выберите аккуратная и гладкая поверхность для установки пневмоцилиндра. Убедитесь, что монтажное положение не мешает движению других механических частей.

2. Этапы установки

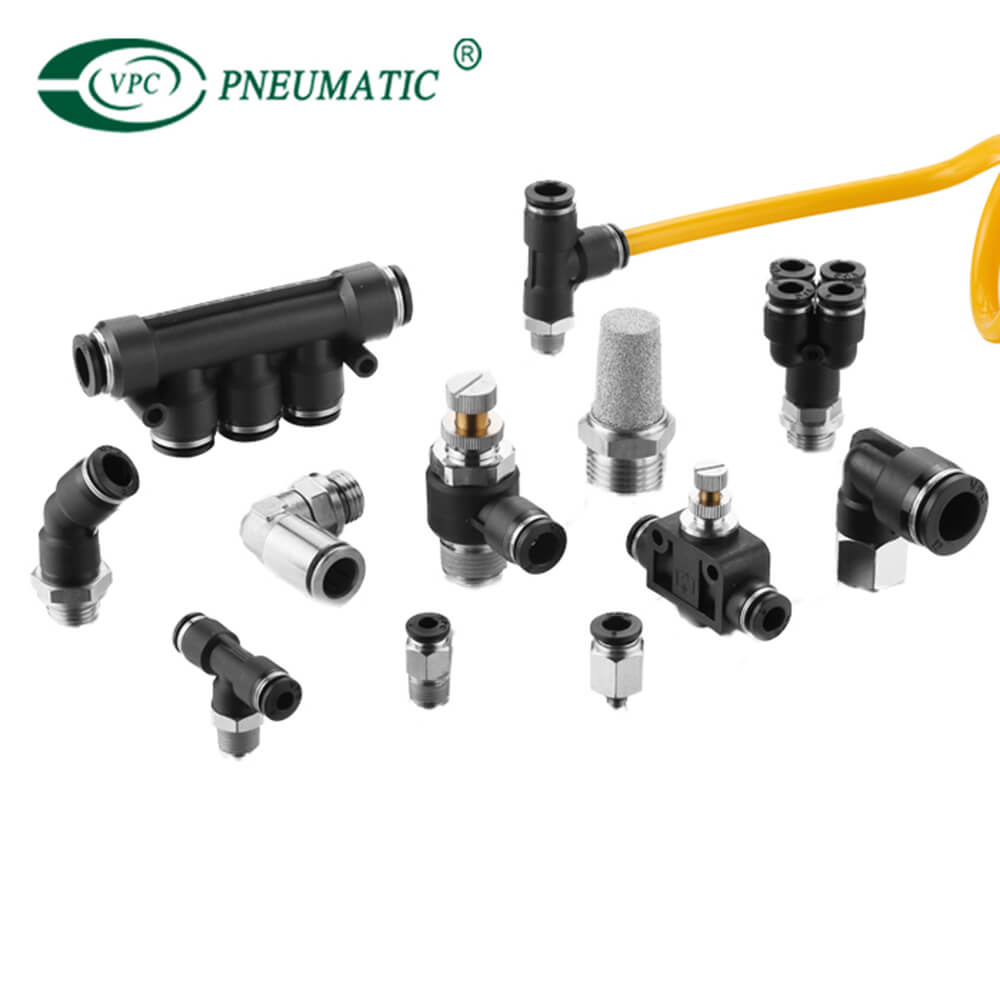

① Установка клапана регулирования скорости.

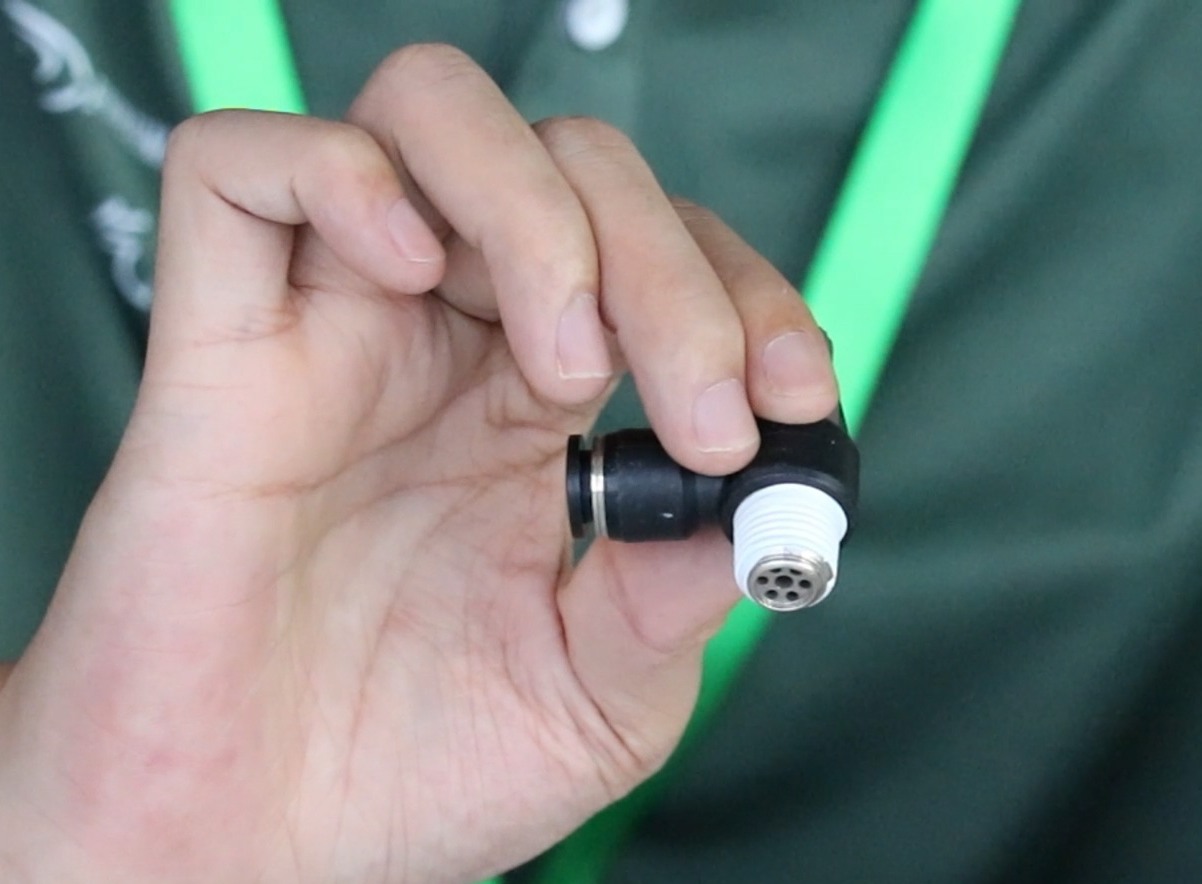

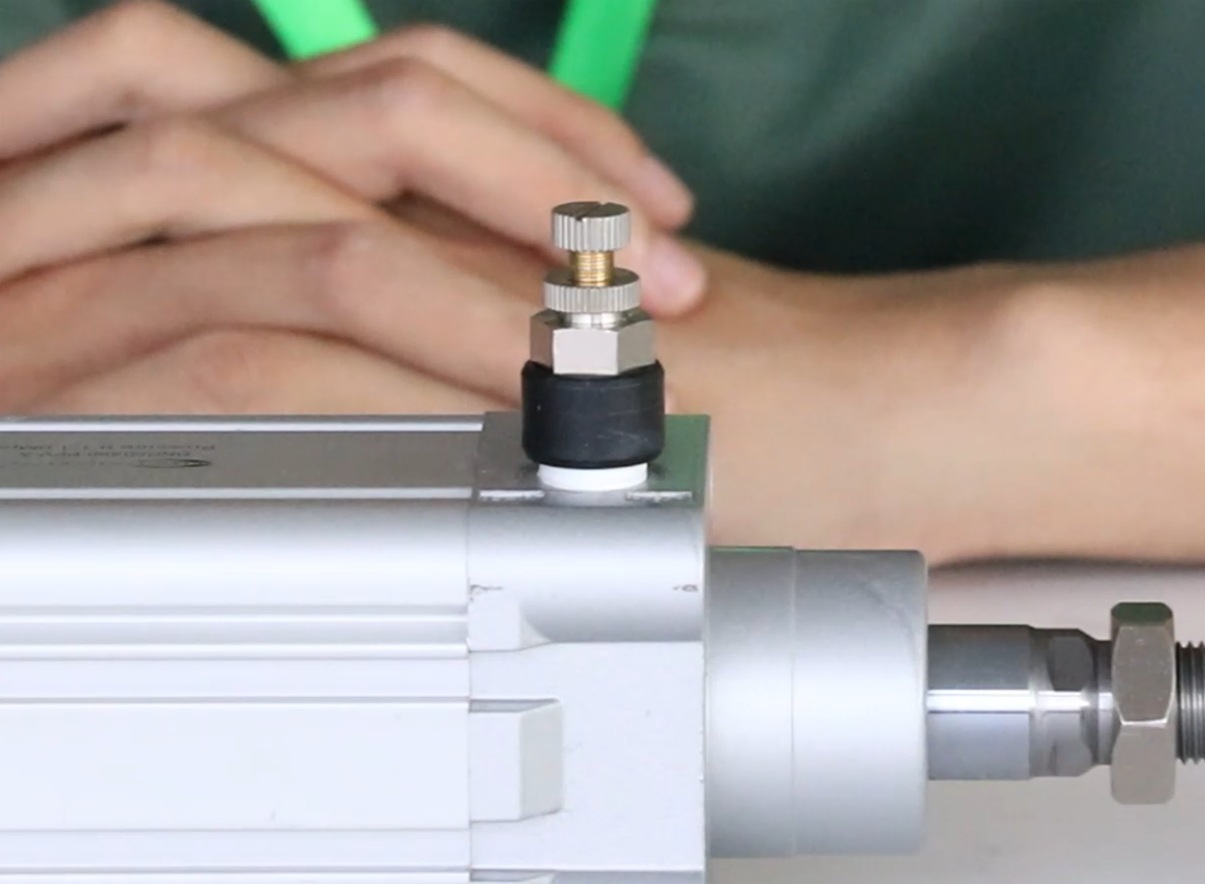

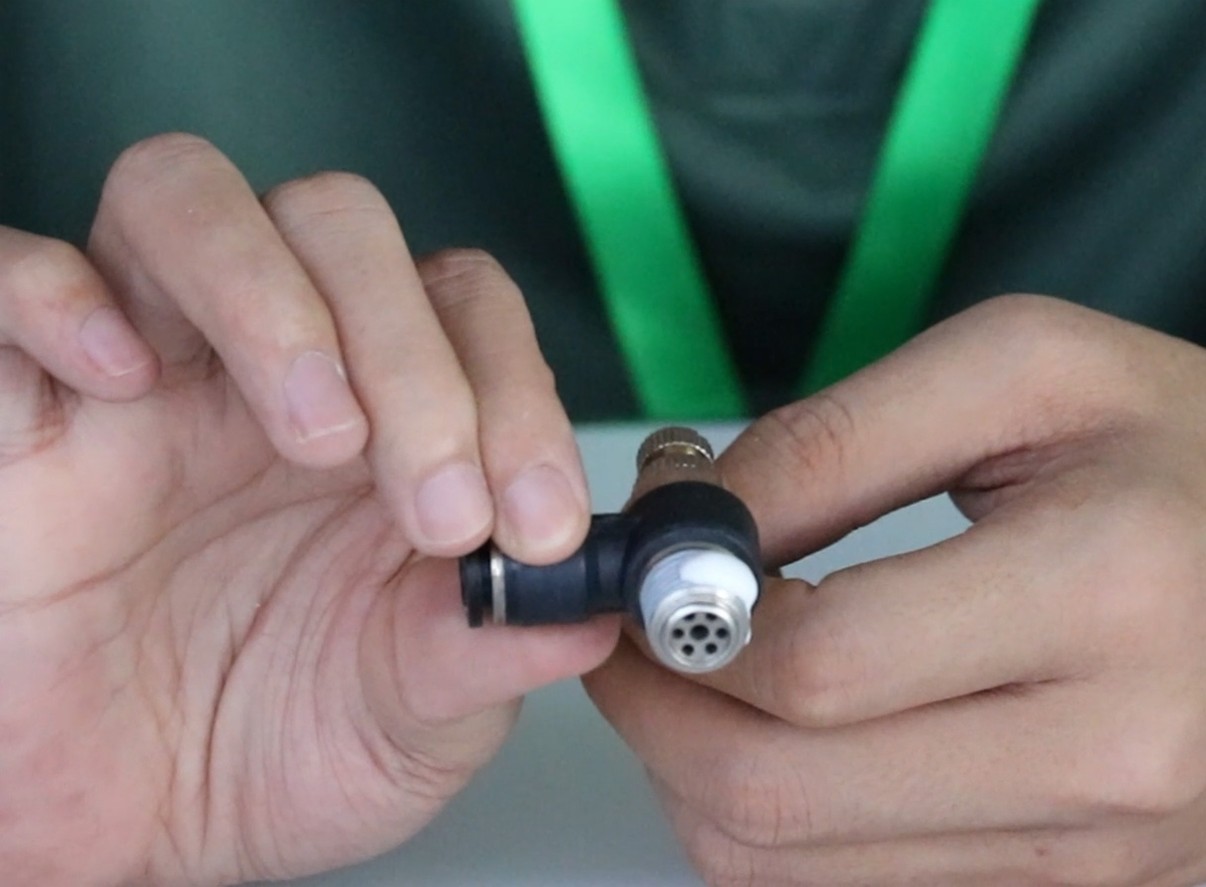

Функция пневматический клапан регулирования скорости заключается в регулировании скорости потока и, следовательно, скорости расширения и сжатия штока поршня, регулируя скорость потока с ручкой. После регулировки он фиксируется контргайкой.

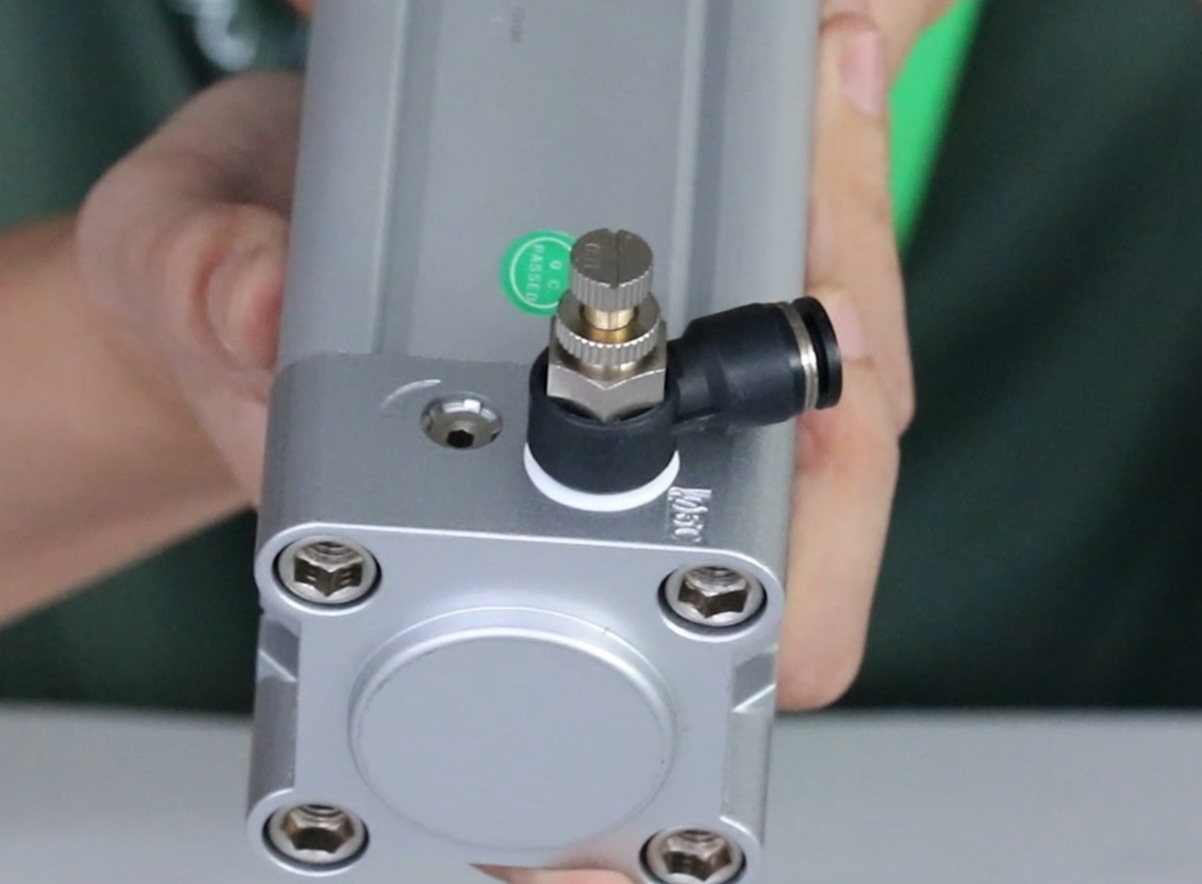

Перед установкой клапан регулирования скорости необходимо запечатать с помощью резьбовых герметиков или ленты для резьбового уплотнения обеспечить его герметичность во время работы. Вверните клапан регулирования скорости в порты впуска и втягивания пневмоцилиндра с помощью гаечных ключей с открытым зевом.

Способ уплотнения 1: Ленты для уплотнения резьбы

① Отрежьте ленты, уплотняющие резьбу, которые можно обернуть вокруг разъемов для 3-4 оборота (конкретную длину можно рассчитать по диаметру резьбы фитинга).

② Ширина лент резьбового уплотнения должна не превышать нижняя часть резьбы. Если слишком широкая, ее можно сложить и смотать. Оберните ленты уплотнения резьбы вокруг резьбы против часовой стрелки. Без заусенцев, без нитей и аккуратной поверхности. после намотки квалифицирован.

* Если ленты уплотнения резьбы выходят за пределы резьбы или намотаны неравномерно, в процессе скручивания мусор попадет в корпус клапана, что приведет к срабатыванию пневматического электромагнитного клапана. застрять и не работать.

Способ герметизации 2: Резьбовые герметики

* Подробная ссылка на видео по установке: Как подключить и установить пневматические электромагнитные клапаны

② Установка электромагнитного клапана

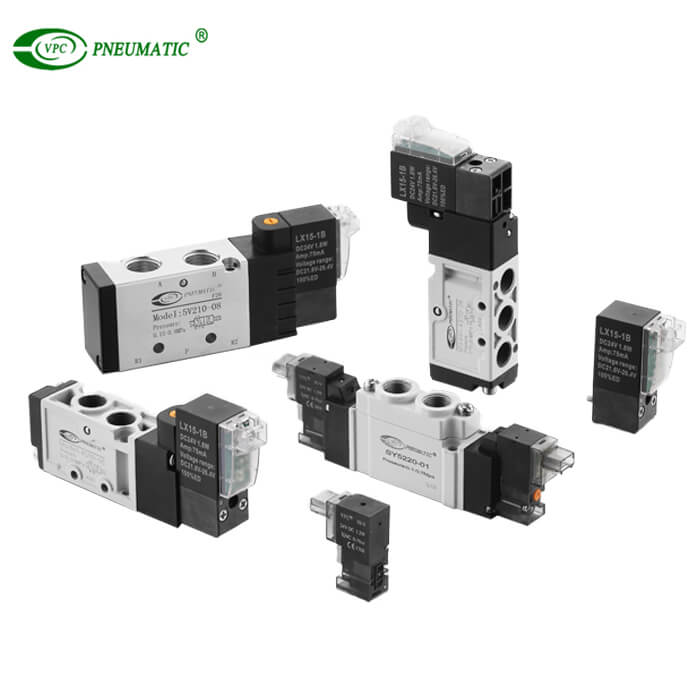

Функция установки пневматический электромагнитный клапан в основном предназначен для переключения источника воздуха и обеспечения возвратно-поступательного движения штока поршня в пневматическом цилиндре.

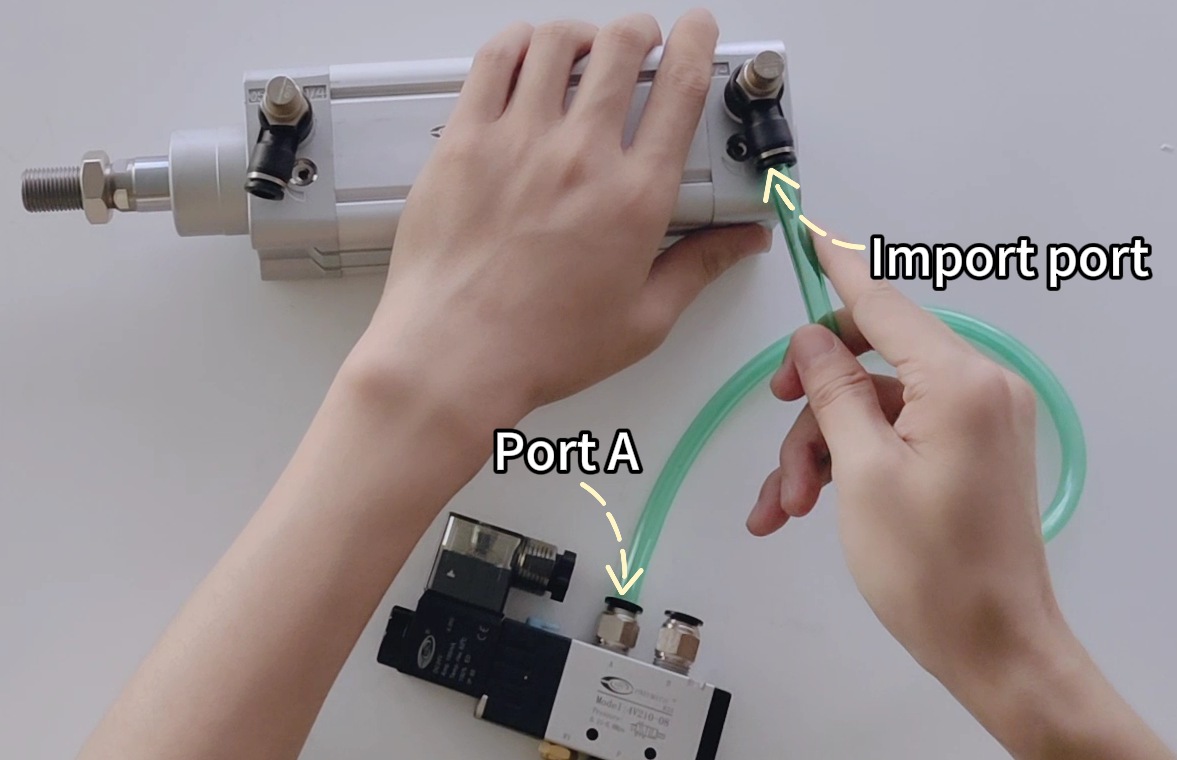

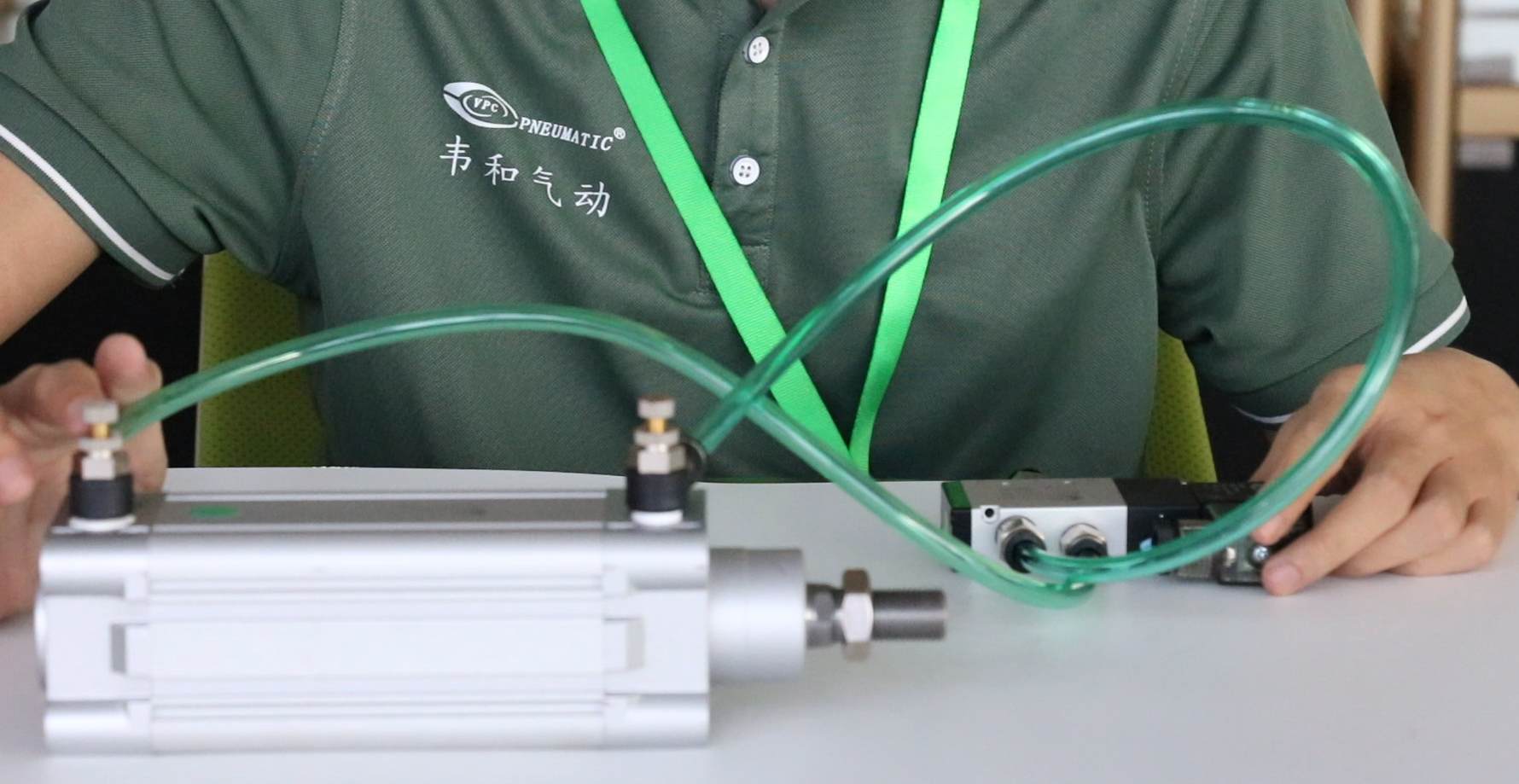

Вставьте воздушный шланг в рабочий порт А электромагнитного клапана, а другой конец в импортный порт в нижней части цилиндра.

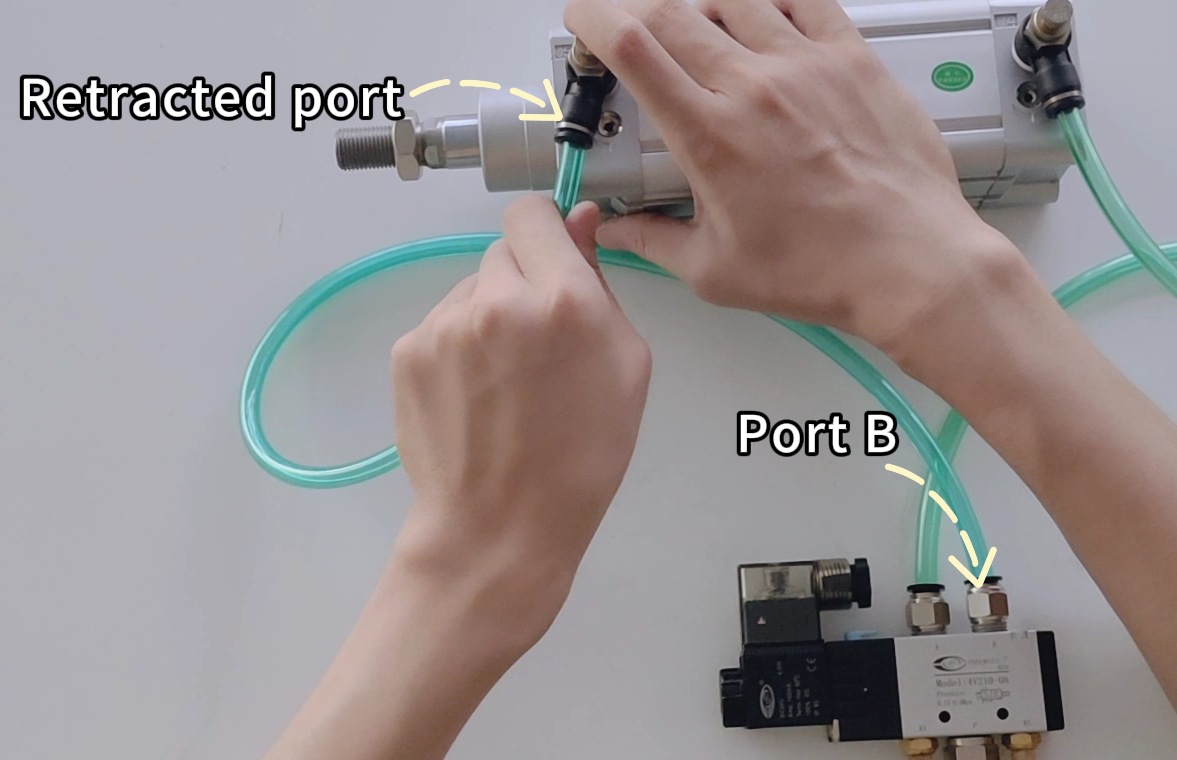

Вставьте пневматическая трубка в работу порт Б электромагнитного клапана, а другой конец в убранный порт в верхней части пневмоцилиндра.

* Воздушная трубка можно повторно подключить нажав на пружину соединителя, чтобы разблокировать и вытащить воздушную трубку.

3. Проверка безопасности

① Убедитесь, что все крепления надежно закреплены и не ослабнут.

② Проверьте все точки подключения на наличие утечка воздуха.

③ Убедитесь, что вся система безопасна во время работы.

4. Принцип работы и тестирование

① Принцип работы

Подайте питание и включите источник воздуха, воздух поступает в рабочий порт A из впускного порта P, порт A вентилируется, чтобы достичь воздушный цилиндр порт расширения, и шток поршня цилиндра начинает выполнять действие расширения. Воздух поступает в порт B из порта втягивания и выходит в порт R2.

При отсутствии питания реверс можно регулировать с помощью ручной переключатель. При нажатии на переключатель воздух поступает из впускного порта P в рабочий порт B, который вентилируется и достигает втягивающего порта, где шток поршня пневматического цилиндра втягивается. Воздух поступает в порт А электромагнитного клапана через воздухозаборник и выходит в порт R1.

Пневматическая регулировка подушки.

Воздушная подушка регулируется до необходимого размера путем поворота подушки шестигранным ключом, таким образом защита уплотнителей подушек во время действия пневмоцилиндра и увеличения срока службы пневмоцилиндра.

② Тестирование

- Включите источник воздуха и отрегулируйте Регулятор воздуха АР до надлежащего рабочего давления.

- Проверьте работу несколько раз, чтобы убедиться, что пневматический цилиндр движется плавно и отсутствие утечки воздуха или застоя.

- Отрегулируйте клапан управления скоростью пневмоцилиндра, чтобы получить идеальную скорость движения.

После завершения установки и испытаний пневматический цилиндр регулярно обслуживается и обслуживается для обеспечения правильной работы.

Выше описана установка пневматического цилиндра и аксессуаров. Если у вас есть какие-либо вопросы о пневматических цилиндрах или других пневматических компонентах, пожалуйста, свяжитесь с ВПК. Мы будем рады помочь вам.
