| материал: | |
|---|---|
| Заседание: | |
| Диапазон инсульта: | |
| Качественная гарантия: | |
Описание продукта

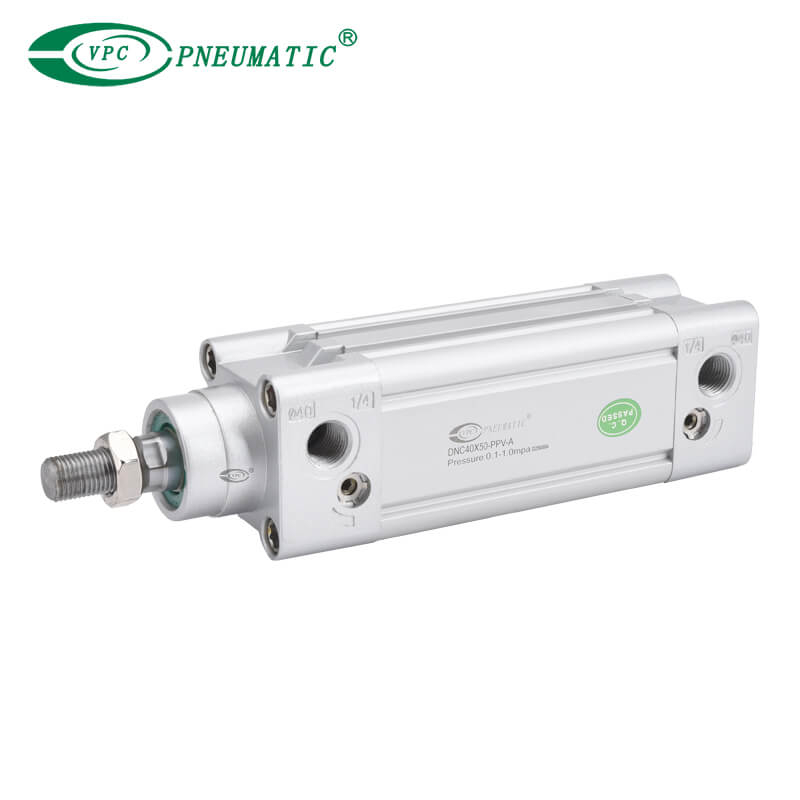

DNC-серия ISO 15552 ( ISO 16431 ) Пневматические приводы используются для обеспечения прямолинейного линейного движения для различных применений.
1. Уплотнение поршня состоит из двух односторонней конструкции уплотнения Y-образной формы, которая имеет функцию компенсации, длительный срок службы и низкое давление запуска.
2. Квадратная алюминиевая труба без повязки имеет хорошую коррозионную стойкость.
3. Регулировка буфера цилиндра гладкая и устойчивая.

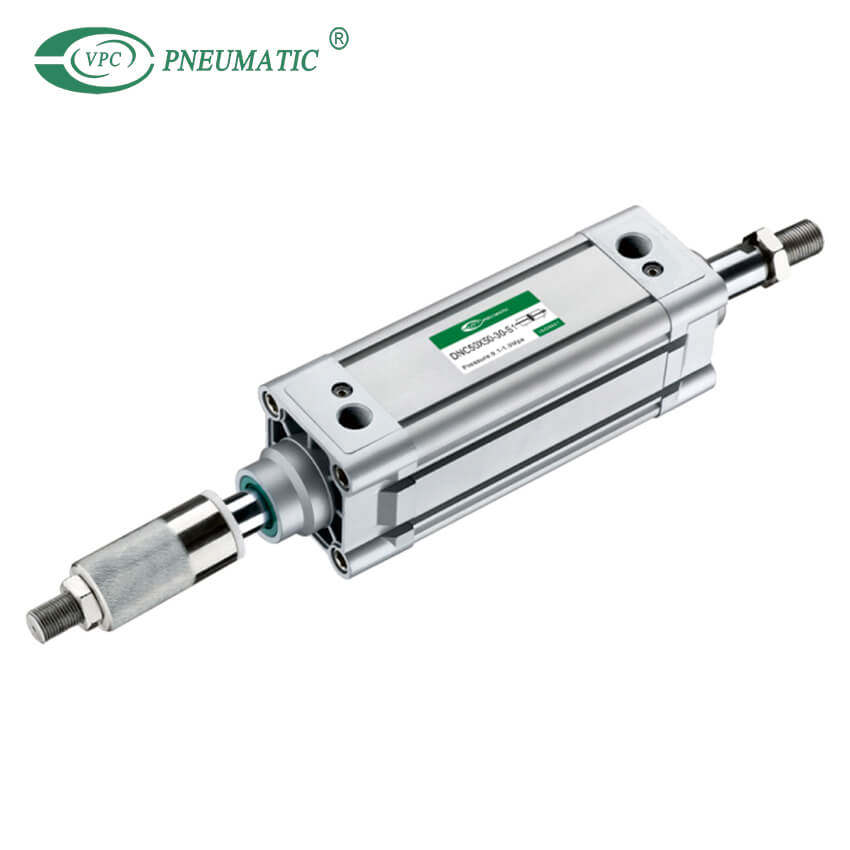

4. Доступно в качестве однократного актерского мастерства (пружина Extend или Spring Return Actuators) и стилей двойной действия с конфигурациями с одним стержнем или двойным стержнем, не мошенническими и точными моделями, не относящимися к моделям.
5. Цилиндры и аксессуары для установки с несколькими спецификациями являются необязательными.
Спецификации продукта
| Заглушка (мм) | 32 | 40 | 50 | 63 | 80 | 100 | 125 |
| Актерский тип | Двойная игра | ||||||
| Рабочая среда | Чистый воздух (фильтрация 40 мкм) | ||||||
| Монтажный тип | Серия DNC: базовый тип FB FB CA CB LB TC TC-M | ||||||
| Серия DNC-S2: базовый тип FA LB TC TC-M | |||||||
| Диапазон рабочего давления | 0,1-1,0 МПа | ||||||
| Гарантированное давление | 1,35 МПа | ||||||
| Рабочая температура | 5-70 ℃ | ||||||
| Скорость диапазона | 50-800 мм/с | ||||||
| Тип подушки | Регулируемая подушка | ||||||
| Подушка | 24 мм | 32 мм | |||||
| Размер порта | G1/8 | G1/4 | G3/8 | G1/2 | |||
Основные измерения
FAQ
Q1 Каков стандарт ISO для пневматического цилиндра?
Стандарт цилиндра ISO 6431 относится к размерам основного продукта и размеру цилиндра при применении креплений и аксессуаров.
Q2. Что такое размер хода в пневматическом цилиндре?
Цилиндры доступны в отверстиях 32, 40, 50, 63, 80, 100 и 125 мм, с длиной хода от 10 мм до 100 мм. Цилиндры с одним действием с возвращением пружины в направлении втягивания доступны в длине хода до 80 мм.
Q3 Как мне повысить давление в моем пневматическом цилиндре?
Другим способом увеличения или уменьшения сил, генерируемых цилиндром, является выбор цилиндра с более значительным (большей силой) или меньшим (менее силой) диаметром. Помните, чем больше диаметр, тем больше площадь поверхности поршня и чем больше давление.
Q4 Как отрегулировать скорость воздушного цилиндра?
Когда поршень цилиндра простирается, воздух позади него сжимается, потому что воздух не может легко убежать. Когда вы затягиваете винт управления потоком, движение поршня замедляется, потому что воздух еще больше ограничен. Контролирует скорость цилиндра или ограничивает воздушный поток. Просто поверните клапан иглы, чтобы отрегулировать скорость воздуха.
Q5 Как вычислять силу пневматического цилиндра?
Используйте диаметр цилиндра (D) для расчета рабочей области цилиндра (A), которая является a = π × d² / 4.
Определите рабочее давление (P) внутри цилиндра.
Умножьте давление (P) на область (A). Таким образом, вы рассчитываете теорию пневматических цилиндров ..
◆ Калькулятор силы пневматического цилиндра
Q6: Вы продаете комплекты для ремонта пневматических цилиндров?
Да, мы продаем все типы комплектов по ремонту цилиндров и других аксессуаров. Пожалуйста, свяжитесь с нами, если вам это нужно.
