◆ Официальный веб -сайт испанского языка VPC
Настроенный высокоскоростный цилиндр VPC с максимальной скоростью поршня 2500 мм/с и максимальной рабочей частотой 12 Гц может легко справиться с требовательными задачами, такими как высокоскоростное отторжение и сортировка.
1. Принцип работы
Настроенный высокоскоростный высокоскоростный цилиндр VPC представляет собой однополовный цилиндр двойного действия . То есть сжатый воздух попеременно входит в два конца цилиндра для достижения возврата поршневого движения поршня.
Высокоскоростные высокочастотные цилиндры широко используются в оборудовании, которое требует быстрого возвратного движения, и широко используются в электронном производстве, технологии , автоматизированной логистической упаковки и других областях.
2. Особенности продукта
Максимальная скорость поршня: 2500 мм/с
Максимальная работа по эксплуатации: 15 Гц
Кинетическая энергия: 1,5 раза (по сравнению со стандартным продуктом)
Уменьшенное воздействие из -за пересмотра структуры подушки
Снижение веса движущихся частей (поршневый стержень, поршень и т. Д.)

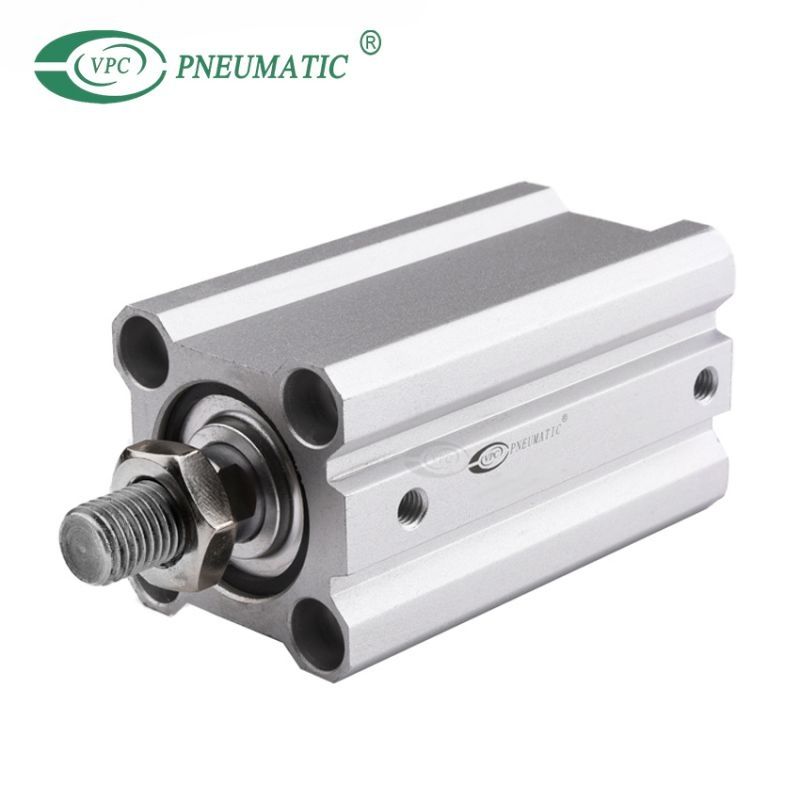

| Тип | VCM2 | VCQ2 |
| Материал | Нержавеющая сталь | Алюминиевый сплав |
| Гладить | Подходит для применений с длинным инсультом | Подходит для применений с коротким ходом |
| Тип подушки | Амортизация + резиновая амортизация (регулируемая, подходит для длинного хода и амортизационного поглощения) | Встроенная резиновая подушка (подходит для короткого хода и быстрого переключения) |
| Грузоподъемность | Большая тяга, подходящая для зажима и толкания | Более быстрый ответ, подходит для сортировки и сбора |
| Установка | Требуется более длительное пространство установки . Подходит для зажима и исправления кронштейнов | Компактный цилиндр, экономия пространства. Подходит для установки в средах , ограниченных пространством . |
3. Применение высокоскоростного цилиндра

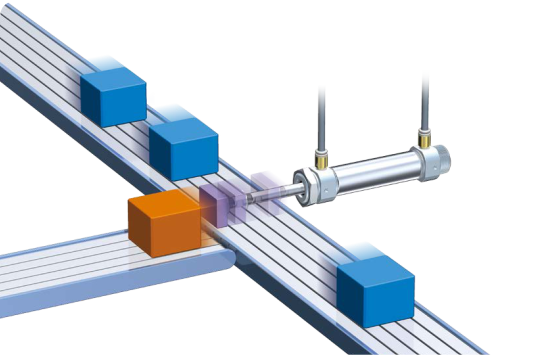

① Процессы высокоскоростного отказа : отказ от несоответствующих продуктов
② Автоматическая логистика-высокая система сортировки : автоматическое оборудование для сортировки пакетов на высокой скорости

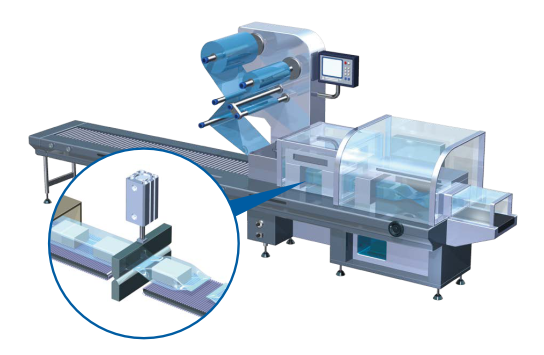

③ Горизонтальные процессы упаковки наволочки : резка пакет
Отказ от несоответствующих продуктов
Резка пакета после теплового уплотнения
④ Автоматизация медицинского оборудования : автоматизированные шприцы, системы дозирования лекарств и т. Д.

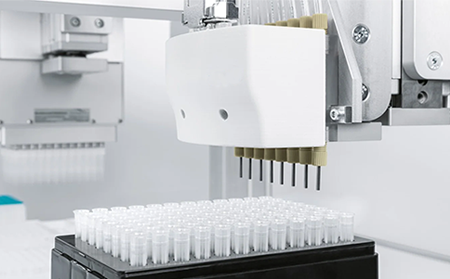

⑤ Лабораторная автоматизация : обработка лабораторных образцов, автоматизированное разделение оборудования и т. Д.

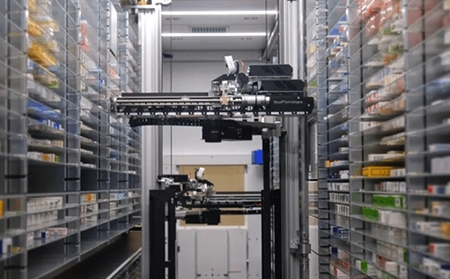

Автоматическая медицина больницы
Обработка образцов лабораторной автоматизации
⑥ Автомобильное производство : быстрая сварка, позиционирование роботизированных рук и т. Д.

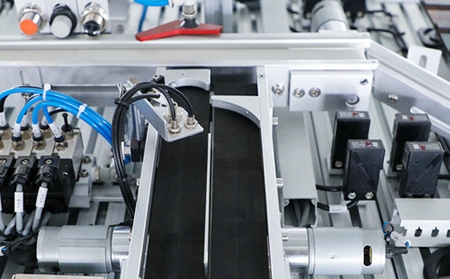

⑦ 3C Тестирование продукта : высокочастотное быстрое обнаружение и тестирование
⑧ Электронная производственная отрасль : Система поверхностного крепления (SMT) требует высокоскоростного и точного выбора и монтажа электронных компонентов, таких как резисторы, конденсаторы, чипы IC и т. Д.
Быстрая сборка и позиционирование точных электронных компонентов
Высокочастотное быстрое обнаружение и тестирование
Чтобы сделать высокоскоростные высокочастотные цилиндры, имеют лучшую производительность в различных средах применения, они обычно используются в сочетании с соленоидными клапанами , точности регулятора давления , воздуха , а магнитные датчики переключаются для повышения эффективности всей системы.
Соленоидный клапан : используйте соленоидные клапаны 4V серии, чтобы быстро переключить источник воздуха.
Регулятор точного давления : используйте регулятор точного давления в серии IR, чтобы контролировать скорость движения цилиндра.

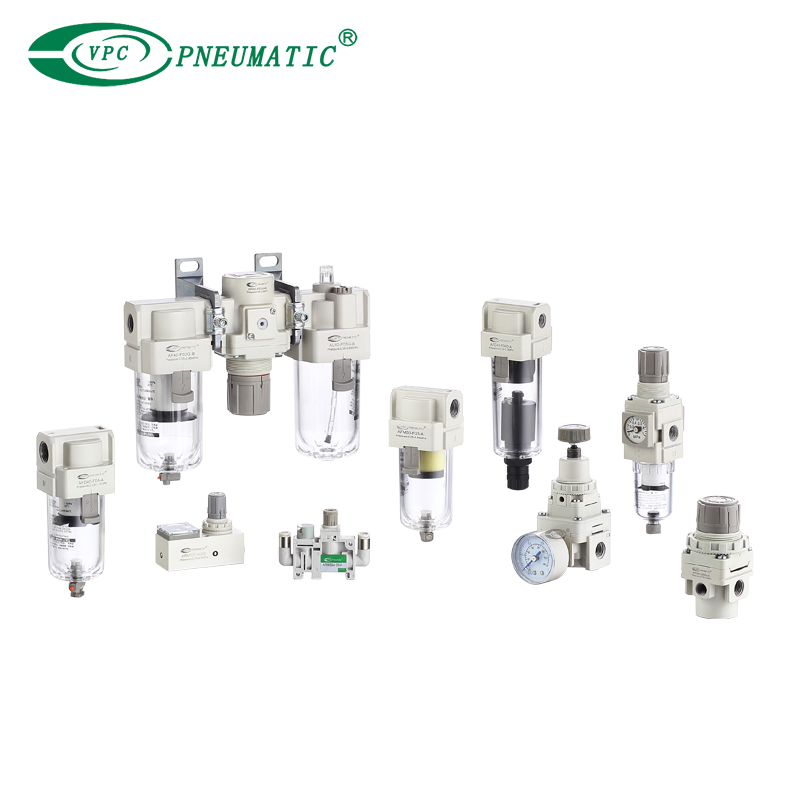

Подразделения воздуха : используйте серию FRL (смазка регулятора фильтра), чтобы сохранить источник воздуха в чистоте и продлить срок службы цилиндра.
Магнитный переключатель тростника : используйте с различными типами магнитных переключателей, таких как CS1-U , CS1-G, чтобы точно определить положение поршня цилиндра.
Контроллер скорости : используется с клапаном управления скоростью VSC , ASP , чтобы отрегулировать удлинитель и скорость ретракции стержня поршня цилиндра.
4. Меры предосторожности для использования
Рабочное давление: рабочее давление должно находиться в диапазоне 0,1-1,0 МПа.
Рабочая температура: рабочая температура должна находиться в пределах диапазона -10 ~ 40 ℃.
Выберите соответствующие методы Coushioning в соответствии с частотой использования, такой как резиновая буферизация или буферизация воздуха, чтобы уменьшить удар и продлить срок службы.
Когда цилиндр непрерывно работает на высокой скорости и высокой частоте в течение длительного времени, поверхность цилиндрической трубки может стать горячей . Не прикасайтесь к цилиндрической трубке голыми руками.
Установка контроллера скорости вблизи соленоидного клапана может эффективно уменьшить нагрев цилиндра.
Когда цилиндр перемещается на высокой скорости, удар на конце хода большой. Скорость действия и масса нагрузки могут быть отрегулированы и использованы в диапазоне допустимой кинетической энергии.
У нас есть конкретные , коды упорядочения параметров, , подробные чертежи для индивидуальных высокоскоростных высокочастотных цилиндров, а также различные продукты, используемые с ними. Если у вас есть какие -либо потребности, пожалуйста, свяжитесь с VPC Pneumatic . Добро пожаловать, чтобы проконсультироваться!
