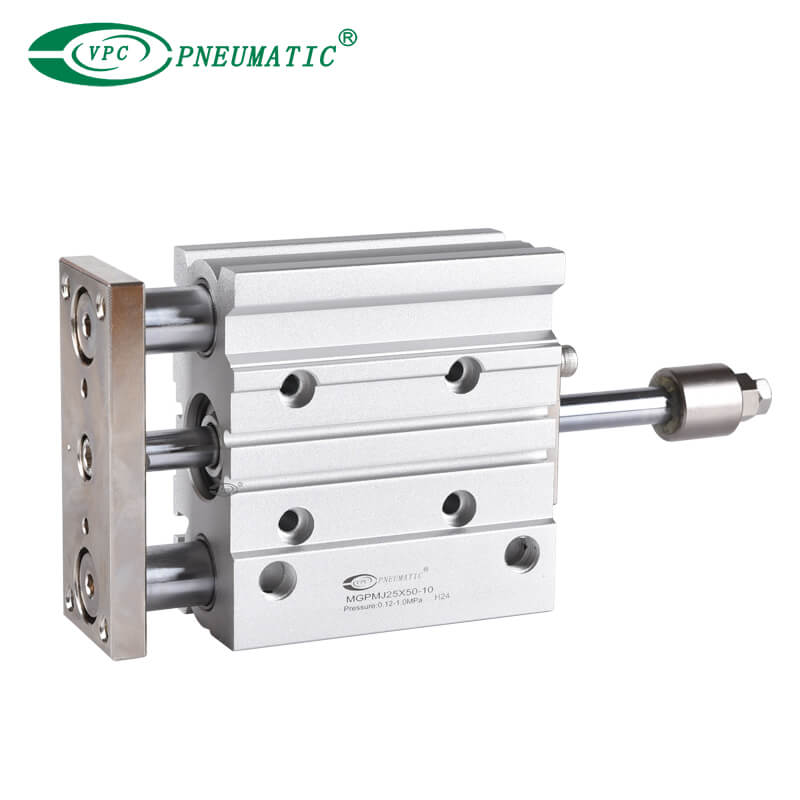

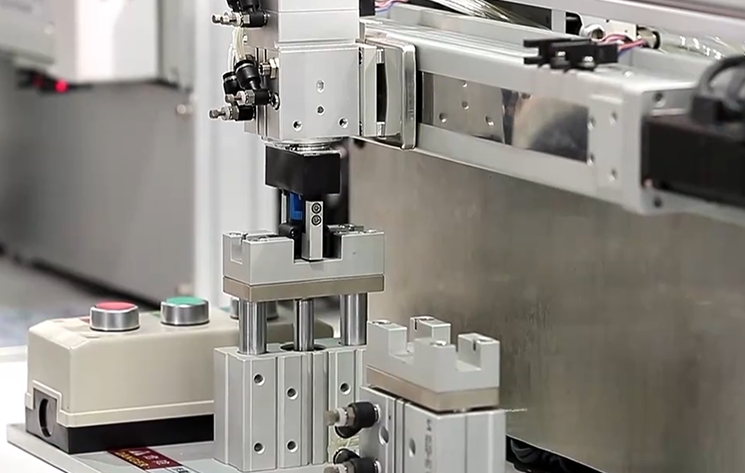

Компактный цилиндр серии MGP интегрирует корпус цилиндра и направляющий стержень. Встроенный направляющий вал эффективно изолирует опору нагрузки от движения поршневого стержня и герметизирующей части, которая может эффективно уменьшить износ поршневого стержня и уплотнения и улучшить долговечность и стабильность цилиндра. Он широко используется в автоматической обработке материалов, такими как нажатие , подъема , зажима и точное расположение.
В качестве основной модели компактный цилиндр MGP -серии имеет следующие функции:
Доступны три типа направляющих подшипников
Дополнительный выключатель магнитного тростника, воздушная подушка, финальный замок
Различные диаметры цилиндров ( 12-100 мм ) и удары (1 0-400 мм ) доступны
Можно использовать в качестве зажима цилиндра, подъемного цилиндра и толкания цилиндра
4 метода монтажа
1. Спецификация компактных цилиндров серии MGP
| Заглушка (мм) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 |
| Актерский тип | Двойная игра | |||||||||
| Тип подшипника | MGPM: слайд -подшипник Mgpl: Ball втулка | |||||||||
| Доказательство давления | 1,5 МПа | |||||||||
| Максимум Рабочее давление | 1,0 МПа | |||||||||
| Мин Рабочее давление | 0,12 МПа | 0,1 МПа | ||||||||
| Рабочая температура | -10 до 60 ℃ (без замораживания) | |||||||||
| Скорость диапазона | От 50 до 500 мм/с | От 50 до 400 мм/с | ||||||||
| Размер порта | M5x0.8 | G1/8 | G1/4 | G3/8 | ||||||

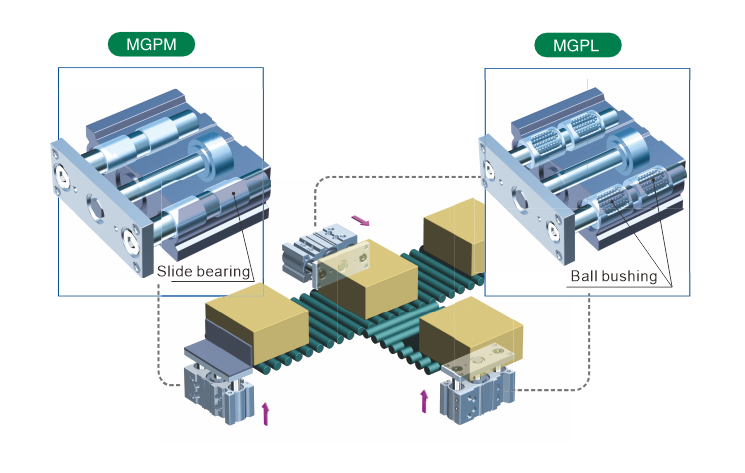

2. Раздвижные подшипники против шариковых подшипников
| Тип | MGPM Компактный направляющий цилиндр: скользящий подшипник | Компактный цилиндр MGPL: втулка шарика |
| Рабочий принцип | Направляющие стержни находятся в прямом контакте с втулки для скольжения трения. | Направляющие стержни отделены от подшипников шариковыми подшипниками, и, катаясь на трениях. |
| Функции | ① Высокая боковая грузоподъемность ② Сильная ударная сопротивление ③ Адаптируется к суровой среде | ① Высокая точность руководства ② Низкая устойчивость к трению ③ Подходит для долгосрочной высокочастотной операции |
| Не добывающая точность | ± 0,08 ° (12 и 16 мм) | ± 0,01 ° (12 и 16 мм) |
| ± 0,07 ° (20 и 25 мм) | ± 0,09 ° (20 и 25 мм) | |
| ± 0,06 ° (32 и 40 мм) | ± 0,08 ° (32 и 40 мм) | |
| ± 0,05 ° (50 и 63 мм) | ± 0,06 ° (50 и 63 мм) | |
| ± 0,04 ° (80 и 100 мм) | ± 0,05 ° (80 и 100 мм) | |
| Максимум радиальная нагрузка | 1500N | 1000N |
| Скоростная адаптация | Подходит для низкой скорости или стационарных применений | Подходит для высокоскоростных или высоких применений |
| Экологическое сопротивление | Подходит для рабочей среды с большим количеством пыли , высокого воздействия или влажности. | Требует хорошего герметизации и смазки, подходящих для чистого, Высокая среда. |
3. Как установить и поддерживать цилиндры MGP?
① Метод установки
Тело цилиндра и перегородка оснащены монтажными отверстиями. Существует 4 метода монтажа: верхний монтаж, боковое крепление, нижний монтаж и монтаж с Т-слотом.

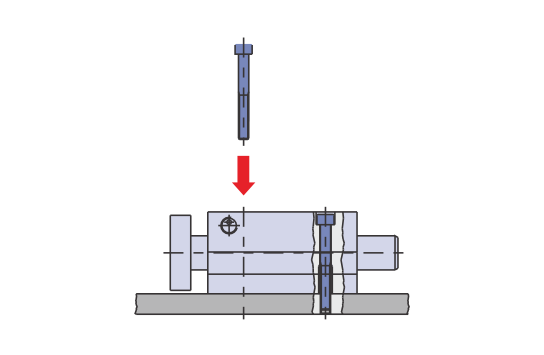

Лучший монтаж

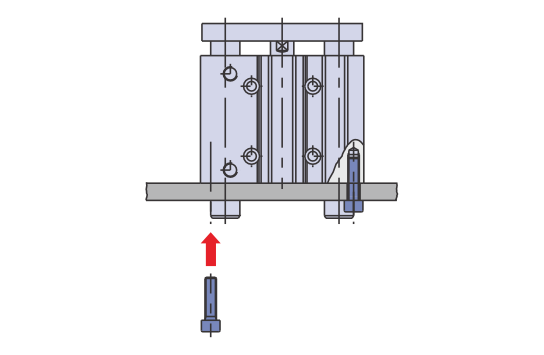

Боковой монтаж

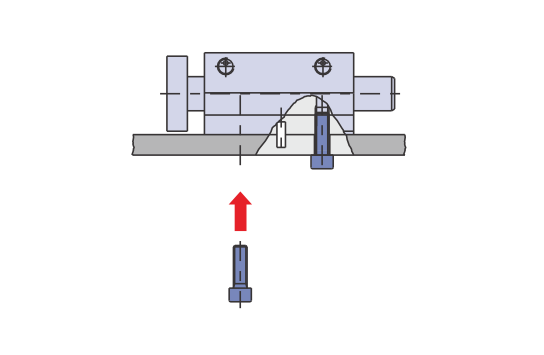

Нижний монтаж

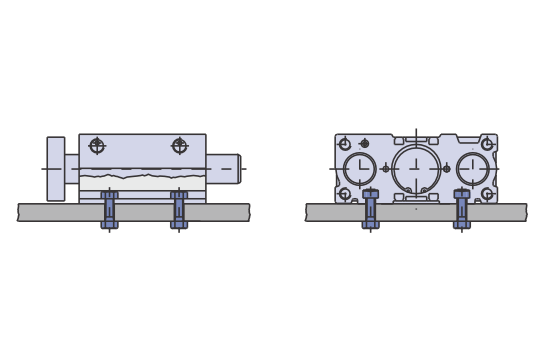

Т-слот боковой монтаж
② Техническое обслуживание
Регулярно проверяйте поршневой стержень и направляющие поверхности , уплотнения поршневого стержня и внешнюю поверхность цилиндра. Ущерб или ржавчина на этих частях могут увеличить трение и привести к опасным ситуациям.
Замените уплотнения , когда утечка воздуха превышает допустимое значение.
Внутренняя утечка: 10 см 3/мин (ANR)
Внешняя утечка: 5 см 3/мин (ANR)
Регулярно очищайте пыль на внешних поверхностях привода и монтажного кронштейна.
Регулярно проверяйте смазку.
4. Выбор модели и применение
| Тип сценария приложения | Конкретные сценарии | Модели |
| Высокое расположение в сборе | Позиционирование модуля камеры, сборка оптических компонентов, штифты платы печатной платы | MGPL |
| Высокочастотное возвратное движение | Линия удара> 60 раз/мин , высокоскоростная автоматическая сортировка | MGPL |
| Штамповка, работа с тяжелой нагрузкой | Заживание приспособлений, заготовка по переворотам, стыковка роботов | MGPM |
| Пыльная или твердая прямая среда | Оборудование для деревообработки, шлифовальное оборудование, металлическая пыльная среда | MGPM |
| Нет смазки | Продовольственный механизм, чистая комната | MGPM |
| Небольшое пространство, медленное движение | Обработка полупроводниковых пластин , смещение размещения чипа | MGPL |
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:
1. В чем разница между цилиндрами MGP и другими компактными цилиндрами?
Цилиндр серии MGP имеет встроенный направляющий вал , высокую боковую нагрузку и функцию некатации, подходящие для сложных нагрузок и высоких требований к точности; В то время как обычные компактные цилиндры не имеют направляющих стержней или слабых направляющих функций , подходящих для линейного толкателя или ограничения положения.
2. Может ли MGPL заменить MGPM для перегрузки?
Нет . Шаровые подшипники имеют низкую грузоподъемность, и перегрузка может привести к деформированию дорожки.
3. Как тип подшипника влияет на производительность цилиндра?
Тип подшипника непосредственно определяет точность движения , нагрузки на , производительность трения , срок службы и применимой среды цилиндра.

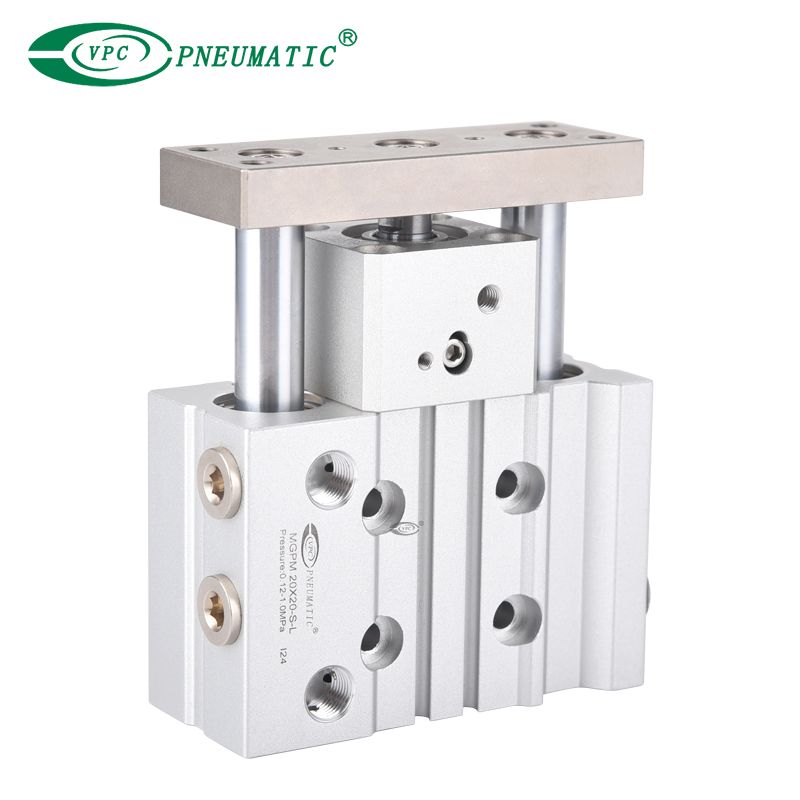

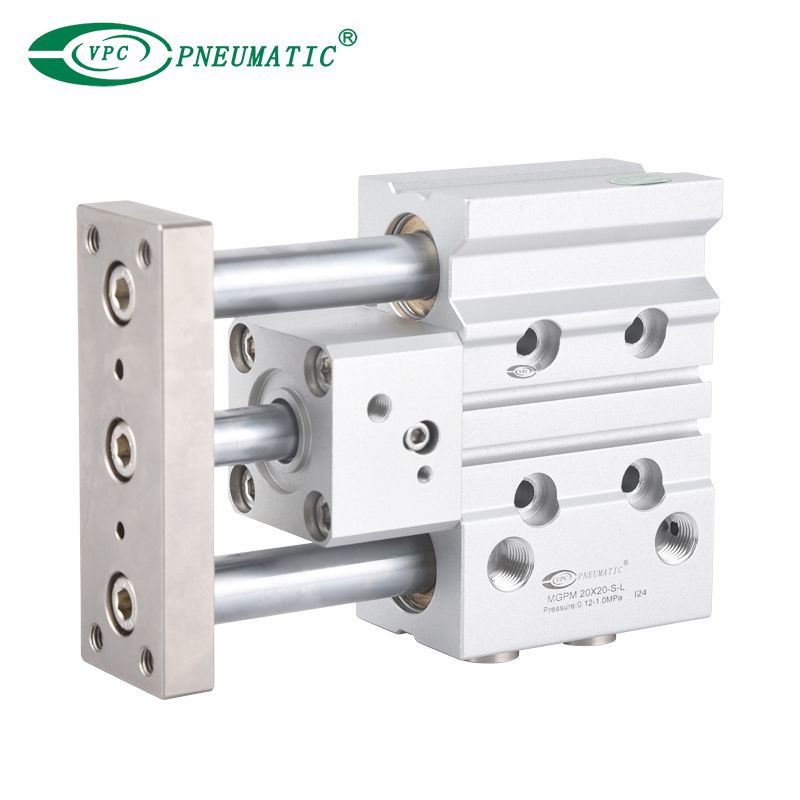

4. Что такое компактный цилиндр MLGP?
Цилиндры с тонким типом MLGP с направляющими стержнями имеют механизм блокировки, который надежно фиксирует поршневый стержень, даже если источник воздуха отключен или давление воздуха истощается, что предотвращает изменение положения цилиндра или нагрузку , обеспечивая безопасную и стабильную работу.
Остановка возможна в любом положении удара
Предотвращает падение и случайное движение
Различные фиксирующие позиции
Функция ручного выпуска
5. Каковы меры предосторожности при установке цилиндров MGP?
① направляющий стержень через резервное отверстие : при установке нижнего монтажа направляющий стержень через отверстие должно быть зарезервировано на монтажной поверхности, чтобы убедиться, что направляющий стержень не блокируется при расширении.
② Требования к выравниванию : цилиндр и нагрузка должны быть хорошо выровнены, чтобы избежать чрезмерной боковой силы и повреждения направляющего стержня и уплотнения.
③ Затяните твердо : используйте винты соответствующих спецификаций и затяните в соответствии с рекомендуемым крутящим моментом для предотвращения ослабления или вибрации.
④ Пространство путешествий : убедитесь, что имеется достаточно места для протяженного стержня, чтобы избежать столкновения или запуска.
Выше приведено конкретные параметры, методы установки, приложения и выбор компактных цилиндров серии MGP, а также ответы на связанные вопросы. Если у вас есть другие вопросы, например, как заказать цилиндры MGP/MGPM/MGPL , VPC может предоставить вам образцы и ответы команды продаж. Добро пожаловать, чтобы проконсультироваться с VPC Pneumatic.
