Описание продукта

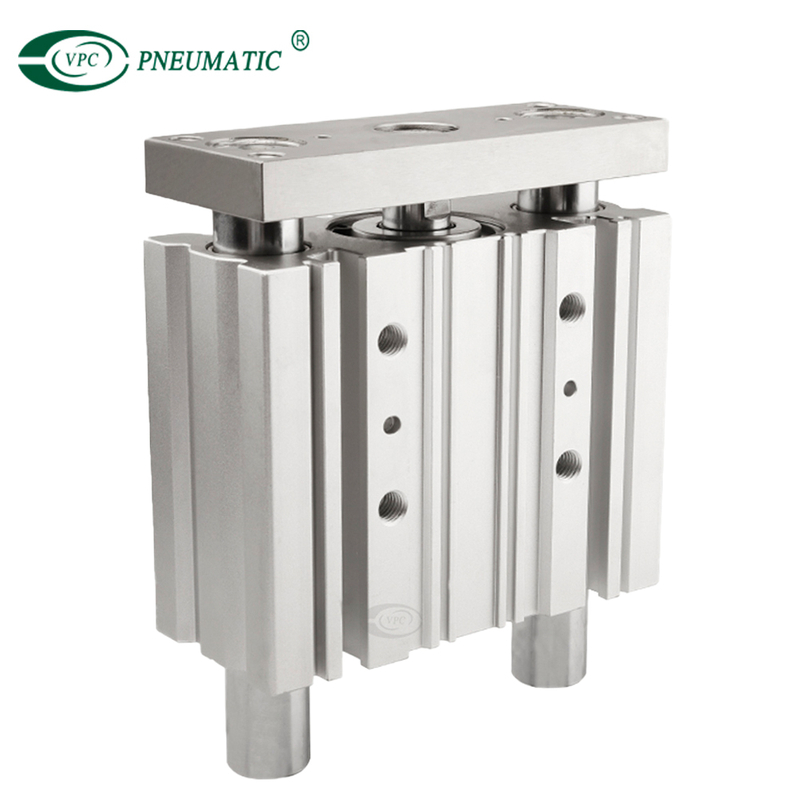

Компактный направляющий цилиндр MGP предназначен для работы с высокими боковыми нагрузками при погрузочно-разгрузочных работах, подъеме и остановке. Цилиндр имеет сверхкомпактную конструкцию за счет включения корпуса цилиндра как части направляющего корпуса.По мере увеличения длины хода увеличивается и длина подшипника, что повышает несущую способность цилиндра.
характеристики продукта
| Отверстие (мм) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | |
| Рабочая среда | Чистый воздух (фильтрация 40 мкм) | ||||||||||
| Действующий тип | Двойное действие | ||||||||||
| Испытательное давление | 1,5 МПа | ||||||||||
| Макс.Рабочее давление | 1,0 МПа | ||||||||||
| Мин.Рабочее давление | 0,12 МПа | 0,1 МПа | |||||||||
| Рабочая температура | От -10 до 60 ℃ (без замерзания) | ||||||||||
| Скорость диапазон | от 50 до 500 мм/с | от 50 до 400 мм/с | |||||||||
| Подушка тип | Резиновый бампер с обоих концов | ||||||||||
| Смазка | Не требуется (без смазки) | ||||||||||
| Толерантность из гладить | +1,5 мm 0 мм | ||||||||||
| Точность без вращения | Подшипник скольжения | ±0,08° | ±0,07° | ±0,06° | ±0,05° | ±0,08° | |||||
| Подшипник шариковой втулки | ±0,01° | ±0,09° | ±0,08° | ±0,06° | ±0,05° | ||||||
| Размер порта | М5Х0,8 | G1/8 | G1/4 | G3/8 | |||||||
Основные размеры
*1) Ссылаться к Раздел EE подробности для в форма из Φ12 к Φ25 с гладить из 50 или меньше.*2) использовать из a слот (ширина ХА, длина ХВ, глубина 3) позволяет для a расслабленный приколоть подача толерантность, с в приколоть дыра (ФХАH9, глубина 6) как в ссылка, без воздействующий монтаж точность. *3) Для бурить размер Φ12 и Φ16, только М5×0,8 порт является доступный.*4) Для бурить размер Φ20 или более, выбор из Рк, ДНЯО, G порт является доступный.
*1) использовать из a слот (ширина ХА, длина ХВ, глубина ХС) позволяет для a расслабленный приколоть подача толерантность, с в приколоть дыра (ФХАH9, глубина XL) как в ссылка, без воздействующий монтаж точность.
*2) Выбор из Рк, ДНЯО, G порт является доступный.
*1) использовать из a слот (ширина Х6, длина 7, глубина 5) позволяет для a расслабленный приколоть подача толерантность, с в приколоть дыра (Φ6H9, глубина 10) как в ссылка, без воздействующий монтаж точность.
*2) Выбор из Рк, ДНЯО, G порт является доступный.
