Описание продукта

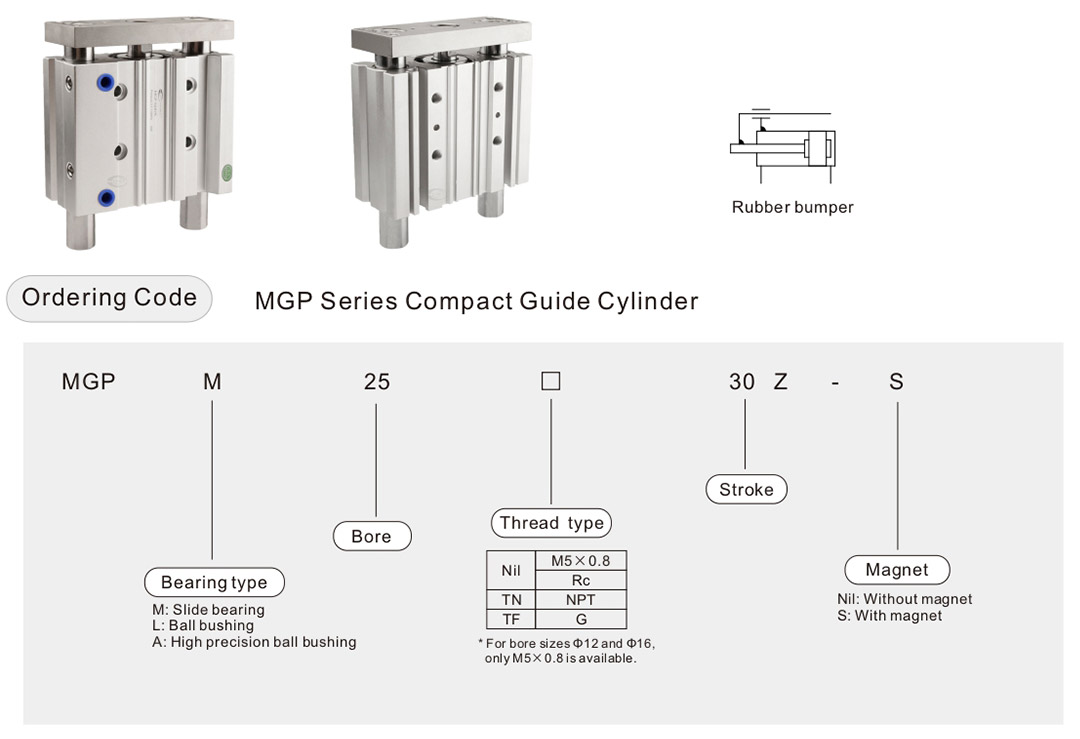

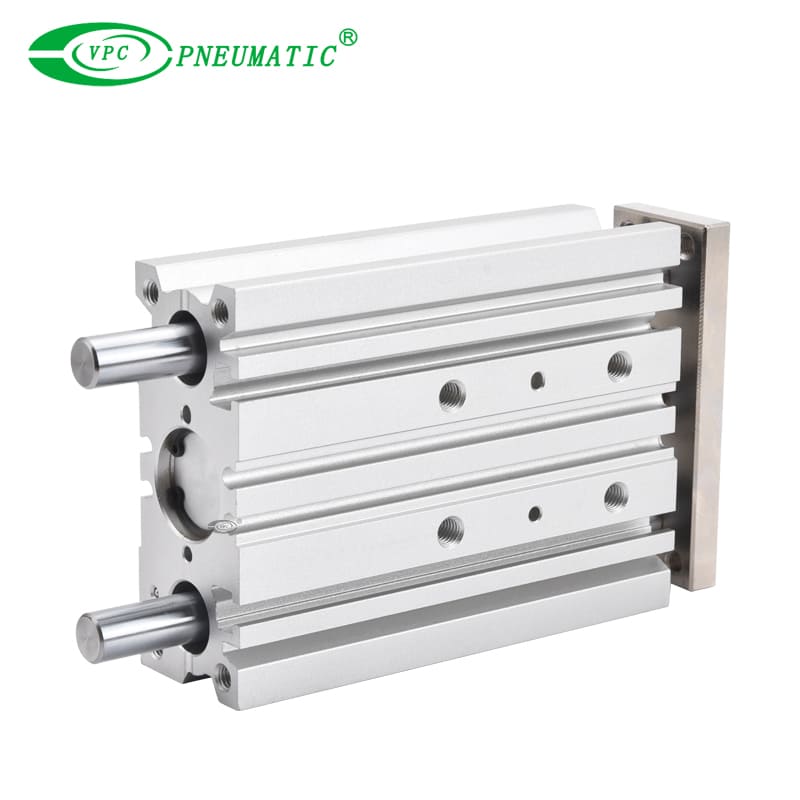

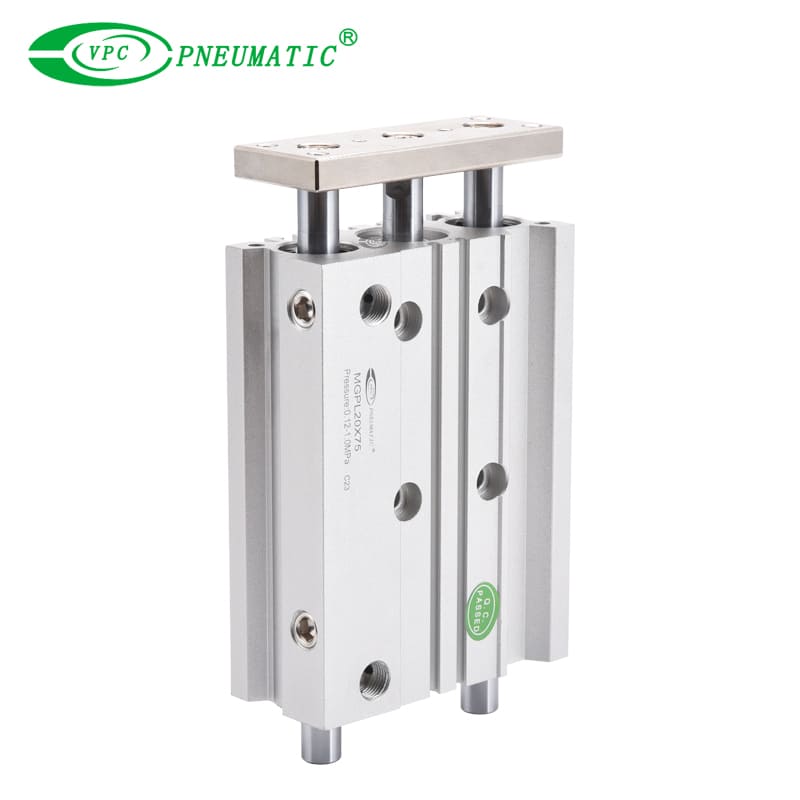

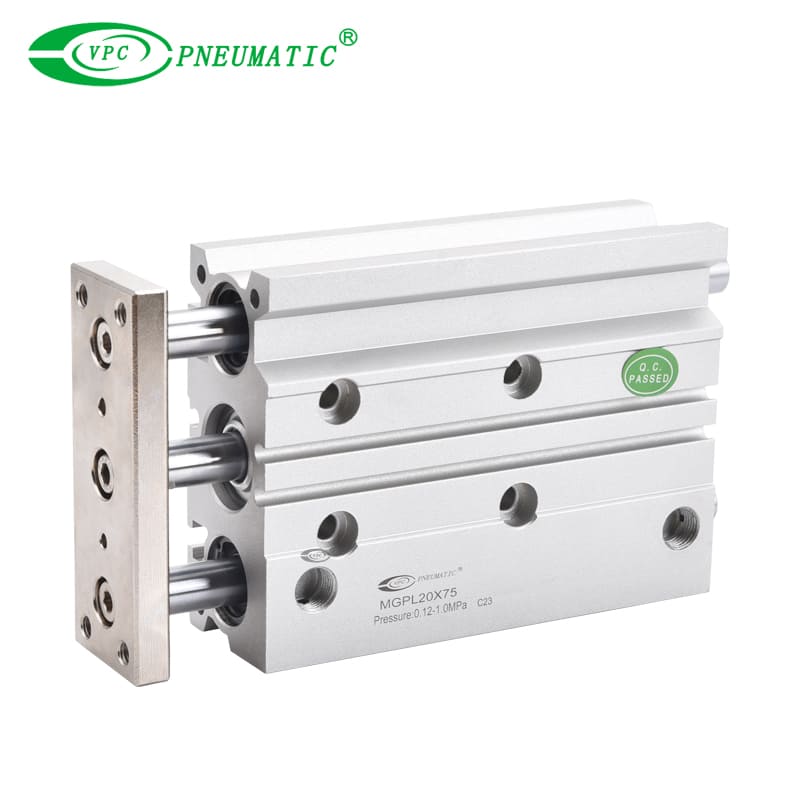

MGPL представляет собой компактный привод тела, интегрированный с внутренними направляющими валами, чтобы изолировать нагрузку от движения стержня и уплотнений привода. Высокая точная втулка для шарика позволяет обеспечить плавную работу, которая обеспечивает стабильную сопротивление движения, подходящую для нажатия и подъема.
Спецификации продукта
| Заглушка (мм) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | |
| Рабочая среда | Чистый воздух (фильтрация 40 мкм) | ||||||||||
| Актерский тип | Двойная игра | ||||||||||
| Доказательство давления | 1,5 МПа | ||||||||||
| Максимум Рабочее давление | 1,0 МПа | ||||||||||
| Мин Рабочее давление | 0,12 МПа | 0,1 МПа | |||||||||
| Рабочая температура | -10 до 60 ℃ (без замораживания) | ||||||||||
| Скорость диапазона | От 50 до 500 мм/с | От 50 до 400 мм/с | |||||||||
| Тип подушки | Резиновый бампер на обоих концах | ||||||||||
| Смазка | Не требуется (не смазка) | ||||||||||
| Терпимость к инсультам | +1,5 мм 0 мм | ||||||||||
| Не поднимая аккуацию | Слайд | ± 0,08 ° | ± 0,07 ° | ± 0,06 ° | ± 0,05 ° | ± 0,08 ° | |||||
| Шариковая втулка | ± 0,01 ° | ± 0,09 ° | ± 0,08 ° | ± 0,06 ° | ± 0,05 ° | ||||||
| Размер порта | M5x0.8 | G1/8 | G1/4 | G3/8 | |||||||

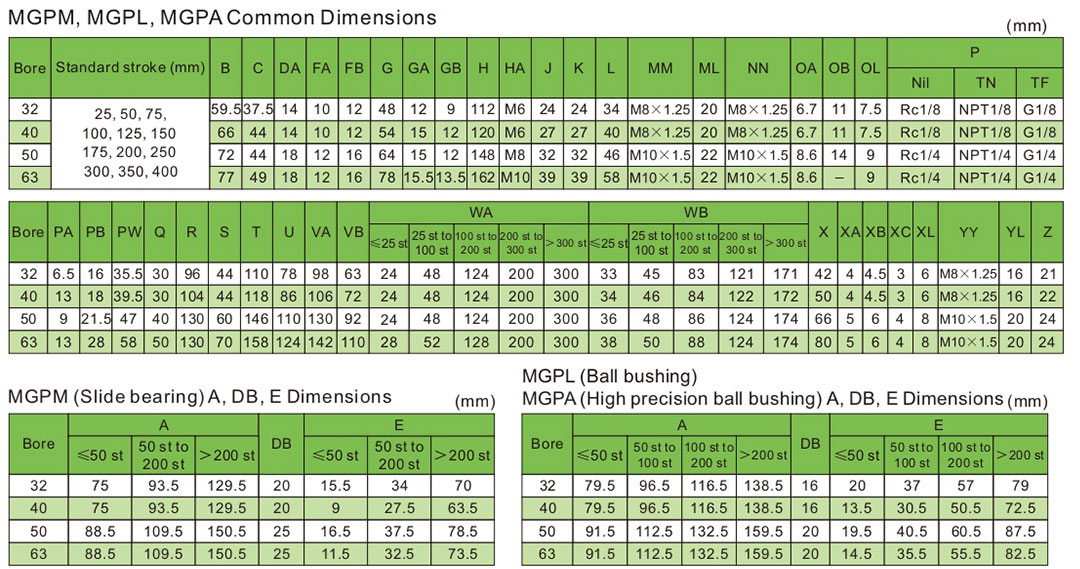

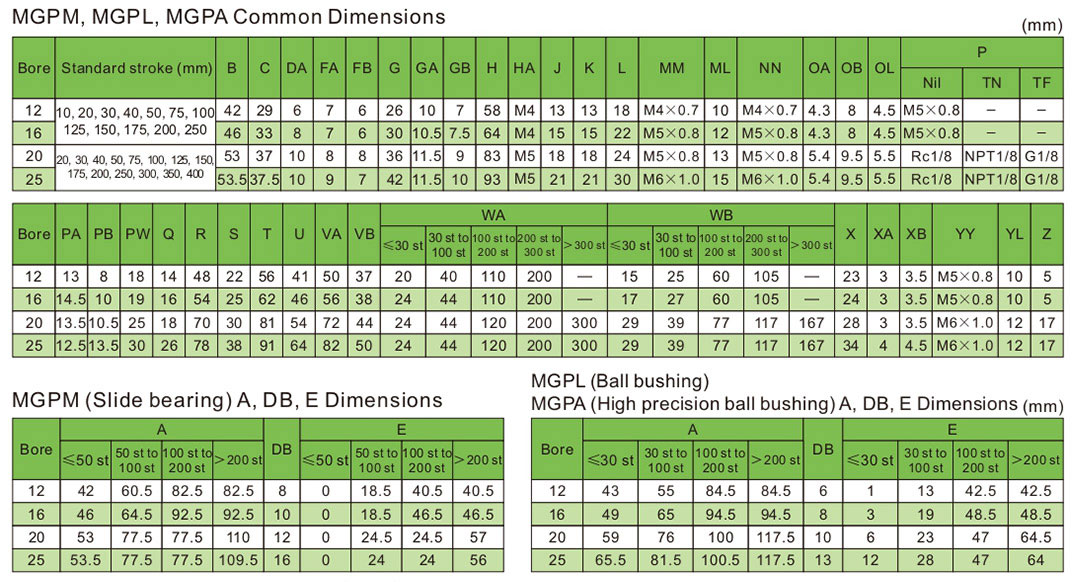

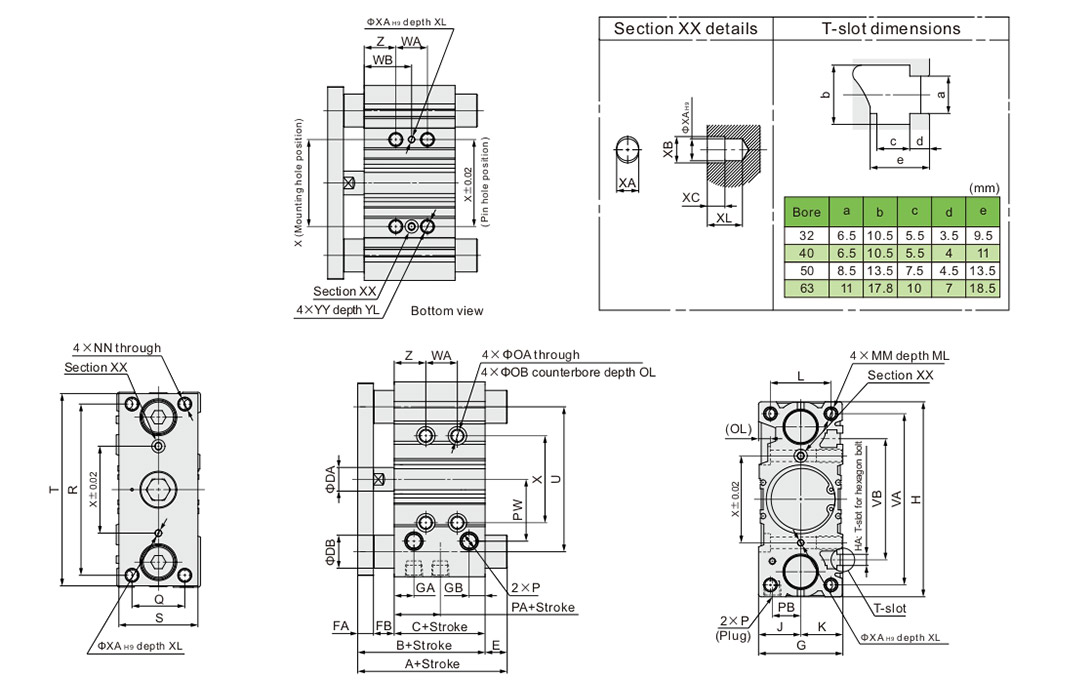

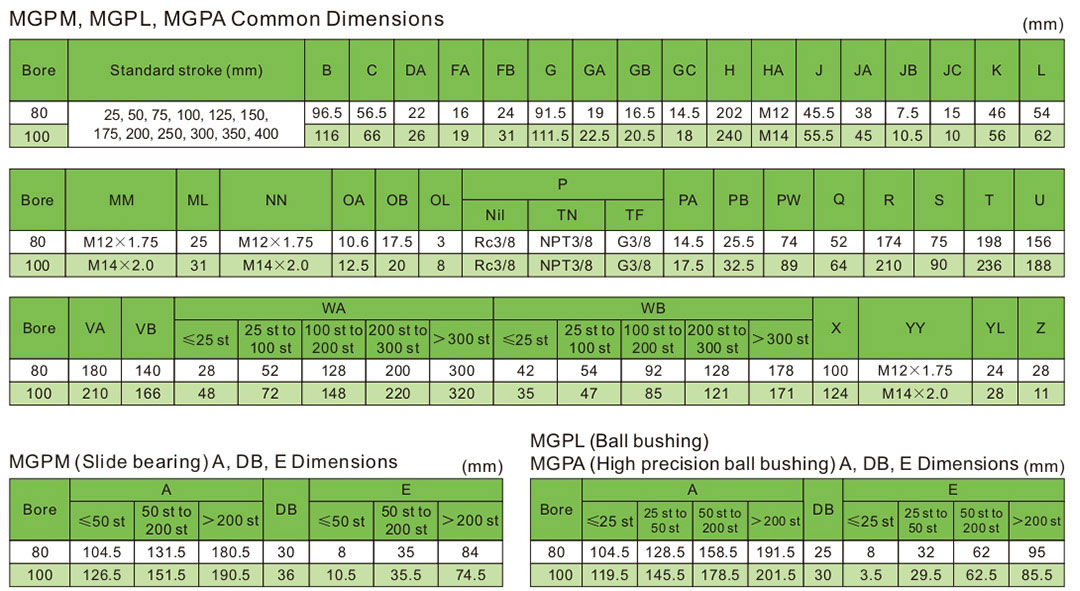

Основные измерения

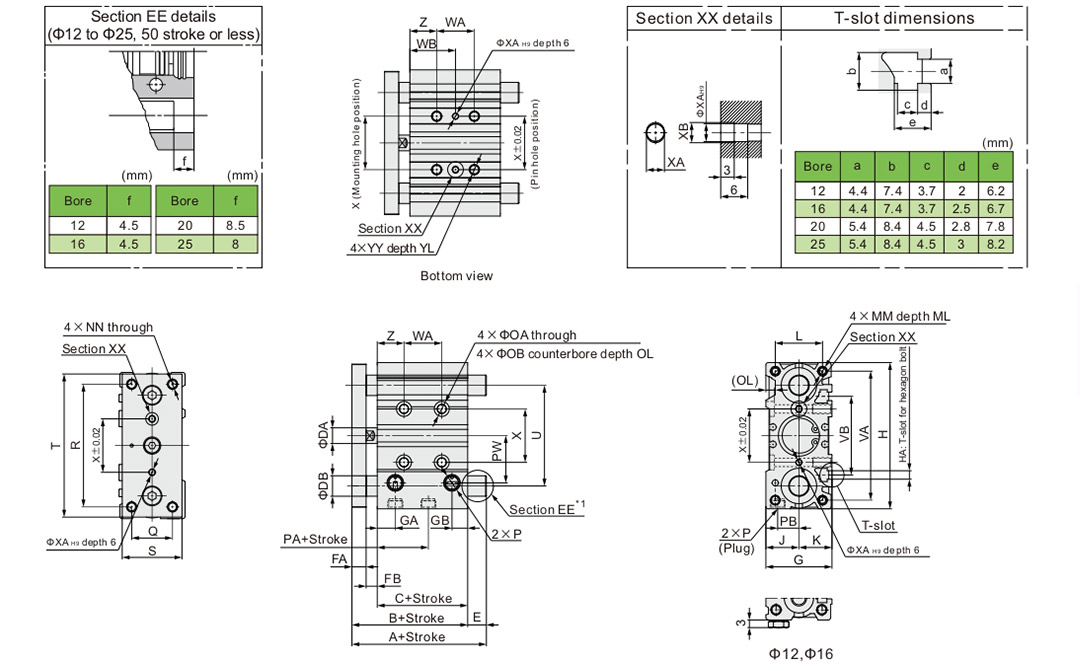

* 1 ) См . Детали раздела EE для формы φ12 до φ25 с ходом или 50 менее .
* 2) Использование слота (ширина xa, длина XB, глубина 3 ) позволяет уладить устойчивость к штифту с отверстием штифта ( φxa H9 глубина 6) в , качестве эталона , не влияя на точность монтажа .
*3) для размера отверстия φ12 и φ16 доступен только порт M5 × 0,8 .
* 4) Для размера отверстия φ20 или более доступен выбор RC , NPT , G.
* 1) Использование слота ( ширина xa, длина XB, глубина XC) позволяет обеспечить расслабленную толерантность к штифу с отверстием для штифта ( φxa H9 глубина , XL ) в качестве
Ссылка, не влияя на точность монтажа .
*2) Выбор RC , NPT, G -порт доступен .
* 1) Использование слота (ширина x6, длина 7, глубина 5) позволяет обеспечить расслабленную толерантность шага с штифтом с отверстием для штифта ( глубина φ6 H9 в , качестве эталона , не влияя на точность монтажа .
*2) Выбор RC , NPT, G -порт доступен .
