Пневматический генератор вакуума не работает? 8 задач по сбору и размещению, решаемые за 15 минут

Прежде чем менять эжектор, решите эти 8 проблем по порядку. Каждый раздел включает в себя этап быстрой диагностики, реальное решение проблемы и цитаты наших инженеров по применению, полученные на основе сотен визитов по выбору и установке оборудования. В большинстве случаев решение проблемы занимает менее 15 минут на каждую станцию. .

Ключевые термины, используемые в этом руководстве: пневматический вакуумный эжектор (генератор на основе Вентури, создающий всасывание сжатого воздуха), вакуумная подушка (присоска на конце трубки), варианты эжектора S-типа (всасывание/высокий вакуум) и L-типа (большой поток).

1. Вакуумный эжектор срабатывает непостоянно — иногда работает, иногда нет.

Чаще всего встречается в: упаковочных линиях, сборке электроники, роботизированных сборочных ячейках.

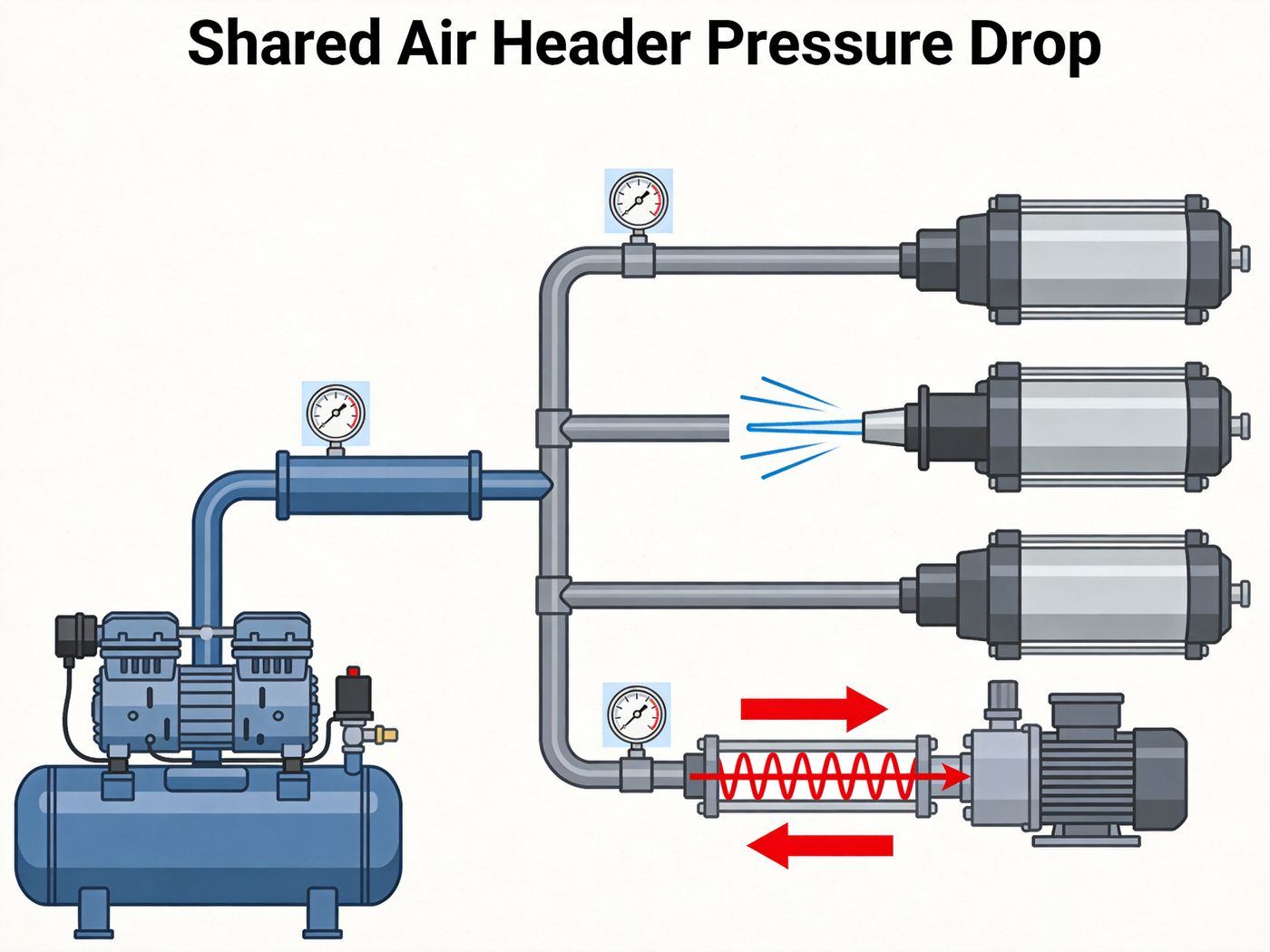

Рисунок 1.1: Колебания давления, вызванные общим воздушным коллектором — один и тот же источник питает несколько приводов, и генератор вакуума испытывает падение давления каждый раз, когда срабатывает цилиндр.

Основная причина: генератор вакуума использует один воздушный коллектор с другими приводами. При каждом ходе следующего цилиндра он потребляет 30–50 л/мин из одного и того же источника. Давление в коллекторе падает, на сопле Вентури наблюдается меньший перепад давления, а уровень вакуума падает на 5–15 кПа на 100–300 мс — достаточно долго, чтобы заготовка упала в середине хода.

Диагностика: Установите манометр 0–1,0 МПа непосредственно на входе вакуумного эжектора (не на выходе FRL). Запустите машину на полный цикл с работающими цилиндрами. Если вы видите перепад давления более 0,05 МПа , подача нестабильна..

Аннотация эксперта: Пневмовакуумный эжектор лучше всего работает при давлении питания При давлении выше 0,5 МПа внутри сопла образуется сверхзвуковая ударная волна, которая фактически 0,45 МПа . снижает производительность вакуума. Ниже 0,4 МПа всасывающий поток схлопывается. «Зона наилучшего восприятия» узкая: 0,35-0,6 МПа , оптимальное значение — 0,45 МПа..

Исправьте (в таком порядке):

① Отведите вакуумный генератор от выделенной линии с внешним диаметром 8 мм отдельно от баллона и продувочных источников.

② Добавьте аккумуляторный бак емкостью 2–5 л на входе эжектора для смягчения переходных процессов давления.

③ Убедитесь, что размер FRL соответствует общему потреблению воздуха в установке , а не только эжектору.

④ Установите регулятор на 0,45 МПа и зафиксируйте его.

2. Вакуум сначала нарастает, затем медленно падает

Чаще всего встречается в: пыльных средах или средах с густым масляным туманом (штамповка, механическая обработка, литейное производство).

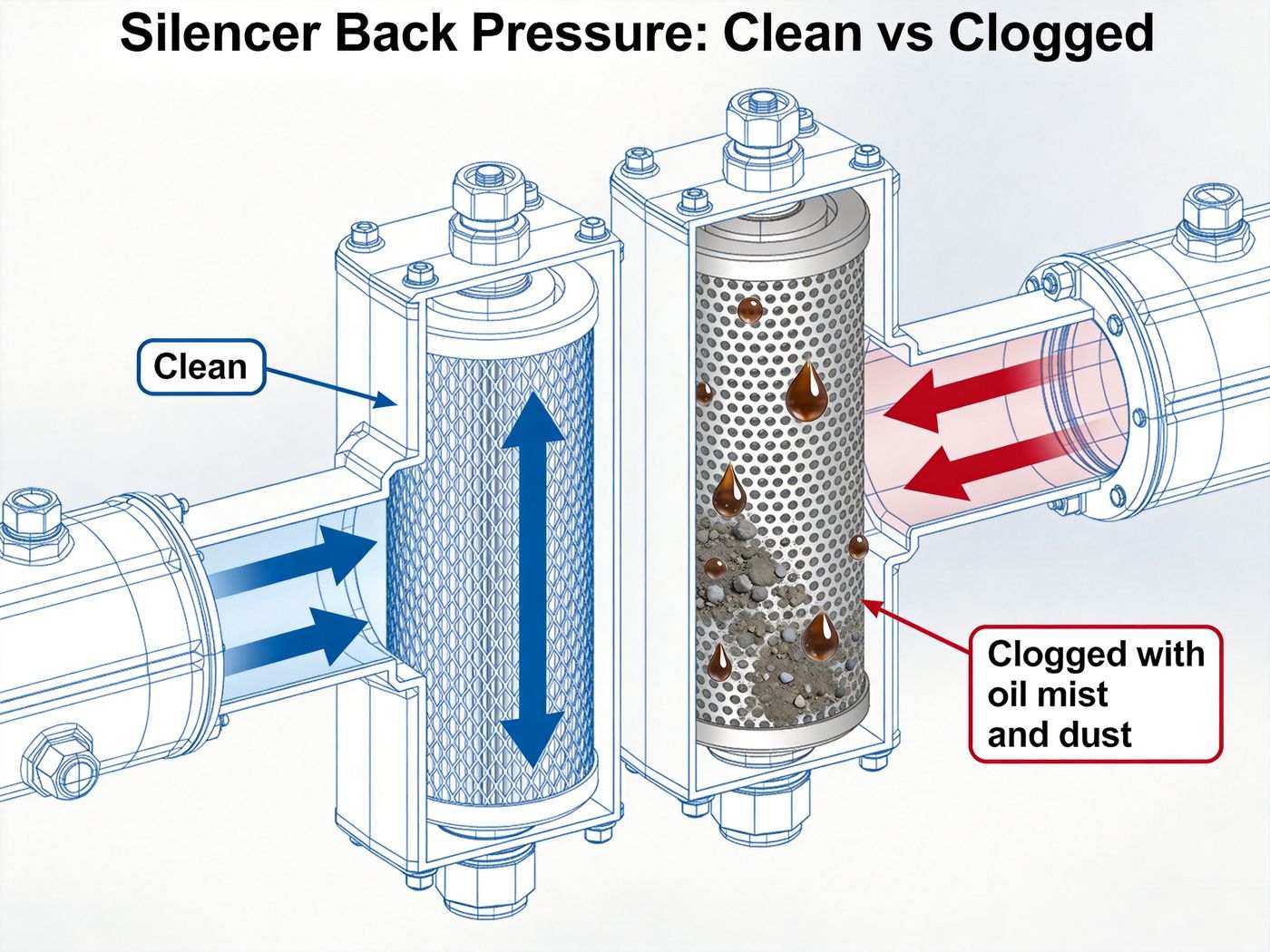

Рисунок 2.1: Противодавление глушителя — засоренный выпускной элемент создает обратное давление, которое медленно снижает вакуум до атмосферного.

Основная причина: Глушитель частично забит масляным туманом и пылью . Вакуумный генератор Вентури работает за счет ускорения воздуха через сопло и выпуска его назад. Если путь выхлопа ограничен, внутри корпуса генератора возникает противодавление, медленно выравнивающее вакуум до атмосферного. Заготовка держится 1-2 секунды, затем падает.

Диагностика: Снимите глушитель. Запустите эжектор. Если вакуум остается стабильным без глушителя, проблема в глушителе. Также можно взвесить глушитель — насыщенный заметно тяжелее от впитавшегося масла.

Исправьте это:

• Очистите элемент глушителя в ванне с растворителем для мойки деталей , затем просушите фильтрованным воздухом. Большинство элементов восстанавливают 80-90% потока..

• Заменяйте глушитель каждые 3–6 месяцев в пыльных помещениях ; каждые 12 месяцев в чистых помещениях.

• Переключиться на вытяжку открытого типа с выносной вытяжной линией (шланг 10 мм, выведенный за пределы шкафа). Это полностью устраняет ограничение на глушитель.

• Установите коалесцирующий фильтр на входе для удаления масляного тумана до того, как он достигнет эжектора.

Аннотация эксперта: Вакуумные эжекторы коробчатого типа со встроенными глушителями тише, но требуют более частого обслуживания глушителя. Если время цикла короткое (менее 2 секунд) и шкаф пыльный, линейный эжектор с выносным глушителем более надежен в долгосрочной перспективе.

3. Эвакуация занимает слишком много времени, но размер эжектора правильный.

Чаще всего встречается в: многостанционных линиях с централизованным вакуумом и длинными трубопроводами.

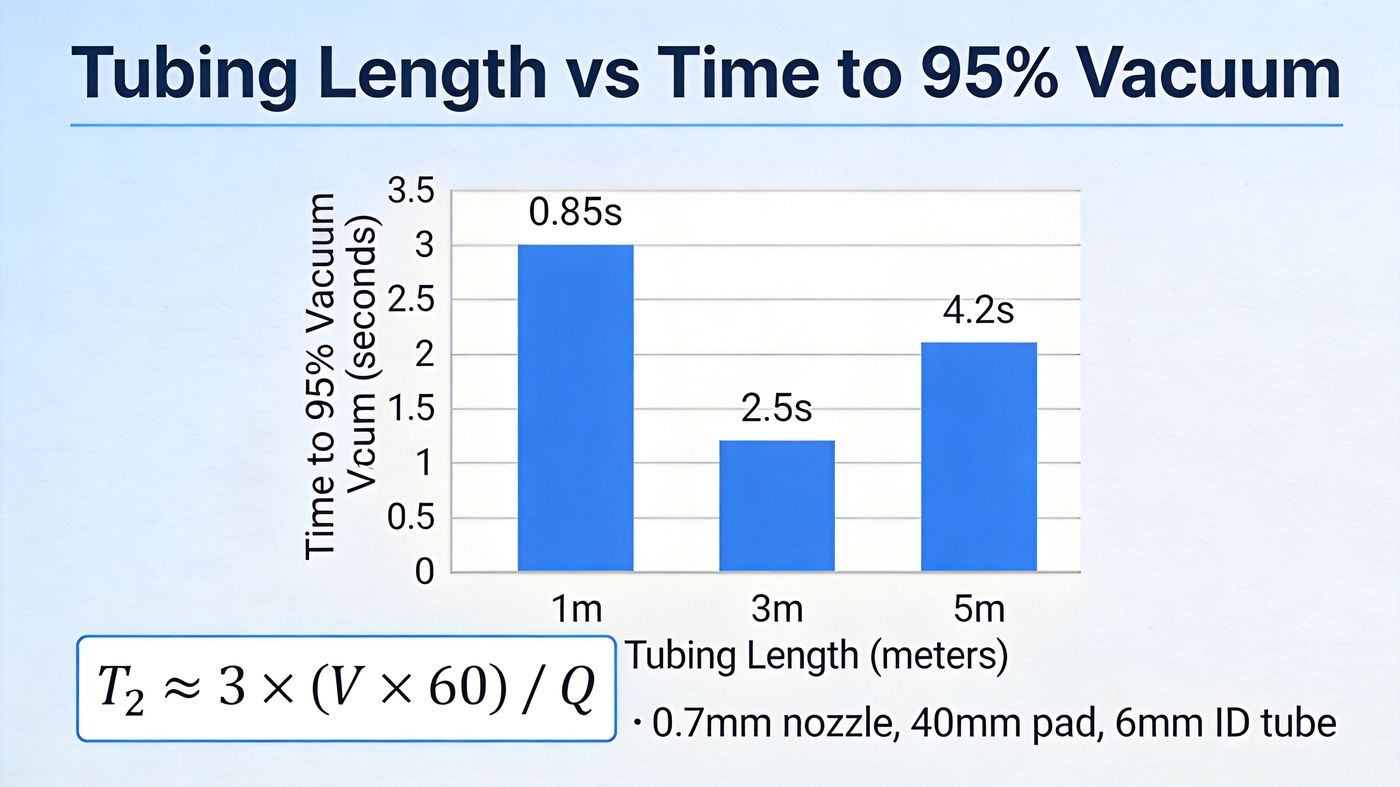

Рисунок 3.1: Зависимость длины трубки от времени достижения вакуума 95 %. Удвоение длины трубки более чем удваивает время эвакуации, поскольку объем увеличивается с длиной.

Основная причина: трубка между эжектором и колодкой слишком длинная , , слишком большой внутренний диаметр или и то, и другое. Прежде чем на подушке появится полный вакуум, воздух должен быть удален из всего объема трубы. Большинство операторов винят в этом эжектор, но сопло диаметром 0,7 мм с трубкой длиной 3 м требует 2,5 секунды для достижения вакуума 95 % , а большинство циклов захвата и размещения рассчитаны на время менее 1,5 секунды.

Используйте формулу объема трубопровода:

Т ₂ ≈ 3 × (В × 60)/Q

Где T ₂ = время достижения вакуума 95 % (с), V = объем трубки + подушечка (л), Q = расход всасывания эжектора (л/мин).

Рабочий пример: сопло 0,7 мм, подушечка Ø 40 мм (объем чашки 5 мл), 3 м трубки с внутренним диаметром 6 мм.

• Объем пробирки: π × (0,003)⊃2; × 3 = 0,085 л.

• Объем подушки: 0,005 л.

• Всего V = 0,09 л ; расход всасывания Q = 26 л/мин

• Т ₂ ≈ 3 × (0,09 × 60)/26 = 0,62 с до 95 % вакуума.

Примените это значение к длине трубки 5 м, и T ₂ подскочит до 1,04 с . Перейдите на трубку с внутренним диаметром 0,5 мм, и те же 3 м вернутся к 0,25 с..

Комментарий эксперта: «Трубка с внутренним диаметром 6 мм» в спецификации поставщика шлангов обычно означает сверхпрочный полиуретан с внешним диаметром 8 мм. Для истинного внутреннего диаметра 6 мм требуется внешний диаметр 10 мм . Всегда измеряйте внутренний диаметр штангенциркулем при устранении неполадок медленного откачивания — большинство шлангов «6 мм» в цехах на самом деле имеют внутренний диаметр 4 мм.

Исправьте (в таком порядке):

① Переместите выталкиватель как можно ближе к колодке, насколько это физически возможно (идеально - менее 500 мм).

② Используйте трубки меньшего внутреннего диаметра — внутренний диаметр 4 мм часто быстрее, чем 6 мм, несмотря на более высокое сопротивление потоку.

③ Установите насадку большего размера (1,0 мм или 1,5 мм) , чтобы увеличить поток всасывания Q.

④ Если вы не можете приблизить выбрасыватель, переключитесь на децентрализованную архитектуру (см. проблему 7).

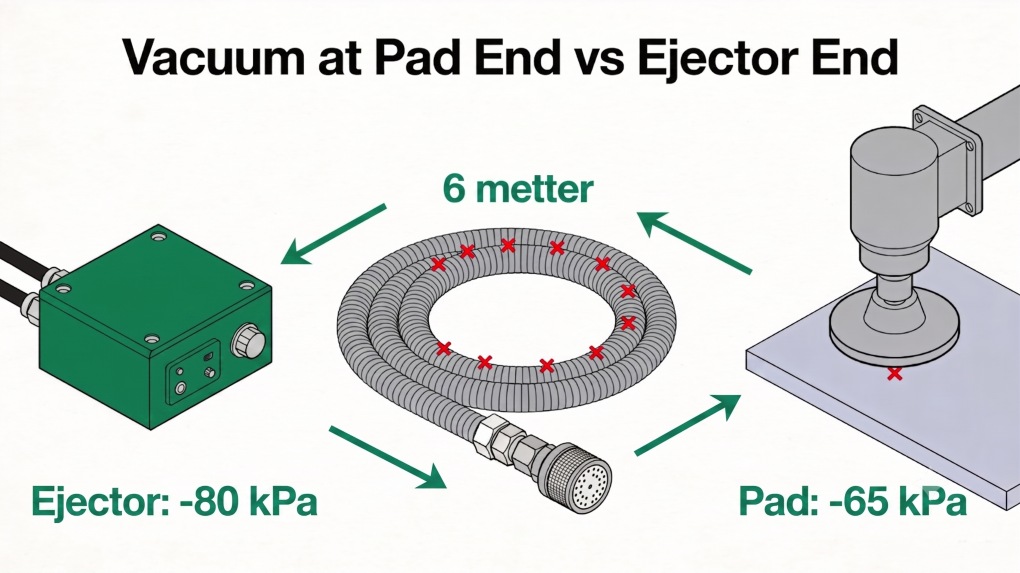

4. Детали падают при быстрых движениях робота, но манометр показывает -80 кПа.

Наиболее распространены: высокоскоростные роботы-переносчики, роботы Delta, 6-осевые манипуляторы, работающие со скоростью более 1 м/с.

Основная причина: вакуумметр установлен на эжекторе, , а не на подушке . Сопротивление потоку в трубке, фитингах и линейном фильтре обычно составляет 10–20 кПа . Подушка воспринимает только от -60 до -70 кПа — предел для тонкого стального листа при ускорении 2 g.

Диагностируйте: подсоедините второй вакуумметр (или Т-образный фитинг с двумя манометрами) к самой колодке. Сравните показания в состоянии покоя и во время быстрого горизонтального движения. Разница давления показывает реальную потерю напора.

Аннотация эксперта: Вакуумное реле давления, установленное на эжекторе, сообщает вам, что эжектор исправен. Вакуумный переключатель давления, установленный на опоре, сообщает вам, что заготовка удерживается. Это не одна и та же проблема . Всегда используйте датчик конца контактной площадки для критически важного для производства процесса захвата и размещения.

Исправьте это:

• Установите вакуумное реле давления на площадке (или как можно ближе к ней). По одной на контактную площадку для критически важных приложений или по одной на группу из 4 контактных площадок для экономичных линий.

• Замените трубы с внутренним диаметром 6 мм на трубы с внутренним диаметром 4 мм на коротких участках (менее 1 м), чтобы уменьшить внутренний объем и задержку.

• Устраните встроенные фильтры в вакуумной линии. Фильтры располагаются на линии подачи сжатого воздуха, а не между эжектором и подушкой.

• Используйте быстроразъемные фитинги с максимально возможным диаметром отверстия (5 мм+); Ограничительные фитинги QD являются частым скрытым источником падения давления.

5. Пористые детали (картон, пенопласт, дерево) не достигают заданного значения вакуума.

Наиболее распространен в: упаковочных линиях, деревообработке, обработке текстиля, резке пенопласта.

Основная причина: Постоянная утечка воздуха через заготовку. Используя пористый материал, вы боретесь не с герметичной системой, а с контролируемой утечкой. Уровень вакуума устанавливается там, где поток утечки равен потоку всасывания. Эжектор S-типа с высоким вакуумом создает сильный пиковый вакуум, но низкий поток, поэтому он проигрывает в борьбе с утечкой..

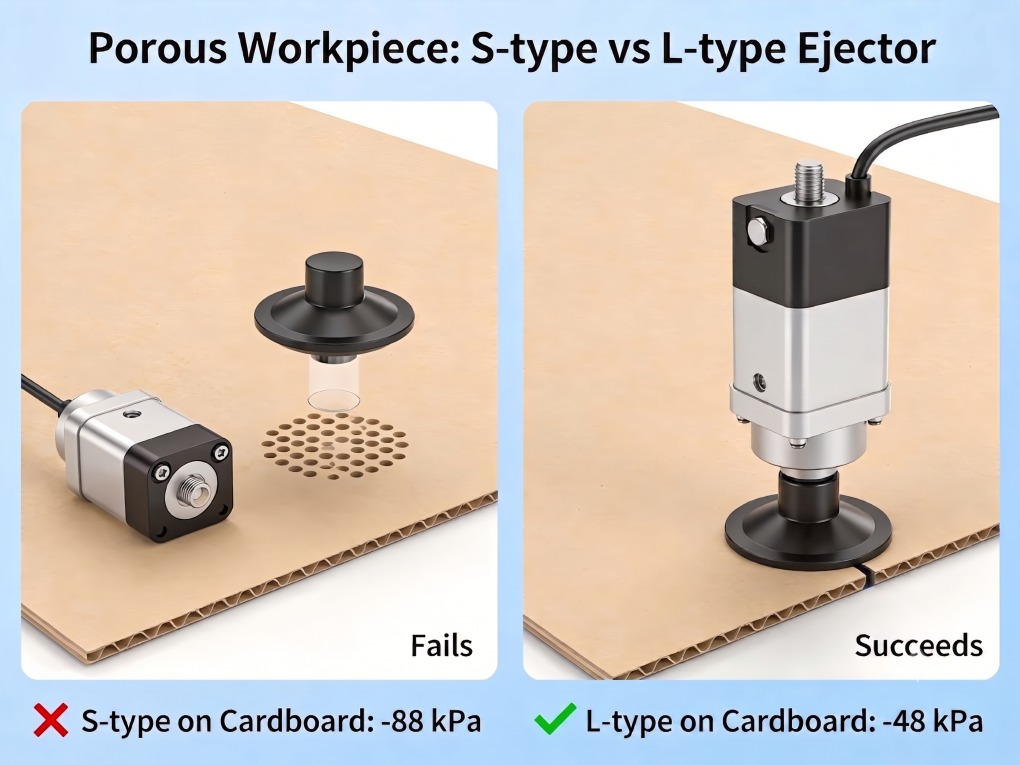

Быстрый тест: поместите одну и ту же прокладку на лист стекла или лист картона. Если тип S стабилизируется на уровне -60 кПа на картоне и -85 кПа на стекле , то скорость утечки является вашим узким местом. Переключитесь на L-тип.

Нелогичное решение: выберите эжектор L-типа (большой поток) , а не модель с более высоким вакуумом. Сопло L-типа диаметром 1,5 мм на пористой картонной коробке может удерживать -60 кПа, тогда как сопло S-типа диаметром 0,5 мм выдерживает только -45 кПа , хотя у L-типа теоретический максимальный вакуум ниже.

Аннотация эксперта: Решение о выборе типа S или типа L зависит не от веса заготовки , а от скорости утечки. Герметичный металл или стекло: S-тип. Картон, пенопласт, дерево, ткань, бумага: тип L. Неправильный выбор будет стоить вам 30-50% времени цикла при каждом выборе.

Исправьте это:

① Определите пористость заготовки. Картонная , пенопластовая , ткань , и бумага требуют L-типа ..

② Используйте мягкие подходящие подушечки (силиконовые или уретановые, твердость по Шору А 30–50), которые герметизируют неровности поверхности.

③ Увеличение площади колодки: две колодки толщиной 20 мм превосходят одну колодку толщиной 30 мм на пористых поверхностях, поскольку они распределяют нагрузку.

④ Если утечка слишком велика, рассмотрите вариант сильфонной подушки с внутренними опорными ребрами.

6. Пневматический вакуумный эжектор слишком громкий — жалобы оператора

Чаще всего встречается: на рабочих станциях в пределах 2 м от операторов, в сборочных цехах, на упаковочных столах.

Основная причина: оголенное выпускное отверстие Вентури создает высокочастотный свист в диапазоне 75–85 дБ(А) . Без глушителей одна станция, работающая со скоростью 60 циклов в минуту, создает постоянное шумовое воздействие, которое превышает порог защиты слуха OSHA (85 дБ за 8 часов TWA).

Диагностика: встаньте на расстоянии 1 м от эжектора и измерьте шумомером или приложением для смартфона. Все, что выше 80 дБ, требует внимания..

Аннотация эксперта: Установка глушителя всегда обходится вам в 2–5% от вакуумного потока, поскольку глушитель сам по себе является ограничителем потока. Для большинства приложений по перестановке это приемлемо. Для эжекторов L-типа с высоким расходом увеличьте размер глушителя, чтобы поддерживать поток.

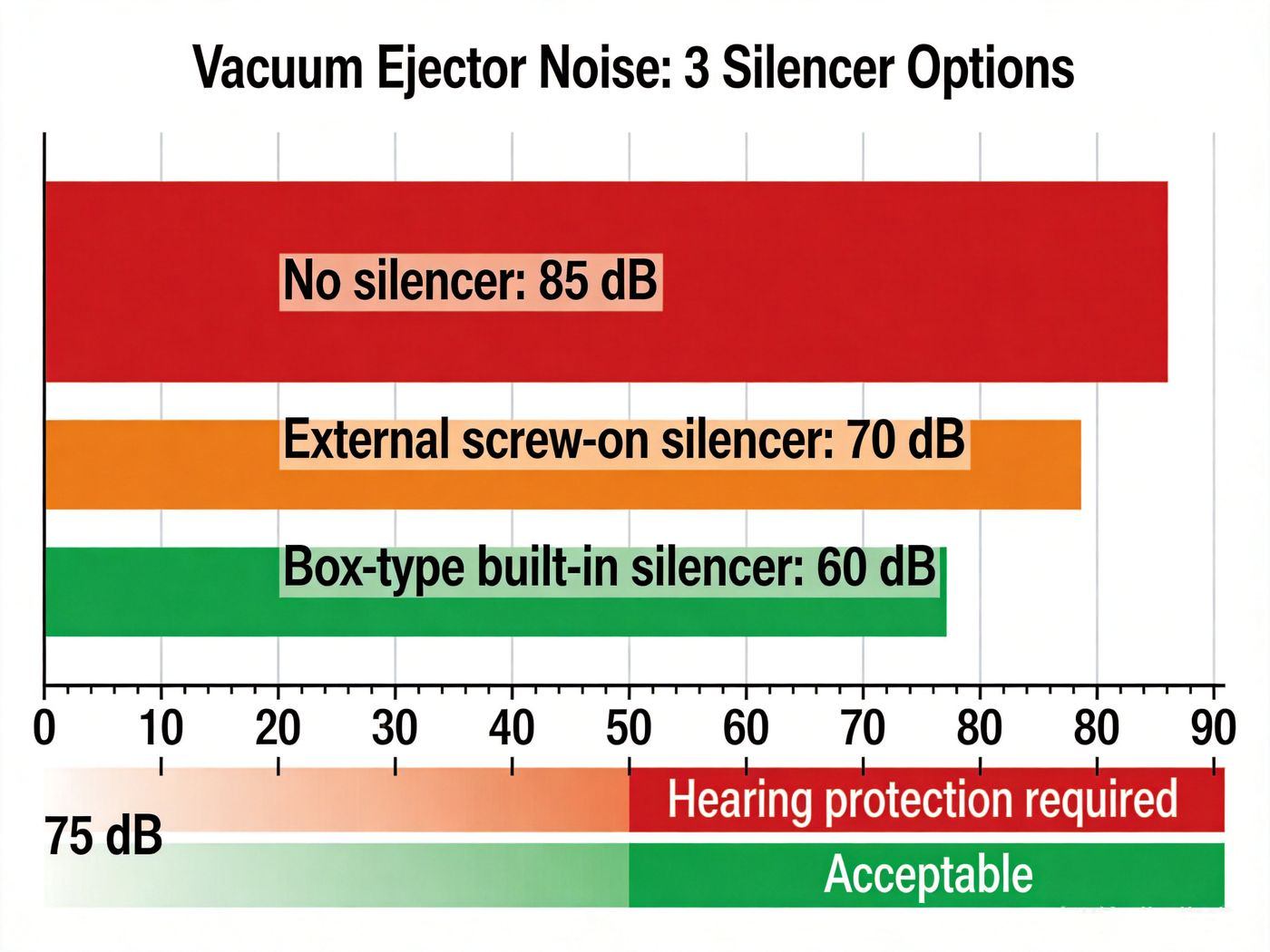

Исправьте это (по цели шума):

• Целевой уровень ниже 65 дБ (рекомендуется): перейти на эжектор коробчатого типа со встроенным глушителем. Лучший выбор для станций, обращенных к оператору. Надбавка к стоимости 30-50% по сравнению с портированным корпусом.

• Целевой уровень 65–75 дБ (приемлемо): добавьте внешний навинчиваемый глушитель к эжектору с отверстиями в корпусе. Самый дешевый вариант, простая доработка.

• Целевой уровень выше 80 дБ (требуются средства защиты органов слуха): оставляйте глушитель выключенным только в том случае, если оператор находится на расстоянии более 3 м или носит средства индивидуальной защиты органов слуха.

• Рекомендации для шкафов: направьте выхлоп через шланг диаметром 10 мм к удаленному глушителю, установленному за пределами рабочей зоны.

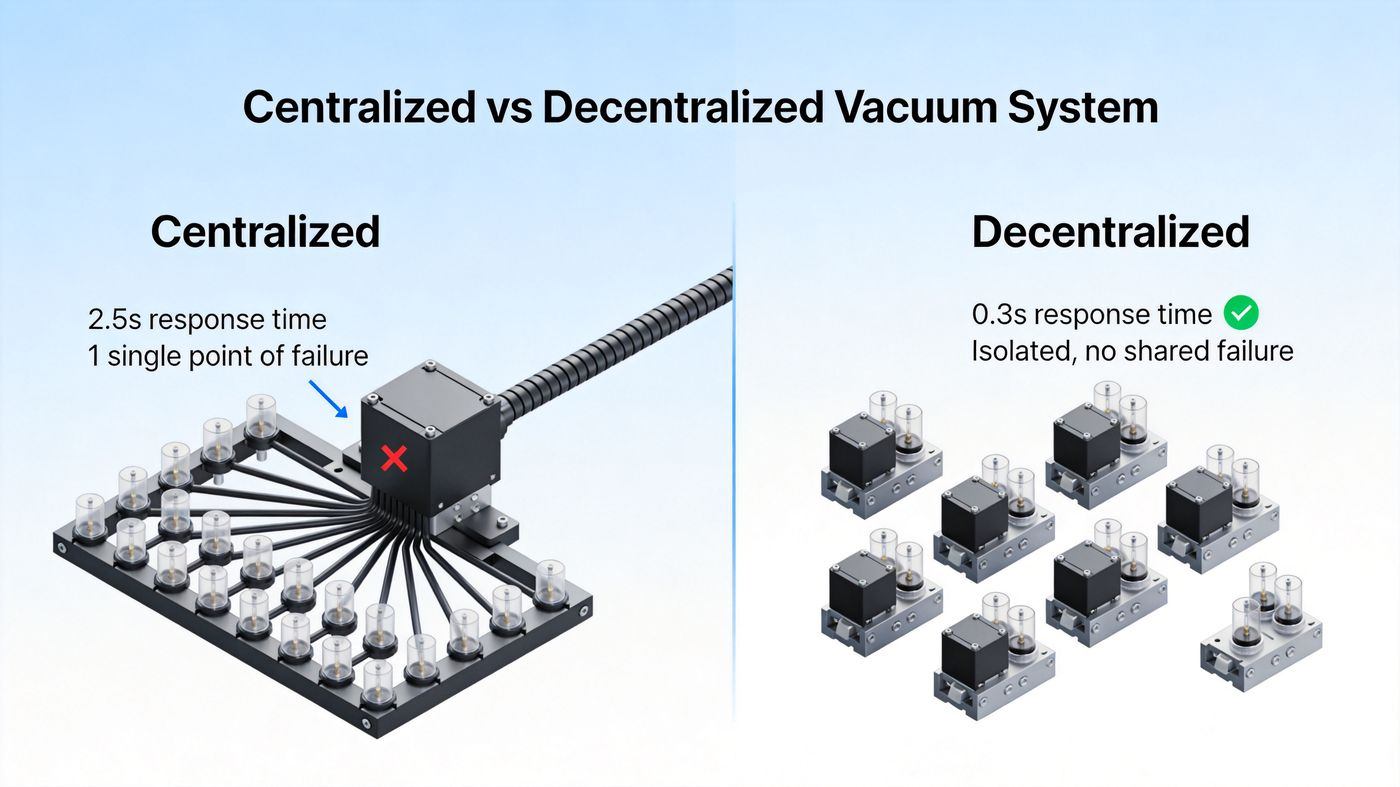

7. 20 подушечек на одном эжекторе — эвакуация занимает вечность

Чаще всего применяется при: погрузочно-разгрузочных работах на больших площадях, EOAT с несколькими площадками, подъеме стеклянных панелей, захвате и размещении больших коробок.

Основная причина: централизованная архитектура плохо масштабируется . С 20 подушечками и 6 м разветвленной трубки общий объем для откачки баллонов составит 1,5-2,0 л. Одна насадка диаметром 1,5 мм не сможет откачать этот объем менее чем за 1,5 с. Линия движется со скоростью 60% от теоретической, и один-единственный негерметичный фитинг выводит из строя весь захват.

Исправьте: перейдите к децентрализованной архитектуре . Установите компактный интегрированный эжектор (эжектор + клапан + фильтр + глушитель + вакуумный переключатель) непосредственно на захват в паре с 1-2 колодками каждый . Эжектор расположен в пределах 100 мм от подушечки, поэтому время эвакуации зависит от самой подушечки, а не от трубки.

Экспертная аннотация: Для многоплощадочного EOAT децентрализация почти всегда является правильным решением, если вы превышаете 4 площадки или 2 м общей длины трубы. Стоимость компонентов на станцию ​​выше, но время цикла сокращается в 3–5 раз , а один вышедший из строя эжектор больше не останавливает линию.

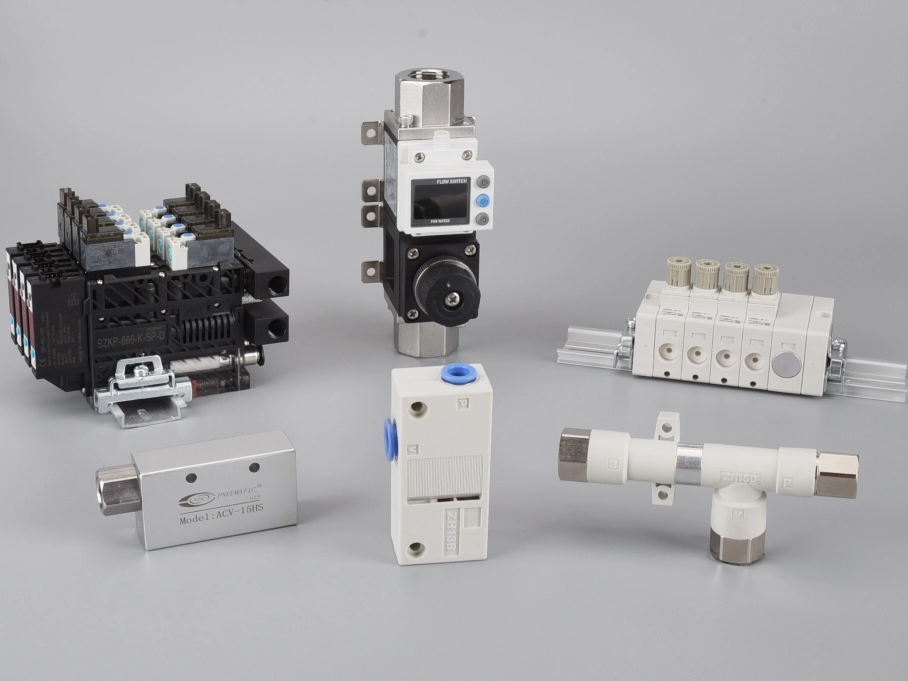

Примеры продуктов для децентрализованной архитектуры:

• Серия ВПК ВЗК (встроенный эжектор + клапан + фильтр + переключатель + глушитель, сопла 0,5-1,5 мм)

• Серия VPC ZK2 (аналогичный интегрированный форм-фактор, широко доступный по всему миру)

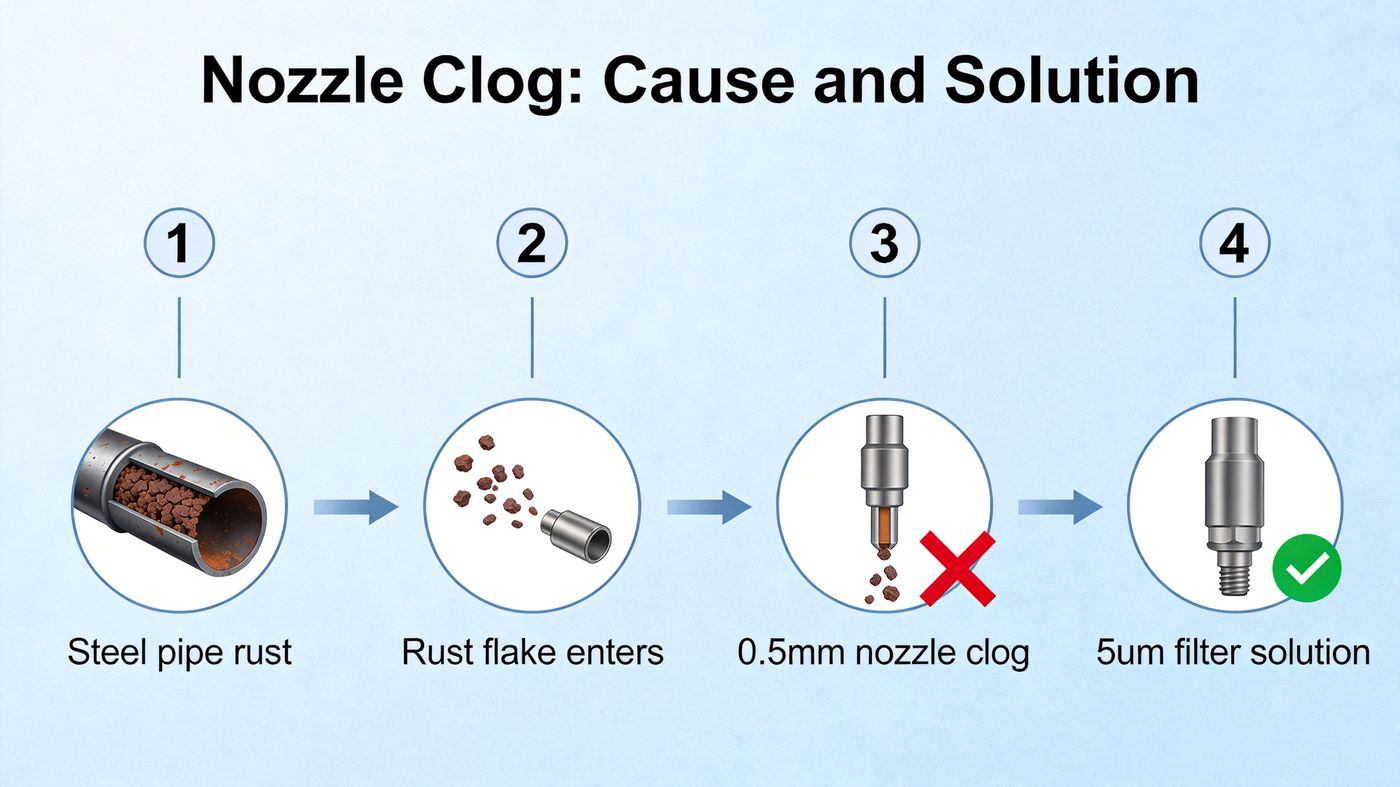

8. Форсунка постоянно засоряется — замена эжекторов каждые несколько месяцев.

Чаще всего встречается на установках со стальными воздухопроводами, без коалесцирующей фильтрации или в старых компрессорах с ухудшенным влагопоглотителем.

Основная причина: горло сопла Вентури составляет 0,5–2,0 мм . Достаточно одной чешуйки ржавчины из нефильтрованной стальной трубы, чтобы частично заблокировать ее. Другими распространенными загрязнителями являются остатки компрессорного масла, водяные пробки и осушающая пыль. Как только горло ограничено, поток вакуума падает, и деталь падает.

Диагностируйте: откройте неисправный эжектор и осмотрите сопло под лупой. Коричневый остаток = масло . Оранжевые хлопья = ржавчина . Белые кристаллы = осушающая пыль . Черная смола = разрушение компрессорного масла . Цвет подскажет вам, чего не хватает в восходящем направлении.

Экспертная аннотация: Для сжатого воздуха в месте использования стандарт ISO 8573-1, класс 3 (размер частиц ≤ 5 мкм, масло ≤ 1 мг/м⊃3;), является минимальным для надежной работы пневматического вакуумного эжектора. Большая часть растительного воздуха относится к классу 5-7 . Коалесцирующий фильтр 5 мкм и сажевый фильтр 1 мкм являются стандартным решением.

Исправьте (в порядке приоритета):

① Установите коалесцирующий фильтр 5 мкм перед эжектором. Единственное самое большое улучшение.

② Добавьте охлаждаемый или осушительный осушитель воздуха для удаления водяного пара.

③ Установите автоматический слив на бак-приемник и фильтры.

④ Замените стальные воздухопроводы на алюминиевые или нержавеющие, если вы находитесь в процессе модернизации установки.

⑤ Если вы не можете гарантировать чистый воздух, выбирайте эжекторы с диаметром сопла 1,0 мм или больше. Штраф за поток невелик для большинства приложений захвата и размещения.

9. Контрольный список быстрого устранения неполадок

Используйте этот 5-минутный контрольный список, прежде чем открывать какой-либо эжектор . 80% проблем с вакуумным генератором проявляются в первых трёх строках.

10. Выбор правильного вакуумного эжектора (диаметр сопла + тип S или тип L)

Два параметра определяют 90% выбора пневматического вакуумного эжектора. Сделайте это правильно, а остальное — механическая установка..

Выбор диаметра сопла

Ориентировочные значения при давлении питания 0,45 МПа. Уровни вакуума являются теоретическим максимумом; ожидайте, что на конце площадки давление будет ниже на 5–15 кПа из-за сопротивления потоку.

S-тип против L-типа: когда какой использовать

• Тип S (всасывание/высокий вакуум): герметичные детали, подушечки малого и среднего размера, высокая удерживающая сила на единицу площади, чистые помещения.

• Тип L (большой поток): пористые детали, большие подушечки, герметичное применение, быстрое освобождение (меньше остаточного вакуума).
