| Диаметр сопла : | |
|---|---|
| Вакуумное давление: | |

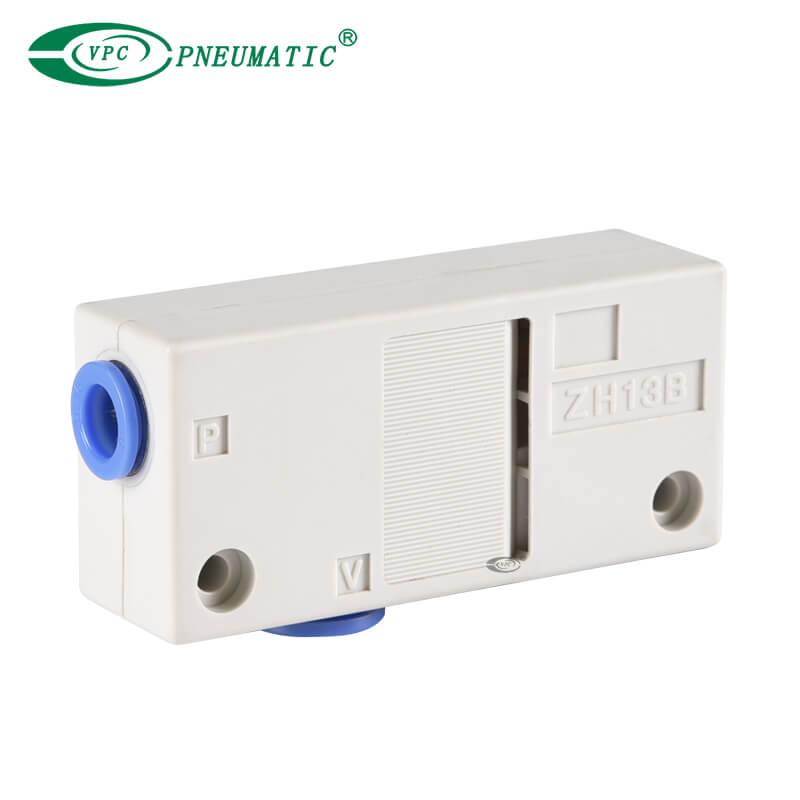

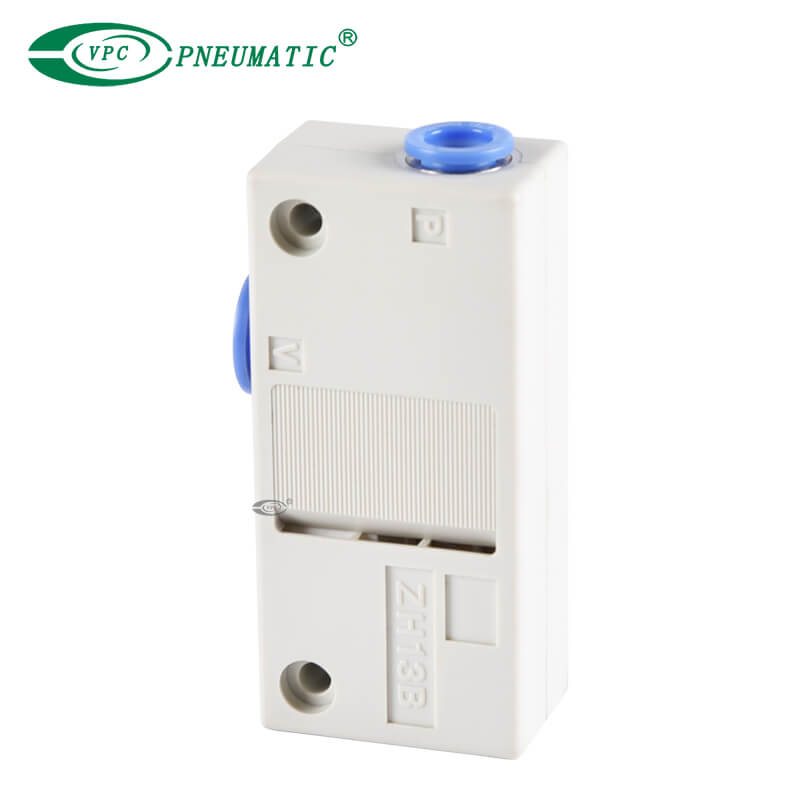

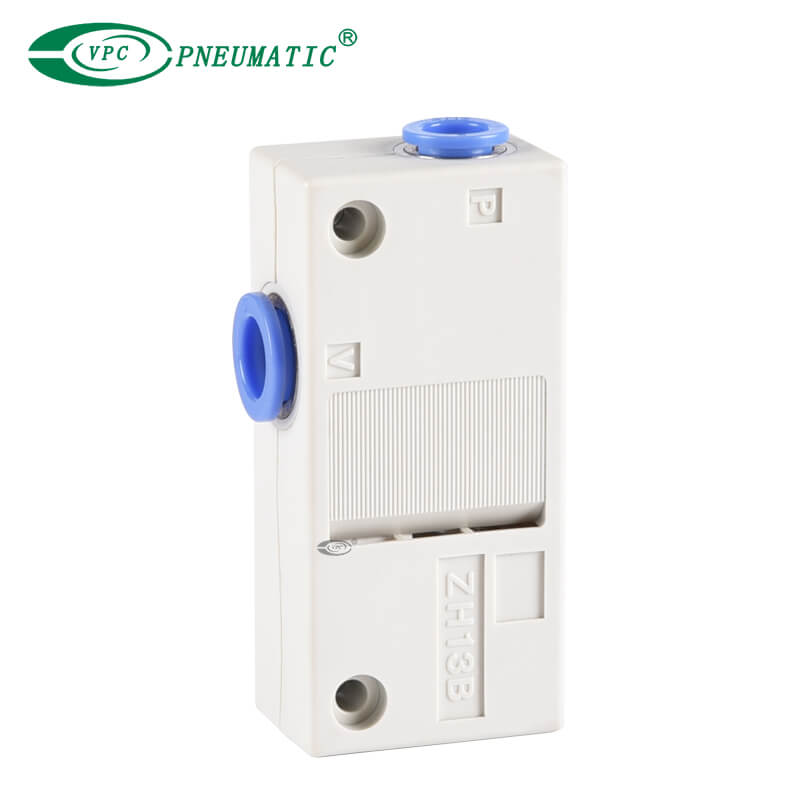

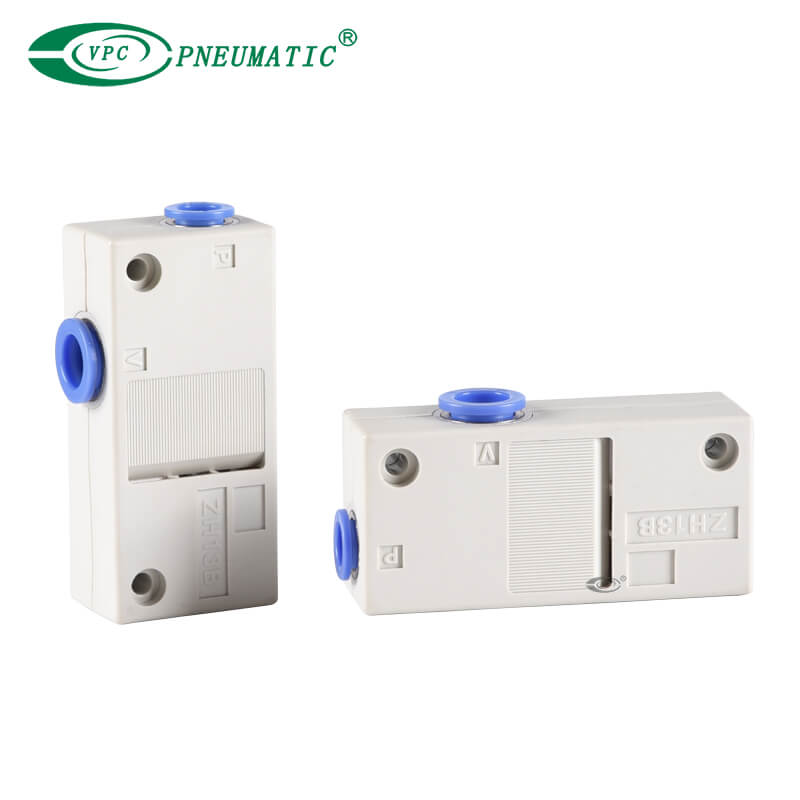

Описание продукта
1. Диаметры сопел (мм): 0,5, 0,7, 1,0, 1,3, 1,5, 1,8, 2,0.
2. Встроенный глушитель.
3. Максимальное вакуумное давление: -90 кПа (тип S), -66 кПа (тип L).
4. Доступны с резьбовыми соединениями «в одно касание» и NPT, G, Rc.
характеристики продукта
| Модель | Диаметр сопла (мм) | Телосложение | Рабочая среда | Рабочая температура | Макс.Рабочее давление | Стандартное давление питания | Давление питания |
| Ж05Б□ | 0.5 | Тип коробки (Встроенный глушитель) | Воздух | от 5 до 50 ℃ | 0,6 МПа | 0,45 МПа | 0,45 МПа |
| Ж07Б□ | 0.7 | ||||||
| Ж10Б□ | 1.0 | ||||||
| Ж13Б□ | 1.3 | ||||||
| Ж05Д□ | 0.5 | Корпус портированного типа (Без глушителя) | |||||
| Ж07D□ | 0.7 | ||||||
| Ж10Д□ | 1.0 | ||||||
| Ж13Д□ | 1.3 | ||||||
| Ж15Д□ | 1.5 | Корпус портированного типа (Без глушителя) | |||||
| Ж18Д□ | 1.8 | ||||||
| Ж20Д□ | 2.0 |
| Модель | Макс.давление вакуума (кПа)*2 | Макс.скорость потока всасывания [л/мин (ANR)] | Расход воздуха [л/мин (ANR)] | Связь (Одно касание/Ввинчивание) | ||||
| Тип С | Тип Л | Тип С | Тип Л | Тип S/Тип L | КАК ДЕЛА | ВАК | EXH | |
| Ж05Б□ | -88 | -48 | 5 | 8 | 13 | Φ6, Rc1/8 Г1/8 | Φ6, Rc1/8 Г1/8 | — |
| Ж07Б□ | 12 | 20 | 25 | |||||
| Ж10Б□ | 24 | 34 | 61 | |||||
| Ж13Б□ | 40 | 70 | 92 | Φ8, Rc1/8 Г1/8 | Φ10, Rc1/4 Г1/4 | |||
| Ж05Д□ | -88 | -48 | 5 | 8 | 13 | Φ6, Rc1/8 Г1/8 | Φ6, Rc1/8 Г1/8 | Φ6, Rc1/8 Г1/8 |
| Ж07D□ | 12 | 20 | 25 | |||||
| Ж10Д□ | 24 | 34 | 61 | Φ6, Rc1/8 Г1/8 | Φ6, Rc1/8 Г1/8 | Φ8, Rc1/8 Г1/8 | ||
| Ж13Д□ | 40 | 70 | 92 | Φ8, Rc1/8 Г1/8 | Φ10, Rc1/4 Г1/4 | Φ10, Rc1/4 Г1/4 | ||
| Ж15Д□ | -88 | -53 | 55 | 75 | 116 | Φ10, Rc1/4 Г1/4 | Φ12, Rc3/8 G3/8 | Φ12, Rc3/8 G3/8 |
| Ж18Д□ | 65 | 110 | 155 | Φ12, Rc3/8 G3/8 | Φ12, Rc3/8 G3/8 | Φ12, Rc3/8 G3/8 | ||
| Ж20Д□ | 85 | 135 | 210 | Φ12, Rc3/8 G3/8 | Φ16, Rc1/2 Г1/2 | Φ16, Rc1/2 Г1/2 | ||

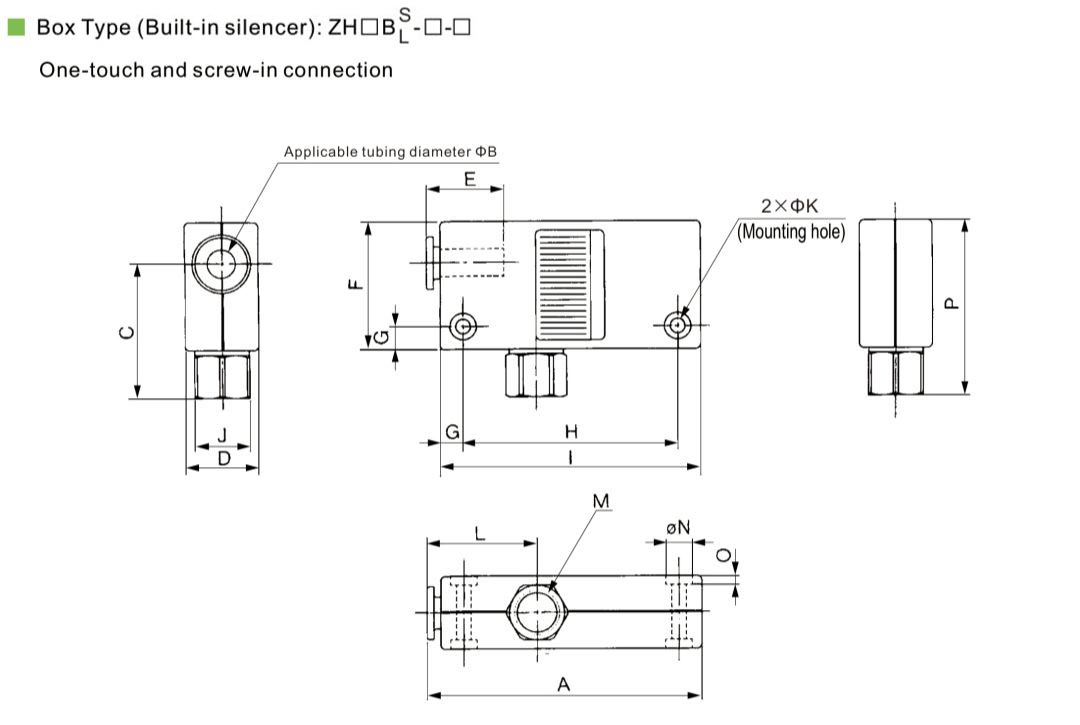

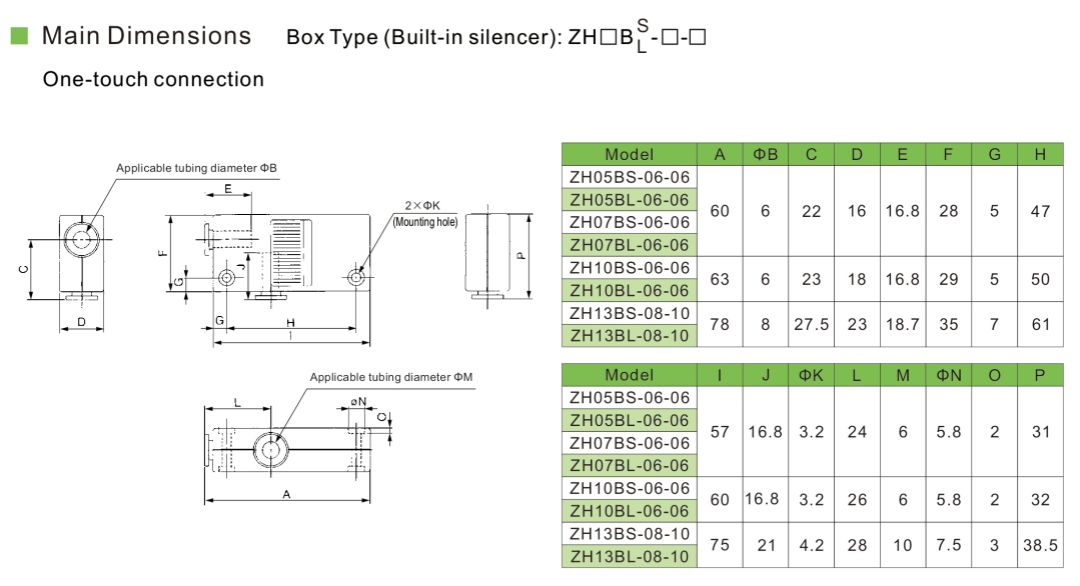

Основные размеры
| Модель | A | ΦБ | C | D | E | F | G | H | I | J | ΦК | L | M | ΦN | O | P |
| Ж05БЛ-06-01 | 60 | 6 | 29.5 | 16 | 16.8 | 28 | 5 | 47 | 57 | 12 | 3.2 | 24 | Рк1/8 | 5.8 | 2 | 38.5 |
| Ж05БС-06-01 | ||||||||||||||||
| Ж07БС-06-01 | ||||||||||||||||
| Ж07БЛ-06-01 | ||||||||||||||||
| Ж10БС-06-01 | 63 | 6 | 30.5 | 18 | 16.8 | 29 | 5 | 50 | 60 | 12 | 3.2 | 26 | Рк1/8 | 5.8 | 2 | 39.5 |
| Ж10БЛ-06-01 | ||||||||||||||||
| Ж13БЛ-08-02 | 78 | 8 | 38.5 | 23 | 18.7 | 35 | 7 | 61 | 75 | 17 | 4.2 | 28 | Рк1/4 | 7.5 | 3 | 49.5 |
| Ж13БС-08-02 | ||||||||||||||||
| Ж05БЛ-06-Ф01 | 60 | 6 | 29.5 | 16 | 16.8 | 28 | 5 | 47 | 57 | 12 | 3.2 | 24 | Г1/8 | 5.8 | 2 | 38.5 |
| Ж05БС-06-Ф01 | ||||||||||||||||
| Ж07БС-06-Ф01 | ||||||||||||||||
| Ж07БЛ-06-Ф01 | ||||||||||||||||
| Ж10БС-06-Ф01 | 63 | 6 | 30.5 | 18 | 16.8 | 29 | 5 | 50 | 60 | 12 | 3.2 | 26 | Г1/8 | 5.8 | 2 | 39.5 |
| Ж10БЛ-06-Ф01 | ||||||||||||||||
| Ж13БЛ-08-Ф02 | 78 | 8 | 39 | 23 | 18.7 | 35 | 7 | 61 | 75 | 17 | 4.2 | 28 | Г1/4 | 7.5 | 3 | 50 |
| Ж13БС-08-Ф02 |

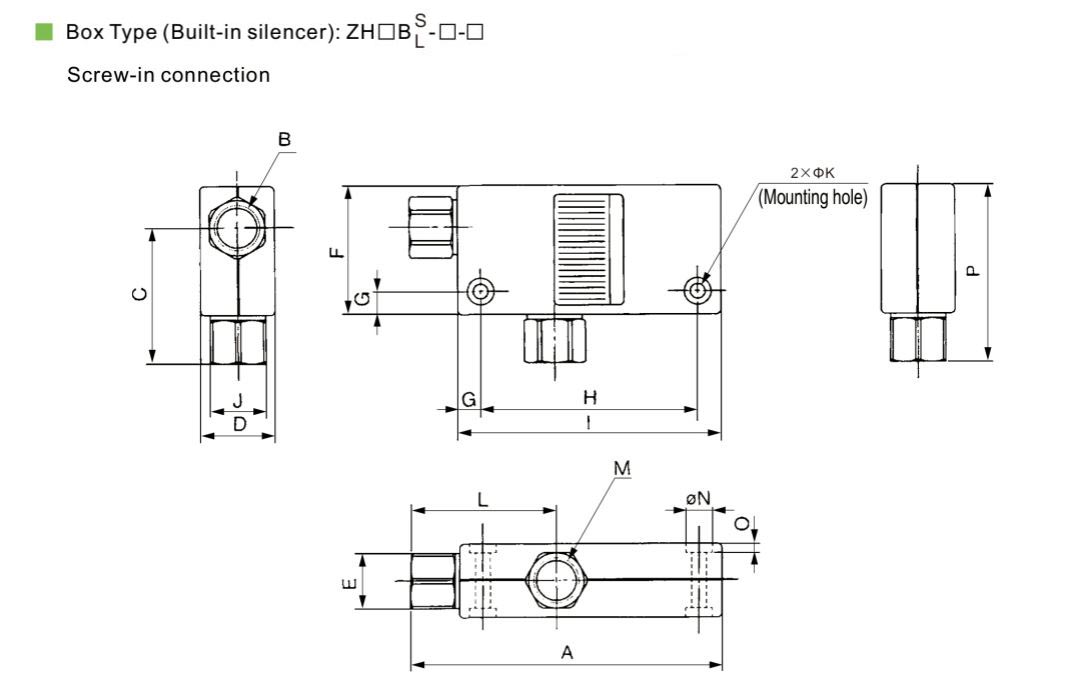

| Модель | A | B | C | D | E | F | G | H | I | J | ΦК | L | M | ΦN | O | P |
| Ж05БЛ-01-01 | 67.5 | Рк1/8 | 29.5 | 16 | 12 | 28 | 5 | 47 | 57 | 12 | 3.2 | 31.5 | Рк1/8 | 5.8 | 2 | 38.5 |
| Ж05БС-01-01 | ||||||||||||||||
| Ж07БС-01-01 | ||||||||||||||||
| Ж07БЛ-01-01 | ||||||||||||||||
| Ж10БС-01-01 | 70.5 | Рк1/8 | 30.5 | 18 | 12 | 29 | 5 | 50 | 60 | 12 | 3.2 | 33.5 | Рк1/8 | 5.8 | 2 | 39.5 |
| Ж10БЛ-01-01 | ||||||||||||||||
| Ж13БЛ-01-02 | 86.5 | Рк1/8 | 38.5 | 23 | 14 | 35 | 7 | 61 | 75 | 17 | 4.2 | 36.3 | Рк1/4 | 7.5 | 3 | 49.5 |
| Ж13БС-01-02 | ||||||||||||||||
| Ж05БЛ-Ф01-Ф01 | 67.5 | Г1/8 | 29.5 | 16 | 12 | 28 | 5 | 47 | 57 | 12 | 3.2 | 31.5 | Г1/8 | 5.8 | 2 | 38.5 |
| Ж05БС-Ф01-Ф01 | ||||||||||||||||
| Ж07БС-Ф01-Ф01 | ||||||||||||||||
| Ж07БЛ-Ф01-Ф01 | ||||||||||||||||
| Ж10БС-Ф01-Ф01 | 70.5 | Г1/8 | 30.5 | 18 | 12 | 29 | 5 | 50 | 60 | 12 | 3.2 | 33.5 | Г1/8 | 5.8 | 2 | 39.5 |
| Ж10БЛ-Ф01-Ф01 | ||||||||||||||||
| Ж13БЛ-Ф01-Ф02 | 86.3 | Г1/8 | 39 | 23 | 14 | 35 | 7 | 61 | 75 | 17 | 4.2 | 36.3 | Г1/4 | 7.5 | 3 | 50 |
| Ж13БС-Ф01-Ф02 |
