| Рабочее давление: | |
| Рабочая среда: | |

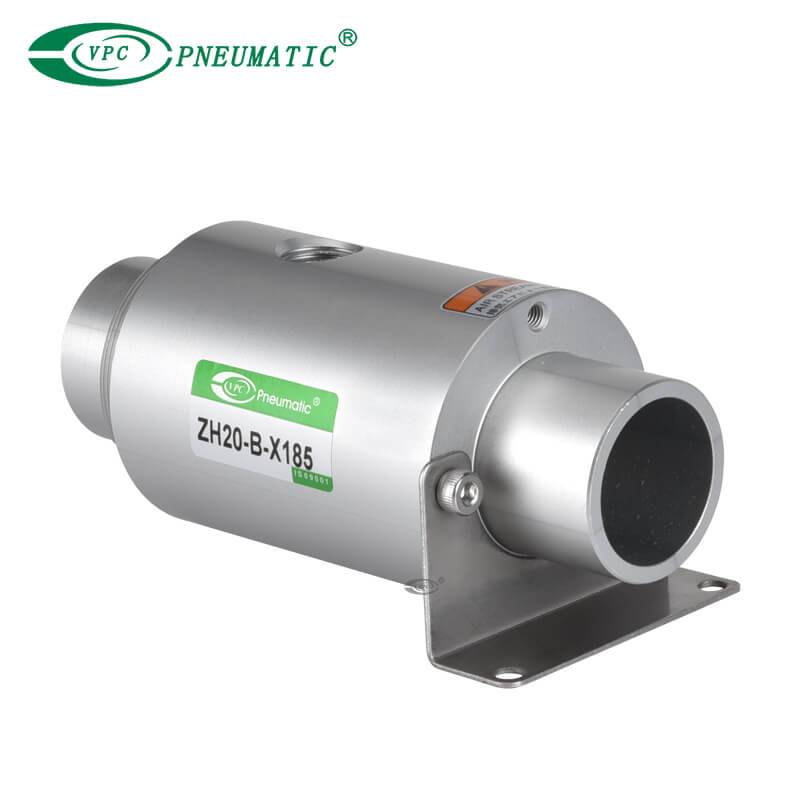

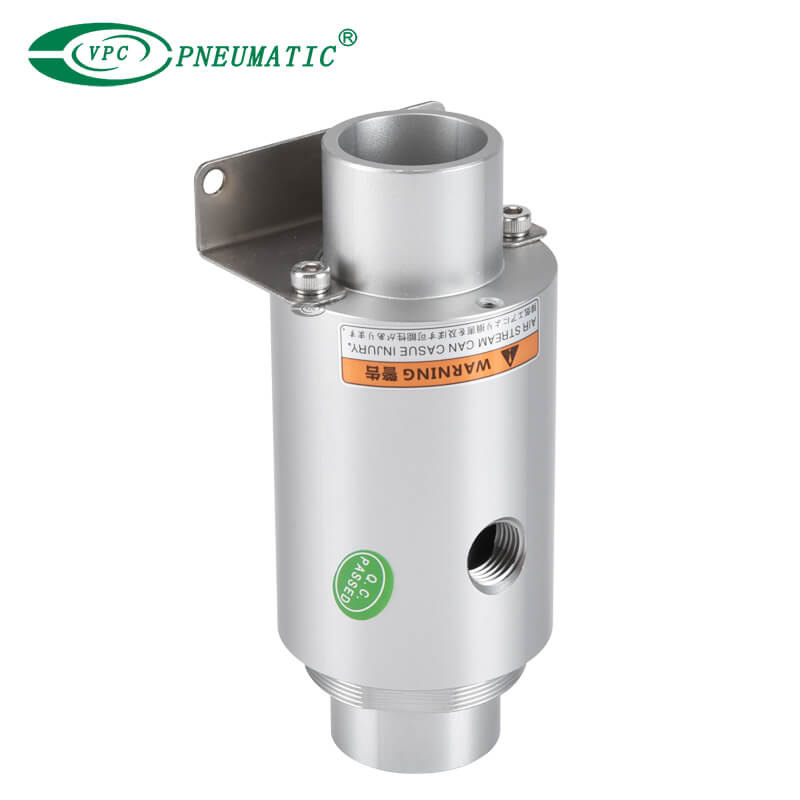

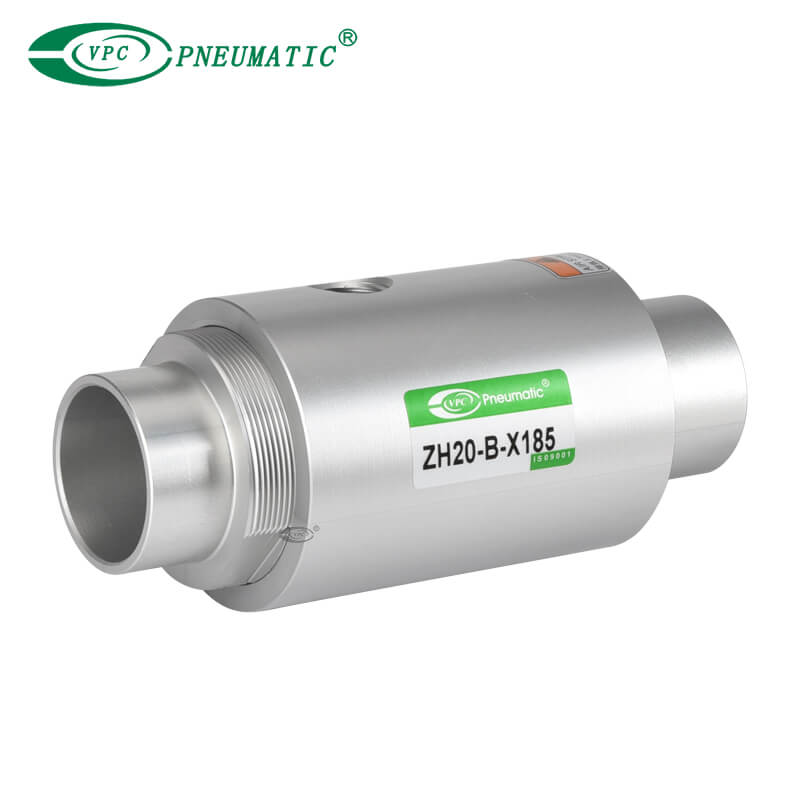

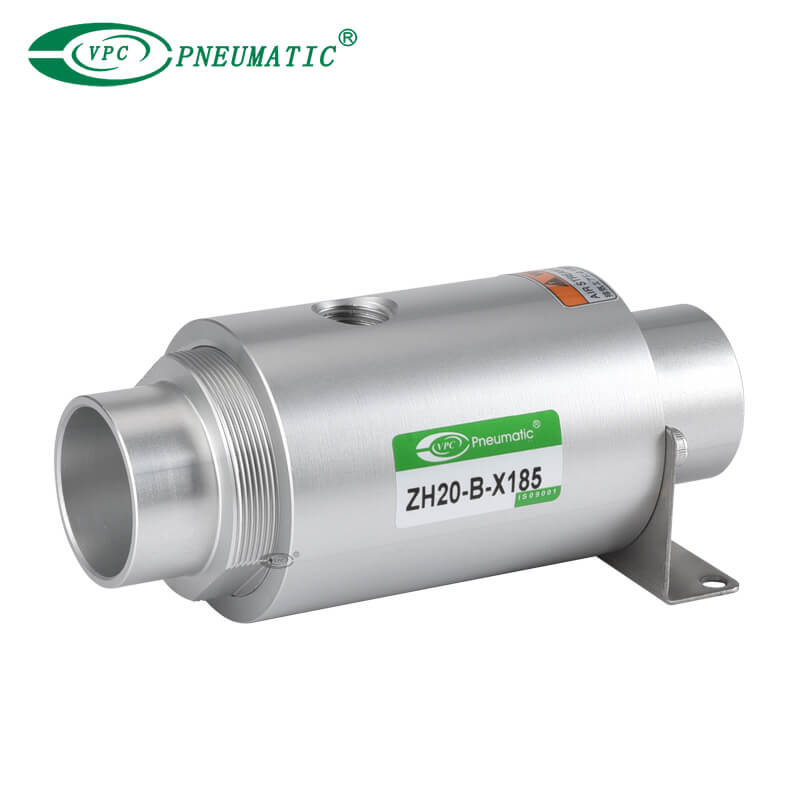

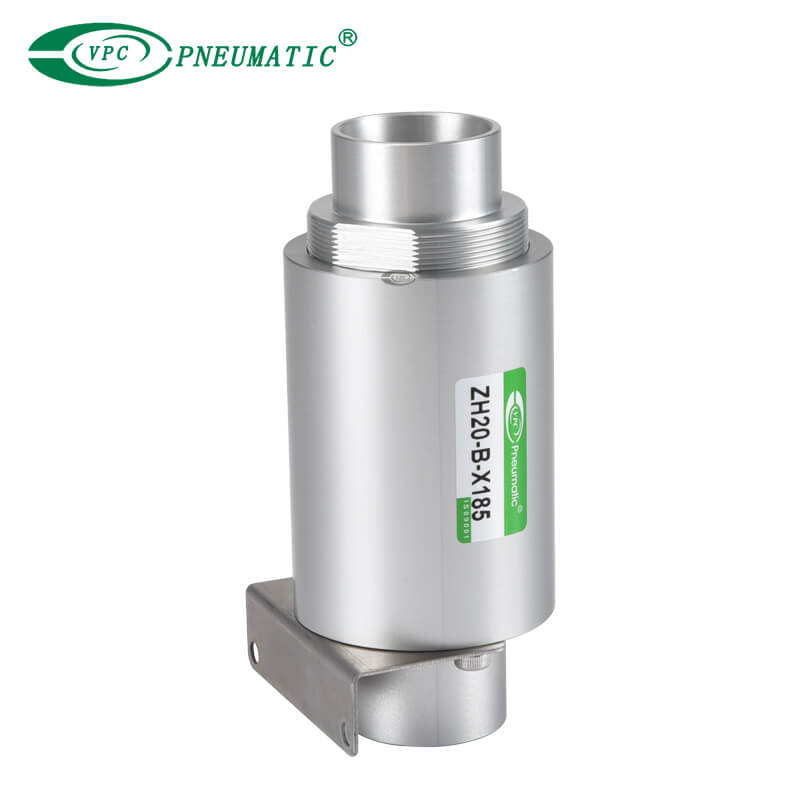

Описание продукта
1. Поставляя сжатый воздух, доступен большой удар и вакуумный расход.
2. Скорость потока удара в 4 раза больше воздуха.
3. Скорость вакуумного потока в 3 раза больше воздуха.
4. Большой диаметр прохода, доступный для всасывания чипов обработки, частиц и т.
Д.

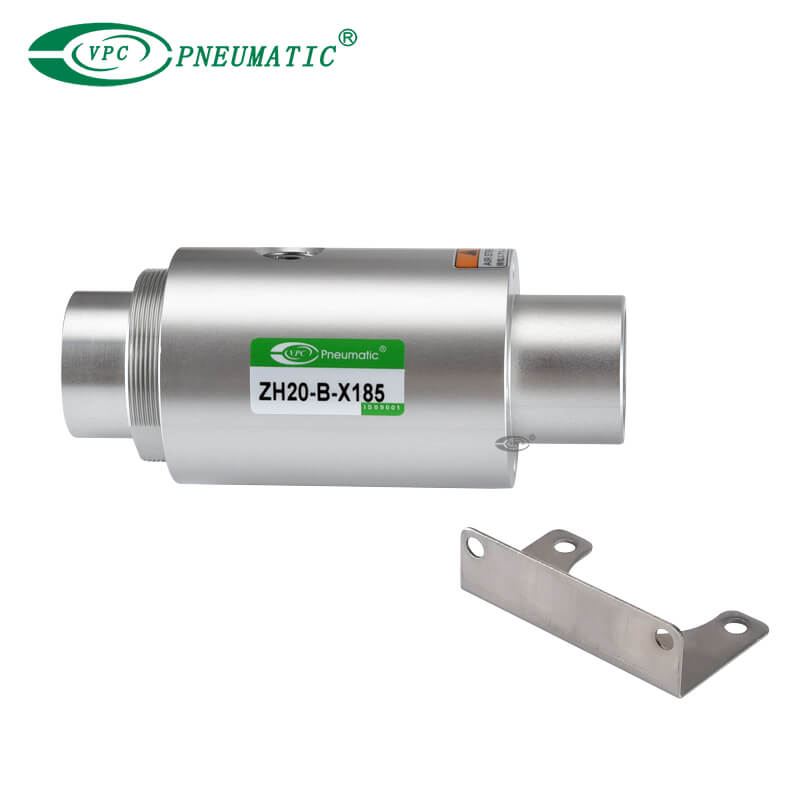

6. Монтажный кронштейн доступен.
7. Примеры применения.
Удар: выдувание капель воды и обработка чипсов.
Вакуум: пылесотка дыма во время пайки. Передача материалов, таких как гранулы или мелкие частицы.
Спецификации продукта
| Модель | ZH10 | ZH20 | ZH30 | ZH40 |
| Рабочая среда | Воздух | |||
| Уплотнение материал | Нян | |||
| Крупный материал | Сталь | |||
| Материал шланга | Нержавеющая сталь | |||
| Диаметр прохода (мм) | Φ13 | Φ21.6 | Φ30 | Φ42 |
| C [dm³/(s · bar)] (эффективная область [мм²]) * | 0,49 (2,46) | 1.04 (5,19) | 1.97 (9,86) | 3.69 (18,47) |
| Рабочее давление | От 0 до 0,7 МПа | |||
| Рабочая температура | -5 до 80 ℃ (без замораживания или конденсации) | |||
| Сборка кронштейна | ZH-BK1-10-A | ZH-BK1-20-A | ZH-BK1-30-A | ZH-BK1-40-A |
* Значение C, а также эффективная область - это теоретическое значение.
▲ Предупреждение
1. Поскольку всасываемое вещество выбросится вместе с выхлопом, не направляйте выхлопный порт на человека или оборудования.
2. Не используйте в атмосфере, имеющих коррозионные газы, химические вещества, морскую воду, воду или где есть прямой контакт с любым из них.
Основные измерения
