Пневматическая вакуумная система представляет собой пневматическую систему управления, которая использует сжатый воздух для создания отрицательного давления (вакуум) для выполнения таких функций, как транспортировка , адсорбции , и фиксация деталей или объектов.

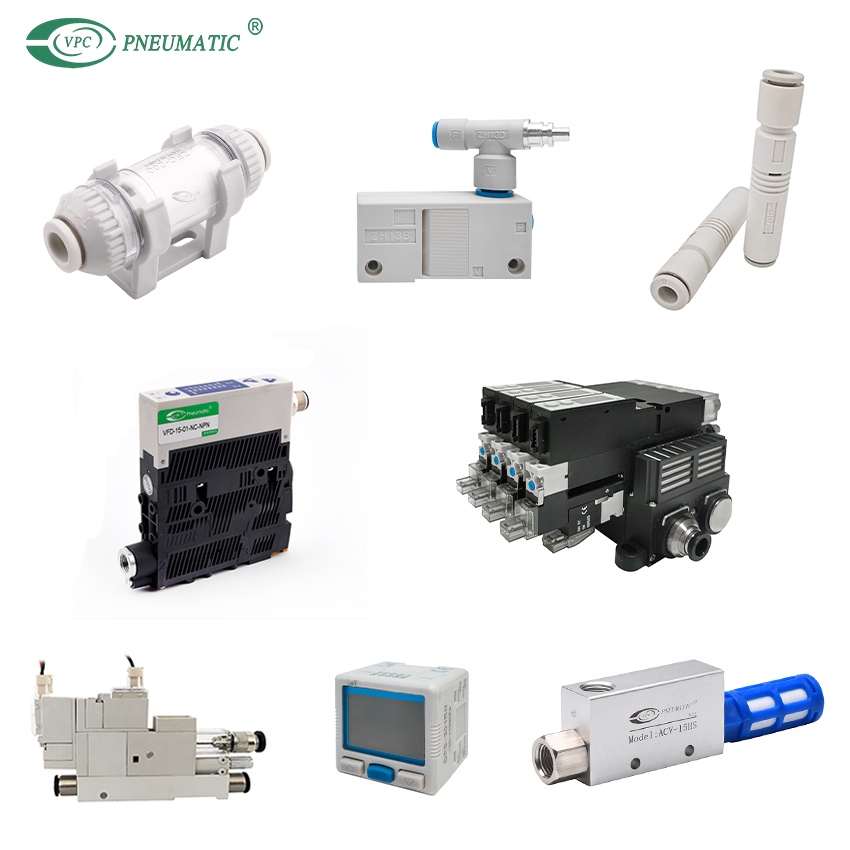

1. вакуумные компоненты и функции
Вакуумные компоненты | Функция | Модель продукта |
Вакуумный генератор | Используется для создания отрицательного давления , чтобы обеспечить необходимую силу адсорбции для вакуумной всасывающей чашки. Максимум Вакуумная степень: -88 кпа | Zu серии встроенного вакуумного генератора Генератор вакуумного вакуумного типа серии ZH серии |

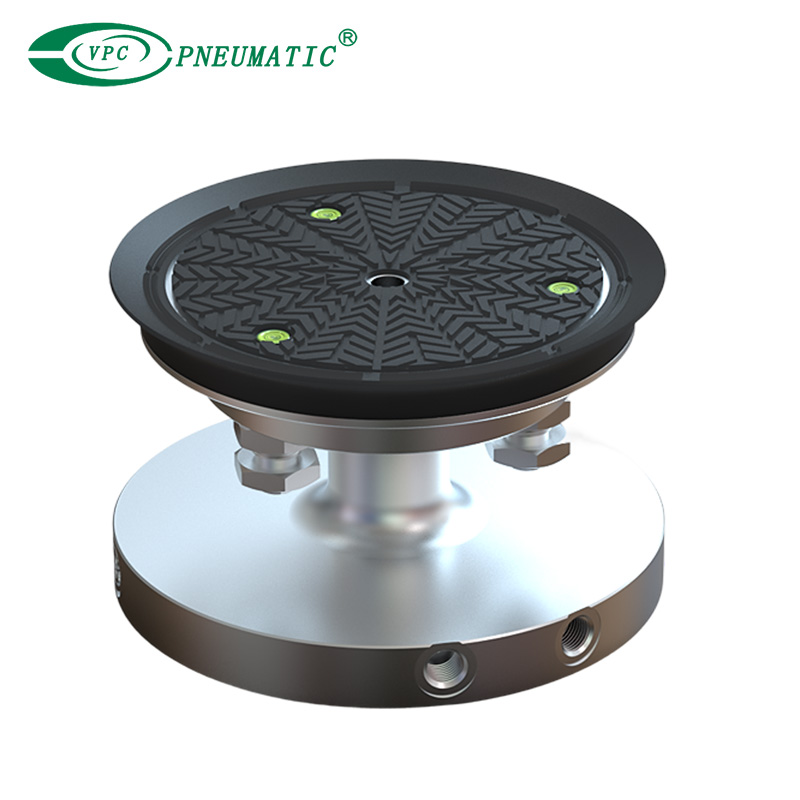

Вакуумная чашка всасывания | Используйте разность давления, генерируемую вакуумным генератором, чтобы придерживаться деталей. Это точка подключения между машиной и продуктом. | Серия вакуумная чашка всасывания Обработка с ЧПУ позиционирование всасывающей чашки для стекла |
Вакуумный фильтр | Отфильтруйте загрязняющие вещества , высасываемые из атмосферы вакуумной всасывающей чашкой. Убедитесь, что вакуумный генератор не будет заблокирован и работает нормально. | Серия ZFC встроенные воздушные всасывающие фильтры |
Вакуумный переключатель давления | Убедитесь, что вакуумное давление для безопасного удержания заготовки и выходных электрических сигналов в системе управления вакуумом. | Цветной дисплей ZSE30A (F) серии 2 высокий цифровой давление с высокой точностью |
Вакуумные регуляторы | Отрегулируйте вакуумное давление. | ITV -серия DC24V регулятор электрического пропорционального клапана |
* Для получения подробных параметров вакуумных компонентов , пожалуйста, см. Статью: Что такое вакуумные компоненты?
Вакуумный регулятор

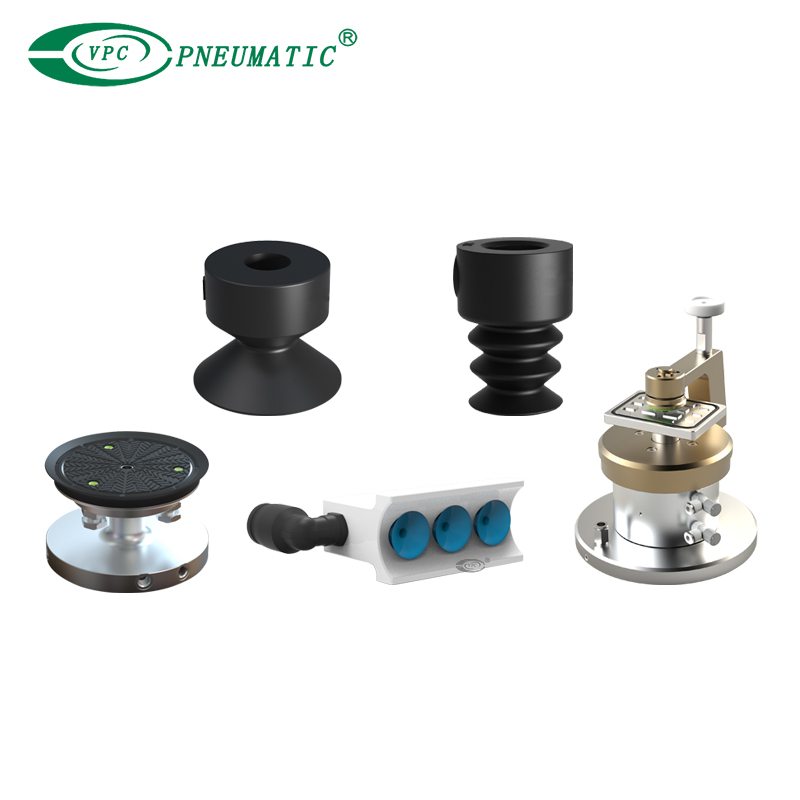

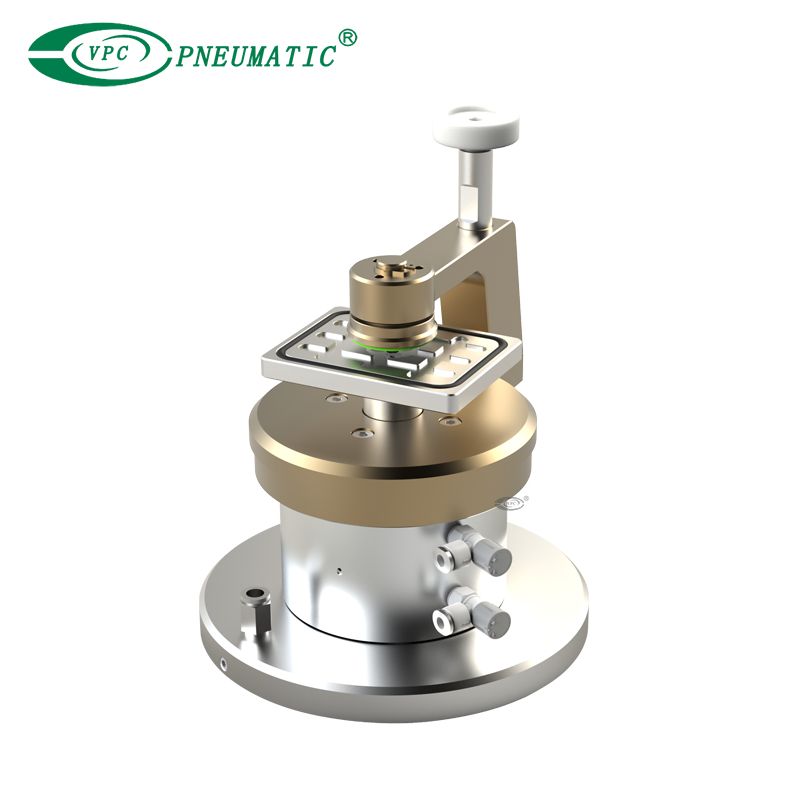

Вакуумная чашка всасывания

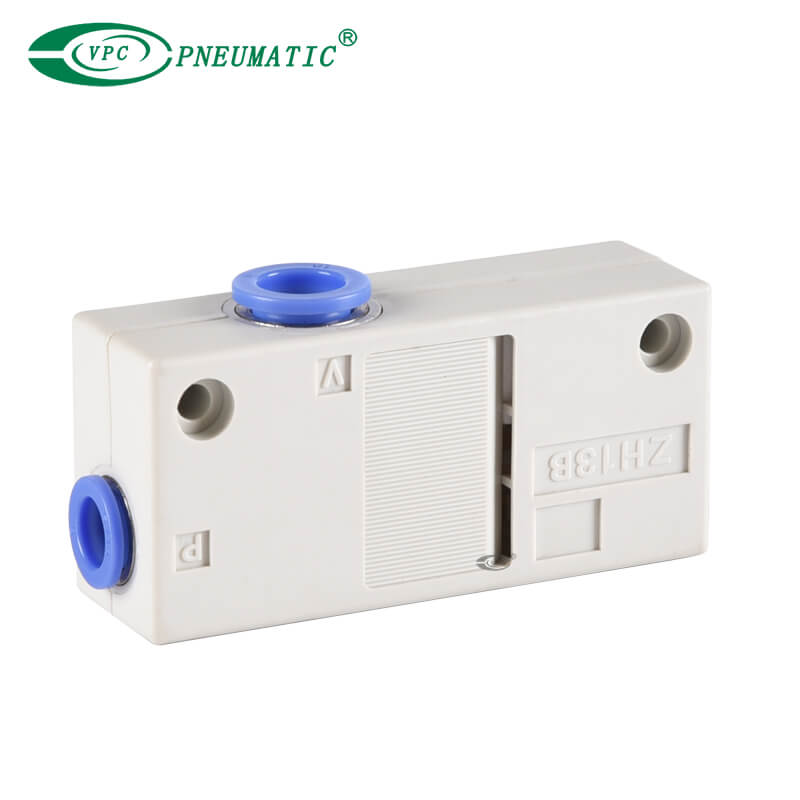

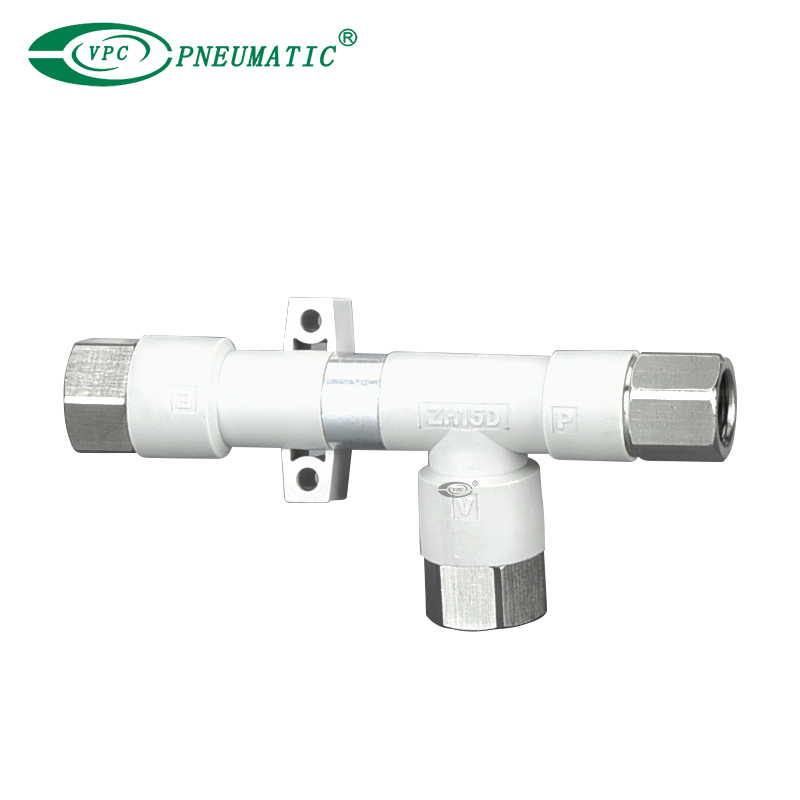

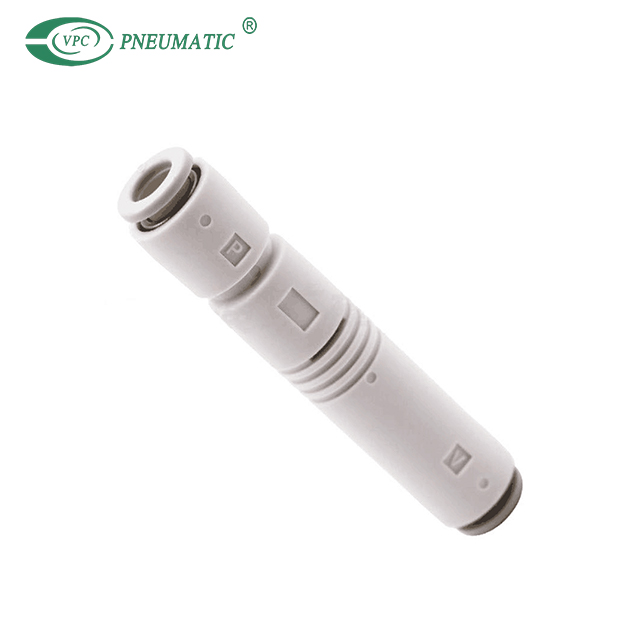

Вакуумный генератор
2. Применение пневматической вакуумной системы

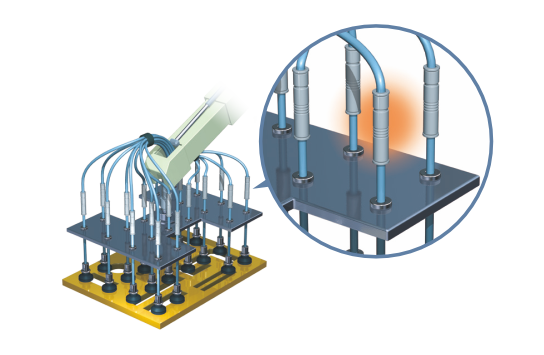

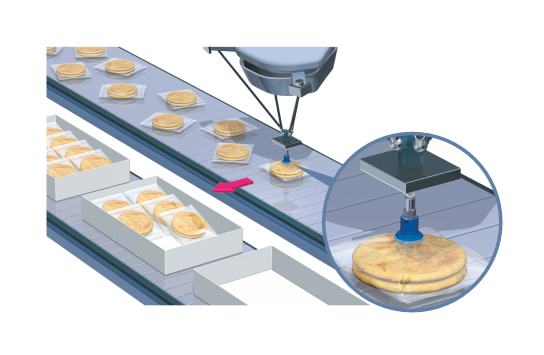

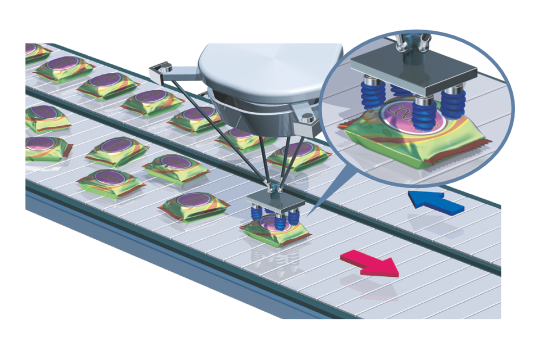

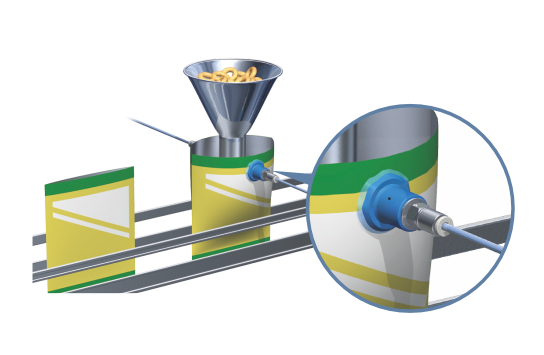

Система обработки вакуумной адсорбции : подходит для любого объекта с гладкой поверхностью. Особенно для неайговых , неметальных и не связанных с зажимными объектами , такими как тонкая и мягкая бумага, пластиковая пленка, алюминиевая фольга, хрупкое стекло и его продукты, интегрированные схемы и другие детали для микро-назначения и т. Д., Для его завершения может использоваться вакуумная адсорбция. Он широко используется в автомобильной , деревообработке, упаковке, электронике , листового металла и других отраслей промышленности.

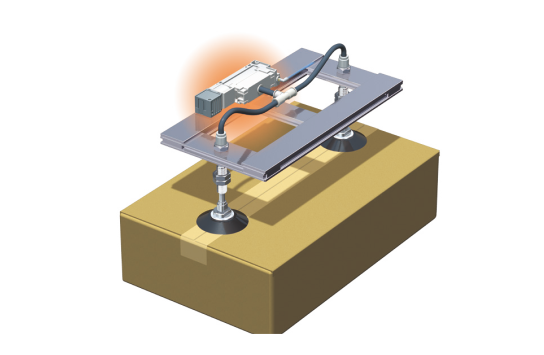

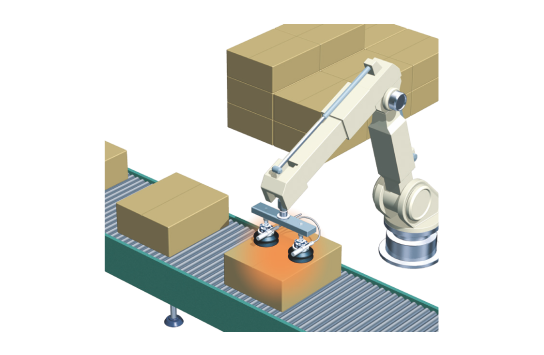

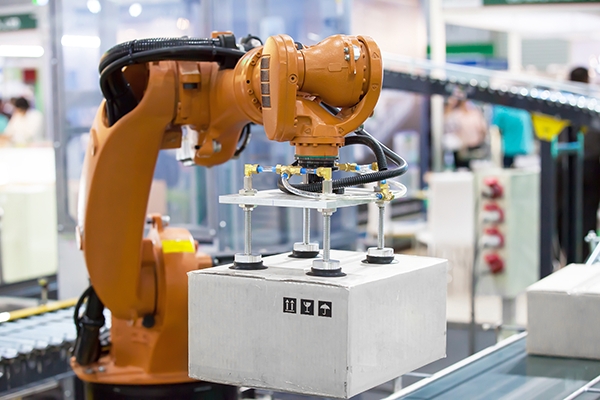

Картонная адсорбция

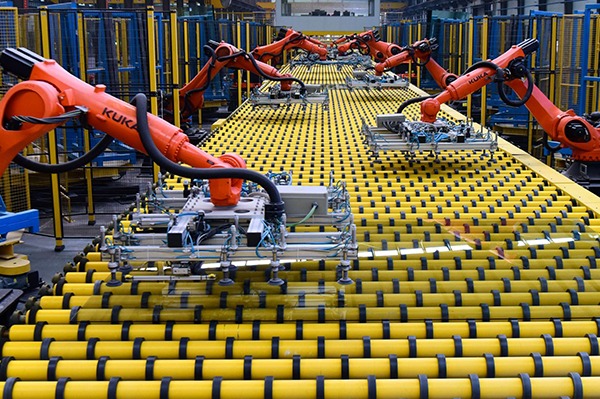

Стеклянная адсорбция

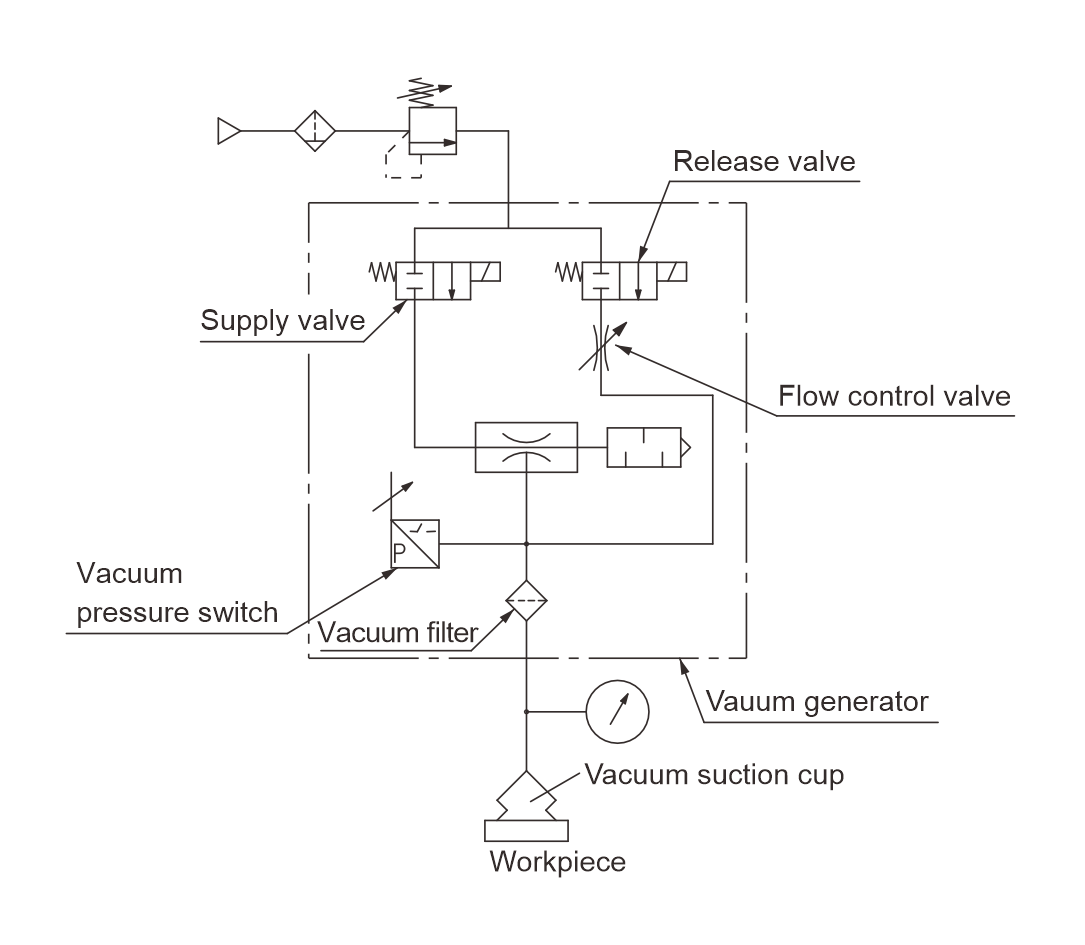

3. Схема схемы пневматической вакуумной системы
Часто задаваемые вопросы
1. Вакуумный насос против вакуумного генератора
Вакуумный насос - это устройство, которое генерирует вакуум. Всасывающий порт образует отрицательное давление, а выпускной порт напрямую подключен к атмосфере . Максимум Степень вакуума: -101,3 кпа
Вакуумный генератор представляет собой пневматический компонент, который использует поток сжатого воздуха, образуя определенную вакуумную степень. Максимум Вакуумная степень: -88 кпа
2. Как выбрать вакуумный генератор?
При выборе вакуумного генератора следует учитывать такие факторы, как Кроме того, вам также следует выбрать вакуумный генератор, который может обеспечить стабильную вакуумную степень на основе , максимальная степень вакуумного потока и потребление воздуха . общего потребления газа вакуумной чашки и непрерывного рабочего цикла (рабочая частота), требуемой системой.
3. Что такое вакуумная чашка всасывания?
Вакуумная всасывающая чашка - это соединительный компонент между заготовкой и вакуумной системой . Он использует вакуумный насос или вакуумный генератор для извлечения воздуха в всасывающую чашку, образуя вакуумное состояние внутри, так что он может быть плотно адсорбирован на различных плоских материалах под действием атмосферного давления.
4. Как работает вакуумная чашка всасывания?
Принцип всасывания:
Вакуумная всасывающая чашка подключена к вакуумному генератору через воздушную трубу , а затем контактирует с поднятием объекта (например, стекло, бумага, небольшая мембрана и т. Д.), И вакуумное оборудование начинает сосать , чтобы отрицательное давление воздуха генерируется внутри всасывающей чашки, так что объект для подъема твердо сосут, и объект для подъема может быть перенесен, так что объект для подъема твердо сосан, и объект для подготовки.
Принцип отряда:
Когда объект, который нужно поднять, перемещается в пункт назначения , вакуумная всасывающая чашка плавно накачивается, так что отрицательное давление воздуха в вакуумной всасывающей чашке изменяется на нулевое давление воздуха или положительное давление воздуха . Вакуумная всасывающая чашка автоматически отделяется от поднятия объекта, тем самым выполняя задачу подъема и перемещения тяжелых объектов.
5. Как выбрать вакуумную чашку всасывания?
① Выбор адсорбентов
Характеристики адсорбента : состояние поверхности, воздушная проницаемость, отвращение к статическому электричеству, отвращение к ионам меди и изменяется ли форма (бумага, пластик).
Форма адсорбента : размер адсорбционной поверхности , плоскостность (состояние изогнутой поверхности), форма (куб, сфера, цилиндр).
Вес адсорбата

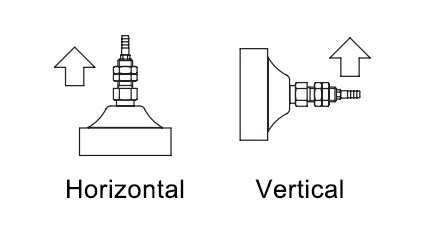

Направление подъема адсорбента : горизонтальная адсорбция или вертикальная адсорбция.
② Выберите вакуумную всасывающую чашку
Расчет силы адсорбции : рассчитывается на основе веса заготовки, которая должна быть переносится, и площадь контакта.
F = PXA
F: Адсорбционная сила
П: Вакуумное давление
A: Область контактной поверхности между всасывающей чашкой и заготовкой
Расчет диаметра всасывающей чашки : определяется в соответствии с формой и размером заготовки и требуемой силой адсорбции.
Материал всасывающей чашки : выберите соответствующий материал в соответствии с условиями использования , жидкости Используйте , среду использования и т. Д.
| Вакуумная всасывающая чашка материал | Рабочая температура зазовала (℃) | Адсорбат |
| Нян | -30-120 | Общие объекты. |
| VQM | -60-230 | Полупроводники , тонкие предметы, еда, готовая продукция. |
| Пута | 130-100 | Железная пластина, тонкая тарелка, коробка. |
| FKM | -20-250 | Лекарства |
Форма всасывающей чашки : выберите форму всасывающей чашки в соответствии с материалом , формы и весом объекта, который будет адсорбирован.
| Форма вакуумной всасывающей чашки | Приложение |
| Плоская всасывающая чашка | Обработайте заготовки с плоскими или слегка грубыми поверхностями . Такие как металлические пластины, коробки, стекло и т. Д. |

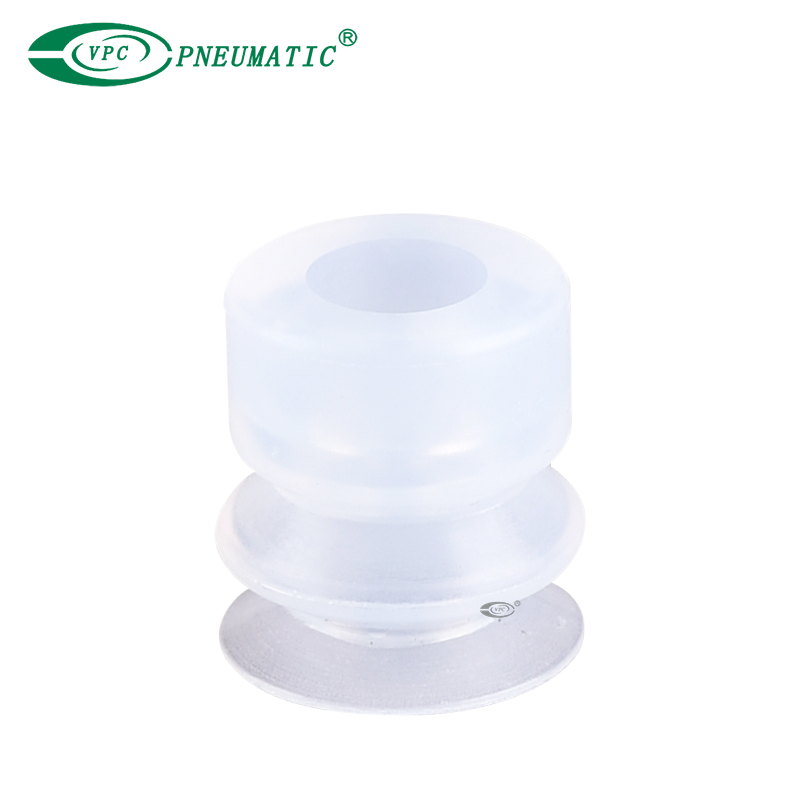

| Гофрированная всасывающая чашка | Подходит для нерегулярных поверхностей или поверхностей с деформированными материалами. Такие как обработка заготовки, такие как батарея и металлические пластины. |
| Длинная чашка всасывания | Ношение узких и длинных заготовков с небольшой захватывающей поверхностью, таких как деревянные полоски, оконные рамы, геометрические заготовки и т. Д. |
| Глубокая всасывающая чашка | Всасывающая чашка имеет большую глубину . Он подходит для заготовки с определенной поверхностной кривизны , такой как фрукты, стеклянные шарики и другие шариковые объекты. |
Выше приведено введение в пневматические вакуумные системы и как выбрать вакуумные компоненты, которые подходят для вашей вакуумной системы . Если у вас есть какие -либо вопросы при разработке вакуумных систем, вы можете связаться с VPC Pneumatic . Ваша консультация приветствуется!
