Что такое вакуумные компоненты?

Просмотры:1     Автор:Pедактор сайта     Время публикации: 2025-04-24      Происхождение:Работает

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
kakao sharing button
snapchat sharing button
sharethis sharing button

Официальный веб -сайт испанского языка VPC

Вакуумные компоненты являются основными компонентами, которые реализуют обработку , адсорбции и позиционирование объектов в вакуумных системах.

Компоненты для вакуумных систем

  • Вакуумные регуляторы

  • Вакуумные генераторы/эжекторы

  • Вакуумные чашки всасывания

  • Вакуумные фильтры

  • Вакуумные датчики

ITV Пневматический регулятор 2


1. Электропневматические регуляторы ITV серии ITV

Электро-пневматические регуляторы ITV управляют давлением воздуха через электрический сигнал и используется в ситуациях, когда требуется непрерывная или беспрепятственная регулировка давления воздуха. Он также может достичь дистанционного управления и управления программой.

Обычный электрический пневматический регулятор можно разделить на серию ITV1000, серия ITV2000 и серии ITV3000. Такие как ITV1050 , ITV1030, ITV2030, ITV2050 , ITV3050 и другие различные модели.

Кроме того, существует электро -пневматический клапан ITVX2000 высокого давления, вакуумный электрический клапан ITV2090/2091 и компактный вакуумный пропорциональный клапан.

Ключевые параметры производительности

ITV1000/2000/3000 Электропневматический регулятор

Электропневматический регулятор с высоким давлением ITVX2000

ITV2090/2091 Электронный вакуумный регулятор

Compact Electro-Пневматический регулятор ITV009

Повторяемость: ± 0,5% Fs или меньше

Максимум Давление питания: 5,0 МПа

Мин поставка вакуумного давления:

Установить давление -13,3 кПа

Повторяемость: ± 0,5% FS или меньше

Чувствительность: 0,2% FS или меньше

MAX.FLOW Скорость: 3000 л/мин (ANR)

Максимум Давление вакуума по подаче: -101 кпа

Время высокоскоростного отклика:

0,1 с (без нагрузки)

Рабочая температура:

От 0 до 50 ℃ (без конденсации)

Устанавливающий диапазон давления: от 0,01 до 3,0 МПа

Устанавливающий диапазон давления: от -1,3 до -80 кпа

Высокая стабильность - чувствительность:

0,2% FS или меньше

Диапазон давления: от -80 кПа до 0,9 МПа

Рабочая среда: воздух, n₂, o₂, ar

Доступный размер порта: 1/4

Встроенная подгонка с одним касанием

Доступные размеры порта: 1/4, 3/8, 1/2

Рабочая температура:

От 0 до 50 ℃ (без конденсации)

Монтажный вариант кронштейна

Компактный и легкий

SMC ITV 1030

ITV1030

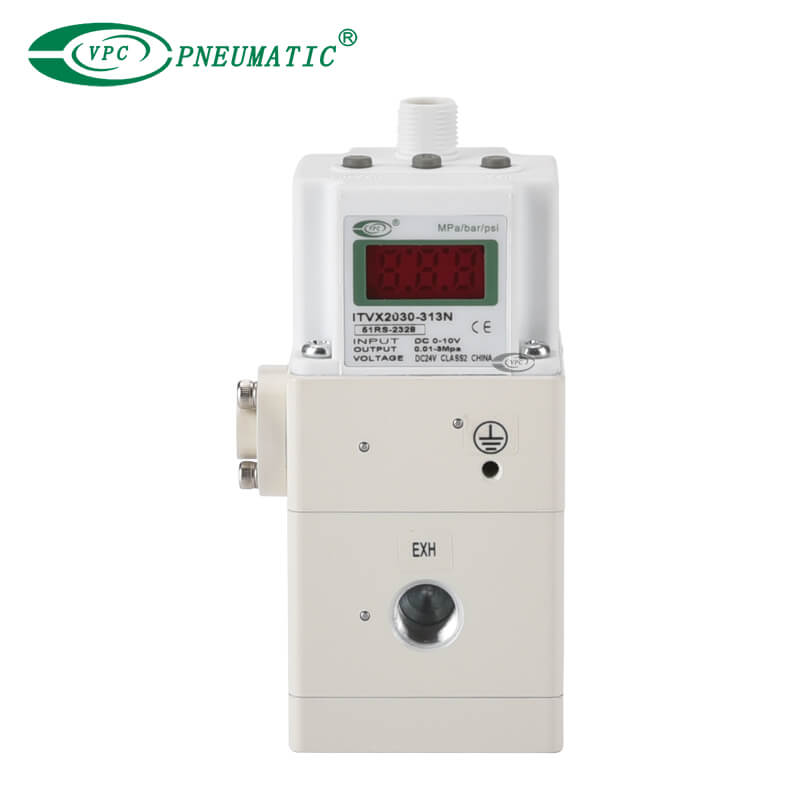

ITVX2030 (2)

ITVX2030

Электронный вакуумный регулятор ITV2090 (2)

ITV2090

ITV0090 (7)

ITV009


2. VBA Booster регулятор

Регулятор VBA Booster - это управляющий клапан, используемый для повышения давления системы . Его основная функция-повысить жидкость низкого давления (обычно газ или жидкость) в системе до более высокого давления. Она часто используется в сочетании с воздушным баком VBAT.

Ключевые параметры производительности

Коэффициент повышения давления

Дважды

Механизм регулировки давления

Ручка, работающая с механизмом облегчения

Воздушный

Установите диапазон давления

0,2-2,0 МПа

MAX.FLOW STACE

230-1900 л/мин (ANR)

Рабочая температура

От 2 до 50 ℃ (без замораживания)

*Для получения подробных инструкций по установке регулятора пневматического бустера и воздушного бака см. Статью: Как установить регулятор бустера?


VBA11A-F02GN (2)

Регулятор Booster VBA

VBA (2)

VBAT AIR TA


3. IRV10/20 Series Vacuum регулятор

Регулятор вакуума серии IRV10/20 может регулировать и контролировать давление воздуха или вакуум в системе и стабилизировать выход.

  • Малый размер, широкий диапазон приложений.

  • Доступные размеры потоков включают RC , NPT и G.

  • Обеспечивает одностороннее соединение для легкой установки.

  • С односторонним разъемом . Доступно в стилях локтя или прямых разъемов.

Ключевые параметры производительности

Модель

IRV10

IRV20

Рабочая температура

От 5 до 60 ℃

Установите диапазон давления

-100 до -1,3 кПа

Доказательство давления

100 кПа (за исключением манометра)

Потребление атмосферного потребления

0,6 л/мин (ANR) или меньше

Подключение трубки OD

Ф6, Ф8

Ф6, Ф8, Ф10

IRV10-C06B
Пактуумный регулятор IRV20-C08


4. вакуумный генератор

Генератор вакуума использует сжатый воздух для создания отрицательного давления для достижения быстрой и стабильной адсорбции вакуума.

Обычно он используется в сочетании с вакуумной всасывающей чашкой для выполнения таких операций, как адсорбция и транспортировка различных материалов. Особенно подходит для адсорбирующего хрупкого , мягкого , неиистого нетеирого , -неметаллических материалов или сферических объектов.

Ключевые параметры производительности

Модель

Рабочая температура (℃)

Диаметр сопла

(мм)

Макс. Скорость потока (L/мин ANR)

Потребление воздуха (L/мин ANR)

Макс. Вакуум давление (KPA)

Zl212 вакуумный многоступенчатый эжектор

От 5 до 50 ℃

1,2 ~ 1,9 × 2

100 ~ 600

57 ~ 270

-84

VZK интегрированный вакуумный генератор

От 5 до 50 ℃

0,7 ~ 1,5

29 ~ 67

24 ~ 90

-92

Zu встроенный вакуумный генератор

От 5 до 60 ℃

0,5 ~ 0,7

7 ~ 16

14 ~ 29

-85 (s) / -48 (l)

Вакуумный генератор типа ZH

От 5 до 50 ℃

0,5 ~ 2,0

5 ~ 70

13 ~ 78

-85 (s) / -48 (l)

ZH Body Ported Vacuum Generator

От 5 до 50 ℃

0,5 ~ 2,0

5 ~ 135

13 ~ 185

-85 (s) / -53 (l)

Вакуумные эжекторы ZH, высокий поток

-5 до 80 ℃

(без замораживания или конденсации)

13, 21,6, 30, 42 (диаметр прохода)

6 ~ 90

13 ~ 196

Максимальное вакуумное давление варьируется в зависимости от модели

ZL212 вакуумный эжектор

ZL212 вакуумный эжектор

Встроенный вакуум сгенерирован

Zu вакуумный эжектор

VZK Vacuum Gengrators

VZK Vacuum Ejector

ZH13B (7)

Вакуумный генератор типа ZH

Вакуумные эжекторы ZH

Вакуумный генератор типа порта тела ZH

ZH20-B-X185

ZH High Flow Vacuum Generator


5. вакуумная чашка всасывания

Что такое вакуумная чашка всасывания?

В вакуумной всасывающей чашке используется вакуумный генератор для генерации разности вакуумного давления , а затем использует вакуумную всасывающую чашку для поглощения, захвата и перемещения объектов.

Подключите вакуумную всасывающую чашку с вакуумным генератором , и когда воздух в присосной чашке выкачивается, чтобы сформировать вакуумное состояние, внешнее атмосферное давление плотно прижимает всасывающую чашку к поверхности объекта, генерируя адсорбционную силу, чтобы различные объекты могли быть подняты или исправлены.

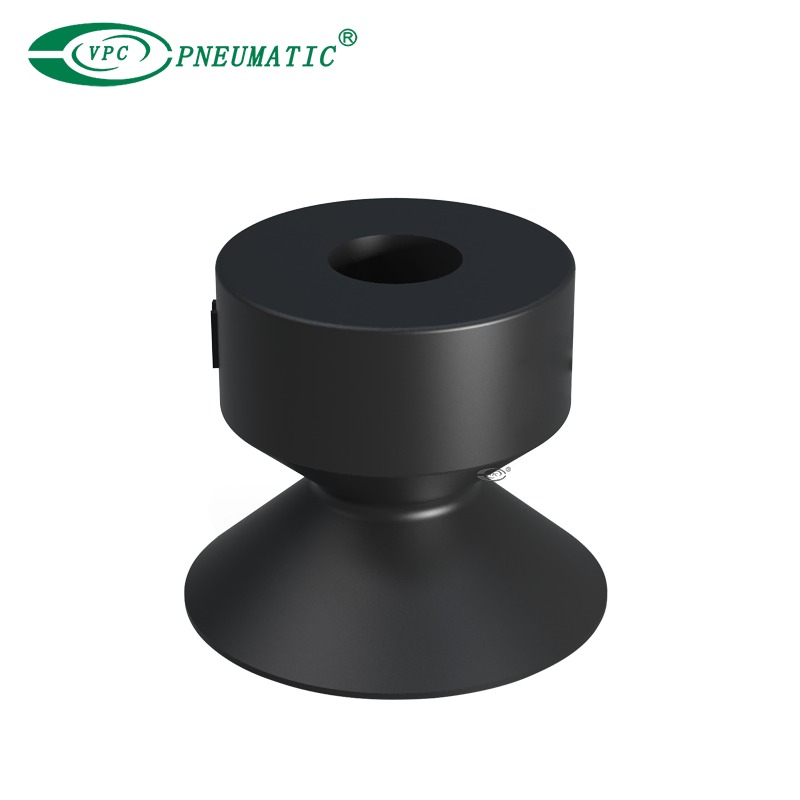

Вакуумная чашка всасывания
Вакуумная чашка всасывания SMC


6. ZFC серии встроенных воздушных всасывающих фильтров

Вакуумный фильтр ZFC используется для фильтрации посторонних веществ, таких как заготовки и пыль в окружающей среде, всасываемой всасывающей чашке . Обычно он используется в сочетании с вакуумными компонентами, такими как вакуумные генераторы и вакуумные чашки всасывания в вакуумных системах обработки всасывания.

① Диапазон рабочего давления: -100 кПа - 1,0 МПа

② Рабочая температура: от 0 до 60 ° C

③ можно использовать как для положительного давления, так и для вакуумного давления.

  • Скорость потока ( положительное давление ): 15-650 л/мин

  • Скорость потока ( вакуумное давление ): 2-100 л/мин

④ Фильтрация: 5 (эффективность фильтрации 95%)

⑤ с одним прикосновением

  • Размер метрики : ∅2, ∅3.2, ∅4, ∅6, ∅8, ∅10, ∅12

  • Дюйм -размер : ∅1/8 ', ∅5/32 ', ∅1/4 ', ∅5/16 ', ∅3/8 '

Структура анти-ротации : предотвращает полеты деталей из-за ослабления при использовании положительного давления.


7. ZSE/ISE30 & ZSE40/ISE40 Цифровой

Вакуумные датчики используются для измерения различных параметров, таких как скорость потока , давления и вакуум , чтобы точно контролировать производительность системы.

Ключевые параметры производительности

Модель

ZSE30A (F) / ISE30A

ZSE40A (F) / ISE40A

Рабочая среда

Воздух, некоррозийный газ / неволосочный газ

Напряжение питания

DC12 до 24 В ± 10% , Ripple (PP) 10% или менее

Повторяемость

± 0,2% Fs ± 1 цифра

Точность отображения

± 2% Fs ± 1 цифра (температура окружающей среды 25 ± 3 ℃)

Рабочий диапазон температуры

Операция: от 0 до 50 ° C,

Хранение: от -10 до 60 ° C (без конденсации или замораживания)

Операция: от -5 до 50 ° C,

Хранение: от -10 до 60 ° C (без конденсации или замораживания)

Корпус

IP40

IP65

ZSE30A

ZSE30A цифровой переключатель давления

ISE40A

ZSE40A цифровой переключатель давления


8. PSE540 серии компактных удаленных аналоговых вакуумных датчиков вакуума

9. Датчик давления в серии PSE560 для общих жидкостей

Ключевые параметры производительности

Модель

PSE540

PSE560 (положительное давление)

Оцененный диапазон давления

От 0 до 1 МПа

Доказательство давления

1,5 МПа

Рабочая среда

Воздух/некоррозивный газ/неволосочный газ

Жидкость или газ, которые не будут корродировать или

Атака нержавеющая сталь 316L

Текущее потребление

15 мА или меньше

10 мА или меньше

Линейность

± 0,7% Fs или меньше

± 0,5% фс

Рабочая температура

Работа: от 0 до 50 ℃,

Хранится: от -20 до 70 ℃ (без замораживания или конденсации)

Работа: от 10 до 60 ℃,

Хранится: от -20 до 70 ℃ (без замораживания или конденсации)

PSE540

PSE540 вакуумный датчик

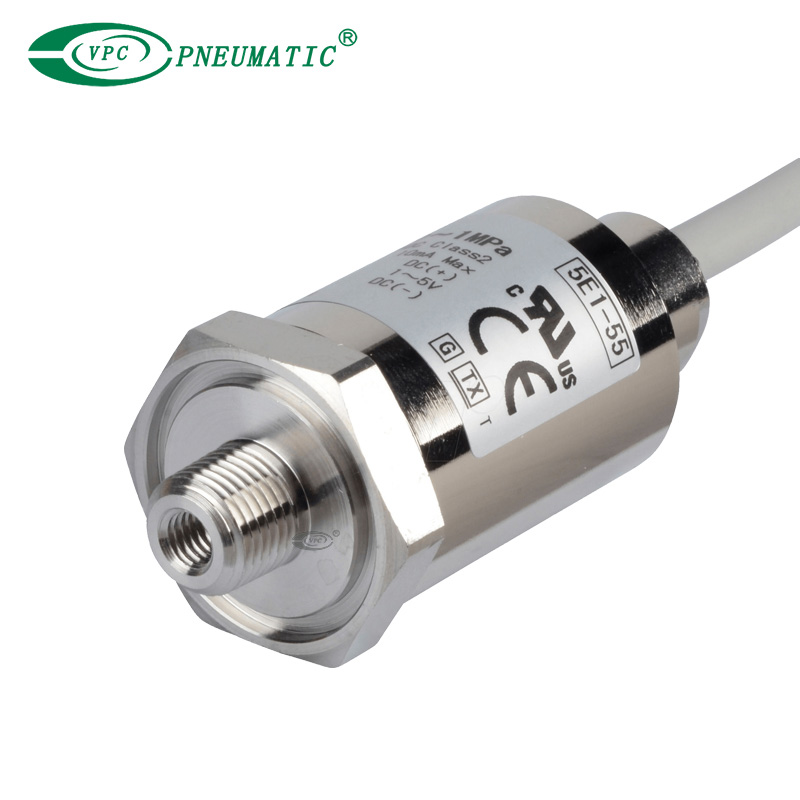

PSE560 Датчик давления

PSE560 вакуумный датчик


10. PF3W Series 3-Color Display цифровой переключатель для воды для воды

  • 3-цвета/2-экрановый дисплей

  • Двойной мониторинг температуры и расхода

  • Вращаемый дисплей: против часовой стрелки 90 ° , по часовой стрелке 225 °

  • Поддержать аналоговое напряжение и выход аналогового тока

  • Различный размер порта трубы : 3/8, 1/2, 1/4, 3/4,1 1/4, 1 1/2

Ключевые параметры производительности

Рабочая среда Водный раствор вода и этиленгликоля (с вязкостью 3 МПа · с [3 CP] или меньше)
Температура жидкости От 0 до 90 ° C (без замораживания или конденсации)
Эксплуатационное давление От 0 до 1 МПа
Повторяемость ± 2% fs
Напряжение питания DC12 до 24 В ± 10%
Текущее потребление 50 мА или меньше
Корпус IP65

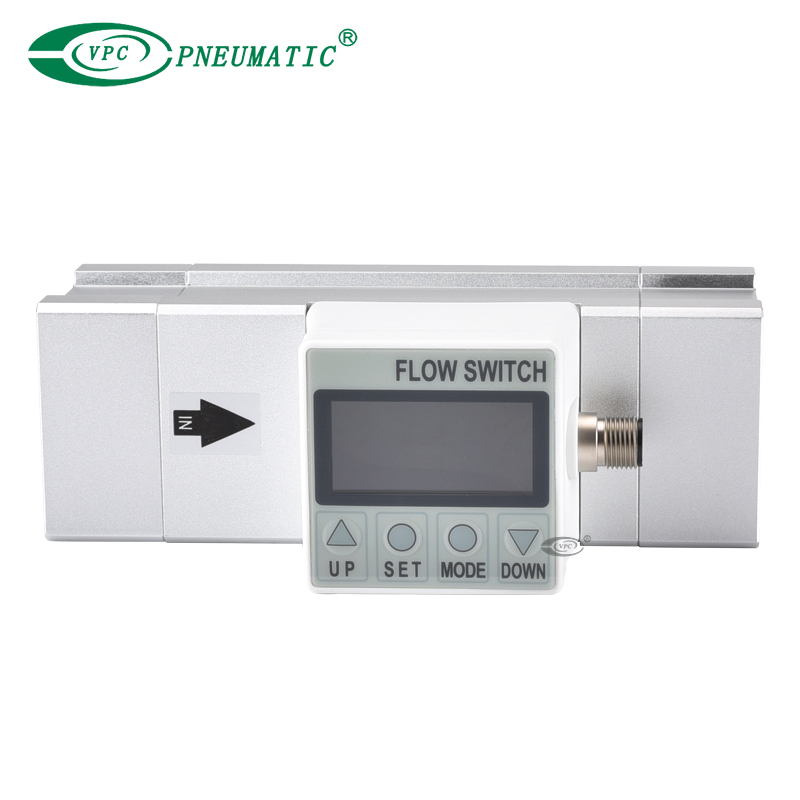

PF2A7 (2)

PF2A цифровой переключатель потока

PF3W вакуумный цифровой датчик давления

PF3W цифровой переключатель потока


Вышеуказанное вакуумные компоненты, используемые в вакуумных системах. Если у вас есть какие -либо вопросы о вакуумных системах или вакуумных компонентах, таких как принцип работы , , конкретные параметры , применения , как выбрать соответствующие вакуумные компоненты для вакуумных систем и как проектировать вакуумные системы, обратитесь к VPC Pneumatic . Мы будем рады ответить на ваши вопросы!
