| Тип вакуума: | |
|---|---|
| : | |
| Вакуумный порт: | |
| Диапазон номинального давления: | |
| Позиции коллектора: | |
Описание продукта

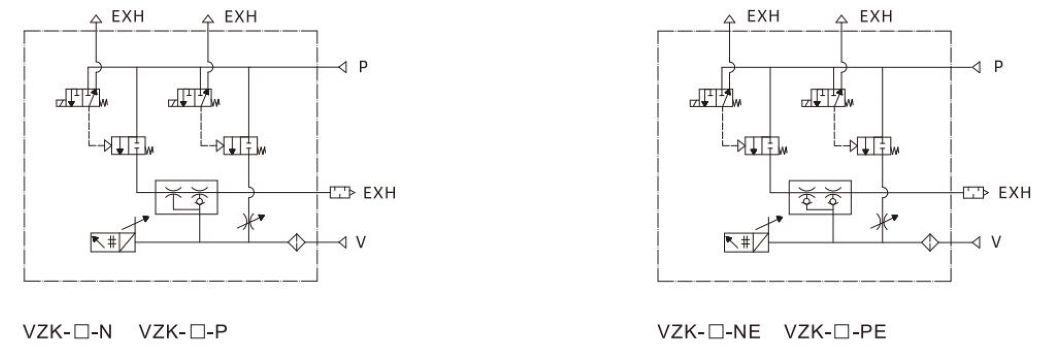

*1) Только NE/PE имеют обратный клапан для экономии энергии, остальные — без обратного клапана.
*2) Функция энергосбережения не является дополнительной для типа L-большого расхода и типа B-вакуумного насоса.
*3) Централизованная подача воздуха не является дополнительной опцией для вакуумного насоса типа B.
Технические характеристики продукта
| Модель | Давление подачи воздуха диапазон (бар) | Номинальная подача воздуха давление (бар) | Макс. уровень вакуума (кПа) | Макс. вакуумный поток (л/мин) | Расход воздуха (л/мин) | Подача воздуха порт | Вакуум порт |
| ВЗК | от 2,0 до 7,0 | 4.3 | -92 | 34.6 | 28.7 | 6 мм | 6 мм |
| Модель | Подача воздуха давление (бар) | Расход воздуха (л/мин) | 0 л/мин | 5 л/мин | 10 л/мин | 15 л/мин | 20 л/мин | 25 л/мин | 30 л/мин | 35 л/мин | 40 л/мин | Макс.вакуум уровень (кПа) |
| ВЗК | от 2,0 до 7,0 | 28.7 | -92.3 | -50 | -17.8 | -14 | -10 | -5.6 | 0 | - | - | ﹣92 |
| Модель | Подача воздуха давление (бар) | Расход воздуха (л/мин) | -10 | -20 | -30 | -40 | -50 | -60 | -70 | -80 | -90 | Макс.вакуум уровень (кПа) |
| ВЗК | от 2,0 до 7,0 | 28.7 | 0.16 | 0.32 | 0.6 | 0.94 | 1.38 | 1.96 | 2.7 | 4.18 | 7.5 | ﹣92 |

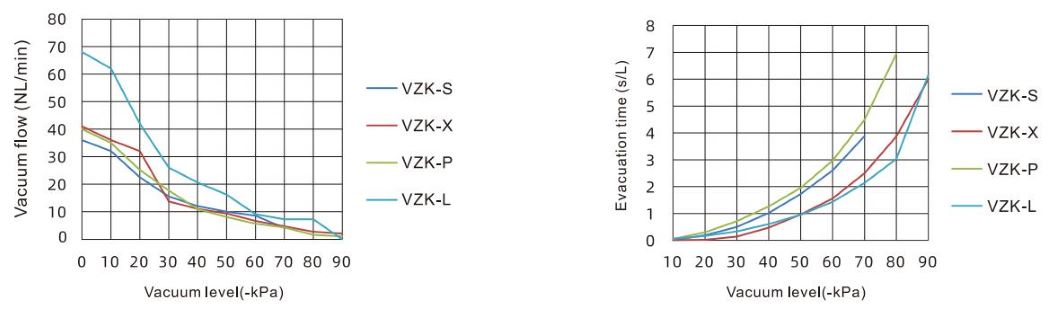

| Модель | Подача воздуха давление (бар) | Расход воздуха (л/мин) | 0 | -10 | -20 | -30 | -40 | 50 | 60 | -70 | -80 | -90 | Макс.вакуум уровень (кПа) |
| ВЗК-С | 6.0 | 26 | 44.0 | 38.0 | 32.0 | 22.0 | 12.0 | 10.0 | 8.5 | 4.0 | - | - | ﹣74 |
| ВЗК-Х | 5.0 | 29 | 41.0 | 36.0 | 26.0 | 13.7 | 11.0 | 9.3 | 6.6 | 4.6 | 2.7 | 2.0 | ﹣91 |
| ВЗК-П | 3.7 | 32 | 40.0 | 35.0 | 25.2 | 17.7 | 10.9 | 3.0 | 5.6 | 4.2 | 1.5 | 1.0 | ﹣88 |
| ВЗК-Л | 5.0 | 85 | 68.0 | 62.0 | 42.0 | 26.0 | 20.6 | 16.2 | 9.0 | 7.2 | 7.2 | 5.0 | -90 |
| Модель | Подача воздуха давление (бар) | Расход воздуха (л/мин) | -10 | -20 | -30 | -40 | -50 | -60 | -70 | ﹣80 | ﹣90 | Макс. вакуум уровень (кПа) |
| ВЗК-С | 6.0 | 26 | 0.01 | 0.19 | 0.50 | 1.02 | 1.72 | 2.60 | 3.88 | - | - | ﹣74 |
| ВЗК-Х | 5.0 | 29 | 0.02 | 0.14 | 0.47 | 0.96 | 1.56 | 2.50 | 3.87 | 6.00 | - | ﹣91 |
| ВЗК-П | 3.7 | 32 | 0.05 | 0.30 | 0.71 | 1.26 | 1.95 | 2.97 | 4.49 | 6.95 | - | ﹣88 |
| ВЗК-Л | 5.0 | 85 | 0.06 | 0.16 | 0.33 | 0.60 | 0.95 | 1.43 | 2.14 | 3.03 | 6.16 | ﹣90 |
| Модель | ZSE10 (давление вакуума) | ZSE10F (Смешанное давление) | |
| Диапазон номинального давления | от 0 до -101 кПа | от -100 до 100 кПа | |
| Установить диапазон давления/ Диапазон отображения давления | от 10 до -105 кПа | от -105 до 105 кПа | |
| Испытательное давление | 500 кПа | ||
| Наименьшее настраиваемое приращение | 0,1 кПа | ||
| Рабочая среда | Воздух, Неагрессивный газ, Невоспламеняющийся газ | ||
| Напряжение питания | От 12 до 24 В постоянного тока ±10 %, пульсация (размах) 10 % или меньше (защита от обратного подключения) | ||
| Текущее потребление | 40 мА или меньше | ||
| Выключатель выход | Тип выхода | NPN или PNP с открытым коллектором, 2 выхода (по выбору) | |
| Макс. ток нагрузки | 80 мА | ||
| Макс. приложенное напряжение | 28 В (с выходом NPN) | ||
| Остаточное напряжение | 2 В или менее (при токе нагрузки 80 мА) | ||
| Время ответа | 2,5 мс или меньше (с функцией защиты от дребезга: 20, 100, 500, 1000, 2000 мс) | ||
| Защита от короткого замыкания | Да | ||
| Повторяемость | ±0,2% полной шкалы ±1 цифра | ||
| Истер- Эзис | Режим гистерезиса | Переменная от 0* | |
| Режим оконного компаратора | |||
| Аналоговый Напряжение выход | Выходное напряжение (Номинальный диапазон давления) | от 1 до 5 В±2,5% полной шкалы | от 0,6 до 5 В ± 2,5% полной шкалы |
| Линейность | ±1% полной шкалы | ||
| Выходное сопротивление | Прибл. 1 кОм | ||
| Тип дисплея | 3 1/2 цифры, 7-сегментный светодиод, 1-цветный дисплей (красный) | ||
| Точность отображения | ±2% полной шкалы ±1 цифра (температура окружающей среды при 25 ±3℃) | ||
| Световой индикатор | Загорается, когда выход включен. ВЫХ1: Зеленый, ВЫХ2: Красный | ||
| Устойчивость к окружающей среде | Корпус | IP40 | |
| Диапазон температур | Хранение: от -10 до 60 ℃ (без конденсации и замерзания) | ||
| Диапазон влажности | Рабочая/хранящаяся: от 35 до 85 % относительной влажности (без конденсации). | ||
| Выдерживаемое напряжение | 1000 В переменного тока в течение 1 минуты между клеммами и корпусом | ||
| Сопротивление изоляции | 50 МОм или более (500 В постоянного тока, измеренное мегомметром) между клеммами и корпусом | ||
| Устойчивость к вибрации | От 10 до 150 Гц, полная амплитуда 1,5 мм или 20 м/с² в меньшем из направлений xyz в течение 2 часов (без питания) | ||
| Ударопрочность | 100 м/с² в каждом направлении XYZ 3 раза (без питания) | ||
| Температурные характеристики | ±2% полной шкалы (температура окружающей среды: при 25 ℃) | ||
| Свинцовый провод | Маслостойкий виниловый кабель для тяжелых условий эксплуатации 5 жил 3,5, 2 м Сечение: 0,15 мм² (AWG26) Внешний диаметр изолятора: 1,0 мм | ||
| Стандарты | CE, RoHS,UL/CSA | ||
*) Если приложенное давление колеблется вокруг заданного значения, гистерезис должен быть установлен на значение, превышающее ширину колебания.
