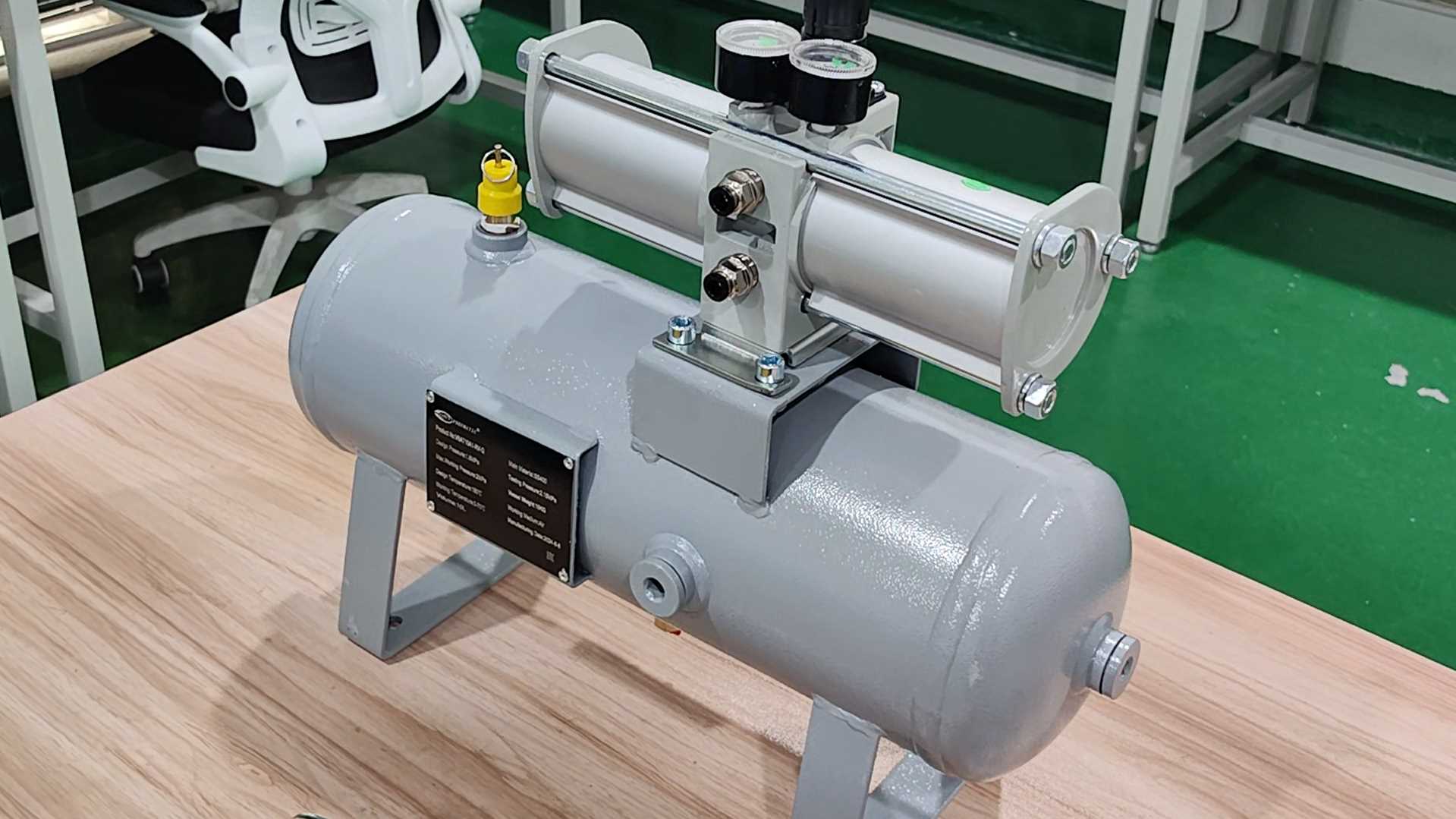

Как установить бустер-регулятор?

◆ Официальный сайт VPC на испанском языке

Регулятор VBA BoosterОсновная функция - перекачивать воздух в системе от низкого давления к высокому. сжатие и повышение давления, тем самым увеличивая давление в системе. Широко используется в пневматических системах и оборудовании, требующем подачи под высоким давлением.

Регулятор VBA Booster

Воздушный бак VBAT

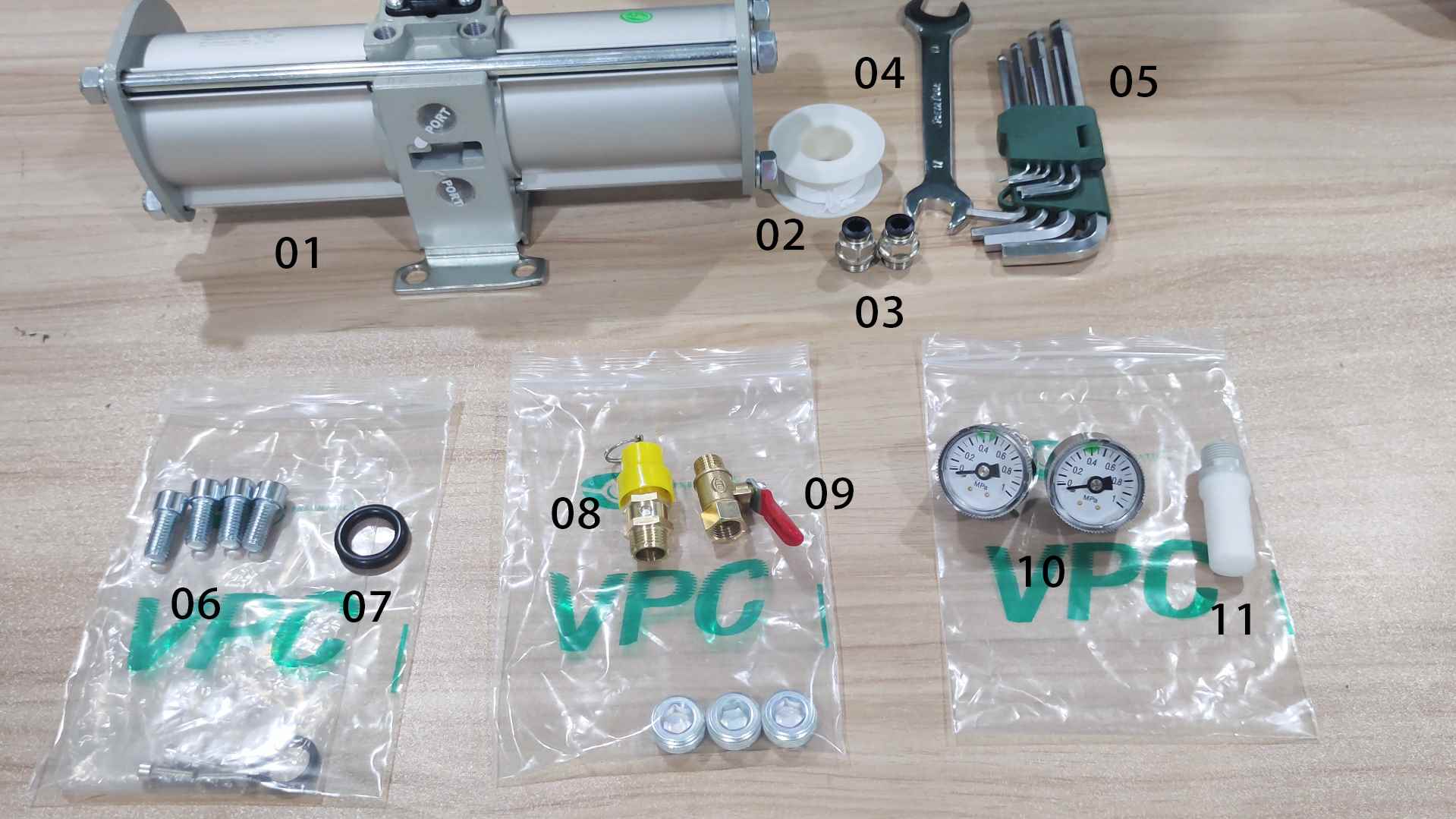

1. Сборочные изделия и инструменты

1. Бустерный регулятор серии VBA.

2. Лента для уплотнения резьбы.

3. Пневматический штуцер ПК

4. Рожковый ключ.

5. Шестигранный ключ/шестигранный ключ.

6. Винт

7. Уплотнительное кольцо

8. Предохранительный клапан

9. Сливной клапан

10. Манометр

11. Глушитель

* Обмотка резьбовой герметизирующей ленты: Дренажные клапаны, предохранительные клапаны и манометры все необходимо обернуть резьбовой герметизирующей лентой, чтобы обеспечить их герметизацию. Пожалуйста, обратитесь к статье для метода упаковки.

2. Установка сливного клапана и предохранительного клапана.

① Установите сливной клапан: затяните сливной клапан к сливному отверстию в нижней части воздушного резервуара. Убедитесь, что соединение надежно избегать утечек воздуха.

② Установите предохранительный клапан: используйте шестигранный ключ, чтобы открыть предохранительный клапан установка крышки на воздушный бак. Вверните предохранительный клапан в воздушный резервуар и затяните его, чтобы предотвратить ослабление.

3. Установка бустерного регулятора.

① Установка уплотнения: Используйте шестигранный ключ, чтобы открутить резьбовое отверстие в нижней части регулятора пневмоусилителя. Установите уплотнение в резьбовое отверстие в нижней части регулятора повышения давления, убедившись, что уплотнение не поврежден и правильно подключен.

② Подсоедините регулятор наддува к воздушному баку: Откройте защитная крышка на воздушном ресивере, поместите регулятор наддува на воздушный ресивер steadilyи убедитесь, что четыре резьбовых отверстия регулятора наддува совмещено с соединительными отверстиями воздушного резервуара. Вставьте винты в соединительные отверстия и затяните их шестигранным ключом.

4. Установка манометра, воздушной арматуры и глушителя.

① Установка манометра: прикрутите манометр обернутый резьбовой лентой в воздух IN-порт и ВЫХОДНОЙ порт бустерного регулятора по очереди.

② Установка воздушного фитинга: Оторвите защитную пломбу, прикрутите воздушный фитинг в ВХОДНОЙ и ВЫХОДНОЙ порт по очереди регулятора усилителя и затяните штуцер разводным ключом.

③ Установка глушителя: Оторвите уплотнение и закрутите глушитель в выхлопное отверстие бустерного регулятора.

Дополнительный контент

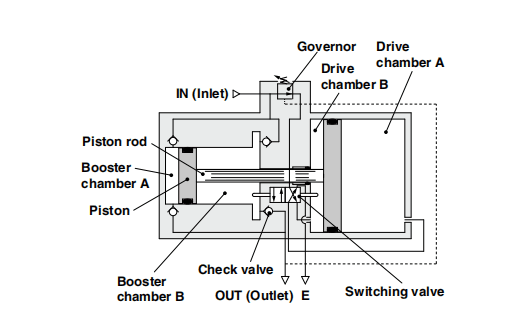

1. Как работает бустерный регулятор?

В воздух проходит через обратный клапан бустерные камеры A и B. Тем временем воздух подается в камеру привода B через регулятор и переключающий клапан. Тогда давление воздуха от приводная камера B и камера усилителя A применяются к поршню, нагнетая воздух в бустерная камера Б. По мере движения поршня наддувочный воздух выталкивается через обратный клапан в ВНЕ сторона. Когда поршень достигает конца, поршень вызывает переключение переключающего клапана, так что приводная камера B находится в состоянии выхлопа и приводная камера А соответственно находится в состоянии питания. Затем поршень меняет свое движение, на этот раз давление со стороны бустерная камера Б и приводная камера А увеличивает воздух в дожимная камера А и отправляет его в ВНЕ сторона. Описанный выше процесс повторяется для непрерывной подачи воздуха под высоким давлением из В к ВНЕ сторона.

2. Когда использовать бустер-регулятор?

① Некоторые устройства в пневматической цепи должны использовать более высокое давление воздуха чем давление в магистрали.

② Пространство маленькое и пневмоцилиндр большого диаметра невозможно настроить, но выходная сила должна быть гарантирована.

③ Пневматическое дистанционное управление требует подачи давления для компенсировать на потерю давления.

④ Необходимо увеличить давление жидкости газожидкостного баллона.

⑤ Когда вы хотите сократить время заполнить бензобак до определенного давления.

3. Каковы компоненты контроля давления?

• Бустерный регулятор обеспечивает необходимое высокое давление.

• Pдавление регулятор снижает давление жидкости до безопасного уровня.

• Pпрецизионный регулятор давленияили обеспечивает точную регулировку выходного давления.

• Eлекторо-пневматический регулятор обеспечивает интеллектуальное регулирование давления в режиме реального времени (можно достичь бесступенчатая регулировка давления).

Регулятор VBA Booster

Регулятор давления AR

ИК прецизионный регулятор

Электропневматический регулятор ITV

Выше описан процесс установки регулятора наддува и воздушного ресивера. Если в процессе установки у вас возникнут вопросы, пожалуйста, свяжитесь с ВПК и мы будем рады ответить на ваши вопросы.

Подробную инструкцию по установке смотрите в видео:
