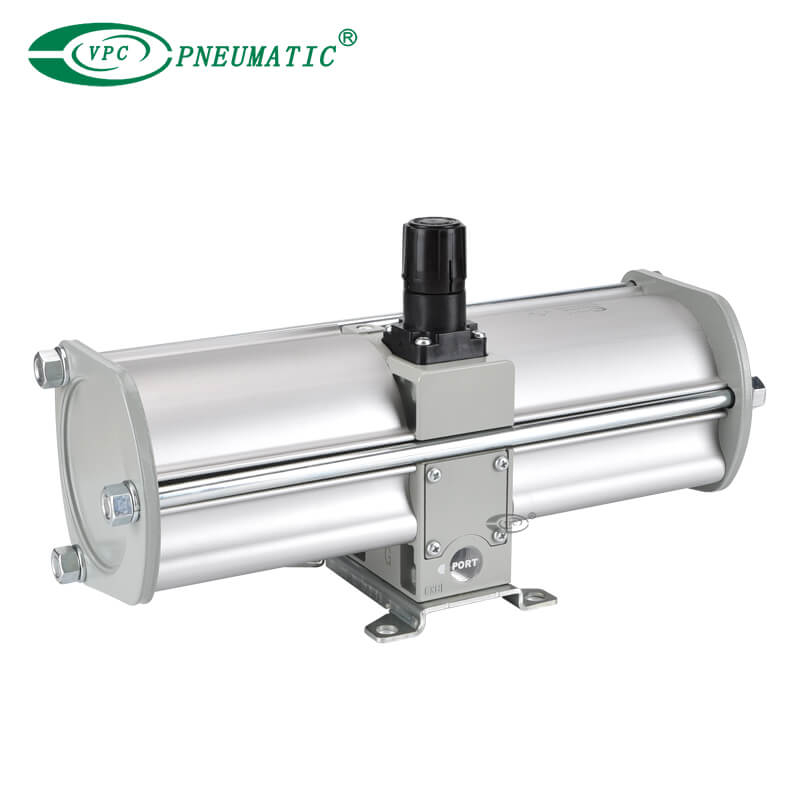

VBA10A
VPC Pneumatic
8414909090
Материал тела регулятора бустера:: | |
---|---|
Рабочее давление: | |
Емкость бака: | |
Материал танка: | |
штат: | |
Описание продукта
1. Простая регулировка выходного давления.
2. Повышает местное давление в трубопроводе, не требуя дополнительной мощности.

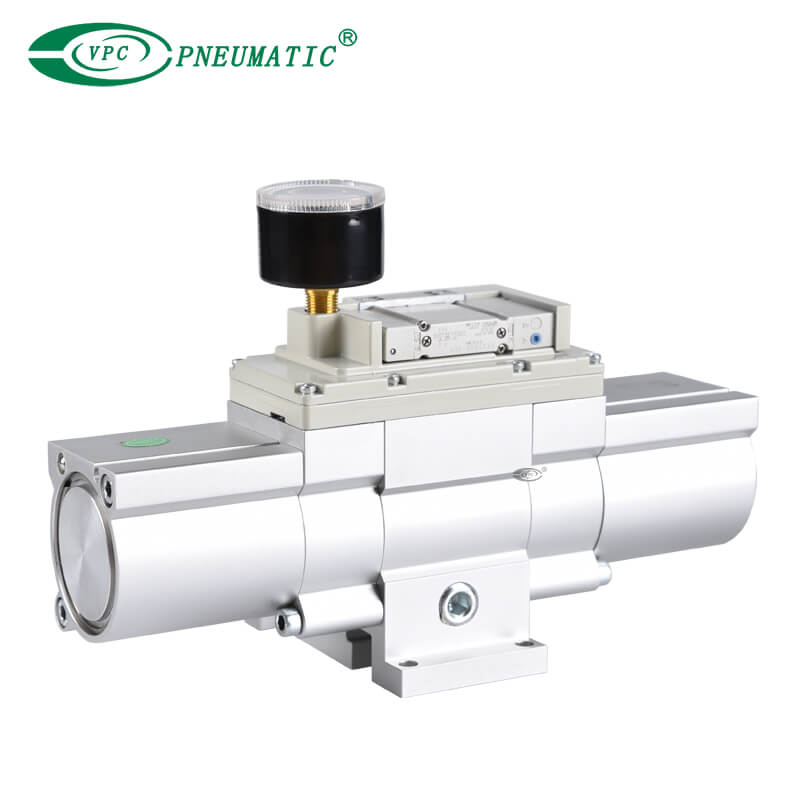

3. Можно получить максимальное двойное давление, подключив воздух к заводской линии.(VBA11A: максимум 4 раза)
4. Компактный тип, который напрямую соединяет баллоны с воздухом и регуляторы давления.
характеристики продукта
Модель | ВБА10А-02 | ВБА20А-03 | ВБА40А-04 | ВБА22А-03 | ВБА42А-04 | ВБА43А-04 | ВБА11А-02 |
Рабочая среда | Сжатый воздух | ||||||
Повышение давления соотношение | Дважды | от 2 до 4 раз*4) | |||||
Механизм регулировки давления | Ручка с разгрузочным механизмом*2) | Пневматический | Ручка с разгрузочным механизмом*2) | ||||
Макс. скорость потока*3) [л/мин (ANR)] | 230 | 1000 | 1900 | 1000 | 1900 | 1600 | 70 |
Диапазон заданного давления (МПа) | от 0,2 до 2,0 | от 0,2 до 1,0 | от 0,2 до 1,6 | от 0,4 до 2,0 | |||
Диапазон давления подачи (МПа) | от 0,1 до 1,0 | ||||||
Испытательное давление (МПа) | 3 | 1.5 | 2.4 | 3 | |||
Размер порта (RC) (IN/OUT: 2 места) | 1/4 | 3/8 | 1/2 | 3/8 | 1/2 | 1/4 | |
Размер порта манометра (Rc) (ВХОД/ВЫХОД: 2 места) | 1/8 | ||||||
Порт подключения бака (с заглушкой)*5) | 1/4 | 3/8 | 1/2 | 3/8 | 1/2 | 1/4 | |
Температура окружающей среды и жидкости (℃) | от 2 до 50 (без замораживания) | ||||||
Монтаж | Горизонтальный | ||||||
Смазка | Смазка (без смазки) | ||||||
Вес (кг) | 0.84 | 3.9 | 8.6 | 3.9 | 8.6 | 8.6 | 0.89 |
*1) Обязательно обеспечивайте подачу воздуха с минимальным рабочим давлением (0,1 МПа) или выше.
*2) Если давление НА ВЫХОДЕ выше, чем давление, установленное ручкой, избыточное давление сбрасывается с задней части ручки.
*3) Расход при ВХОД=ВЫХОД=0,5 МПа.Давление меняется в зависимости от условий эксплуатации.См. 'Характеристики расхода' .
*4) Установите коэффициент увеличения давления на 2 или более.
*5) Порт подключения к резервуару нельзя использовать для других целей, кроме подключения к VBAT.
Сплошная линия: Рабочий диапазон
Работайте так, чтобы скорость потока соответствовала сплошной линии, даже если воздух на стороне выпуска израсходован.
Пример.) Для VBA10A: Когда давление на входе составляет 0,5 МПа, а заданное давление равно 1,0 МПа, работают при расходе воздуха на выходе 180 л/мин (ANR) или меньше.
Пунктирная линия: за пределами установленного диапазона давления
P1: Давление на входе P2: Давление на выходе
* При работе с расходом, попадающим в зону нестабильности (условия P2 < P1), как показано на графиках выше, бустер Регулятор может не работать нормально и, следовательно, может не повышать давление.
Пульсация уменьшена бачком.Если выходная мощность недостаточна, может возникнуть пульсация.
Условия
Давление на входе: 0,5 МПа
Установочное давление на выходе: 1 МПа
Расход: от 0 до макс.расход
Производительность воздушного бака
● Снижает пульсацию, возникающую на выходная сторона.
● Когда потребление воздуха превышает подачу воздуха при повторно-кратковременной работе требуется воздух будет накапливаться в резервуаре для использования.
● Это не относится к непрерывным операция.
● Работа с расходом, попадающим в нестабильную зону при временных условиях P1 ≥ P2, может быть предотвращена, если воздух на выходе израсходован.
Запасные части/комплект №
Разместите заказ со следующим применимым номером комплекта.
Модель | VBA10A | VBA20A | ВБА40А | VBA22A | ВБА42А | VBA43A | VBA11A |
Комплект № | КТ-ВБА10А-1 | КТ-ВБА20А-1 | КТ-ВБА40А-1 | КТ-ВБА22А-1 | КТ-ВБА42А-1 | КТ-ВБА43А-1 | КТ-ВБА11А-20 |
В комплект входят детали из ① к ⑦ и смазочный пакет.
Нет. | Модель | VBA10A | VBA20A | ВБА40А | VBA22A | ВБА42А | VBA43A | VBA11A |
Количество | ||||||||
1 | Уплотнение поршня | 2 | 2 больших 1 маленький | 2 | по 1 большому и маленькому | |||
2 | собрание губернатора | 1 | ||||||
3 | Обратный клапан | 4 | 2 | |||||
4 | Прокладка | 2 | ||||||
5 | Уплотнение штока | 1 | ||||||
6 | Крепежный винт | - | 8 | 12 | 8 | 12 | - | |
7 | Крышка C в сборе | - | 1 | |||||
- | Прокладка пакет | 1 | 2 | 1 | 2 | 1 |
Основные размеры
* Для получения подробных размеров, спецификаций и сроков поставки свяжитесь с VPC.
