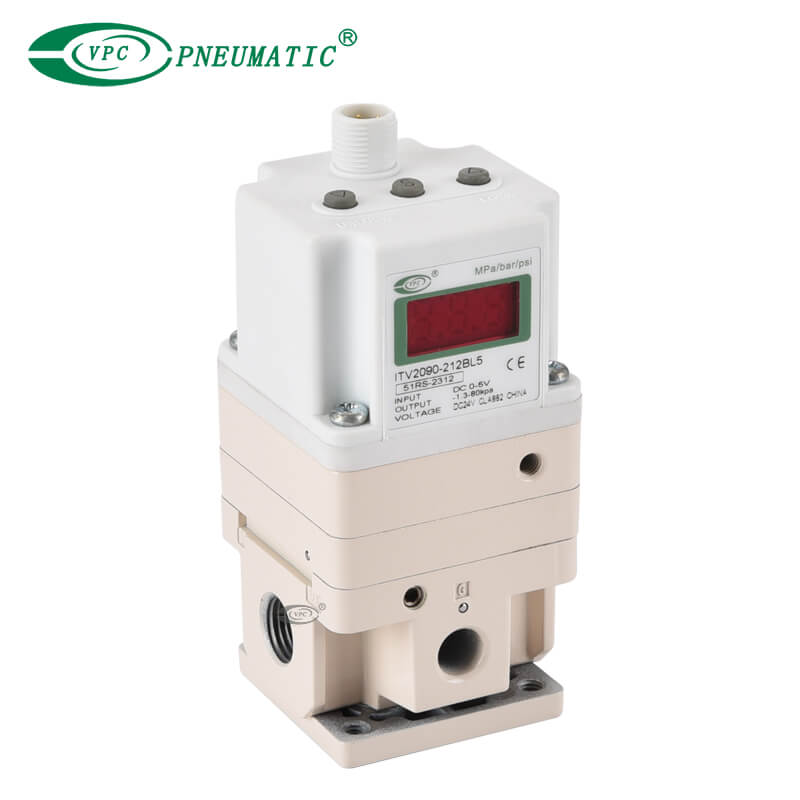

Описание продукта
Для плавного регулирования вакуумметрического давления в соответствии с электрическими сигналами.
● Регулирует давление воздуха пропорционально электрическому сигналу.
● Диапазон давления от -1,3 до -80 кПа.
● Доступный размер порта 1/4

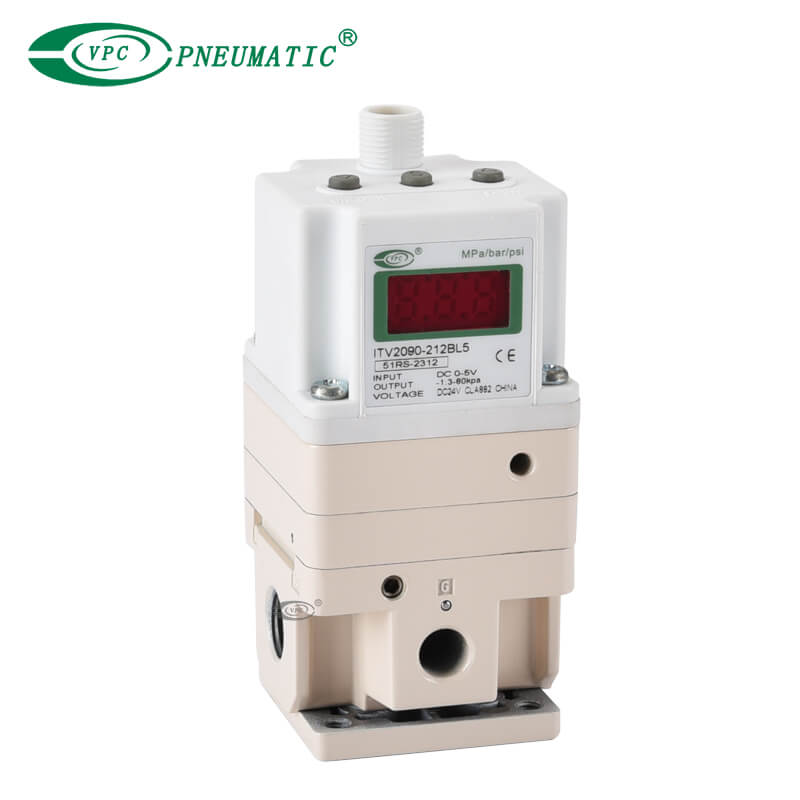

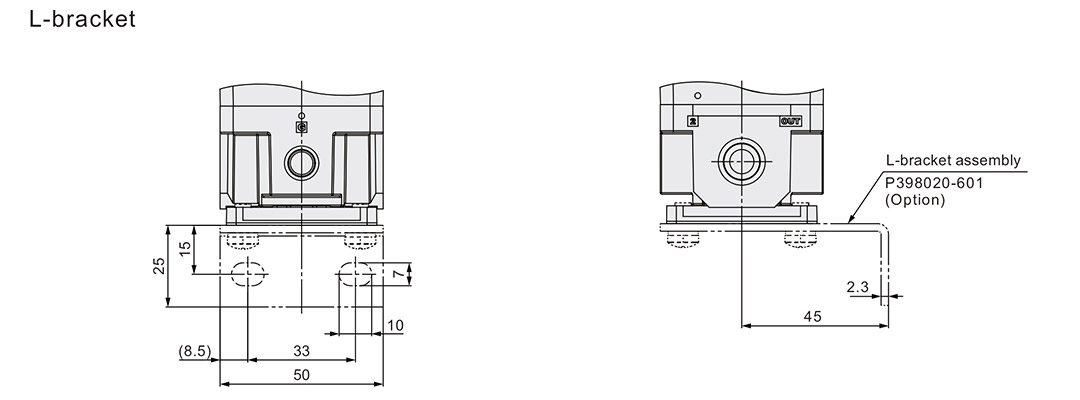

● Опция монтажного кронштейна

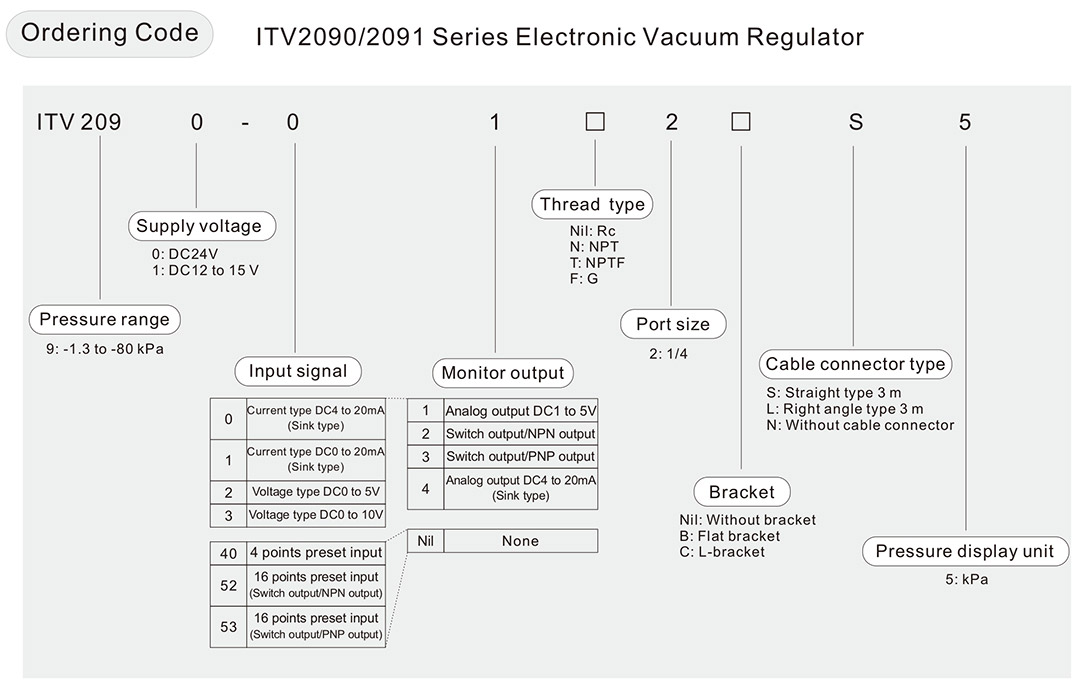

Спецификации продукта
| Модель | ITVX2090 | ITVX2091 | |
| Мин.поставлять вакуумное давление*1) | Установочное давление -13,3 кПа | ||
| Макс.поставлять вакуум давление | -101кПа | ||
| Установить диапазон давления | от -1,3 до -80 кПа | ||
| Источник питания | Напряжение | DC24V±10% | от 12 до 15 В постоянного тока |
| Текущий потребление | Напряжение питания 24 В пост. тока Тип: 0,12 А или менее*6) Напряжение питания от 12 до 15 В пост. тока, тип: 0,18 А или менее | ||
| Входной сигнал | Текущий тип*2) | От 4 до 20 мА пост. тока, от 0 до 20 мА пост. тока (стокового типа) | |
| Тип напряжения | DC0 до 5В, DC0 до 10В | ||
| Предустановленный вход | 4 точки (отрицательный общий), 16 точек (без общей полярности) | ||
| Входное сопротивление | Текущий тип | 250 Ом или менее*3) | |
| Тип напряжения | прибл.6,5 кОм | ||
| Предустановленный вход | Напряжение питания DC24 В Тип: прибл.4,7 кОм Напряжение питания 12 В пост. тока Тип: прибл.2,0 кОм | ||
Выходной сигнал*4) (выход монитора) | Аналоговый выход | От 1 до 5 В пост. тока (выходное сопротивление: прибл. 1 кОм) От 4 до 20 мА пост. тока (приемник) (выходное сопротивление: 250 Ом или менее) Точность вывода ±6% полной шкалы или менее | |
| Выход переключения | Выход NPN с открытым коллектором: макс.30 В, 80 мА Выход PNP с открытым коллектором: макс.80 мА | ||
| Линейность | ±1% или менее | ||
| Гистерезис | 0,5% или менее | ||
| Повторяемость | ±0,5% или менее | ||
| Чувствительность | 0,2% или менее | ||
| Температурные характеристики | ±0,12% ФС/℃ или менее | ||
| Выходное давление отображать | Точность | ±2% полной шкалы ±1 цифра или менее | |
| Единица | кПа*5) Мин.дисплей: 1 | ||
| Рабочая температура | от 0 до 50 ℃ (без конденсации) | ||
| Корпус | IP65 | ||
| Масса | 350г | ||
*1) Мин.давление вакуума на подаче должно быть на 13,3 кПа меньше макс.значение настройки давления вакуума.
*2) Постоянный ток от 4 до 20 мА невозможен для 2-проводного типа.Требуется напряжение питания (24 В пост. тока или от 12 до 15 В пост. тока).
*3) Значение для состояния без включенной цепи перегрузки по току.Если предусмотрен допуск на цепь перегрузки по току, входное сопротивление варьируется в зависимости от входного источника питания.Это 350 Ом или меньше для входного тока 20 мА постоянного тока. При измерении аналогового выхода ITV от постоянного тока 1 до 5 В, если полное сопротивление нагрузки меньше 100 кОм, точность аналогового выхода контролируется. в пределах ±6% (полный диапазон) могут быть недоступны.Продукт с точностью до ±6% поставляется по вашему запросу. Выходное давление остается неизменным.
*4) Должен быть выбран либо аналоговый выход, либо релейный выход.Кроме того, при выборе релейного выхода либо выход NPN, либо выход PNP. Выход также должен быть выбран.Обратите внимание, что предустановленный тип входа не оснащен функцией выходного сигнала.
*5) Пожалуйста, свяжитесь с VPC относительно индикации с другими единицами давления.
*6) Спецификации связи см. в таблице ниже.

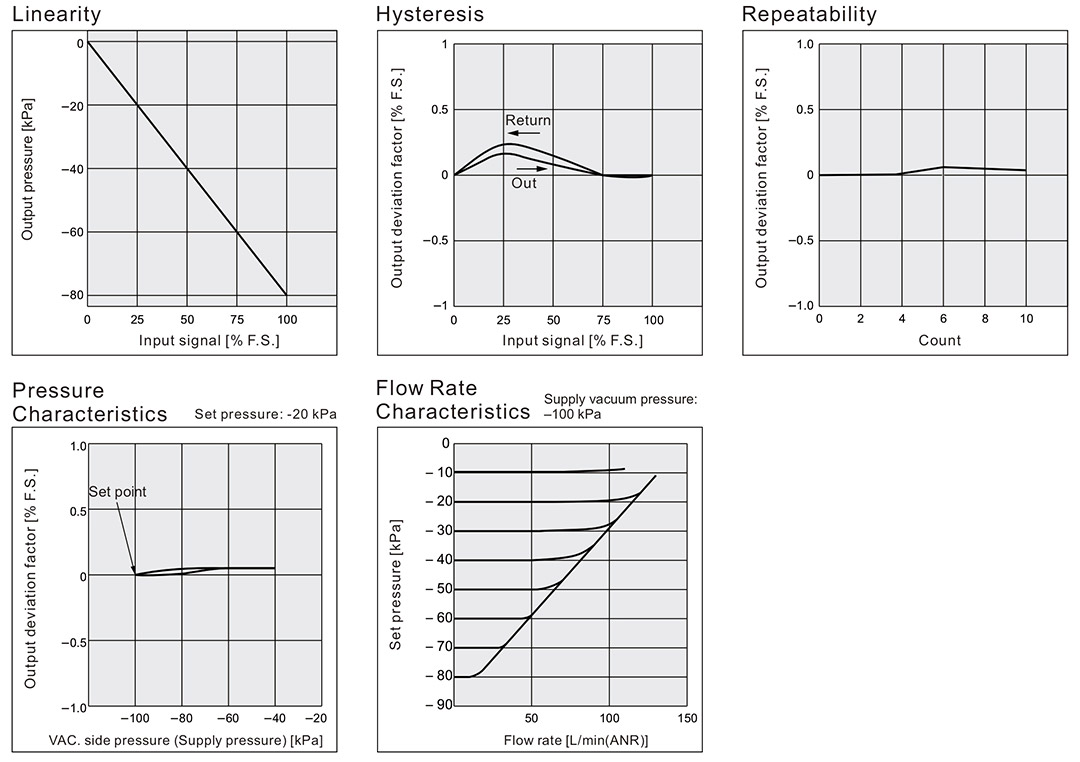

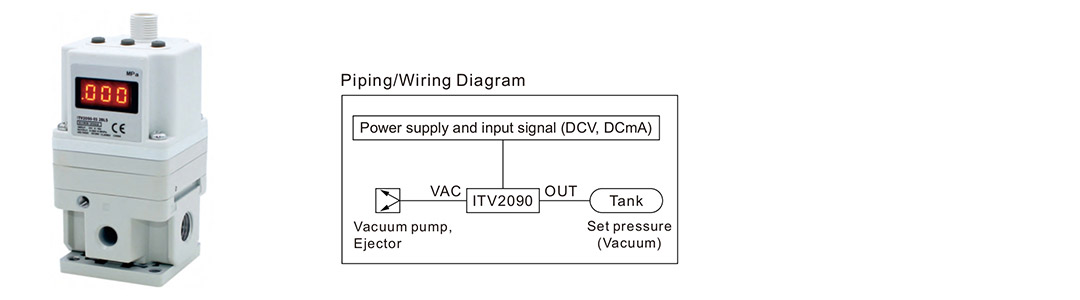

Характеристики расхода условия измерения
● Скорость выхлопного потока вакуумного насоса используется для измерения: 500 л/мин (ANR)
● Давление вакуума на входе: –100 кПа [Когда расход на выходе равен 0 л/мин (ANR)]
● Макс.скорость потока: 132 л/мин (ANR) (при входном вакуумметрическом давлении –39 кПа)

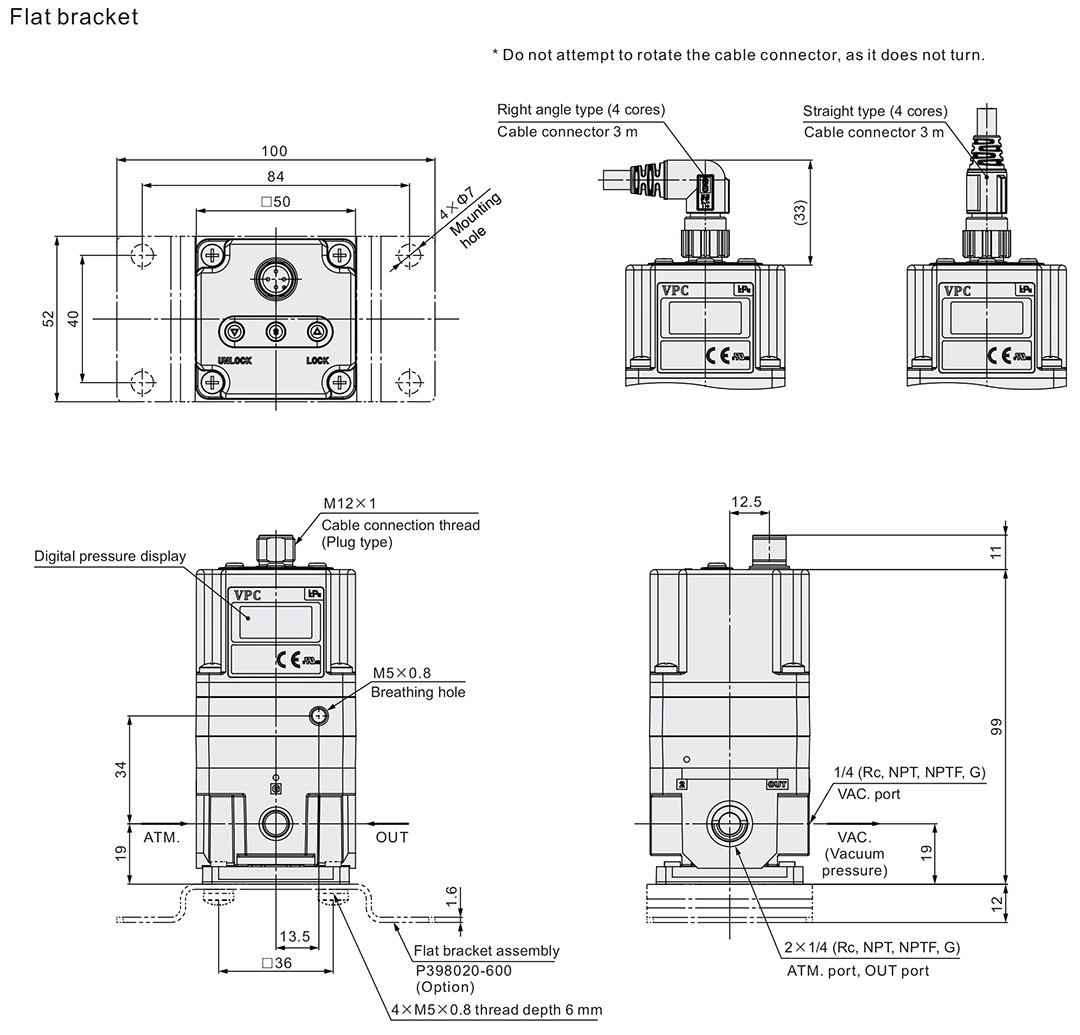

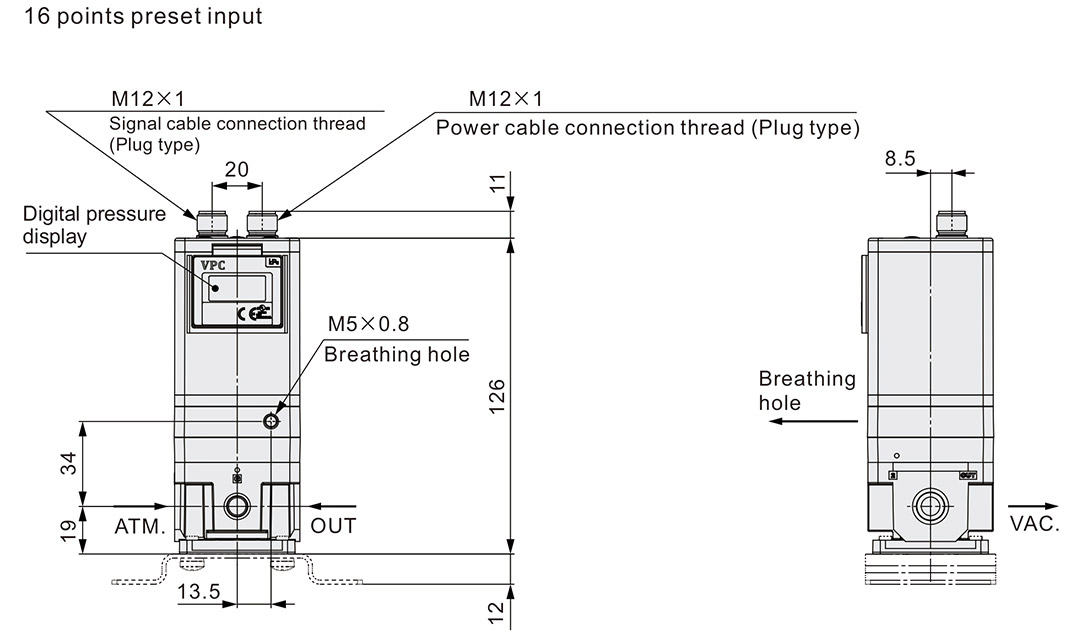

Основные размеры
| Описание | Деталь № | |

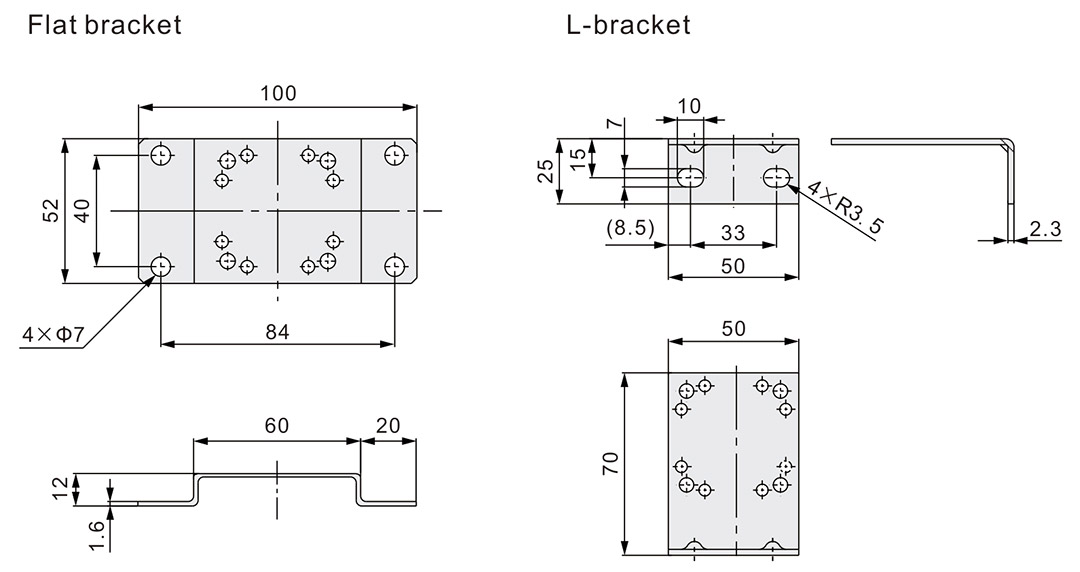

| Сборка плоского кронштейна (включая монтажные винты) | P398020-600 | |
| Сборка L-образного кронштейна (включая монтажные винты) | P398020-601 | |
| Разъем силового кабеля (4 жилы) | Прямой тип 3 м | P398020-500-3 |
| Прямоугольный тип 3 м | P398020-501-3 | |
