Пневматические цилиндры являются важной частью промышленной автоматизации, в основном выполняя требования к движению механического оборудования за счет телескопического перемещения. Мы поговорим о том, как выбрать пневмоцилиндр по 5 аспектам.
Тип пневматического цилиндра
Размер отверстия пневматического цилиндра
Пневматический ход цилиндра
Тип действия пневматического цилиндра
Аксессуары для пневматических цилиндров
1. Тип пневматического цилиндра
Компактный цилиндр | Компактная структура и легкий вес. Никакие аксессуары для установки не требуются, и это можно установить напрямую по приборам и оборудованию. |
Стандартный цилиндр | Пневматический поршень может создавать силу (тягу или тягу) при движении вперед или назад. Структура это просто. ход можно выбрать согласно потребностям. |
Двухстержневой цилиндр | Он имеет направляющий, анти-изгиб и антиторсионные свойства и может выдерживать определенные боковые нагрузки. |
Цилиндр слайд-стола | Низкое трение, можно добиться плавного движения без люфта. Высокая точность управления, может противостоять крутящему моменту и имеет высокую грузоподъемность. |
Пневматический захват | Он может реализовать различные функции захвата и является ключевым компонентом пневматического манипулятора оборудование автоматизации. |
Мини-цилиндр | цена низкая и это может эффективно сэкономить место для установки. Он подходит для высокочастотный требования к использованию. |
Бесштоковый цилиндр | Без поршневого штока он особенно подходит для малый диаметр цилиндра и длинный ход. |

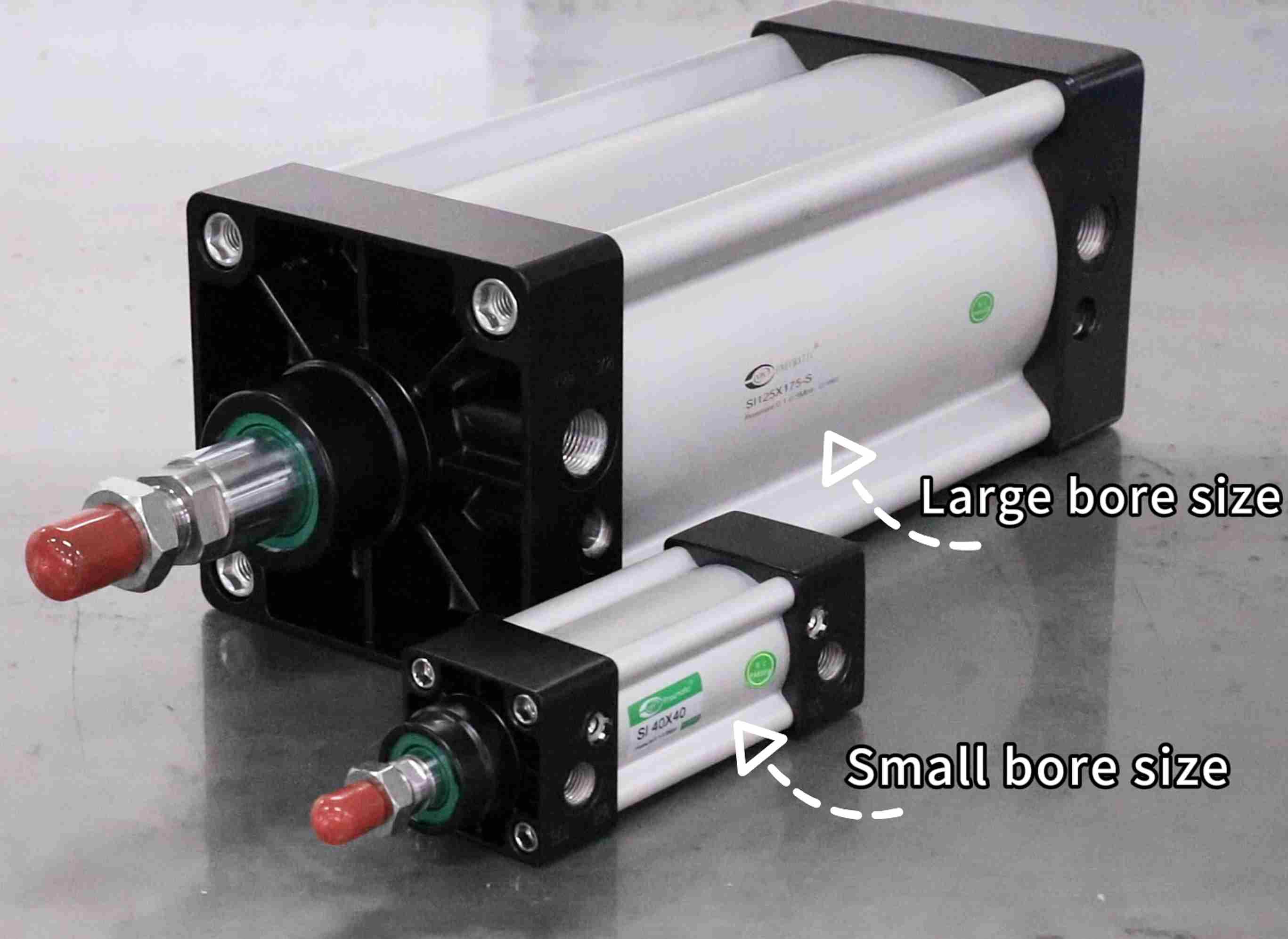

2. Размер отверстия пневматического цилиндра

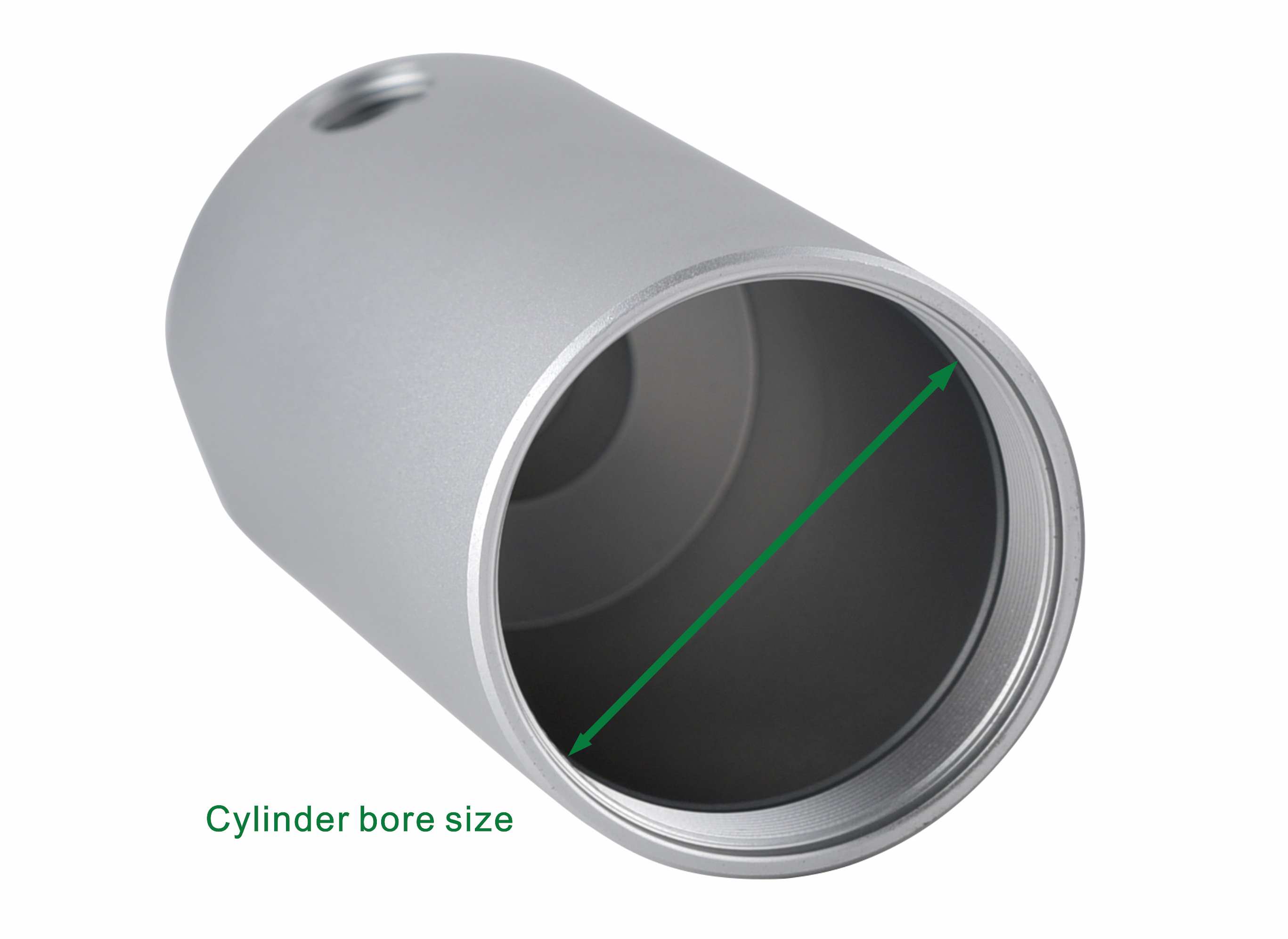

Размер отверстия цилиндра: относится к диаметру внутренняя стенка трубки цилиндра, что является ключевым фактором при измерении выходная сила.
Обычно размеры следующие: (Единица измерения: мм)
⌀2,5, ⌀4, ⌀6, ⌀10, ⌀15, ⌀16, ⌀20, ⌀25, ⌀32, ⌀40, ⌀50, ⌀63, ⌀80, ⌀100, ⌀125, ⌀140, ⌀160, ⌀180, ⌀200, ⌀250, ⌀300 и т. д.
Выходная сила относится к тянуть или тянуть генерируется давлением сжатого воздуха, действующего на эффективную площадь поршня в процессе работы пневмопневматического цилиндра.
При определении размера отверстия цилиндра следует учитывать два фактора: выходная сила и нагрузка.
3. Ход пневматического цилиндра

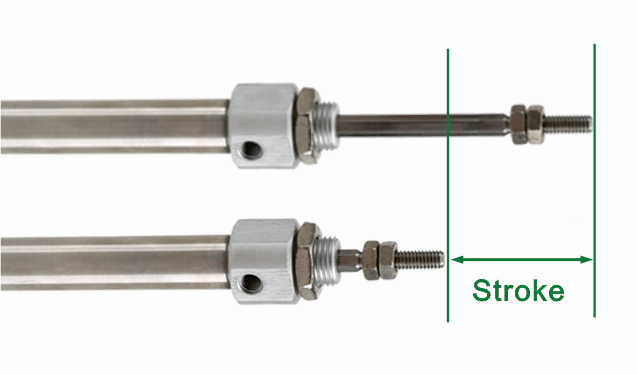

Ход цилиндра: относится к максимальному расстоянию, на которое перемещается поршень цилиндра ( расстояние ошибки между выдвигающимся и втягивающимся штоком поршня).
Длина хода цилиндра — это максимальное расстояние, на которое цилиндр может переместить груз. Длина хода влияет на производительность и эффективность пневмосистемы.
* Для облегчения установки и отладки следует оставить запас на расчетный ход.
Ход цилиндра определяется длина груза. Пневматические изделия VPC имеют разный ход в зависимости от серии. Пожалуйста, обратитесь к каталог продукции для подробностей. Конечно, если у пользователя есть особые потребности, мы можем настроить специальный штрих.
4. Тип действия пневматического цилиндра
По разным типам действия пневматические цилиндры делятся на одностороннего действия，типа двойного действия, двухстержневые двойного действия, с двумя стержнями двойного действия регулируемого типа, степень пружины одностороннего действия и одностороннего действия с пружинным возвратом.
Пневматический цилиндр одностороннего действия: Поршень снабжается только воздухом с одной стороны, а давление воздуха выталкивает поршень, создавая тягу. При отключении подачи воздуха пружина возвращает поршень в исходное положение. Следовательно, сила и движение генерируются только в одном направлении.
Пневматический цилиндр двустороннего действия: Давление воздуха с обеих сторон поршня цилиндра для достижения движения вперед или назад. Существует несколько компонентов, направляющих поток к этому поршню двойного действия.
Двухвальный пневмоцилиндр двойного действия: Поршневой шток цилиндра принимает конструкция с двумя стержнями, то есть два параллельных поршневых штока работают вместе. Двунаправленное движение (продвижение и отвод) штока поршня управляется переключением источника воздуха вперед и назад.
Двухвальный двойного действия с регулируемым ходом: Благодаря использованию двухштокового цилиндра двойного действия пользователи могут регулировать гладить, скорость, давление и другие параметры в соответствии с требованиями к работе для повышения эффективности и точности работы.
Пружинный цилиндр одностороннего действия: Шток поршня выталкивается сжатым воздухом и оттягивается назад под действием пружина или внешняя сила. Тягу можно создать только в одном направлении.
Цилиндр одностороннего действия с пружинным возвратом: Шток поршня приводится в движение сжатым воздухом, чтобы завершить направление действия (обычно 'втягивание» или «отскок»'), а возвратное действие осуществляется внутренней пружиной или внешней нагрузкой. Его функция и конструкция противоположны экструзионному цилиндру одностороннего действия.
* Цилиндры одностороннего действия имеют ограниченное распространение за счет наличия в их конструкции пружины сжатия. Цилиндры двустороннего действия имеют неограниченную длину хода.
5. Аксессуары для пневматических цилиндров
Принадлежности для цилиндров используются для установить цилиндр или соединить шток поршня к нагрузке. Аксессуары для цилиндров в основном включают в себя:

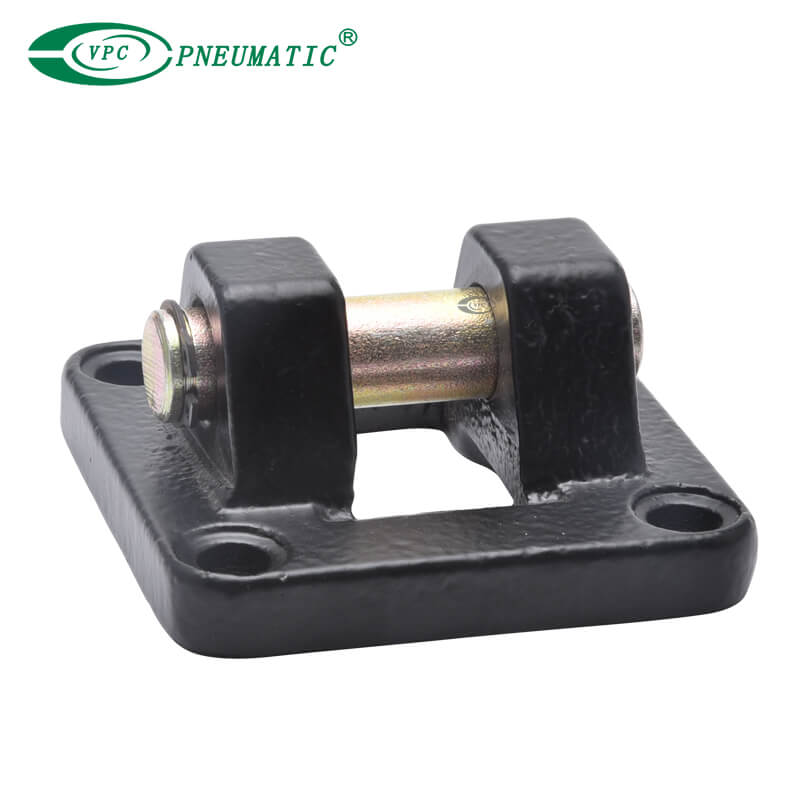

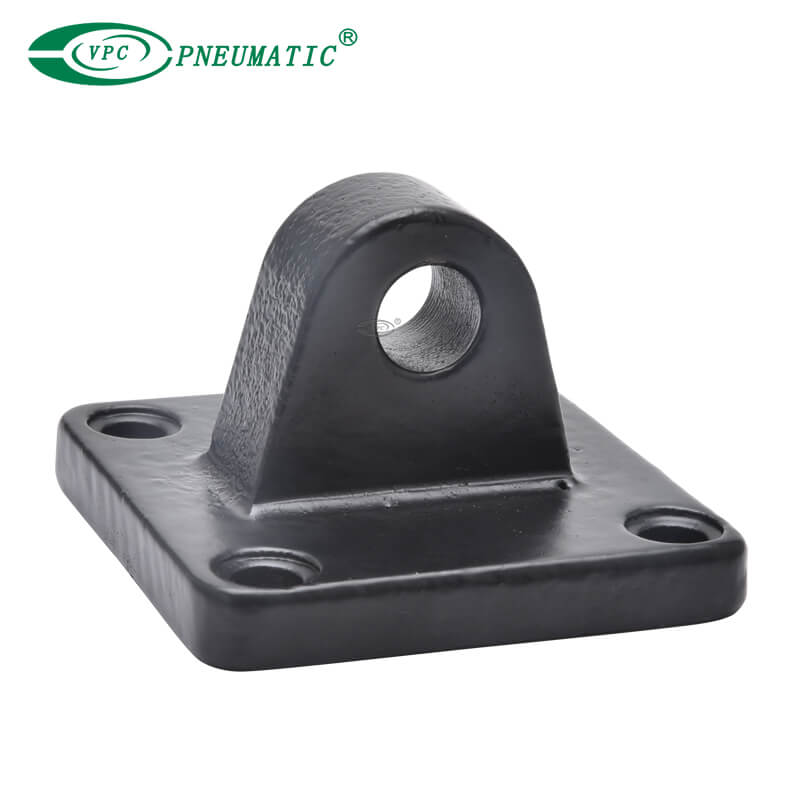

| Одинарная и двойная скоба | Привыкший соединить цилиндры и другие компоненты для обеспечения стабильной поддержки, такие как CA и CB и т. д. |

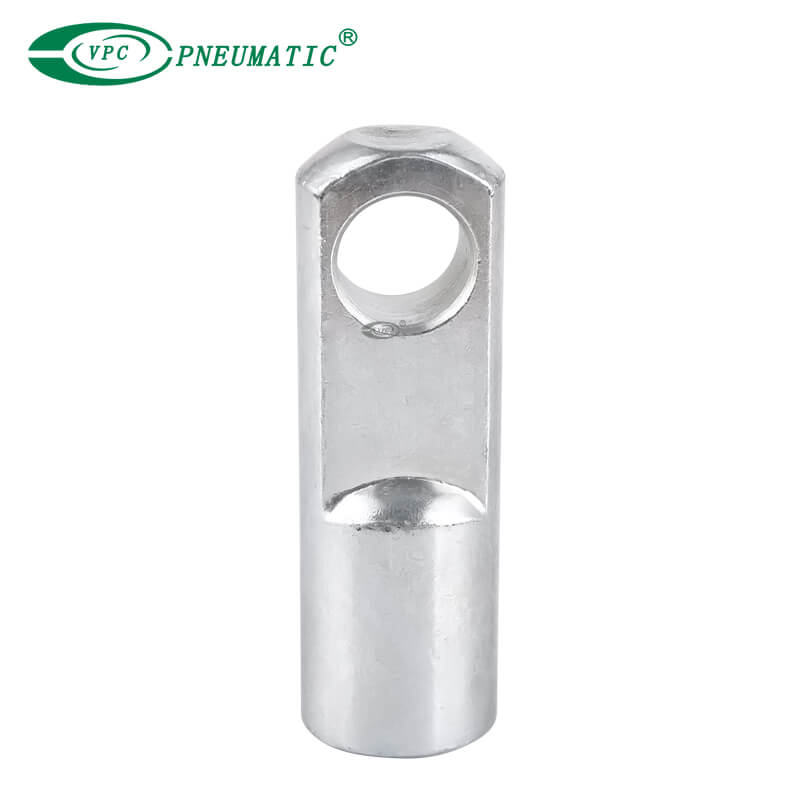

| Вилочное соединение и соединение I типа | Используется для соединения цилиндров и других пневматических компонентов для обеспечения плавного потока воздуха. Разъемы Y-типа и I-типа подходят для различные схемы расположения воздушных путей и требования к подключению. |

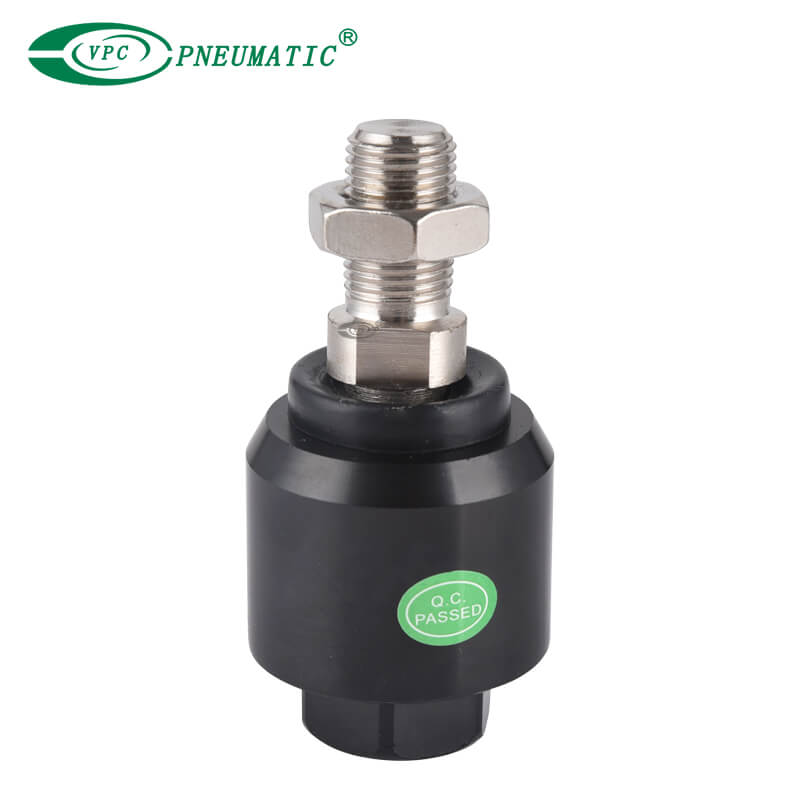

| Плавающее соединение | Используется для обеспечения определенного диапазона движений, подходит для применений, требующих определенная степень гибкости. |

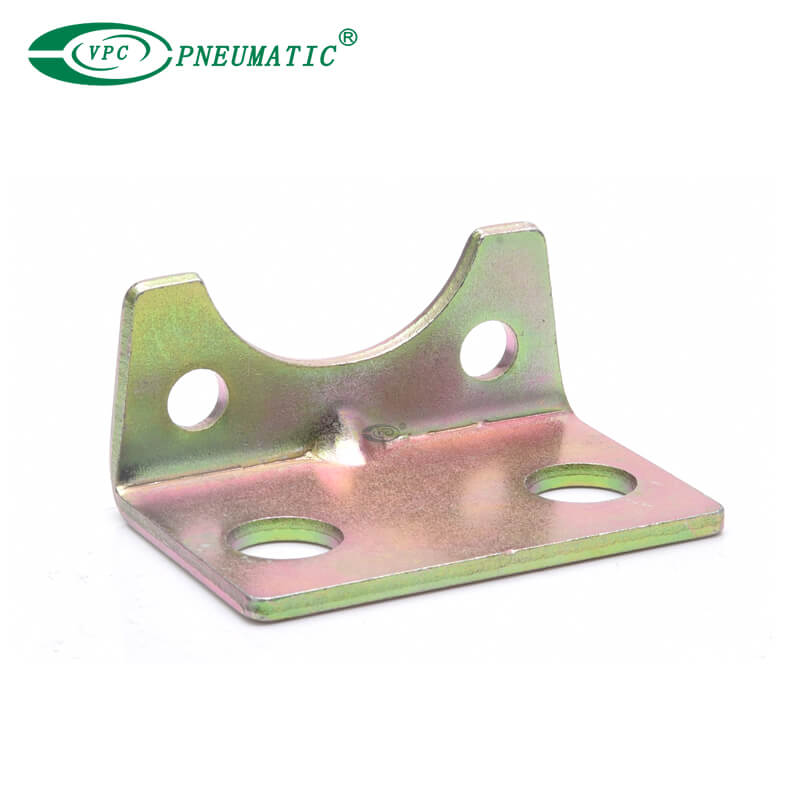

| Крепление на ногу и кронштейн | Используется для поддержки и фиксации цилиндра, чтобы обеспечить его стабильная работа. Распространенные модели включают LB-16, 20, 25, 32 и 40 и т. д., подходящие для баллонов разных размеров и веса. |
| Фланцевые крепления | Используется для фиксации цилиндра на оборудовании для обеспечения стабильность и безопасность цилиндра. Распространенные модели включают TC, FA и т. д. |
Кроме того, его также можно подключить к таким аксессуарам, как клапаны регулирования скорости, электромагнитные клапаны, разъемы, магнитные герконы, и т. д.
Выше речь идет о том, как точно подобрать цилиндр. Если у вас есть вопросы о цилиндрах или других пневматических компонентах, связаться с ВПК. Мы будем рады предоставить Вам более профессиональную помощь по пневматике.
Связанные вопросы
① Является ли цилиндр магнитным?
Обычные пневмоцилиндры все намагничены. Если клиенту не требуется намагничивание, пожалуйста, сообщите нам заранее.
② Что такое геркон?
автоматический геркон используется для обнаружения ход поршня и определить положение движения, чтобы шток поршня можно было зафиксировать и остановить в определенном положении. Если вам необходимо использовать геркон для баллона без магнитов, вам необходимо приобрести магнитное кольцо, иначе это может не сработать.
* О том, как выбрать магнитный переключатель, см. пожалуйста, обратитесь к этой статье.
