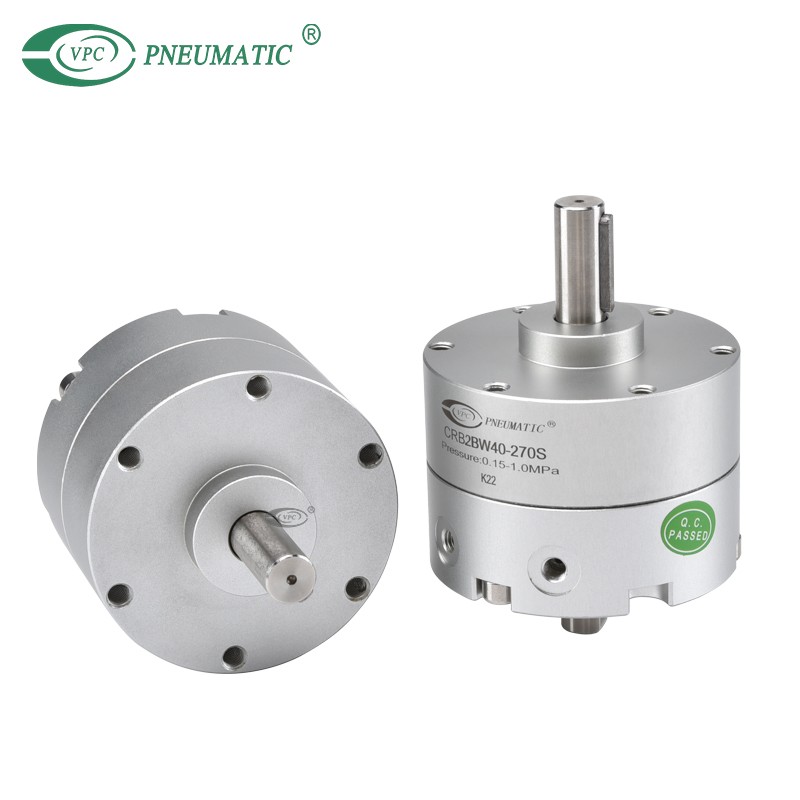

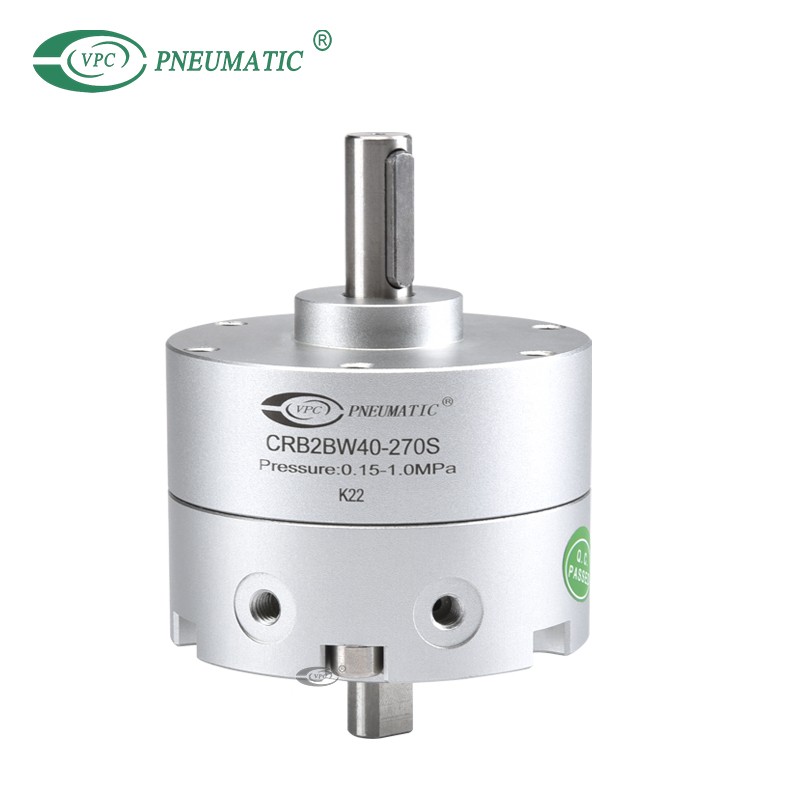

КРБ2БВ40-270С
VPC Pneumatic
8412310090
| материал: | |
|---|---|
| Склоны: | |
| Рабочая температура: | |
| штат: | |
Описание продукта
1. Множество вариантов формы конца вала (6 типов).
Монтажное положение компактного автоматического выключателя можно регулировать произвольно.Переключатель можно зафиксировать в желаемом положении в направлении по окружности.
2. Прямой монтаж
Корпус поворотного привода может быть установлен напрямую. (Непосредственный монтаж для типоразмеров от 10 до 40 с функциональными блоками невозможен.)
3. Расположение соединительного порта: боковой порт или осевой порт.
Расположение порта можно выбрать в соответствии с приложением.(Размеры от 10 до 40 с блоками, монтируемыми только с боковыми портами.)
4. Тип двойных лопастей стандартизирован на 90° и 100°.
Внешние размеры двухлопастного типа эквивалентны однолопастному типу (кроме размера 10).Конструкция с двойной лопастью может обеспечить вдвое больший крутящий момент, чем конструкция с одной лопастью.
характеристики продукта
Характеристики двойной лопасти
Отверстие (мм) | 10 | 15 | 20 | 30 | 40 | |
| Угол поворота | 90°, 100° | |||||
| Рабочая среда | Воздух (без смазки) | |||||
| Испытательное давление | 1,05 МПа | 1,5 МПа | ||||
| Рабочая температура | от 5 до 60 ℃ | |||||
| Макс.рабочее давление | 0,7 МПа | 1,0 МПа | ||||
| Мин.рабочее давление | 0,2 МПа | 0,15 МПа | ||||
| Диапазон регулировки времени вращения с/90°*1) | от 0,03 до 0,3 | от 0,04 до 0,3 | от 0,07 до 0,5 | |||
| Допустимая кинетическая энергия | 0,0003 Дж | 0,0012 Дж | 0,0033 Дж | 0,02 Дж | 0,04 Дж | |
| Нагрузка на вал | Допустимая радиальная нагрузка | 15Н | 15Н | 25Н | 30Н | 60Н |
| Допустимая осевая нагрузка | 10Н | 10Н | 20Н | 25Н | 40Н | |
| Расположение порта | Боковой порт или осевой порт | |||||
| Размер порта (боковой порт, осевой порт) | М3×0,5 | М5×0,8 | ||||
| Диапазон регулировки угла*2) | от 0 до 90° | |||||
Примечание 1) Обязательно используйте привод в пределах регулируемого диапазона скоростей.Превышение минимума Диапазон скоростей (0,3 с/90°) может привести к застреванию устройства или его отказу в работе.
Для типоразмера 10, когда требуется работа на максимальной скорости (0,03 с/90°), рабочий давление должно быть установлено на уровне 0,35 МПа или выше.
Примечание 2) Диапазон регулировки в таблице указан для 100°.
Спецификация с одной лопаткой
Отверстие (мм) | 10 | 15 | 20 | 30 | 40 | |
| Угол поворота | 90°, 180°, 270° | |||||
| Рабочая среда | Воздух (без смазки) | |||||
| Испытательное давление | 1,05 МПа | 1,5 МПа | ||||
| Рабочая температура | от 5 до 60 ℃ | |||||
| Макс.рабочее давление | 0,7 МПа | 1,0 МПа | ||||
| Мин.рабочее давление | 0,2 МПа | 0,15 МПа | ||||
| Диапазон регулировки времени вращения с/90°*1) | от 0,03 до 0,3 | от 0,04 до 0,3 | от 0,07 до 0,5 | |||
| Допустимая кинетическая энергия*1) | 0,00015Дж | 0,001 Дж | 0,003 Дж | 0,02 Дж | 0,04 Дж | |
| 0,00025Дж | 0,0004 Дж | 0,015 Дж | 0,03 Дж | |||
| Нагрузка на вал | Допустимая радиальная нагрузка | 15Н | 15Н | 25Н | 30Н | 60Н |
| Допустимая осевая нагрузка | 10Н | 10Н | 20Н | 25Н | 40Н | |
| Расположение порта | Боковой порт или осевой порт | |||||
| Размер порта (боковой порт, осевой порт) | М3×0,5 | М5×0,8 | ||||
| Диапазон регулировки угла*3) | от 0 до 230° | от 0 до 240° | от 0 до 230° | |||
*1) Обязательно используйте привод в пределах регулируемого диапазона скоростей.Превышение минимума Диапазон скоростей (0,3 с/90°) может привести к застреванию устройства или его отказу в работе.
Для типоразмера 10, когда требуется работа на максимальной скорости (0,03 с/90°), рабочий давление должно быть установлено на уровне 0,35 МПа или выше.
*2) Верхние цифры в этом разделе таблицы обозначают энергетический коэффициент при использовании резины. используется бампер (в конце вращения), а нижние цифры указывают коэффициент энергии, когда резиновый амортизатор не используется.
*3) Диапазон регулировки в таблице указан для 270°.
