1. Что такое цилиндр ISO?
ISO -цилиндр является стандартом для пневматических приводов, разработанных Международной организацией по стандартизации (ISO). Этот стандарт гарантирует, что пневматические приводы соответствуют единообразным стандартам с точки зрения монтажного , диаметра и длины хода.
Следовательно, различные бренды , производителей и модели легко взаимозаменяемы , если они соответствуют одинаковым ISO -цилиндрам.
Пневматический стандарт цилиндра
| Стандартная система | Применимые области | Общие стандартные модели | Функции | Взаимозаменяемость |
| Iso | Глобальный | ISO 6431, ISO 15552, ISO 21287, ISO 6432 | Стандартизированные размеры, глобально используемые | Разные бренды взаимозаменяемые |
| VDMA | Германия и Европа | VDMA 24562 , VDMA 24552 DIN ISO 6432 /15552 | Ранние немецкие стандарты, в настоящее время в значительной степени заменены ISO 15552; Совместим с некоторым более старым оборудованием | Ближе к ISO 15552 |
| Джис | Япония, Восточная Азия | JIS B 8367, мини -пневматический цилиндр JIS | Измерения с некоторыми различиями по сравнению с ISO ; обычно встречается в японском оборудовании | Некоторые требуют адаптеров |
| NFPA | Соединенные Штаты | NFPA Стандартный цилиндр | В первую очередь имперские, в основном квадратные цилиндры; Подходит для североамериканской машины | Отличается от ISO |
* Если у вас есть какие -либо вопросы о стандартах ISO для пневматических цилиндров, свяжитесь с VPC Pneumatic.
2. Какие виды ISO -цилиндров?
① ISO 155552 - Стандартный цилиндр
ISO 15552: 2018 - мощность пневматической жидкости - цилиндры с отступаемыми креплениями, серия 1 000 кПа (10 бар), от 32 мм до 320 мм - базовые, монтажные и аксессуальные размеры.
(От: https://www.iso.org/standard/66921.html)
Ключевые функции:
Высокая взаимозаменяемость: альтернатива ISO 6431 и немецкого стандарта VDMA 24562.
Стандартная регулируемая воздушная амортизация для плавного управления концом удара.
Встроенный магнит в поршне цилиндра для определения положения.
Доступно в различных надежных конструкциях, включая профилированные и стили связи.
Доступен широкий спектр аксессуаров цилиндров .
② ISO 6432 - мини/круглый цилиндр
ISO 6432: 2015 Pneumatic Fluid Power - однополоточные цилиндры , серия 1 000 кПа (10 бар), от 8 мм до 25 мм - основные и монтажные размеры.
(От: https://www.iso.org/standard/64054.html)
Ключевые функции:
Небольшой размер и компактная структура, идеально подходит для применения , ограниченных пространством .
Встроенная эластичная подушка для амортизации, не регулируемой.
Доступно в нержавеющей стали.
Гибкое монтаж с помощью нитей на передней крышке или монтажных аксессуаров на задней панели.

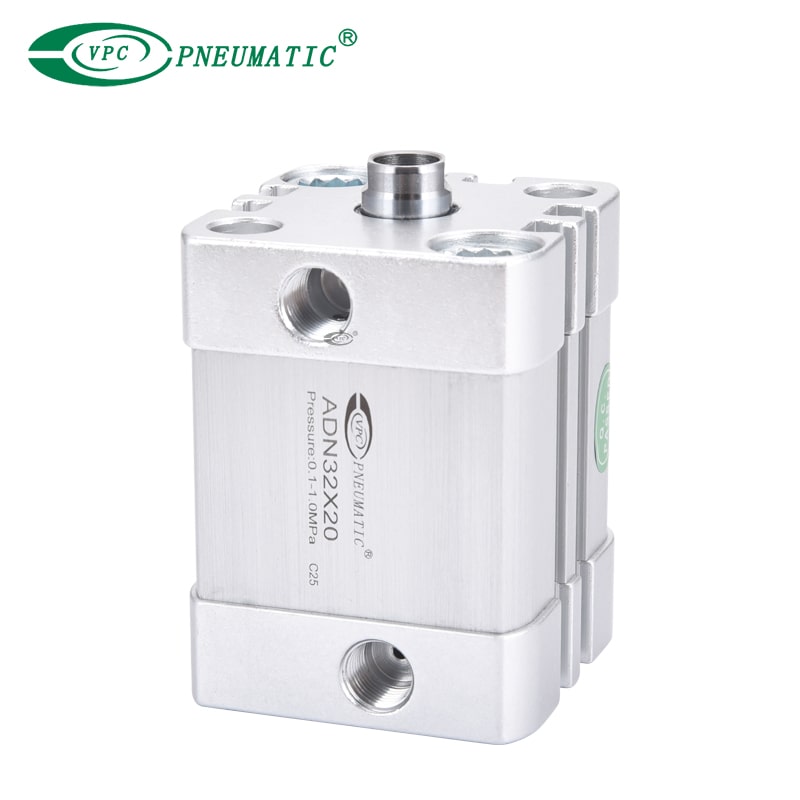

③ ISO 21287 - компактный цилиндр
ISO 21287: 2018 - мощность пневматической жидкости - компактные цилиндры, серия 1 000 кПа (10 бар) , с отверстиями от 20 мм до 200 мм - базовые, монтажные и аксессуальные размеры.
Ключевые функции:
С тем же отверстием и ходом общая длина на 40-50% короче, чем цилиндр ISO 15552.
Он имеет встроенную эластичную подушку.
Он может быть установлен на верхнем , дне , или стороне цилиндра , устраняя необходимость в дополнительных монтажных кронштейнах.
Его выходная сила эквивалентна силе стандартного цилиндра того же отверстия, обеспечивая достаточную тягу даже в ограниченных пространствах.
ISO15552 против ISO6431 против ISO6432 против ISO21287
| Характеристики | ISO 15552 | ISO 6431 / VDMA | ISO 6432 | ISO 21287 |
| Общее название | Профиль/цилиндрами-связанных цилиндров | ( Старый стандарт ) | Мини/круглые цилиндры | Компактный цилиндр |
| Диапазон диаметра цилиндра | 32 - 320 мм | (Так же, как ISO 15552) | 8 - 25 мм | 20 - 200 мм |
| Основные измерения | Square/Pozi/Tie-Rod | (Так же, как ISO 15552) | Стройный раунд | Квадрат |
| Основные особенности | Сильная универсальность и Комплексные функции | Исторический стандарт, заменен | Компактный для легких нагрузок | Чрезвычайно короткое осевое измерение |
| Тип амортизации | Регулируемая воздушная амортизация (стандарт) | Регулируемая воздушная подушка (обыкновенная) | Эластичная подушка | Эластичная амортизационная подушка (стандарт) |
| Взаимозаменяемость | ISO 6431/VDMA, соответствующий | Заменен на совместимость ISO 15552 | Независимый стандарт | Независимый стандарт |
| Применимые условия эксплуатации | Общая промышленная автоматизация | Ремонт устаревшего оборудования | Точность, легкая нагрузка, небольшое пространство | Установка пространства есть чрезвычайно ограничен |
3. Как выбрать стандартный цилиндр ISO?
① Определить требования применения : Определите требуемую тягу, тяну, скорость, операционную среду и т. Д.
② Выберите соответствующий стандарт ISO :
Новый дизайн проекта: расстановите приоритеты наиболее универсального стандарта ISO 15552.
Ремонт/замена оборудования: подтвердите стандарт ISO, которому соответствует существующий цилиндр. ( ISO 15552 может непосредственно заменить более старые цилиндры ISO 6431. )
Конкретные требования рынка/клиента: например, экспорт в Северную Америку может потребовать стандартов NFPA.
③ Выберите тип цилиндра : на основе требований к пространству и нагрузке выберите между стандартом (ISO 15552), компактным (ISO 21287) или миниатюрной (ISO 6432).
④ Определите конкретные параметры : отверстие, инсульт, метод монтажа (фланца, нога, транспорт и т. Д.), Тип амортизации и насадки на конце стержня.
4. Почему стандарты ISO важны для пневматических цилиндров?
Внутренняя взаимозаменяемость : цилиндры из разных брендов могут быть непосредственно обменены, если они придерживаются одних и тех же стандартов ISO.
Упрощенный дизайн и закупки : инженеры могут проектировать на основе стандартных размеров , устраняя необходимость зарезервировать пространство для конкретных брендов. Персонал закупок также может найти квалифицированных поставщиков по всему миру.
Упрощенное техническое обслуживание и снижение затрат : во время технического обслуживания оборудования инженеры могут быстро заменять детали, просто выбирая детали на основе стандартов ISO. Для продуктов за завышенную цену можно найти альтернативы, снижающие производственные затраты.
Обеспечение качества : стандарты ISO не только указывают размеры, но и охватывают рейтинги давления, методы амортизации, точность инсульта и другие факторы, обеспечивая базовую линию для качества продукта.
5. Нестандартные цилиндры и приложения
Роторные , цилиндры без удилища , а также цилиндры с гидом часто имеют свои собственные стандарты производителя, а не объединенные международные стандарты. В специальных условиях эксплуатации (такие как высокотемпературные , взрывы и пищевые значения ) требуются цилиндры со специальными материалами и уплотнениями.
Наши цилиндры производятся в строгом соответствии со стандартами ISO, обеспечивая полную взаимозаменяемость и совместимость с другими брендами. Мы также можем настроить их на ваши спецификации. Свяжитесь с технической командой VPC Pneumatic, чтобы найти подходящий продукт для вас!
