СР96
VPC Pneumatic
8412310090
Материал тела: | |
---|---|
Заседание : | |
Диапазон инсульта : | |
Качественная гарантия: | |
штат: | |
Описание продукта

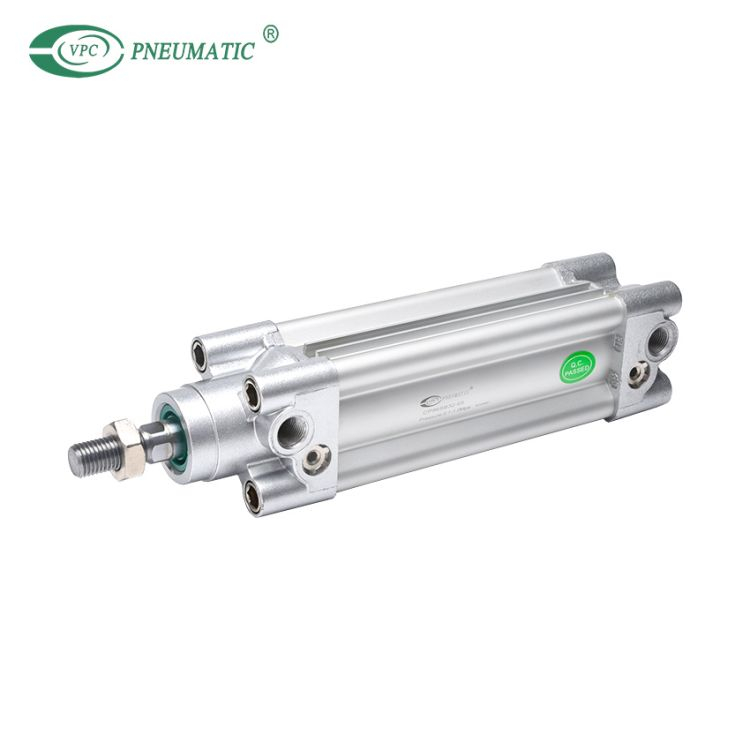

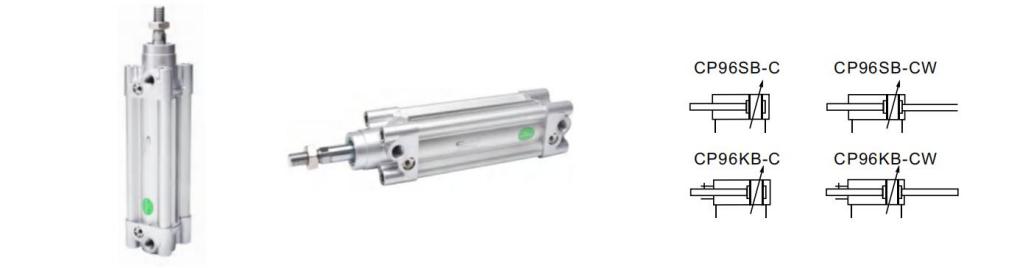

1. CP96, цилиндр ISO с профильной трубкой и закрытыми стяжками, доступен в 6 размерах отверстия от ø32 до ø100 мм. Эта серия доступна с одинарным или двойным штоком с 6 размерами отверстия от ø32 до ø100 мм.
2. Комбинация воздушной подушки и бампера значительно снижает шум в конце хода.Высокоточные крышки и гайки стяжных тяг повышают точность монтажа и продлевают срок службы цилиндра.
3. Повышение точности втулки и штока поршня, а также уменьшение допусков уменьшили прогиб штока поршня.
4. Стандартный ход составляет от 25 до 800 мм.
характеристики продукта
Отверстие (мм) | 32 | 40 | 50 | 63 | 80 | 100 |
рабочая среда | чистый воздух (фильтрация 40㎛) | |||||
Действующий тип | Двойное действие | |||||
Испытательное давление | 1,5 МПа | |||||
Макс.Рабочее давление | 1,0 МПа | |||||
Мин.Рабочее давление | 0,05 МПа | |||||
Рабочая температура | Без автоматического переключения: от -20 до 70 ℃ (без замерзания) с автоматическим переключением: от -10 до 60 ℃ (без замерзания) | |||||
Смазка | Не требуется (без смазки) | |||||
Диапазон скоростей | от 50 до 1000 мм/с | |||||
Толерантность к инсульту | До 500 ходов: 0 тo +2,0, от 501 до 1000 ходов: 0 тo +2,4, от 1001 до 1500 ходов: 0 тo +2,8, ход от 1501 до 2000: 0 тo +3,2 | |||||
Тип подушки | Воздушная подушка на обоих концах + подушка бампера | |||||
Размер порта | G1/8 | G1/4 | G1/4 | G3/8 | G3/8 | G1/2 |
Монтаж | Базовая, Осевая опора-LB, Фланец шатуна-FA, Фланец головки-FB, Одинарная скоба-CA, Двойная скоба-CB | |||||
Точность без вращения | ±0,5° | ±0,5° | ±0,3° | |||
Допустимый крутящий момент | 0.25Н·м | 0.45Н·м | 0.64Н·м | 0.79Н·м |

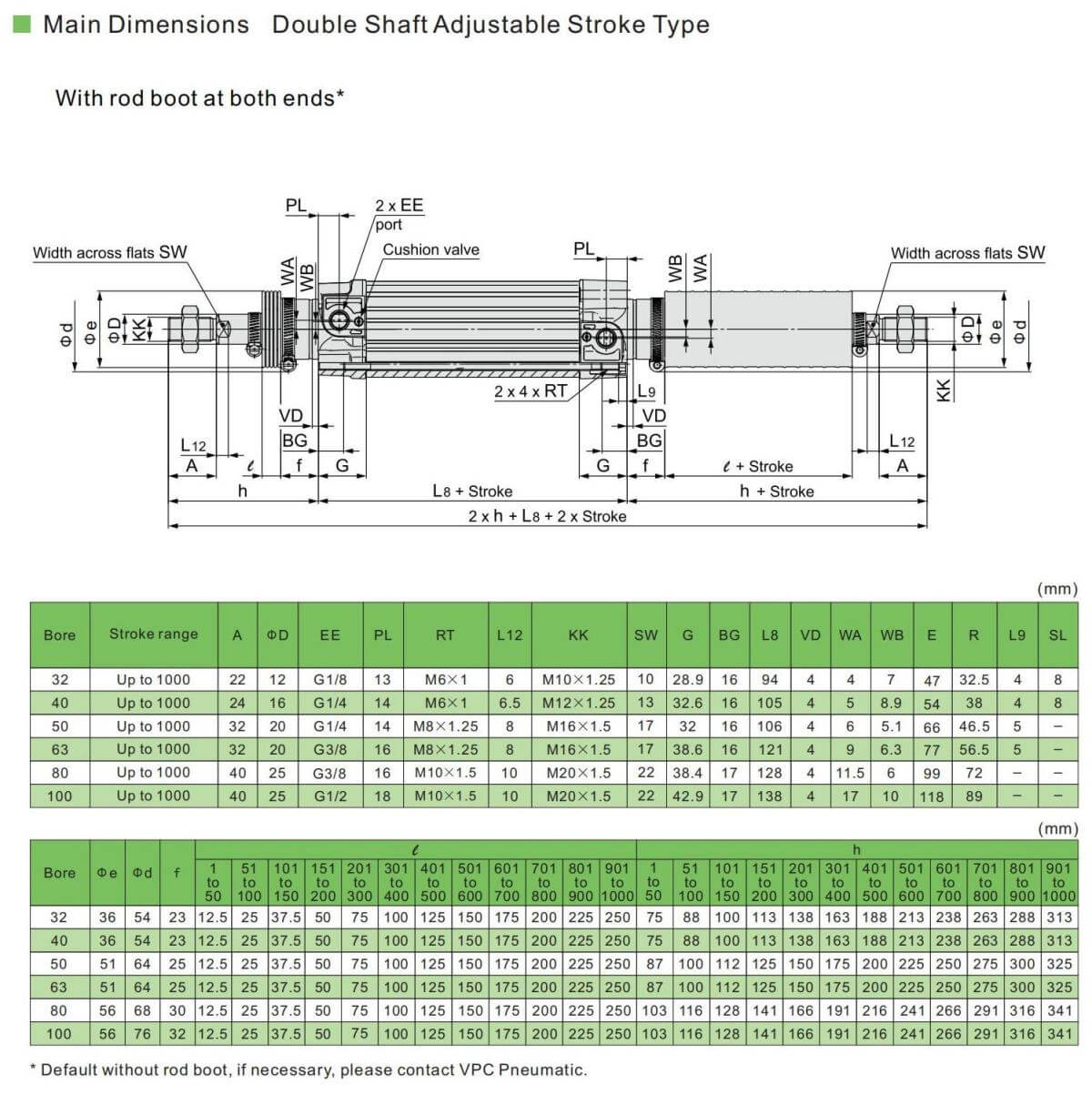

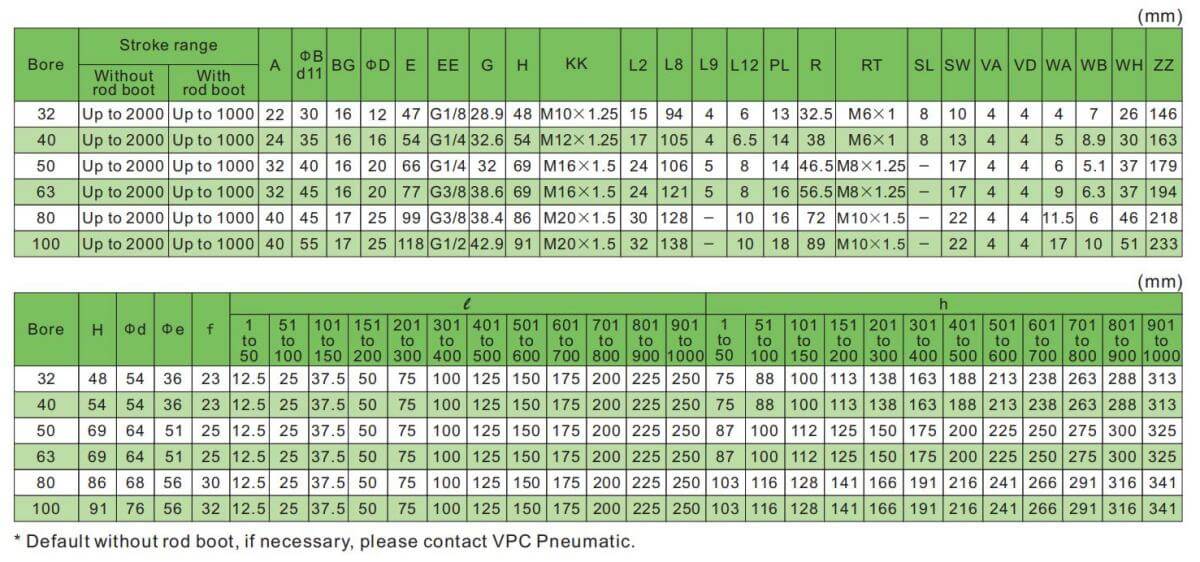

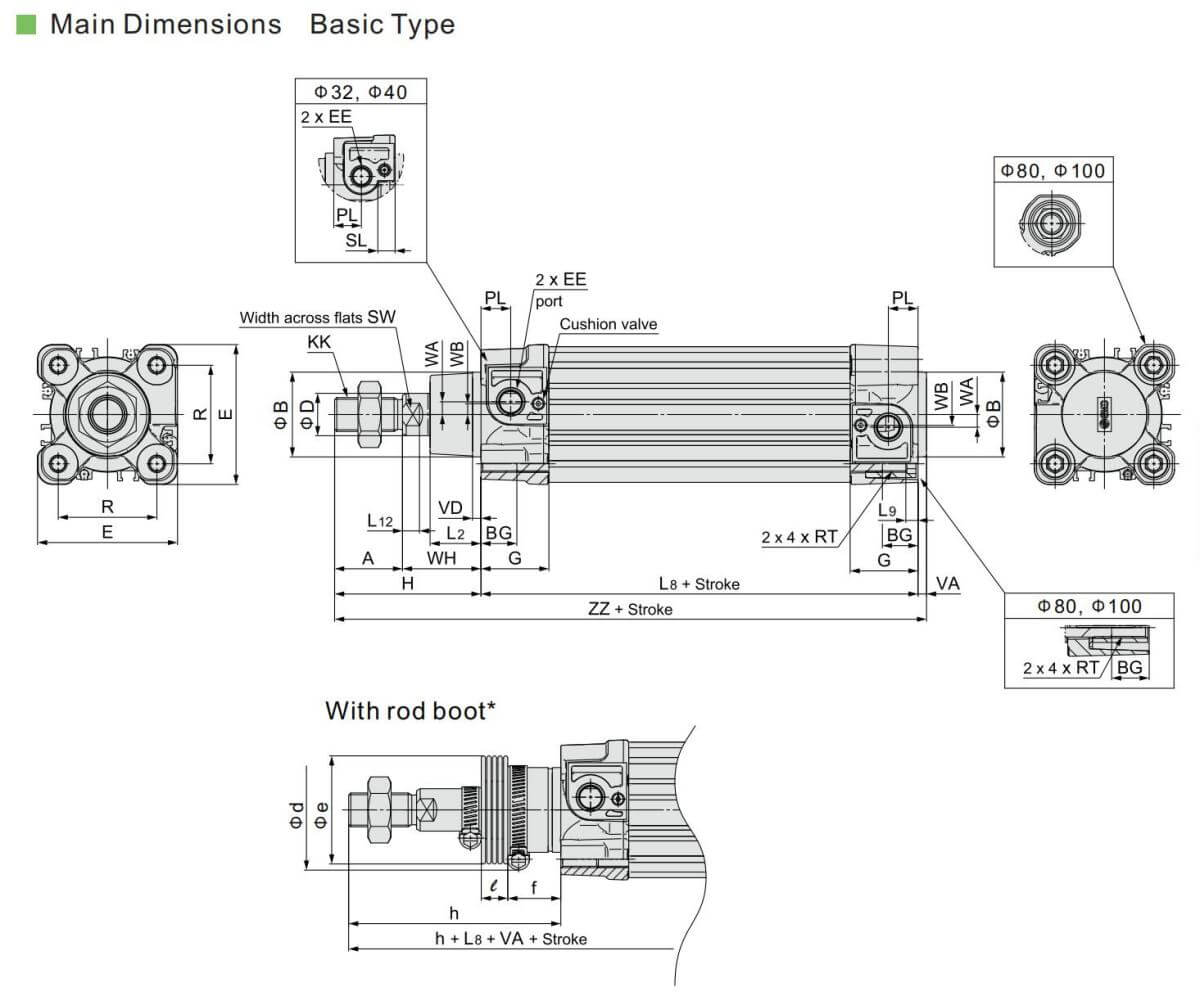

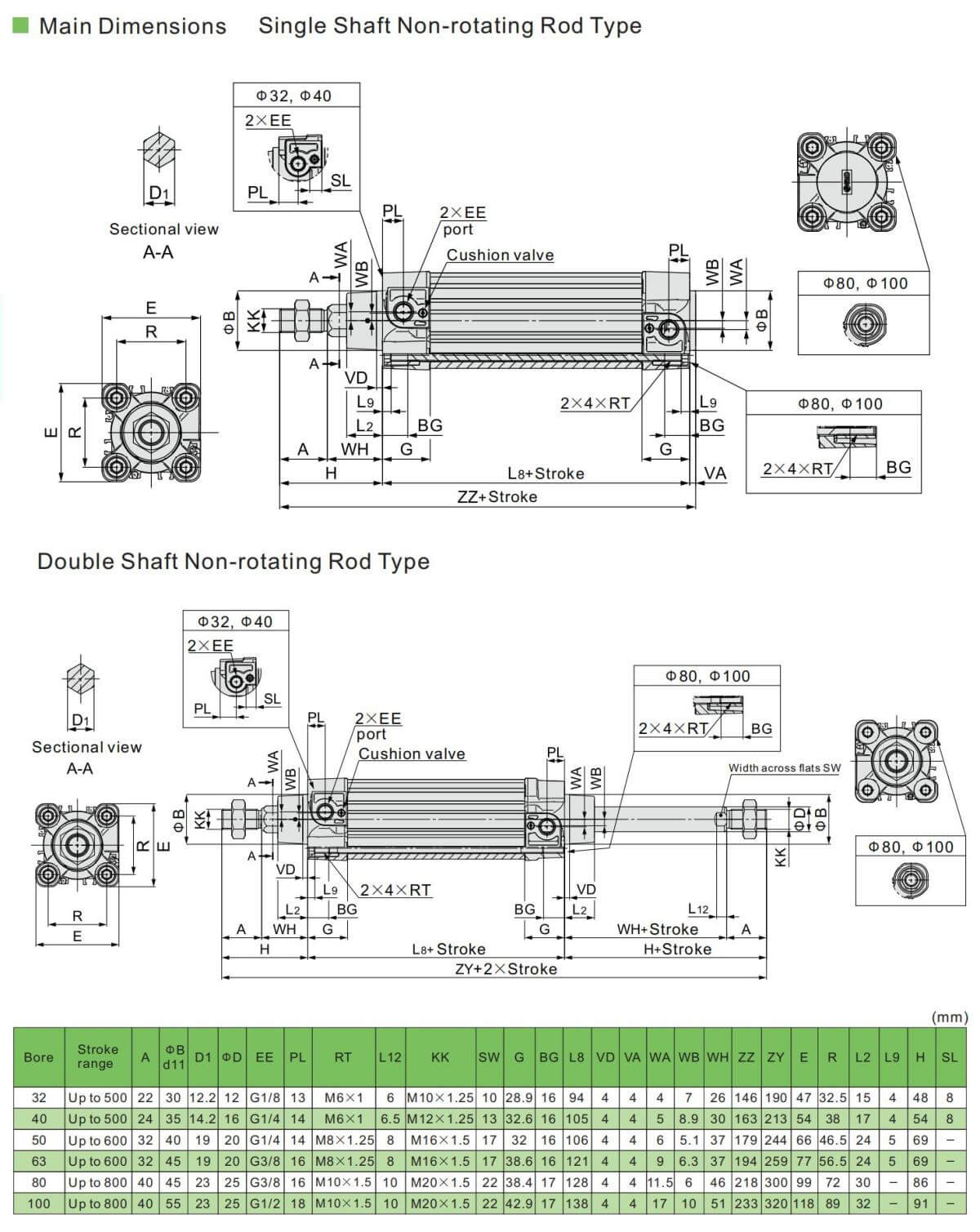

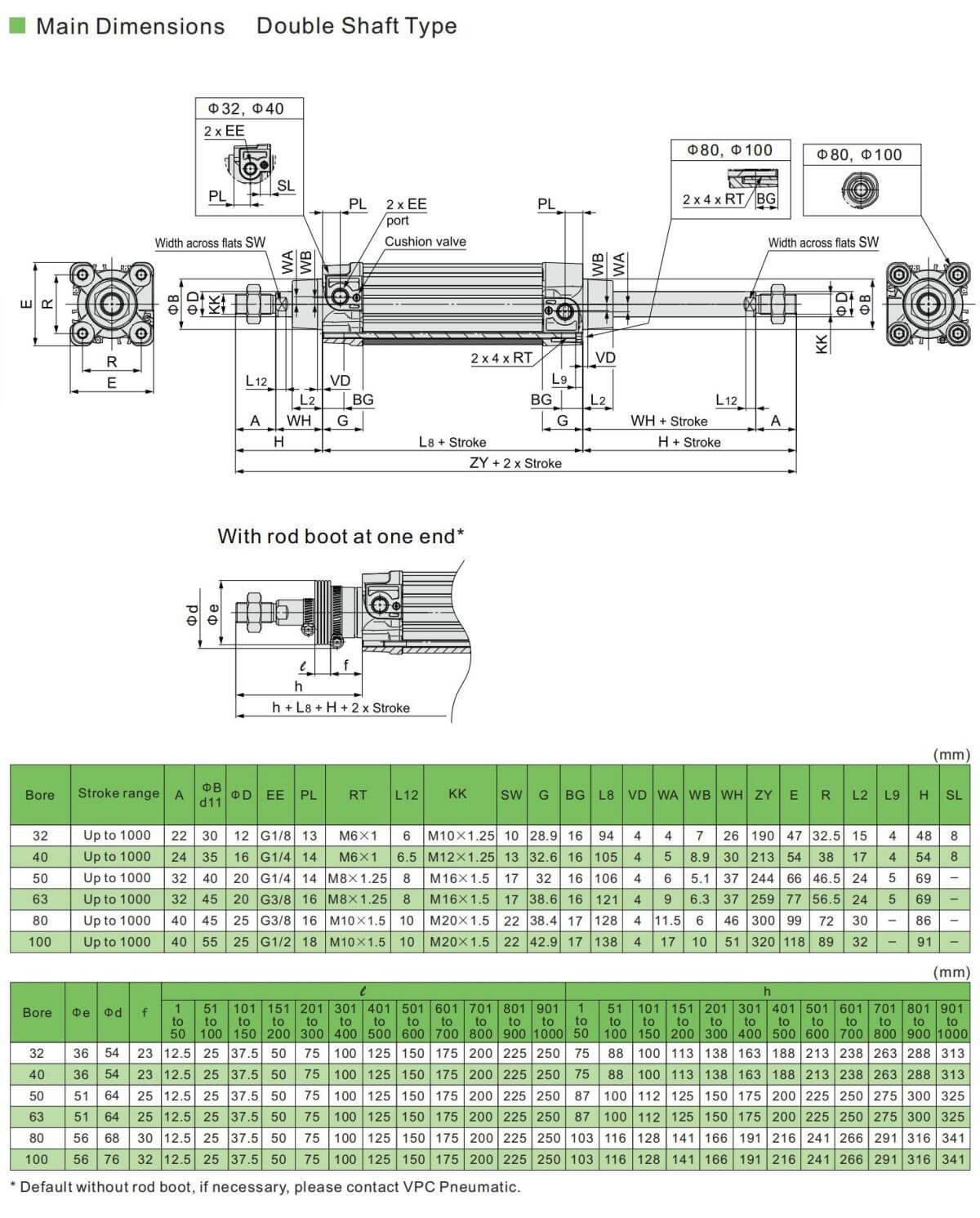

Основные размеры
Часто задаваемые вопросы о продукте
Q1. Что такое стандарт ISO для пневматический цилиндр?
Стандарт цилиндра ISO 15552 относится к размерам основного продукта и размеру цилиндра при использовании креплений и аксессуаров.
Q2.Что такое ход поршня в пневматическом цилиндре?
Цилиндры доступны с отверстиями 32, 40, 50, 63, 80 и 100 мм, с длиной хода от 25 мм до 800 мм.
Q3.Как увеличить давление в пневматическом цилиндре?
Другой способ увеличить или уменьшить силы, создаваемые цилиндром, состоит в том, чтобы выбрать цилиндр либо с более значительным (Большая сила), либо с меньшим (Меньшая сила) диаметром.Помните, чем больше диаметр, тем больше площадь поверхности поршня и тем больше давление.
Q4.Как регулировать скорость воздушного цилиндра?
Когда поршень цилиндра выдвигается, воздух позади него сжимается, потому что воздух не может легко выйти.Когда вы затягиваете винт управления потоком, движение поршня замедляется, потому что воздух еще больше ограничивается.Контролирует скорость цилиндра или ограничивает поток воздуха.Просто поверните игольчатый клапан, чтобы отрегулировать скорость воздуха.
Q5. Как рассчитать усилие пневматического цилиндра?
Используйте диаметр цилиндра (d) для расчета рабочей площади цилиндра (A), которая А = π × d² / 4.
Определить рабочее давление (Р) внутри цилиндра.
Умножьте давление (P) на площадь (A).Таким образом, вы вычисляете толкающую силу теории пневматических цилиндров (F), Ф = П × А.
◆ калькулятор усилия пневматического цилиндра
Q6: Вы продаете комплекты для ремонта пневматических цилиндров?
Да, мы продаем все виды комплектов для ремонта цилиндров и другие аксессуары.Пожалуйста, свяжитесь с нами, если вам это нужно.
