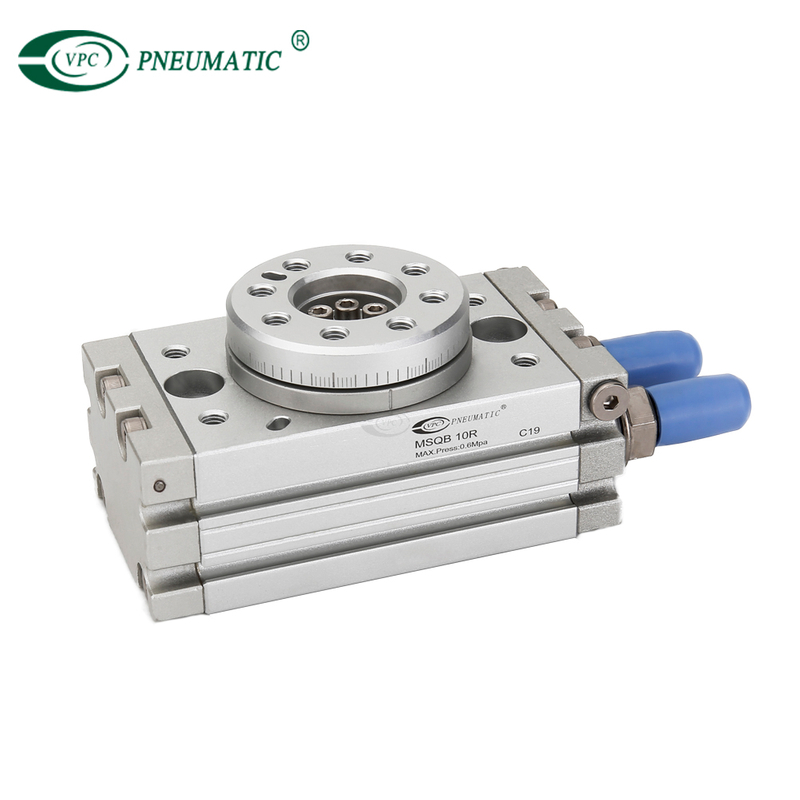

  • Компактный поворотный стол MSQ идеально подходит для операций по транспортировке материалов.Он включает в себя несущие подшипники и монтажную поверхность с поворотным приводом реечного типа.
  • Семь размеров: 10, 20, 30, 50, 70, 100 и 200 с регулировкой вращения от 0 до 190 градусов и возможностью автоматического переключения.Дополнительные особенности включают полый вал и возможность установки прямой нагрузки.

  • MSQ

  • VPC pneumatic

  • 8412310090

материал:
Алюминиевый сплав
Рабочая среда:
Воздух
Рабочее давление:
0,1~1,0 МПа
0,1~0,6 МПа
Диапазон регулировки угла:
от 0 до 190°
Рабочая температура:
От 0 до 60 ℃ (без замерзания)
штат:
Запрос цены Добавить в корзину

Описание продукта

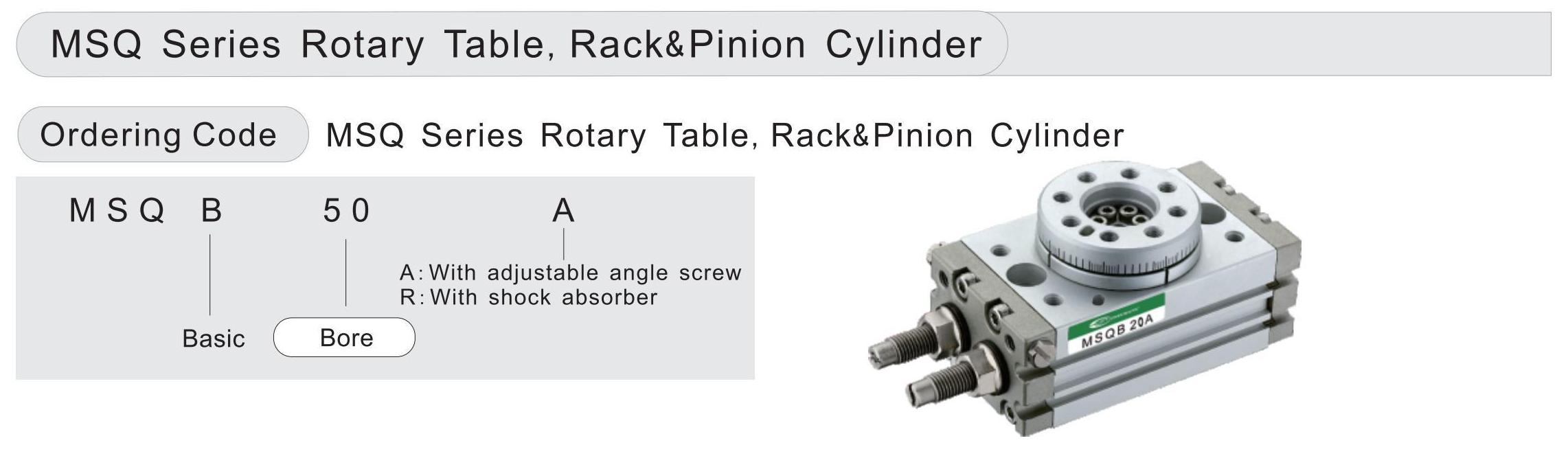

MSQ-参数

характеристики продукта


        Диаметр (мм)       10       20        30        50        70       100      200
     Рабочая среда                                              Чистый воздух （40  мкм фильтрация）
Диапазон рабочего давления    A с винтом с регулируемым углом: 0,1–1,0 МПа, B с амортизатором: 0,1–0,6 МПа.
        Тип подушки                   Резиновая подушка (стандарт)/амортизатор (опция)



Разрешенная мощность

 с регулируемым угловым винтом



   0,007 Дж



   0,025 Дж



   0,048 Дж



   0,081 Дж



    0,24 Дж



    0,32 Дж



    0,56 Дж
с амортизатором    0,039 Дж

             0,116 Дж

    0,294 Дж      1,1 Дж      1,6 Дж      2,9 Дж
Диапазон регулировки угла                                                                 0~190°


Диапазон времени устойчивого качания

                        A       0,2~1,0С/90° 0,2~1,5С/90° 0,2~2,0С/90° 0,2~2,5С/90°
                       B        0,2~0,7С/90°                    0,2~1,0С/90°
     Диаметр поршня Ф15 Ф18 Ф21 Ф25 Ф28 Ф32 Ф40
           Размер порта
             М5Х0,8                                               Г1/8
