Слайд -подшипник с помощью скользящего плана

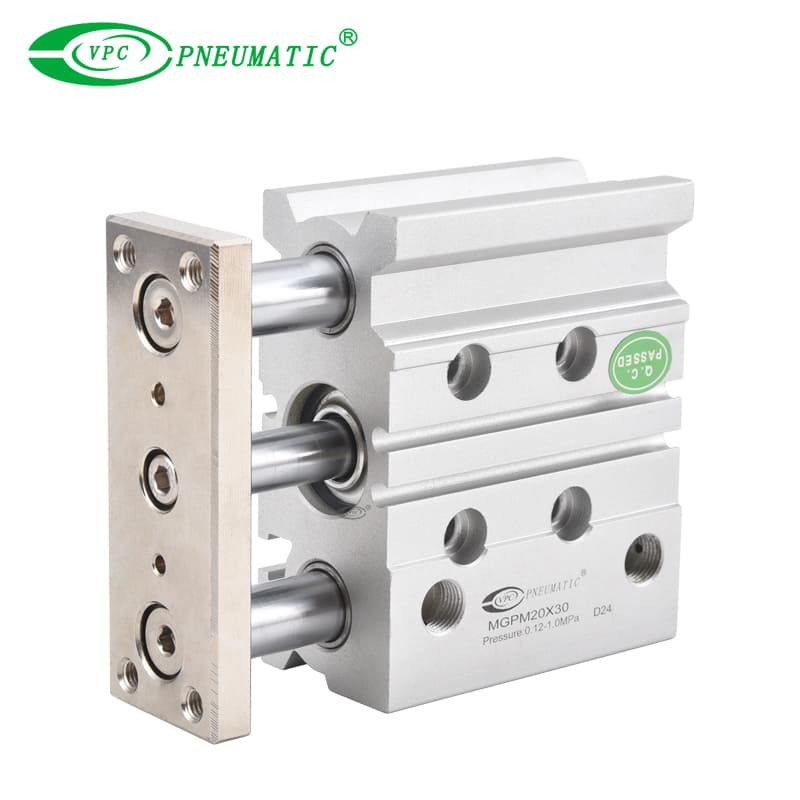

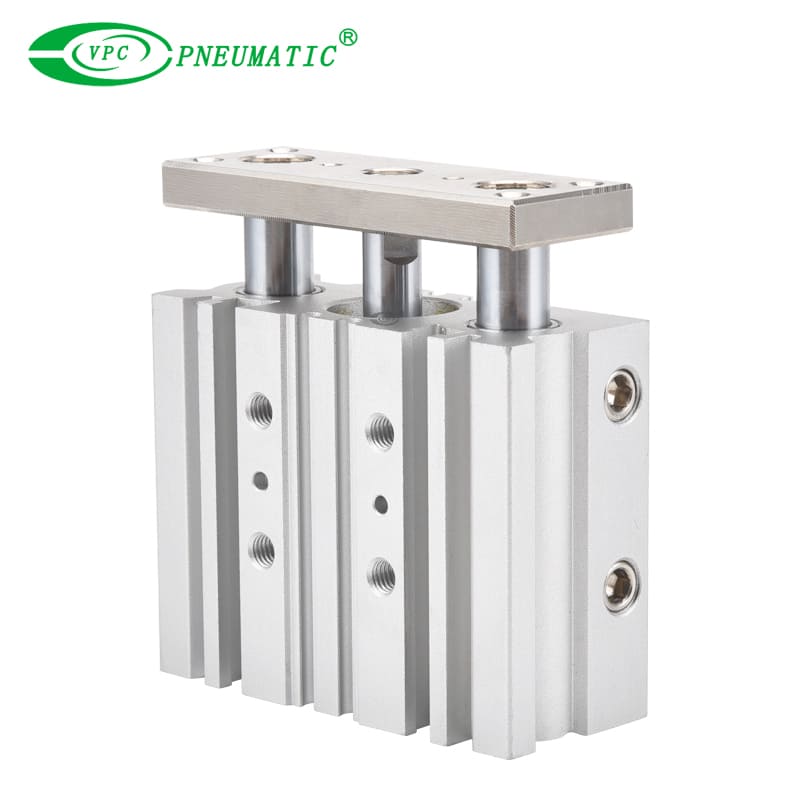

MGPM представляет собой компактный привод тела, интегрированный с внутренними направляющими валами, чтобы изолировать нагрузку от движения стержня и уплотнений привода.
Слайд -подшипник сплавов из углеродной стали обеспечивает боковую стабильность, защищающую его от ударов по боковой нагрузке, подходящих для остановки применений.

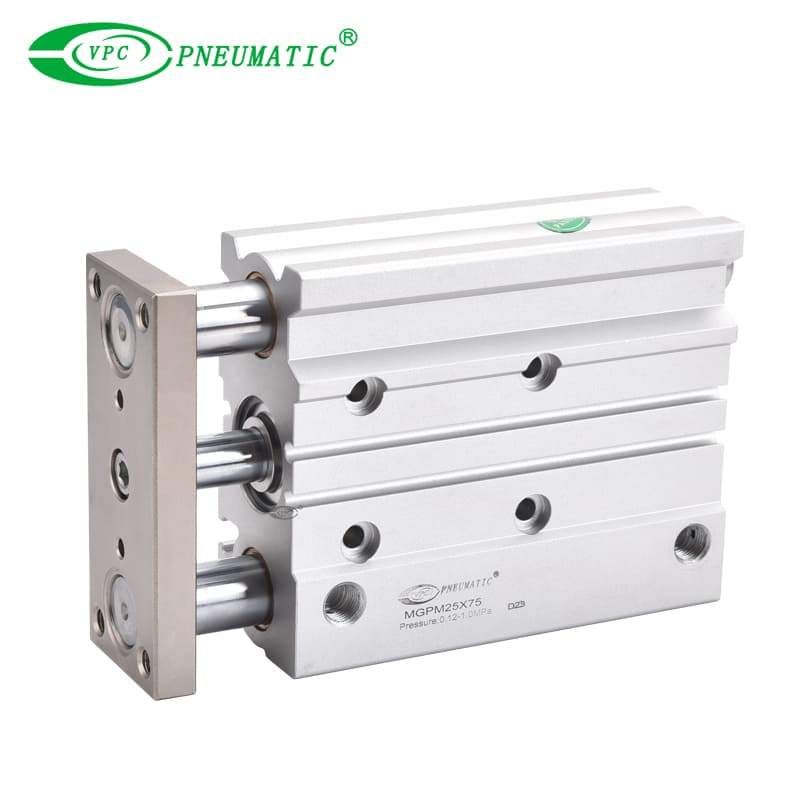

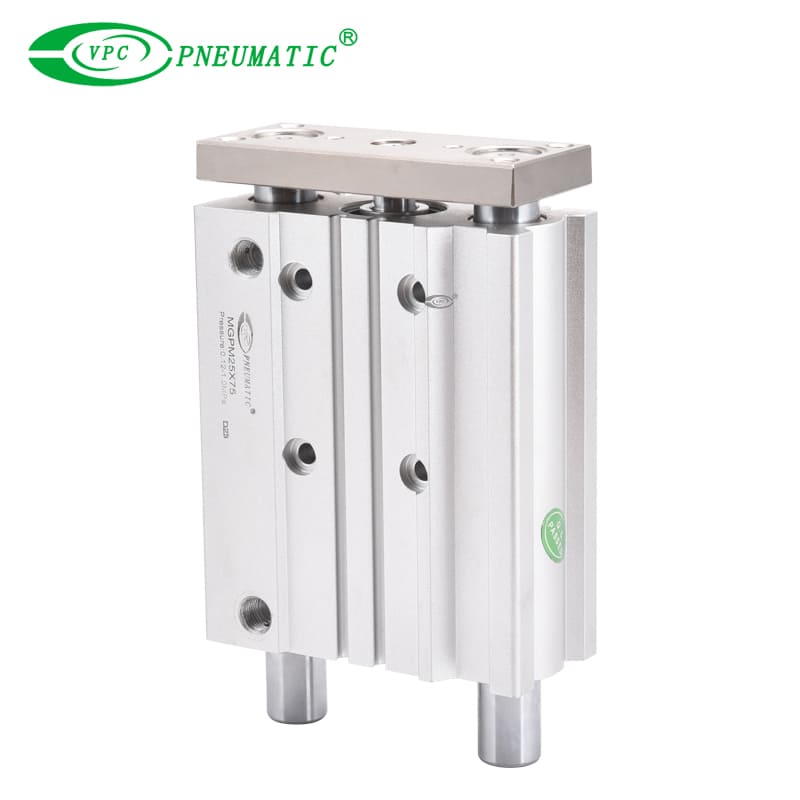

Модель:
MGPM 25x75-S.
Марка продукта:
VPC Pneumatic

материал:	Алюминиевый сплав
Рабочее давление:	0,12 ~ 1,0 МПа
Актерский тип:	Двойная игра
Рабочая среда:	Чистый воздух
штат:



Запрос цены Добавить в корзину

Описание продукта

■ Функция продукта

Компактный цилиндр MGPM предназначен для применений с высокой нагрузкой, обнаруженными при обработке, подъеме и остановке материала. Цилиндр использует ультракомпактную конструкцию путем включения тела цилиндра в рамках направляющего тела. По мере увеличения длины хода и длина подшипника, тем самым усиливая грузоподъемность цилиндра.

■ Символ

управляемый воздушный цилиндр

Спецификации продукта

Заглушка (мм)		12	16	20	25	32	40	50	63	80	100
Рабочая среда		Чистый воздух (фильтрация 40 мкм)
Актерский тип		Двойная игра
Доказательство давления		1,5 МПа
Максимум Рабочее давление		1,0 МПа
Мин Рабочее давление		0,12 МПа		0,1 МПа
Рабочая температура		-10 до 60 ℃ (без замораживания)
Скорость диапазона		От 50 до 500 мм/с								От 50 до 400 мм/с
Тип подушки		Резиновый бампер на обоих концах
Смазка		Не требуется (не смазка)
Терпимость к инсультам		+1,5 мм 0 мм
Не поднимая аккуацию	Слайд	± 0,08 °		± 0,07 °		± 0,06 °		± 0,05 °		± 0,08 °
	Шариковая втулка	± 0,01 °		± 0,09 °		± 0,08 °		± 0,06 °		± 0,05 °
Размер порта		M5x0.8		G1/8				G1/4		G3/8

Основные измерения

■ Основные измерения φ12 на φ25 MGPM, MgPL, MGPA

Управляемый пневматический цилиндр

MGPM SMC

* 1 ) См . Детали раздела EE для формы φ12 до φ25 с ходом или 50 менее .
* 2) Использование слота (ширина xa, длина XB, глубина 3 ) позволяет уладить устойчивость к штифту с отверстием штифта ( φxa H9 глубина 6) в , качестве эталона , не влияя на точность монтажа .

*3) для размера отверстия φ12 и φ16 доступен только порт M5 × 0,8 .
* 4) Для размера отверстия φ20 или более доступен выбор RC , NPT , G.

■ Основные размеры от φ32 до φ63 мг / млн, MGPL, MGPA

Компактный цилиндр * 1) Использование слота (ширина xa, длина XB, глубина XC) позволяет уладить устойчивость к штифту с отверстием для штифта ( φxa H9 глубина XL) в , качестве эталона , не влияя на точность монтажа .

*2) Выбор RC , NPT, G -порт доступен .

■ Основные размеры φ80, φ100 мг / мин, MGPL, MGPA

управляемый компактный пневматический цилиндр MGPM цилиндр *1) Использование слота ( ширина x6, длина 7, глубина 5) позволяет обеспечить расслабленную толерантность шага с штифтом с отверстием для штифта ( φ6 H9 Глубина 10 , ) в качестве эталона , не влияя на толера монтажа .

*2) Выбор RC , NPT, G -порт доступен .
