1. Что такое электропневматический регулятор?
Электронный пневморегулятор — устройство, предназначенное для регулирования давления сжатого воздуха или газа в пневмосистеме. Он работает, получая электронный входной сигнал, обычно от программируемого логического контроллера (ПЛК) или аналогичного устройства, и регулирует пневматический выходной сигнал так, чтобы он пропорционально соответствовал входному сигналу. Электронные регуляторы применяются там, где требуется плавная или бесступенчатая регулировка давления газа.
2. Сколько серий электропневматических регуляторов ITV являются регуляторами?

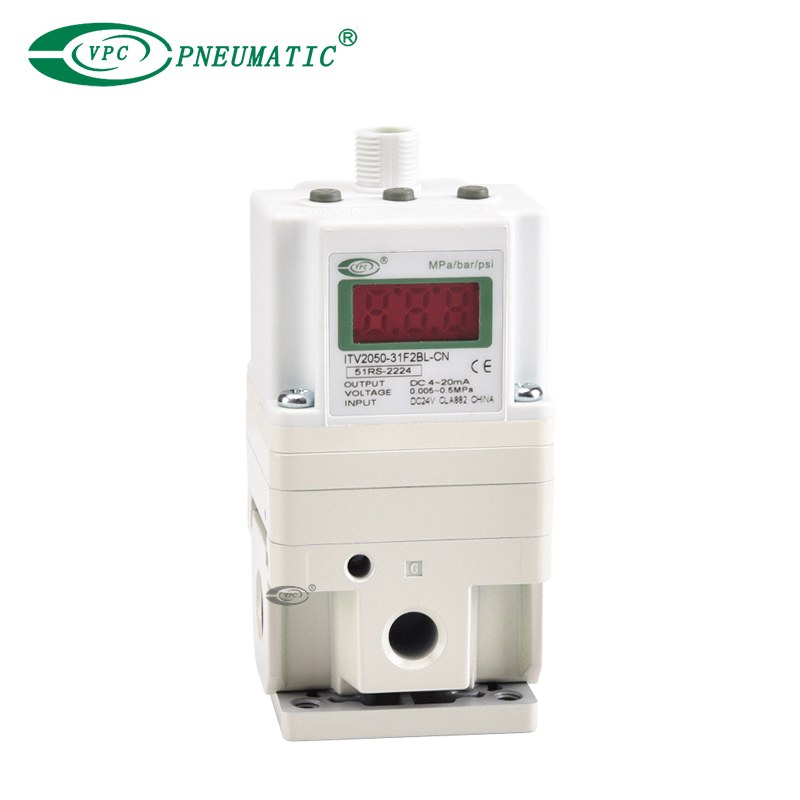

Электропневматический регулятор серии ITV ( нормальный )
Диапазон рабочего давления: от 0,005 до 1,0 МПа , что обеспечивает хороший расход и время отклика. Серия для нормального давления предлагает основные преимущества серии ITV (она может полностью заменить продукцию серии SMC ITV), включая точное пропорциональное управление , быстрый отклик и удобную для пользователя конфигурацию, оптимизированную для стандартных диапазонов давления, обычно встречающихся в промышленной пневматике. Пример : ITV1030, ITV 1050, ITV 2030, ITV2050, ITV 3050.
Электропневматический регулятор высокого давления серии ITVX
Диапазон рабочего давления: от 0,1 до 3,0 МПа , подходит для сред с высоким давлением и может обеспечить более высокие скорости потока по сравнению с моделями с нормальным давлением. Серия высокого давления обладает преимуществами электрического пропорционального управления, такими как точность, оперативность и возможность настройки, а также способна выдерживать более высокие рабочие давления до 3,0 МПа. (Он может полностью заменить продукты серии SMC ITV.) . Пример : Клапан сброса давления серии

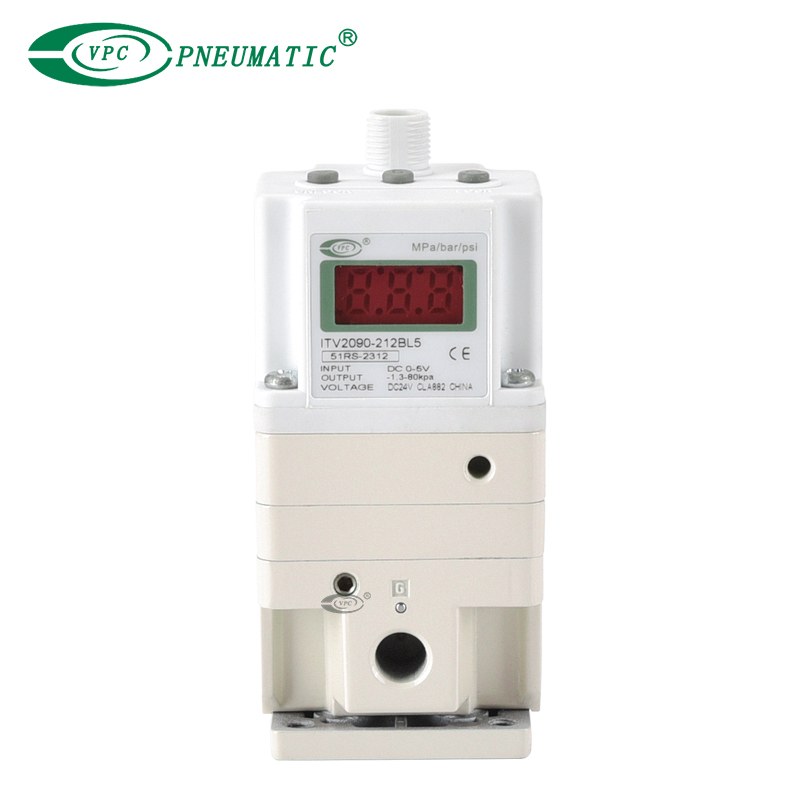

Электронный регулятор вакуума серии ITV2090
Диапазон рабочего давления: от -1,3 до -80 кПа (вакуум), компактная и легкая конструкция, легко интегрируется в вакуумные системы , они могут обеспечить точное и чувствительное регулирование давления или расхода в вакуумных системах и процессах. (Он может полностью заменить продукты серии SMC ITV.). Пример : ITV2090, ITV0090 (подходит для компактных систем низкого давления).
3. Как работает электропневматический регулятор?
Когда входной сигнал возрастает, электромагнитный клапан подачи воздуха ① включается , а выпускной электромагнитный клапан ② выключается . Таким образом, давление питания проходит через электромагнитный клапан подачи воздуха ① и подается в пилотную камеру ③. Давление в пилотной камере ③ увеличивается и воздействует на верхнюю поверхность диафрагмы ④. В результате клапан подачи воздуха ⑤, соединенный с диафрагмой ④, открывается, и часть давления подачи становится выходным давлением. .
Это выходное давление возвращается в контур управления ⑧ через датчик давления ⑦. Здесь правильная работа функционирует до тех пор, пока выходное давление не станет пропорциональным входному сигналу, что позволяет всегда получать выходное давление, пропорциональное входному сигналу.
Принципиальная схема работы
4. Преимущества электронных пневморегуляторов?
Традиционный автоматический контроль давления представляет собой прерывистый контроль, который требует предварительной ручной регулировки для достижения контроля одного давления воздуха, но он не может обеспечить регулировку нескольких выходных сил и выходных скоростей.
Управление электронным пневматическим регулятором относится к непрерывному управлению , при котором выходной сигнал изменяется вместе с входным, а выходной и входной сигналы находятся в определенном пропорциональном соотношении. Установив определенные условия управления, можно регулировать выходную мощность нескольких сил и выходную скорость.
Преимущества:
① Он обеспечивает бесступенчатую регулировку давления и скорости , избегая явления удара при переключении нормально открытого воздушного клапана переключающего типа.
② Он может осуществлять дистанционное и программное управление.
③ Высокая точность управления, быстрое реагирование и чувствительная реакция.
5. В каких отраслях используются электронные пневматические регуляторы?
Электрические пропорциональные клапаны серии ITV представляют собой многофункциональные компоненты, которые можно использовать в сочетании с различными пневматическими компонентами для различного оборудования и отраслей. Например :
① ITV2090 можно использовать в пищевой промышленности при использовании с двухходовыми электромагнитными клапанами , ZH, вакуумными генераторами большого расхода и фильтром-регулятором AW .
② Электропневматический регулятор ITV можно использовать в полиграфической промышленности при использовании с искробезопасными реле давления и клапанными островами..
③ Электрический пневматический регулятор может имитировать многоуровневое управление, используя электромагнитные клапаны, редукционные клапаны, контроллеры и сепараторы масляного тумана.
В дополнение к вышесказанному, электропневматический регулятор ITV может быть установлен модульно с блоками подготовки воздуха серии А ; При использовании с воздушными цилиндрами и электромагнитными клапанами их также можно использовать в оборудовании для нанесения электростатических покрытий, оборудовании для резки оптического волокна, оборудовании для выдувания бутылок, а также в полупроводниковой промышленности и т. д.
электропневматического регулятора ITV. Руководство в формате PDF.
Если у вас есть какие-либо вопросы об электропневматических регуляторах (они могут полностью заменить продукты серии SMC ITV) или других компонентах пневматической системы, свяжитесь с VPC , и мы будем рады предоставить вам дополнительную информацию по пневматике.
