Описание продукта

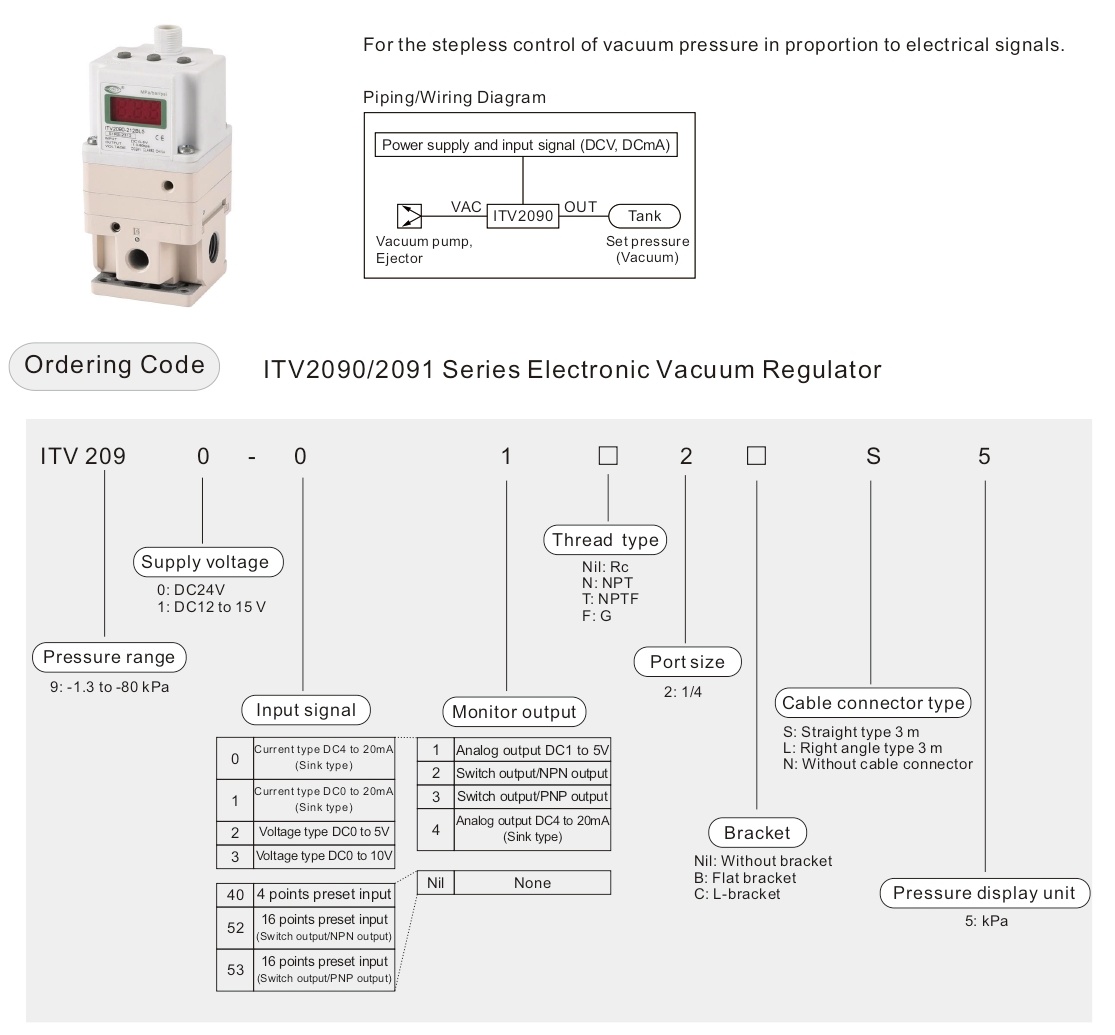

Для бесступенчатого регулирования давления вакуума пропорционально электрическим сигналам.
● Управляет давлением воздуха пропорционально электрическому сигналу.
● Диапазон давления от -1,3 до -80 кПа.
● Доступный размер порта 1/4.
● Вариант монтажного кронштейна.
Спецификация продукта
| Модель | ITVX2090 | ITVX2091 | |
| Мин. питания давление вакуума *1) | Установить давление -13,3 кПа | ||
| Макс. подачи давление вакуума | -101кПа | ||
| Установите диапазон давления | -1,3 до -80 кпа | ||
| Источник питания | Напряжение | 24 В постоянного тока ± 10% | От 12 до 15 В постоянного тока |
| Текущее потребление | Напряжение источника питания типа 24 В постоянного тока: 0,12 А или менее *6) Напряжение источника питания от 12 до 15 В постоянного тока: 0,18 А или меньше. | ||
| Входной сигнал | Тип тока *2) | От 4 до 20 мА от постоянного тока, от 0 до 20 мА (типа «приемник») | |
| Тип напряжения | От 0 до 5 В постоянного тока, от 0 до 10 В постоянного тока | ||
| Предустановленный вход | 4 балла (отрицательный общий), 16 баллов (нет общей полярности) | ||
| Входной импеданс | Текущий тип | 250 Ом или меньше *3) | |
| Тип напряжения | Прибл. 6,5 кОм | ||
| Предустановленный вход | Напряжение источника питания типа DC24 В: прибл. 4,7 кОм Напряжение питания типа DC12 В: прибл. 2,0 кОм | ||
Выходной сигнал *4) (Монитор вывод) | Аналоговый выход | От 1 до 5 В постоянного тока (Выходное сопротивление: около 1 кОм) От 4 до 20 мА постоянного тока (тип «приемник») (выходное сопротивление: 250 Ом или менее) Точность вывода ±6% полной шкалы или менее | |
| Переключение вывода | NPN Open Collector Вывод: макс. 30 В, 80 мА PNP Open Collector Вывод: макс. 80 мА | ||
| Линейность | ± 1% Fs или меньше | ||
| Гистерезис | 0,5% полной шкалы или меньше | ||
| Повторяемость | ±0,5% полной шкалы или менее | ||
| Чувствительность | 0,2% полной шкалы или меньше | ||
| Температурные характеристики | ±0,12% полной шкалы/℃ или меньше | ||
| Индикация выходного давления | Точность | ±2% полной шкалы ±1 цифра или меньше | |
| Единица | кПа *5) Мин. дисплей: 1 | ||
| Рабочая температура | От 0 до 50 ℃ (без конденсации) | ||
| Корпус | IP65 | ||
| Масса | 350г | ||
*1) Мин. Давление вакуума подачи должно быть на 13,3 кПа меньше макс. значение настройки вакуумного давления.
*2) От 4 до 20 мА постоянного тока невозможно для 2-проводного типа. Требуется напряжение источника питания (24 В постоянного тока или 12–15 В постоянного тока).
*3) Значение для состояния без включенной цепи сверхтока. Если предусмотрен допуск на цепь сверхтока, входное сопротивление варьируется в зависимости от входного источника питания. Это составляет 350 Ом или менее для входного тока 20 мА постоянного тока. При измерении аналогового выхода ITV от 1 до 5 В постоянного тока, если сопротивление нагрузки менее 100 кОм, точность контроля аналогового выхода в пределах ±6% (полный диапазон) может быть недоступна. По Вашему запросу поставляется изделие с точностью до ±6%. Выходное давление остается неизменным.
*4) Должен быть выбран либо аналоговый выход, либо релейный выход. Кроме того, если выбран выход переключателя, необходимо также выбрать выход NPN или выход PNP. Будьте осторожны: предустановленный тип входа не оснащен функцией выходного сигнала.
*5) По вопросам использования других единиц давления обращайтесь в компанию VPC.
*6) Технические характеристики связи приведены в таблице ниже.
Условия измерения расходных характеристик
● Расход выхлопных газов вакуумного насоса, использованного для измерения: 500 л/мин (ANR).
● Давление вакуума на входе: –100 кПа [при скорости потока на выходе 0 л/мин (ANR)]
● Макс. расход: 132 л/мин (ANR) (при давлении вакуума на входе –39 кПа)
Основные измерения
| Описание | Часть № | |
| Плоский кронштейн в сборе (включая крепежные винты) | P398020-600 | |
| L-образный кронштейн в сборе (включая крепежные винты) | P398020-601 | |
| Разъем кабеля питания (4 жилы) | Прямой тип 3 м | P398020-500-3 |
| Прямоугольный тип 3 м | P398020-501-3 | |
