| Макс.давление подачи: | |
|---|---|
| Установить диапазон давления: | |
| Макси.расход: | |

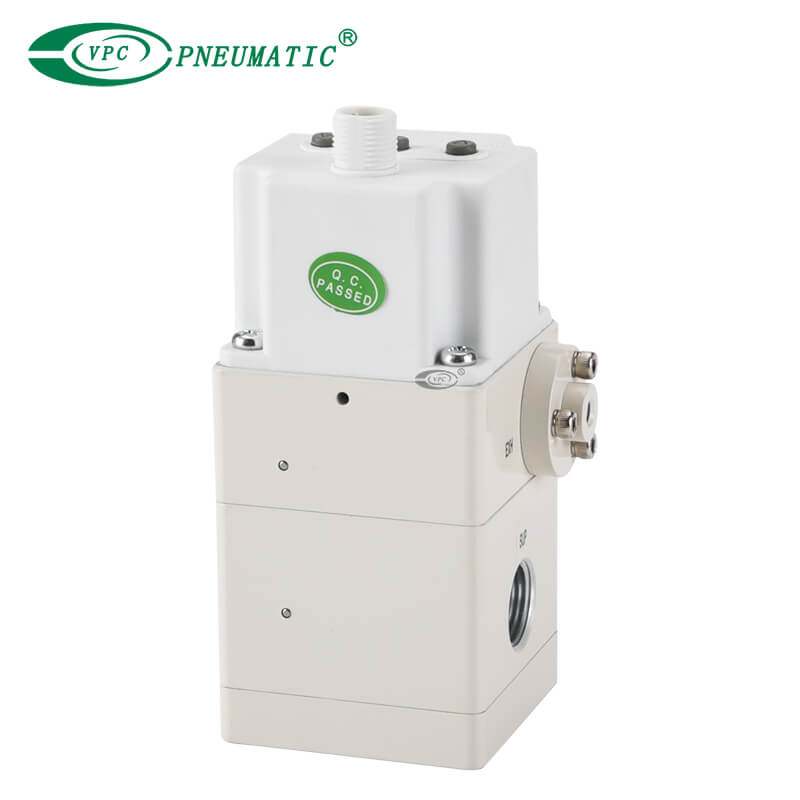

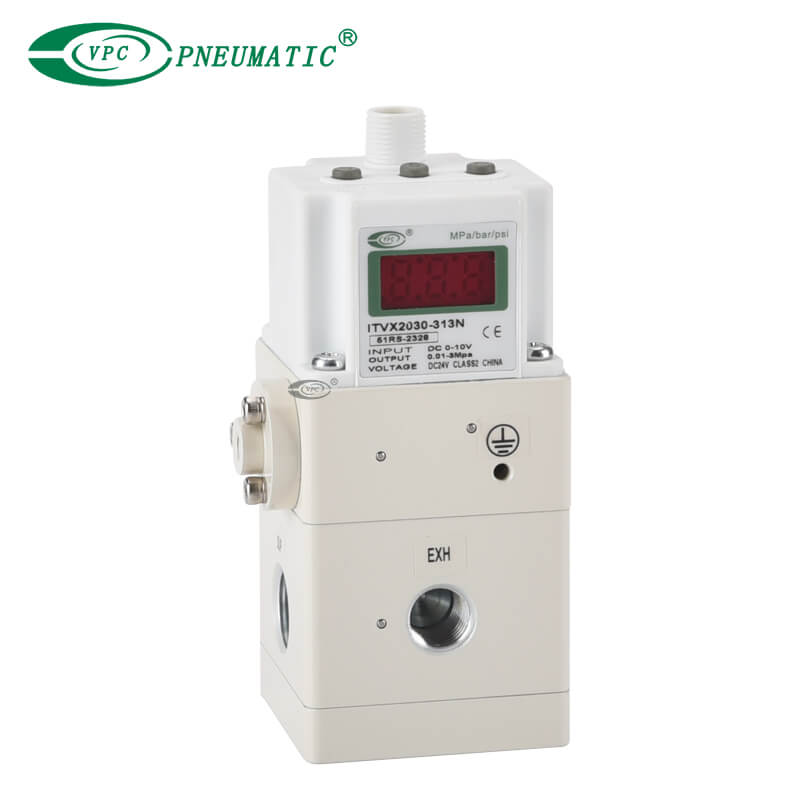

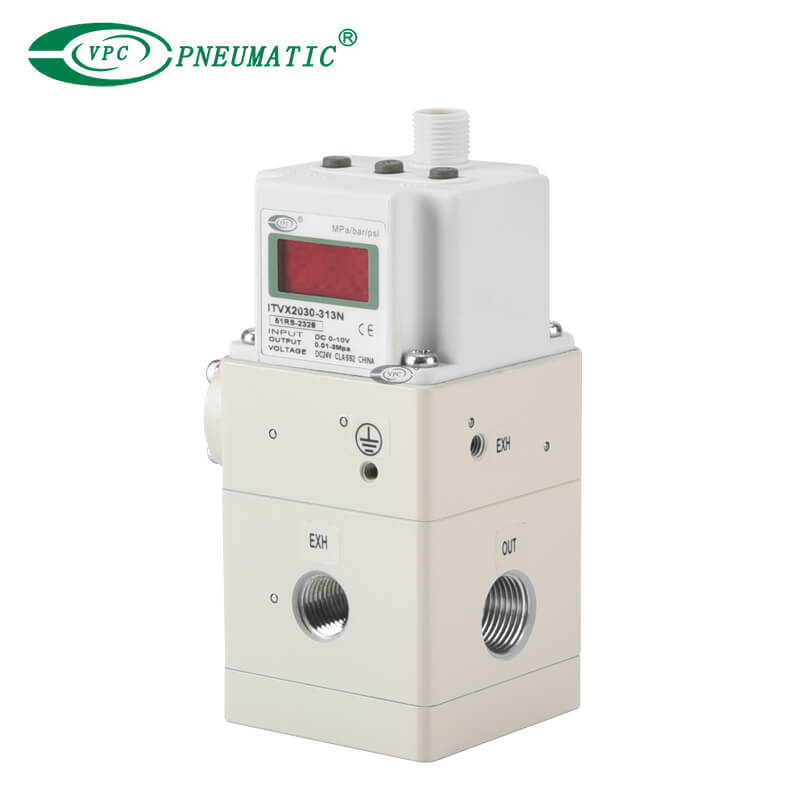

Описание продукта
Бесступенчатое регулирование давления воздуха, пропорциональное электрическому сигналу.
● Бесступенчатое регулирование давления воздуха пропорционально электрическим сигналам
● Чувствительность: 0,2 кПа (спецификация 100 кПа)
● Линейность: ±1 % или меньше (FS)
● Гистерезис: 0,5 % или меньше (FS)
● Детали, контактирующие с рабочей средой: фтористая смазка
Спецификация продукта
| Модель | ITVX2000 | |
| Мин давление подачи | Что больше: 0,5 МПа или давление срабатывания +0,2 МПа. | |
| Максимум давление подачи | 5 МПа *2) | |
| Установленный диапазон давления *3) | от 0,01 до 3,0 МПа | |
| Источник питания | Напряжение | 24 В постоянного тока ± 10% |
| Текущее потребление | 0,12 А или меньше | |
| Входной сигнал | Тип тока *4) | От 4 до 20 мА от постоянного тока, от 0 до 20 мА (типа «приемник») |
| Тип напряжения | От 0 до 5 В постоянного тока, от 0 до 10 В постоянного тока | |
| Входной импеданс | Текущий тип | 500 Ом или меньше |
| Тип напряжения | От 6 до 6,5 кОм (при обычной температуре) | |
Выходной сигнал *5) (Монитор вывод) | Аналоговый выход | От 1 до 5 В постоянного тока (Выходное сопротивление: около 1 кОм) Точность вывода: ±6% или меньше (полный диапазон) |
От 4 до 20 мА постоянного тока (приемный тип) Сопротивление нагрузки: 250 Ом или менее Точность вывода: ±6% или меньше (полный диапазон) | ||
| Переключение вывода | NPN Open Collector Вывод: макс. 30 В, 80 мА Гистерезис: ±3% (полный диапазон), Самодиагностика: ±5% или меньше (полный диапазон). | |
PNP Open Collector Вывод: макс. 80 мА Гистерезис: ±3% (полный диапазон), Самодиагностика: ±5% или меньше (полный диапазон). | ||
| Линейность | ±1 % или меньше (полный диапазон) | |
| Гистерезис | 1% или меньше (полный диапазон) | |
| Повторяемость | ±1 % или меньше (полный диапазон) | |
| Чувствительность | ±1 % или меньше (полный диапазон) | |
| Температурные характеристики | ±0,12 % или менее (полный диапазон)/℃ | |
| Индикация выходного давления | Точность | ±2% или менее (полный диапазон) ±1 цифра |
| Мин. единица *6) | МПа: 0,01, кгс/см²: 0,1, бар: 0,1, фунт/кв. дюйм: 1 | |
| Рабочая среда | Воздух, N₂, O₂, Ar | |
| Рабочая температура | От 0 до 50 ℃ (без конденсации) | |
| Масса | Приблизительно 570 г (без опций) | |

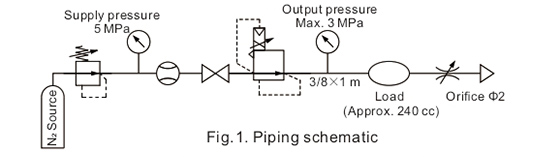

*1) Приведенные выше характеристики основаны на условиях трубопровода, показанных на рис. 1.
*2) Если в качестве жидкости используется кислород, максимальное давление подачи должно быть менее 1 МПа.
*3) См. рис. 2, где показано соотношение между заданным давлением и входным сигналом.
*4) 2-проводной тип DC4 до 20 мА недоступен. Требуется напряжение питания 24 В постоянного тока.
*5) Выберите либо аналоговый выход, либо релейный выход. Кроме того, когда выбран выход переключателя, выберите выход NPN или выход PNP.
При измерении аналогового выхода от 1 до 5 В постоянного тока с сопротивлением нагрузки менее 100 кОм точность аналогового выхода может не достигать ±6 % или менее (FS).
*6) Регулировка числовых значений, таких как настройка нуля/диапазона, устанавливается на основе минимальных единиц измерения выходного давления.
Обратите внимание, что единицу измерения изменить нельзя.
*7) Этот продукт предназначен только для продувки газом. Этот продукт не имеет достаточного контроля давления для других применений, кроме продувки (забивание, герметизация и т. д.).

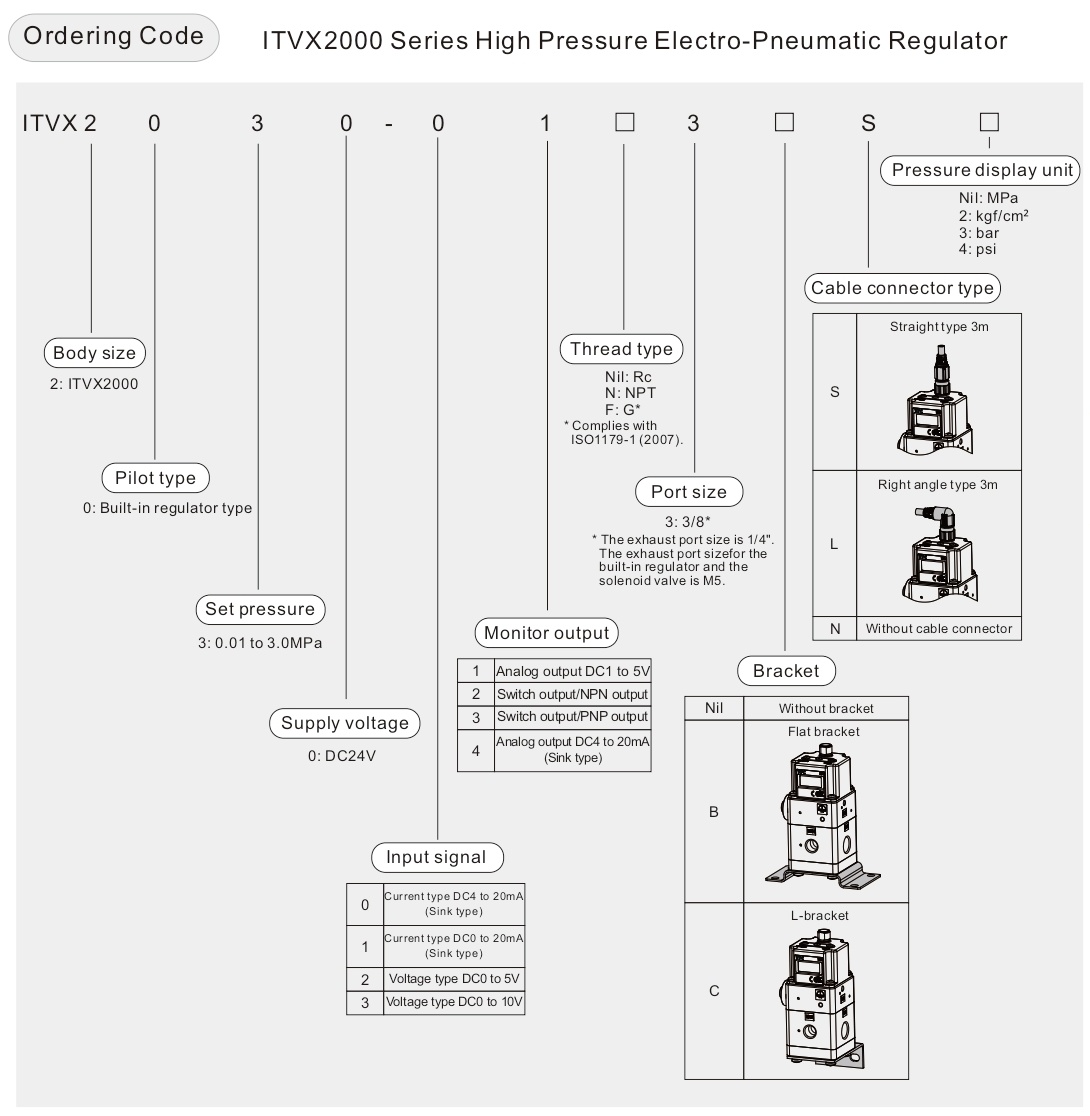

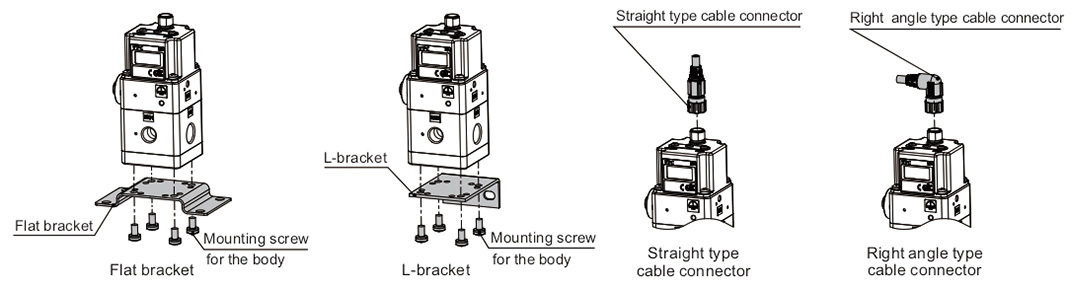

| Описание | Часть № | |
| Плоский кронштейн в сборе (включая крепежные винты) | P398020-600 | |
| L-образный кронштейн в сборе (включая крепежные винты) | P398020-601 | |
| Разъем кабеля питания | Прямой тип 3 м | P398020-500-3 |
| Прямоугольный тип 3 м | P398020-501-3 | |

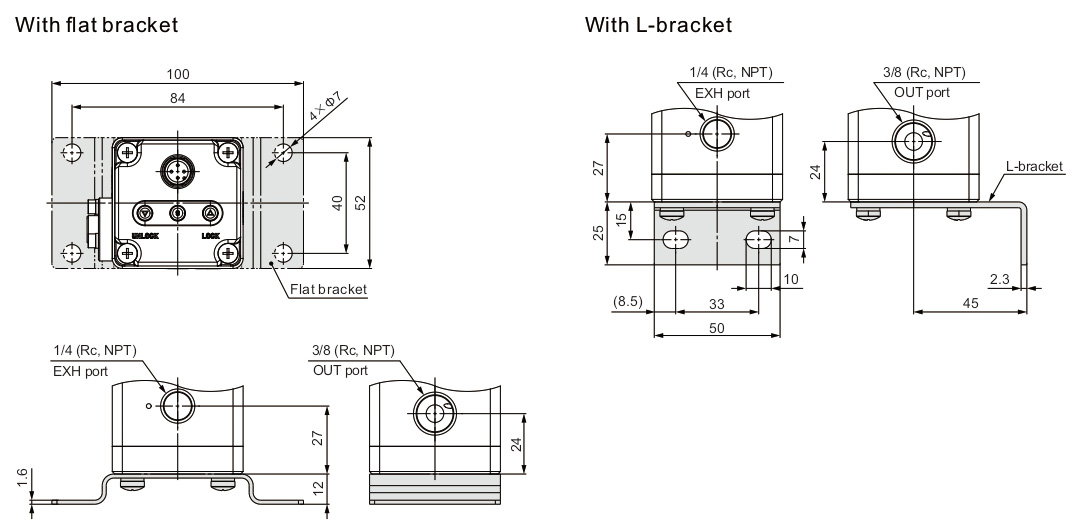

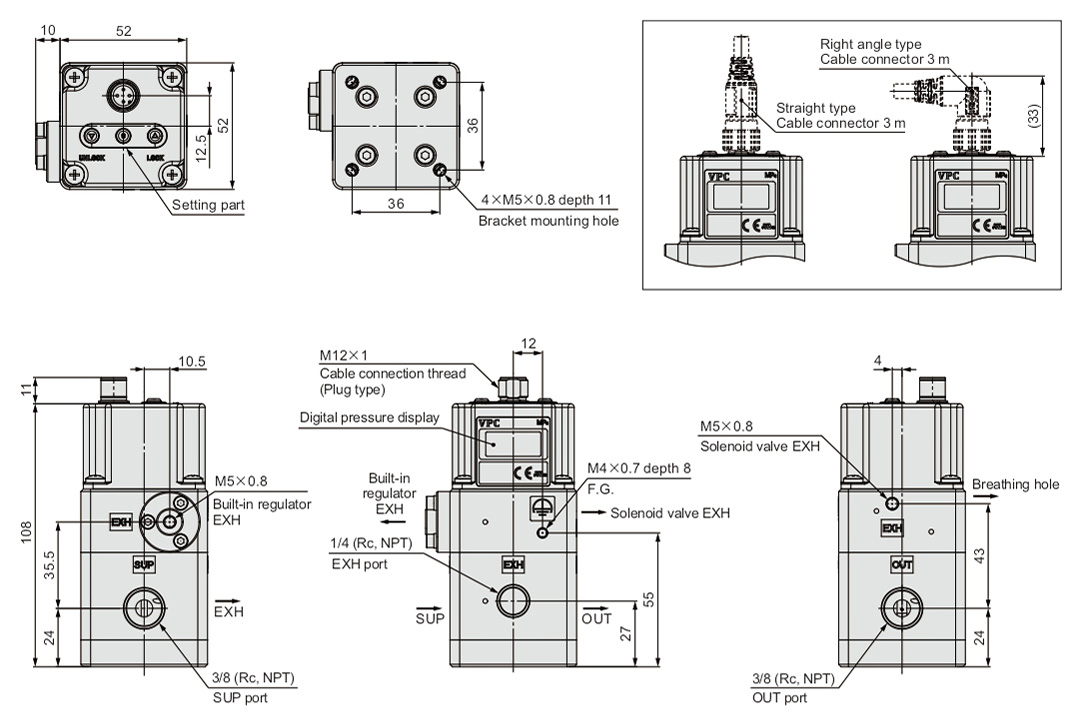

Основные измерения
▲ ВНИМАНИЕ

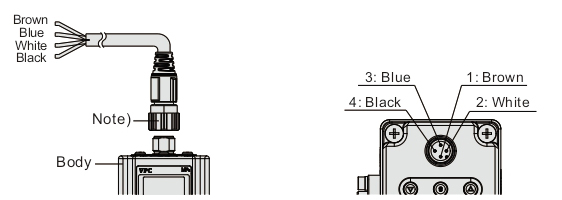

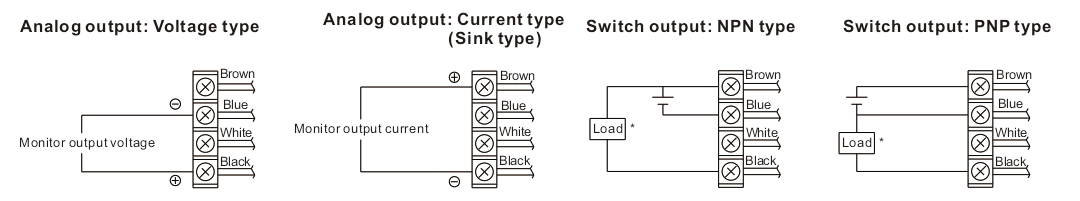

Подсоедините кабель к разъему на корпусе , расположив проводку , как показано ниже .
Действуйте осторожно, так как неправильное подключение может привести к повреждению.
Кроме того, используйте источник постоянного тока достаточной мощности и с низкой пульсацией .
Примечание) Кабель также доступен в прямоугольном исполнении. Разъем прямоугольного типа подключен влево (в сторону порта SUP). Не пытайтесь повернуть, так как разъем не вращается..

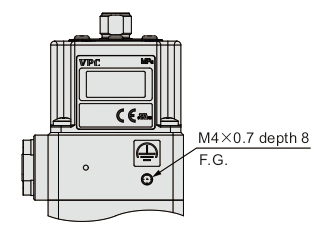

FG (Заземление)
Заземлите клемму заземления корпуса (FG) на передней панели основного корпуса. Если порт терминала FG не используется, данное изделие может работать неправильно из-за шума.

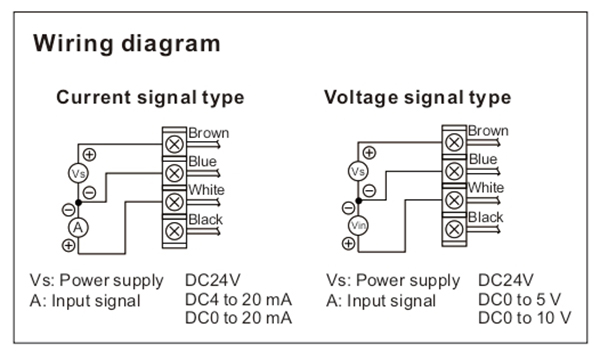

Тип сигнала тока/Тип сигнала напряжения
| 1 | Коричневый | Источник питания |
| 2 | Белый | Входной сигнал |
| 3 | Синий | ЗАЗЕМЛЕНИЕ (ОБЩИЙ) |
| 4 | Черный | Выход монитора |
