| Рабочая среда: | |
|---|---|
| Направление потока: | |
| Единицы давления: | |

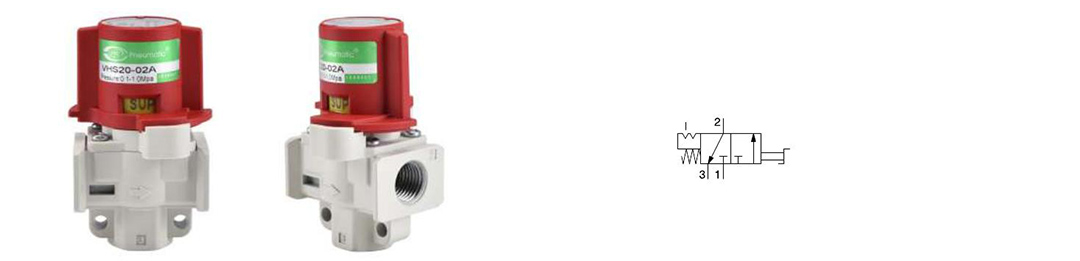

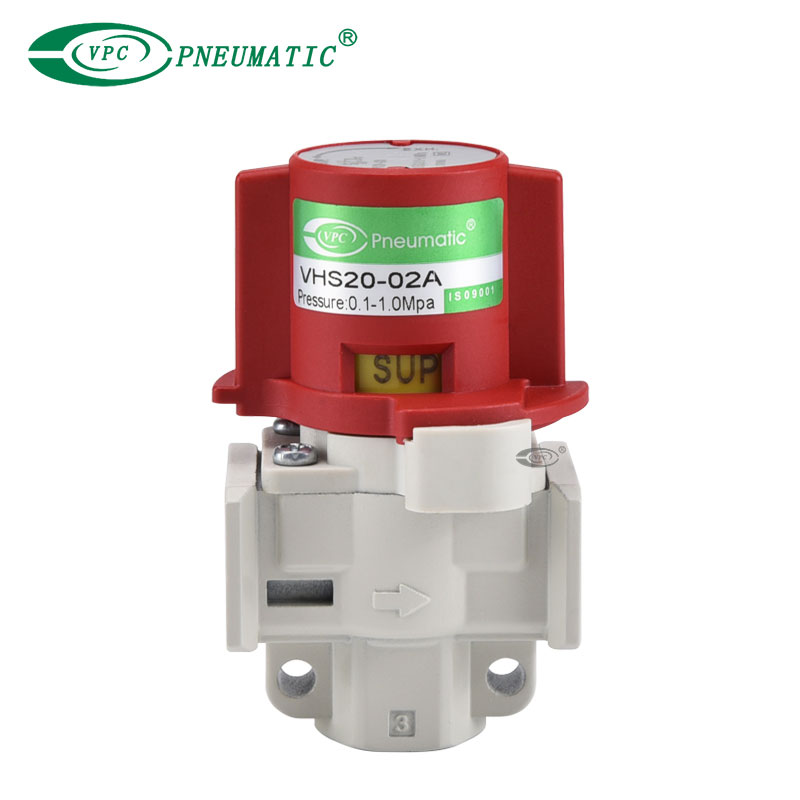

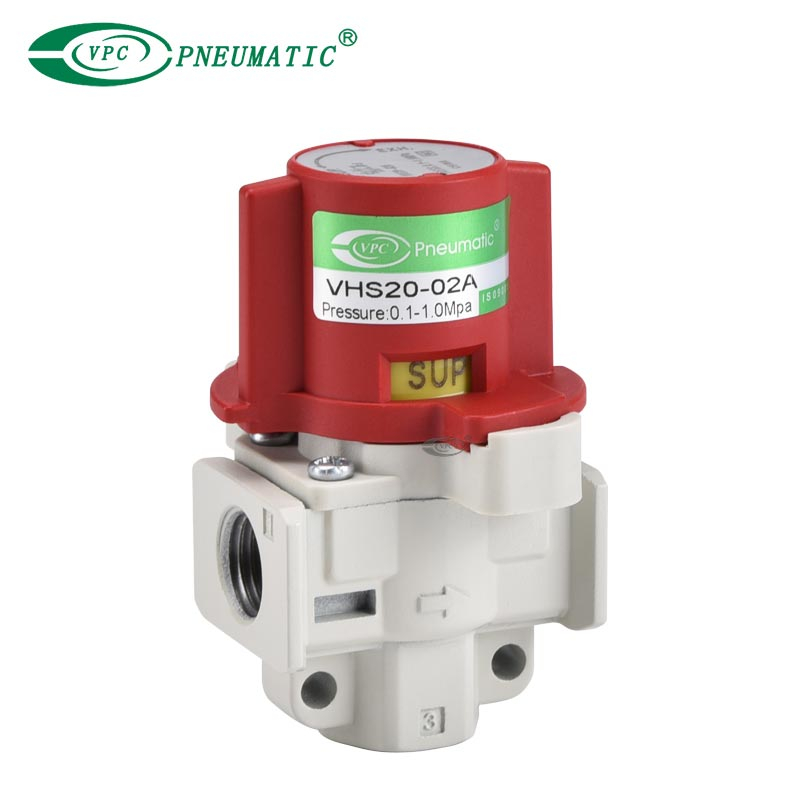

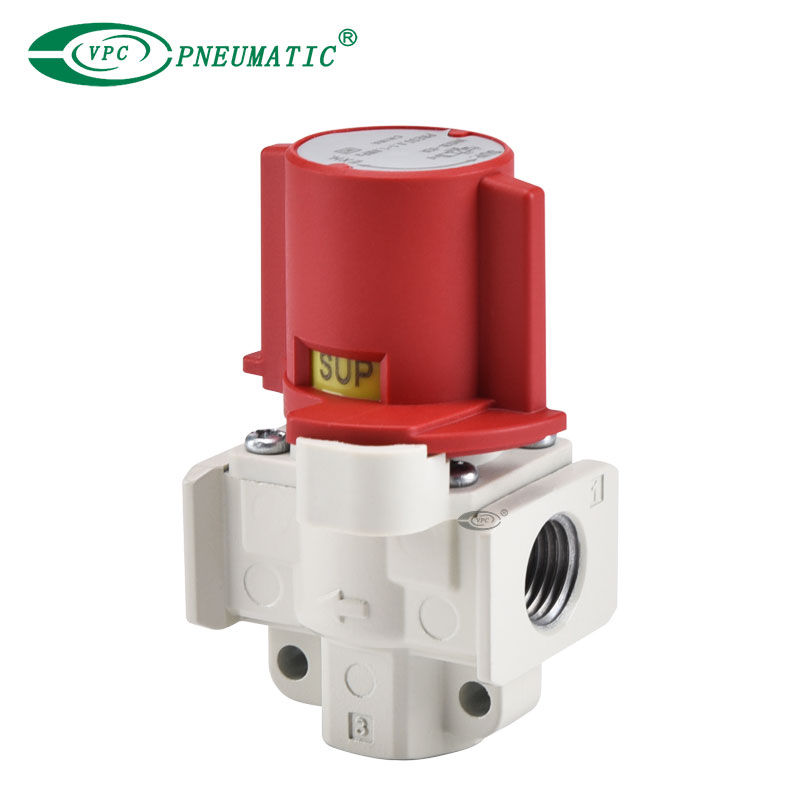

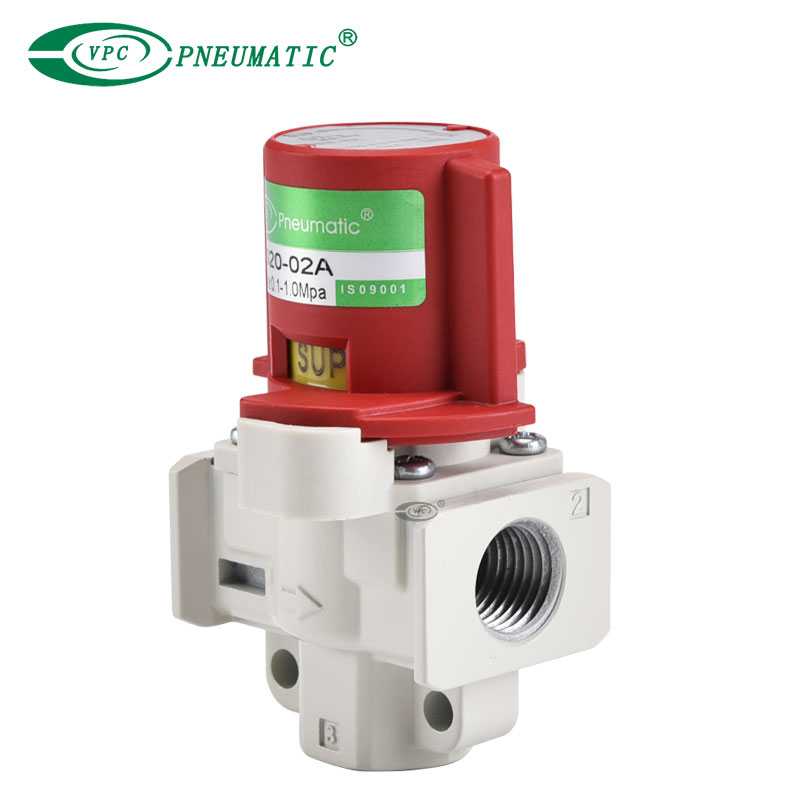

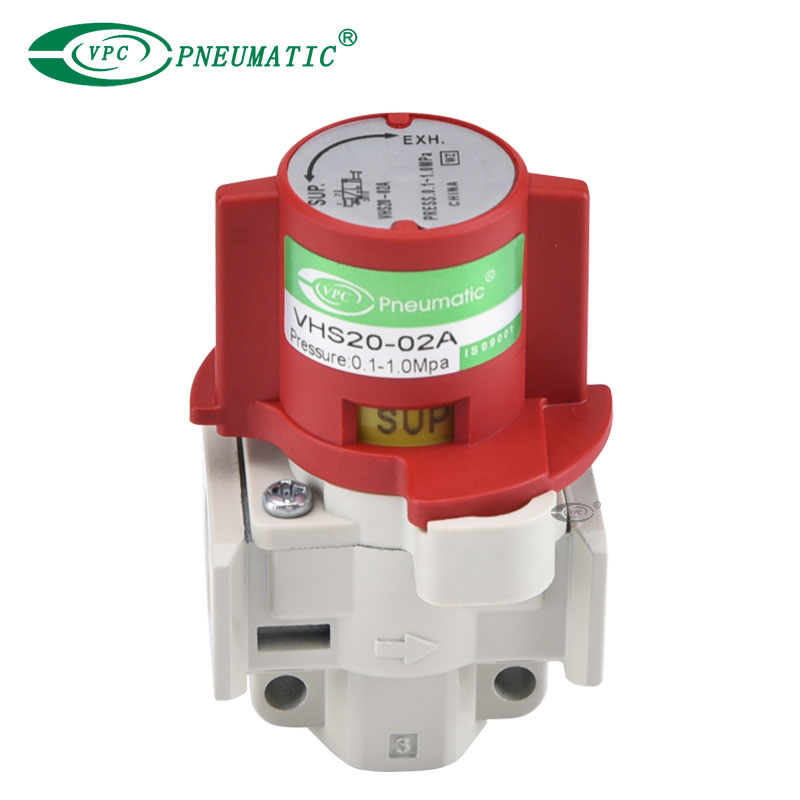

Описание продукта
1. Ручные клапаны могут использоваться для предотвращения аварий, вызванных остаточным давлением в пневматическом трубопроводе.
2. Состояние подачи и выпуска воздуха можно проверить с первого взгляда.
3. В положении выпуска клапан можно заблокировать навесным замком.Предотвращает случайное включение во время чистки или обслуживания оборудования персоналом.
4. Сначала нажмите на ручку, а затем поверните ее, чтобы предотвратить неисправность в два этапа.
5. Их можно использовать по отдельности или удобно прикрепить к FRL единицы с помощью модульных прокладок.
характеристики продукта
| Модель | VHS20 | VHS30 | VHS40 | ВХС40-06 | VHS50 | |
| Рабочая среда | Чистый воздух (фильтрация 40 мкм) | |||||
| Рабочая температура | От -5 до 60 ℃ (без замерзания) | |||||
| Испытательное давление | 1,5 МПа | |||||
| Диапазон рабочего давления | от 0,1 до 1,0 МПа | |||||
| Угол переключения рукоятки | 90° | |||||
| Цвет краски (Стандартный) | Ручка: красная, корпус: белый | |||||
| Масса | A (Ручка, крышка: огнеупорный ПБТ) | 76г | 127 г | 247 г | 293 г | 532 г |
| B (Ручка, крышка: алюминий) | 92 г | 156 г | 301 г | 349 г | 630 г | |
Если клапан комбинируется с модульным FRL, требуется прокладка или прокладка с кронштейном. Пожалуйста, заказывайте ее отдельно.Тип VHS можно заказать в разделе Как заказать модульную комбинацию FRL.
| 3-ходовой клапан сброса давления | Распорная деталь № | Распорка с кронштейном Артикул № | Применимые блоки подготовки воздуха |
| VHS20 | Y200-А | Y200T-А | АС20-А,Б |
| VHS30 | Y300-А | Y300T-А | АС25-А,Б, АС30-А,Б |
| VHS40 | Y400-А | Y400T-А | АС40-А,Б |
| ВХС40-06 | Y500-А | Y500T-А | АС40-06А,Б |
| VHS50 | Y600-А | Y600T-А | АС50-Б, АС55-Б, АС60-Б |
* Новая серия VHS совместима со старыми проставками от Y200 (T) до Y600 (T).
| Модель | Размер порта | Характеристики расхода | ||||||
| ВХОД, ВЫХОД | EXH | ВХОД→ВЫХОД | ВЫХОД→ВЫХОД | |||||
| C(дм³/с·бар) | b | Резюме | C(дм³/с·бар) | b | Резюме | |||
| VHS20 | 1/8 | 1/8 | 2.4 | 0.43 | 0.65 | 2.5 | 0.39 | 0.69 |
| 1/4 | 3.3 | 0.40 | 0.88 | 3.1 | 0.51 | 0.84 | ||
| VHS30 | 1/4 | 1/4 | 6.4 | 0.45 | 1.7 | 6.2 | 0.38 | 1.7 |
| 3/8 | 8.3 | 0.41 | 2.3 | 7.0 | 0.41 | 1.9 | ||
| VHS40 | 1/4 | 3/8 | 7.3 | 0.49 | 2.0 | 8.5 | 0.35 | 2.3 |
| 3/8 | 10.9 | 0.45 | 3.0 | 11.6 | 0.40 | 3.1 | ||
| 1/2 | 14.2 | 0.39 | 3.8 | 13.3 | 0.43 | 3.6 | ||
| ВХС40-06 | 3/4 | 1/2 | 18.3 | 0.31 | 5.0 | 17.7 | 0.37 | 4.8 |
| VHS50 | 3/4 | 1/2 | 23.8 | 0.41 | 6.4 | 21.8 | 0.41 | 5.9 |
| 1 | 31.9 | 0.33 | 8.6 | 23.5 | 0.44 | 6.4 | ||
Основные размеры
