| Установить диапазон давления: | |
| Рабочая температура: | |
Описание продукта
Для бесступенчатого регулирования давления вакуума пропорционально электрическим сигналам.
● Линейность: ± 1% полной шкалы или менее.
● Гистерезис: 0,5 % полной шкалы или менее.
● Повторяемость: ± 0,5% полной шкалы или менее.
● Время отклика при высокой скорости: 0,1 с (без нагрузки)
● Высокая стабильность — Чувствительность: 0,2% полной шкалы или менее.
Спецификация продукта

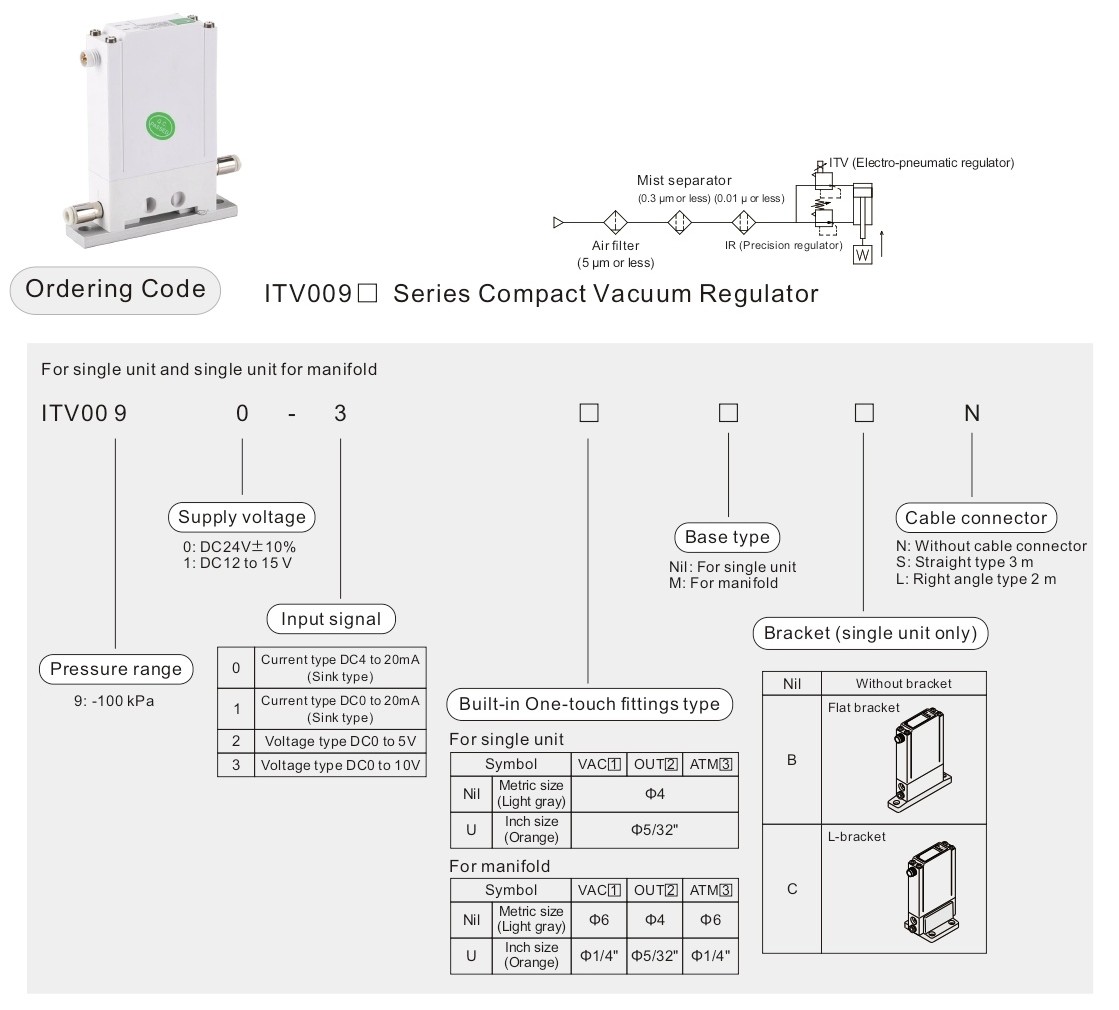

| Модель | ITV009□ | |
Мин. питания давление | Давление срабатывания -1 кПа | |
| Максимум давление подачи | -101 кПа | |
| Установите диапазон давления | от -1 до -100 кПа | |
| Источник питания | Напряжение | 24 В пост. тока ± 10%, от 12 до 15 В пост. тока |
| Текущее потребление | Напряжение источника питания типа 24 В постоянного тока: 0,12 А или меньше. Напряжение источника питания от 12 до 15 В постоянного тока: 0,18 А или меньше. | |
| Входной сигнал | Тип напряжения | От 0 до 5 В постоянного тока, от 0 до 10 В постоянного тока |
| Текущий тип | От 4 до 20 мА от постоянного тока, от 0 до 20 мА (типа «приемник») | |
| Входной импеданс | Тип напряжения | Прибл. 10 кОм |
| Текущий тип | Прибл. 250 кОм | |
Выходной сигнал *2) | Аналоговый выход | От 1 до 5 В постоянного тока (Выходное сопротивление: около 1 кОм) Точность вывода ±6% полной шкалы или менее |
| Линейность | ±1% полной шкалы или меньше | |
| Гистерезис | 0,5% полной шкалы или меньше | |
| Повторяемость | ±0,5% полной шкалы или менее | |
| Чувствительность | 0,2% полной шкалы или меньше | |
| Температурные характеристики | ±0,12% полной шкалы/℃ или меньше | |
| Рабочая температура | От 0 до 50 ℃ (без конденсации) | |
| Корпус | Эквивалент IP65 *3) | |
| Тип соединения | Встроенная фурнитура в одно касание | |
| Размер соединения | Для одного устройства | Метрический размер 1, 2, 3: Φ4 |
| Размер в дюймах 1, 2, 3: Φ5/32 дюйма. | ||
| Коллектор | Метрический размер 1, 3: Φ6, 2: Φ4 | |
| Размер в дюймах 1, 3: Φ1/4 дюйма, 2: Φ5/32 дюйма | ||
| Вес *1) | 100 г или меньше (без опций) | |
*1) Указывает вес одного устройства.

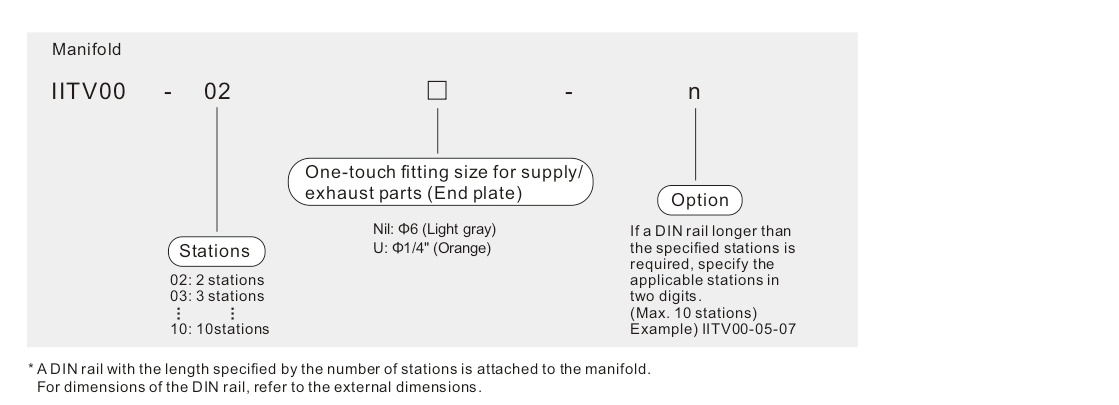

Для IITV00-n
Общий вес (г) ≤ Станций (n) × 100 + 130 (Вес концевого блока A, B в сборе) + Вес (г) DIN-рейки
*2) При измерении аналогового выхода ITV от 1 до 5 В постоянного тока, если сопротивление нагрузки меньше 100 кОм, точность контроля аналогового выхода ±6% полной шкалы или менее может быть недоступна.
По Вашему запросу поставляется изделие с точностью до ±6%.
Выходное давление остается неизменным.
*3) При использовании в условиях, эквивалентных IP65, перед использованием подсоедините фитинг или трубку к дыхательному отверстию.
*4) При потреблении потока ниже по потоку давление может стать нестабильным в зависимости от состояния трубопровода.
*5) При включении питания может возникнуть шум. Этот шум является нормальным и не указывает на неисправность.
Основные измерения
*1) При использовании в условиях, эквивалентных IP65, перед использованием подсоедините фитинги или трубку к дыхательному отверстию.
*2) Размеры кабельного разъема указаны для одного устройства.
| Коллекторные станции n | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| L1 | 60 | 75 | 90 | 105 | 120 | 135 | 150 | 165 | 180 |
| L2 | 110.5 | 123 | 148 | 160.5 | 173 | 185.5 | 198 | 223 | 235.5 |
| Вес DIN-рейки [г] | 20 | 22 | 27 | 29 | 31 | 34 | 36 | 41 | 43 |
*1) При использовании в условиях, эквивалентных IP65, перед использованием подсоедините фитинги или трубки к дыхательному отверстию.
*2) Размеры кабельного разъема указаны для одного устройства.
