| Рабочая среда: | |
|---|---|
| Материал тела: | |
| Функция: | |

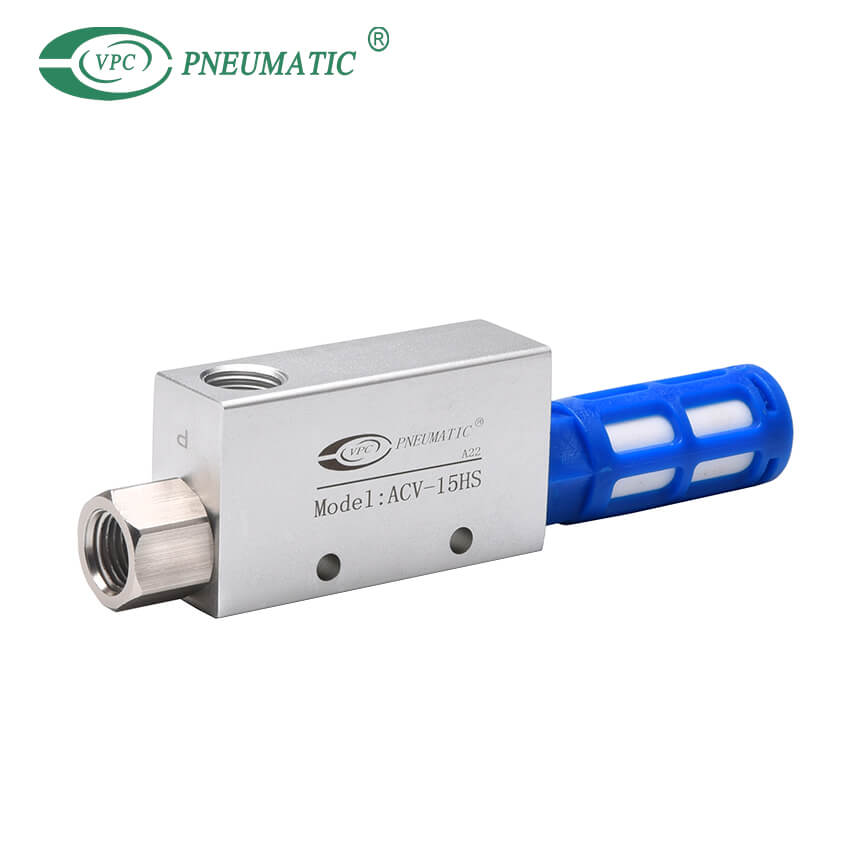

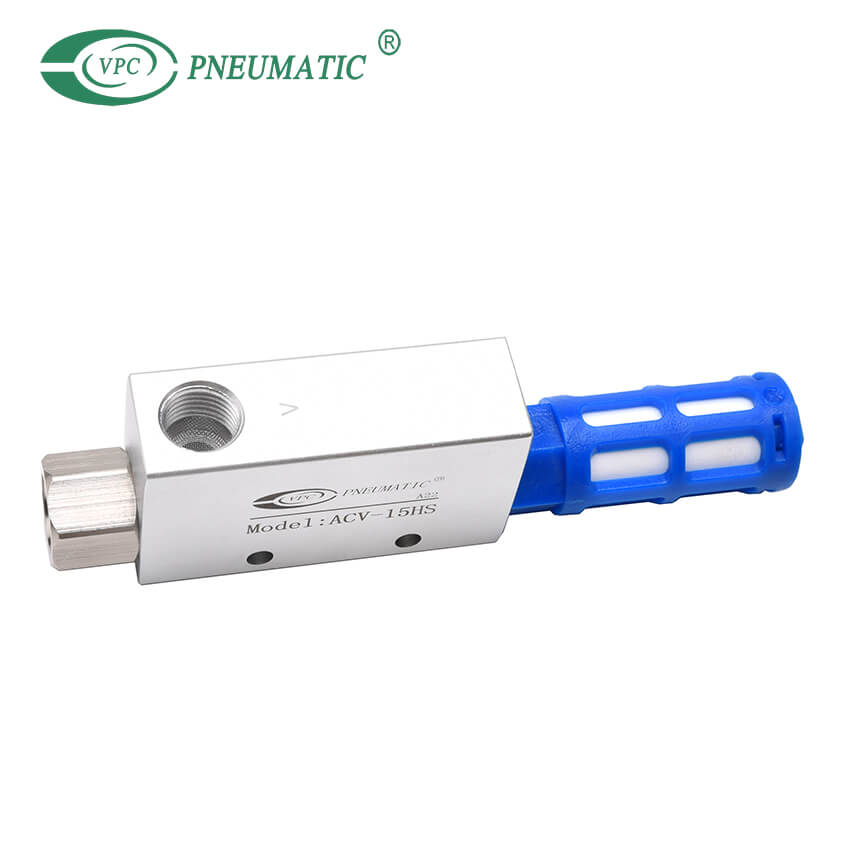

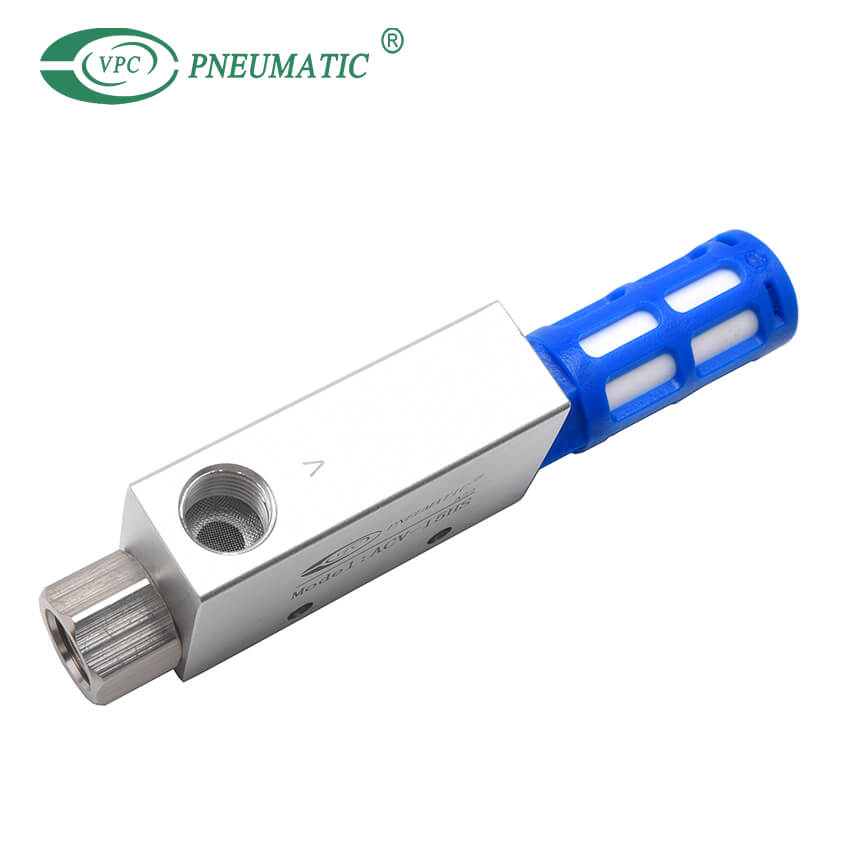

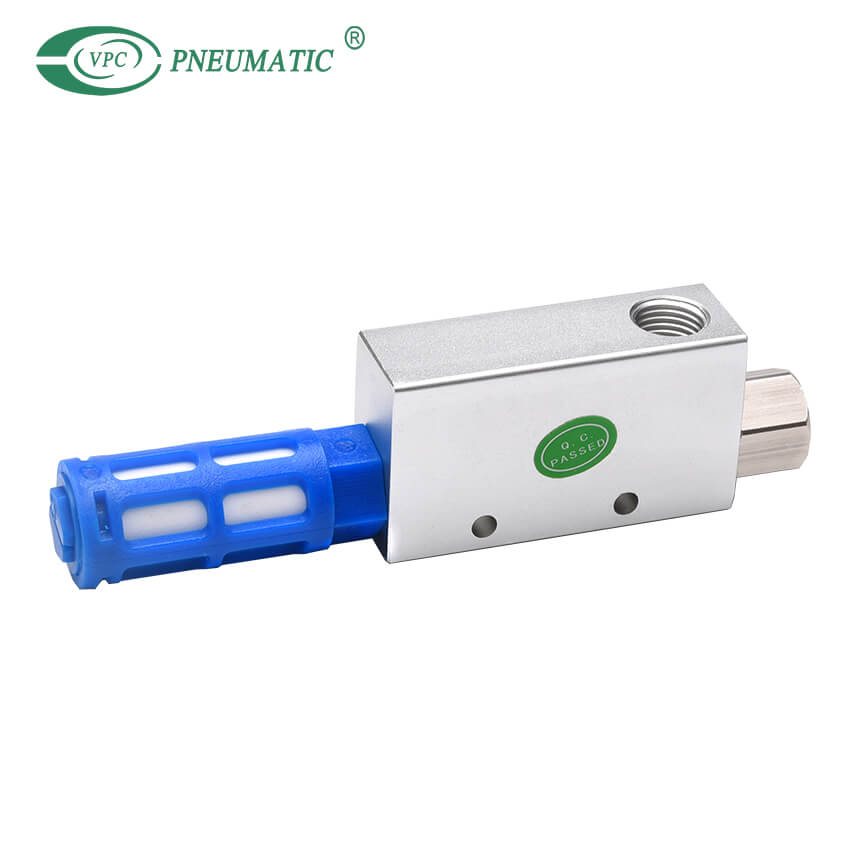

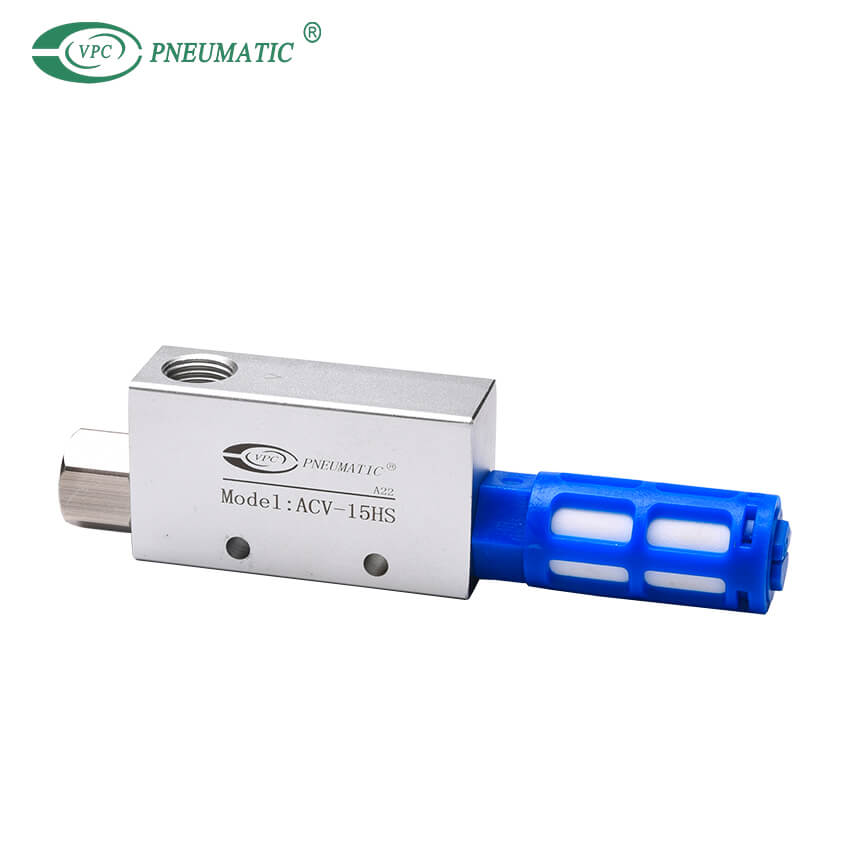

Описание продукта
1. Отрицательное давление легко получить путем создания давления воздуха.
2. Фильтрующий элемент легко заменяется и заменяется при засорении пылью.
3. Широкий выбор диаметров сопла.
ACV 20① - S②
① 20 → Размер порта
| Код | Размер порта (мм) |
| 05 | 0.5 |
| 10 | 1.0 |
| 15 | 1.5 |
| 20 | 2.0 |
| 25 | 2.5 |
| 30 | 3.0 |
② S → Тип переключения
| Код | Тип переключения |
| ноль | Без переключателя |
| S | С микропереключателем |
| СК | С микропереключателем и регулируемым типом |
Спецификации продукта
| Модель | ACV05 | ACV10 | ACV15 | ACV20 | ACV25 | ACV30 |
| Рабочая среда | Чистый воздух | |||||
| Рабочая температура | от 0 до 60 ℃ | |||||
| Смазка | Нет | |||||
| Рабочее давление | 0,5 МПа | |||||
| Диаметр сопла | 0.5 | 0.5 | 1.5 | 2.0 | 2.5 | 3.0 |
| Макс.Значение вакуума | -91,8 кПа | |||||
| Модель | S (фиксированный тип) | SK (регулируемый тип) |
| Диапазон настройки | -39.9 кПа (-300 мм рт. ст.) | от -20,0 до 53,2 кПа (-150~-400 мм рт.ст.) |
| Настройки по умолчанию | -39,9 кПа (-300 мм рт. ст.) | -466 кПа (-350 мм рт. ст.) |
| Точность | ±5,3 кПа (±-40 мм рт. ст.) | |
| Гистерезис | от 4,0 до 13,3 кПа (от 30 до 100 мм рт. ст.) | |
| Электрические характеристики | 125 В переменного тока: 5 А 250 В переменного тока: 3 А | |
| Рабочая температура | от 0 до 60 ℃ | |
| Модель | Диаметр сопла (мм) | Производительность всасывания (л/мин) | Давление вакуума [кПа(мм рт.ст.)] | Расход воздуха (л/мин) | Рабочее давление [МПа(кПа)] |
| АЦВ-05 | 0.5 | 11 | -86,7(650) | 14 | 0,5(500) |
| АЦВ-10 | 1.0 | 20 | -91,8(690) | 55 | 0,5(500) |
| АЦВ-15 | Л.5 | 53 | -91,8(690) | 160 | 0,5(500) |
| АЦВ-20 | 2.0 | 86 | -91,8(690) | 272 | 0,5(500) |
| АЦВ-25 | 2.5 | 134 | -91,8(690) | 424 | 0,5(500) |
| АЦВ-30 | 3.0 | 209 | -91,8 (690) | 611 | 0,5(500) |

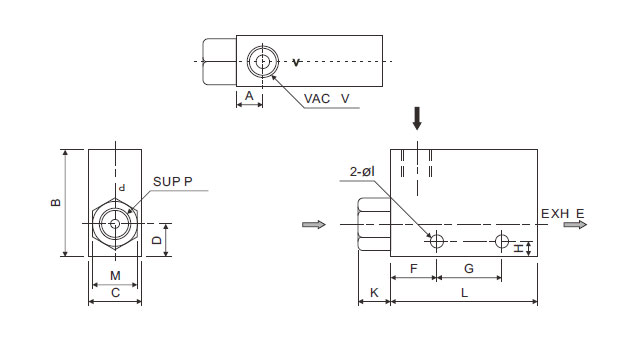

Основные размеры
Единицы: мм
| Модель | АЦВ-05 | АЦВ-10 | АЦВ-15 | АЦВ-20 | АЦВ-25 | АЦВ-30 |
| A | 8 | 8 | 10 | 13 | 16 | 20 |
| B | 32 | 32 | 35 | 40 | 60 | 60 |
| C | 16 | 16 | 20 | 27 | 40 | 40 |
| D | 10 | 10 | 11 | 15 | 20 | 20 |
| E | 1/8 рупий | 1/8 рупий | 1/4 рупии | 1/2 рупии | 3/4 рупии | 3/4 рупии |
| F | 14 | 14 | 20 | 28 | 20 | 33 |
| G | 20 | 20 | 25 | 32 | 50 | 50 |
| H | 4.5 | 4.5 | 5 | 7 | 5.5 | 5.5 |
| I | 4.2 | 4.2 | 4.5 | 6 | 6 | 6 |
| L | 45 | 45 | 63 | 85 | 100 | 118 |
| M | 14 | 14 | 17 | 22 | 26 | 30 |
| P | 1/8 рупий | 1/8 рупий | 1/4 рупии | 1/4 рупии | 3/8 рупий | 1/2 рупии |
| V | 1/8 рупий | 1/8 рупий | 1/4 рупии | 3/8 рупий | 1/2 рупии | 3/4 рупии |
| Модель глушителя | ПСУ-6 | ПСУ-6 | ПСУ-8 | ПСУ-15 | ПСУ-20 | ПСУ-20 |
Характеристики выхлопа и расхода
Характеристики выхлопа относятся к взаимосвязи между давлением вакуума, потоком всасывания или потреблением воздуха, меняющимся в зависимости от изменения давления подачи воздуха в вакуумный генератор.Они увеличиваются по мере увеличения давления питания.Характеристики потока относятся к взаимосвязи между давлением вакуума и потоком всасывания, когда давление питания вакуумного генератора постоянно.Скорость всасывающего потока — это поток воздуха, вдыхаемый через всасывающее отверстие.
Время всасывания
Это относится к времени, когда давление вакуума в вакуумной присоске достигает требуемого давления вакуума или времени, необходимого для переключения клапана подачи воздуха на вакуумное реле давления.Это связано с объемом адсорбционной камеры (диффузионная камера, объем адсорбционной трубы, объем присоски и т. д.), утечкой адсорбционной поверхности и необходимым вакуумным давлением.
Расход воздуха
Расход воздуха пневматического вакуум-генератора определяется диаметром сопла, но также зависит от рабочего давления.При одном и том же диаметре сопла расход воздуха увеличивается с увеличением рабочего давления.Диаметр сопла является основным основанием для выбора вакуумного эжектора.Чем больше диаметр сопла, тем больше поток всасывания и расход воздуха, а также тем ниже давление вакуума.Чем меньше диаметр сопла, тем меньше расход всасывания и расход воздуха, но тем выше давление вакуума.
Давление вакуума
Существует максимальное вакуумное давление, при превышении которого максимальное давление, даже если рабочее давление увеличивается, вакуумное давление не увеличится, а снизится.Максимальный вакуум, создаваемый генератором вакуума, составляет -88 кПа.При фактическом использовании предполагается, что вакуумное давление может быть установлено на уровне -70 кПа, а рабочее давление составляет около 0,5 МПа.
