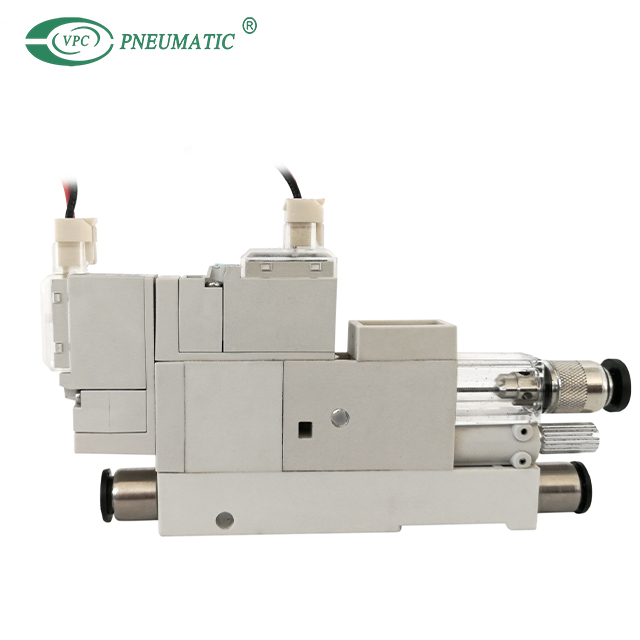

Вакуумный генератор серии VXH

VXH вакуумный генератор: высокоэффективность, легкий вес, компактный размер, высокое отрицательное давление и быстрый ответ.

Вход только 0,35 МПа положительное давление может получить отрицательное давление -93 кПа;
Разумная конструкция конфигурации увеличивает скорость циркуляции воздуха, быстрый отклик, облегчение ремонта или замену деталей;
Применяемые с двумя соленоидными клапанами, один контролирует генерацию вакуума, другое управление вакуумным разрушением, может использоваться в дополнительных приложениях.

Модель:
VXH
Марка продукта:
VPC Pneumatic
Код Продукта:
8481804090

Рабочая среда:	Сжатый воздух (не жидкость)
Точность смазки:	10 мкм
Рабочее давление:	От 0,3 до 0,7 МПа
Рабочая температура:	От 5 до 50 ° C
Рабочий вакуум:	От 0 до -93,1 кПа
Прикладные трубки:	PU, PA
штат:



Запрос цены Добавить в корзину

Описание продукта

Заказ кодер VXH Series Вакуумный генератор

Vx ЧАС^① 05^② Дюймовый^③ - 4^④ 4^⑤ С^⑥ - D24^⑦- Ао^⑧ - Дюймовый^⑨ □^⑩

① H → вакуумные характеристики

Код	Производительность
H	Высокий вакуум(Номинальное давление питания: 0,5 МПа)
L	Тип большого потока (номинальное давление питания: 0,5 МПа)
E	Высокий вакуум при низком типе давления подачи воздуха (номинальное давление питания: 0,35 МПа)

② 05 → отверстие для насадки

Код	Отверстие для насадки (мм)	Вакуумный уровень Всасывающий поток			Расход воздуха
Код	Отверстие для насадки (мм)	H Тип	L Тип	E тип	Расход воздуха
05	0.5	-90,4KPA 7 л/мин (ANR)	-66,5 кпа 12 л/мин (ANR)	-90,4KPA 3L/мин (ANR)	11,5 л/мин (ANR) (8 л/мин (ANR))
07	0.7	-93.1 кпа 13 л/мин (ANR)	-66,5 кпа 24 [22] L/мин (ANR)	-90,4KPA 10,5 л/мин (ANR)	23L/мин (ANR) (17 л/мин (ANR))
10	1.0	-93.1 кпа 24 [20] L/мин (ANR)	-66,5 кпа 26 л/мин (ANR)	-90,4KPA 20 [19] l/min (anr)	46L/мин (ANR) (34L/мин (ANR))

※ ⅰ ⅰpply Давление составляет 0,5 МПа для типа H и L и 0,35 МПа для E -типа.

※ Ⅱ Значения в [] предназначены для всасывающего потока типа выхлопных труб.

※ Ⅲ Значения потребления воздуха в () для e -типа.

※ Ⅳ Значения в таблице являются только эталонными значениями. Всасывающий поток варьируется в зависимости от условий вакуумной системы; вакуумный порт Dia. или длина трубки. только эталонные значения. Всасывание изменяется в соответствии с вакуумной системой условия; вакуумный порт Dia. или длина трубки.

③ D → Тип блока клапана

Код	D	Нет кода
Тип блока клапана	Двойной соленоидный тип (тип удержания вакуума)	Обычно закрыто

④ 4 → вакуум (V) порт (применимая трубка O.D)

Код	3	4	6
Tube Dia. (Мм)	Φ3 (подгонка вдавливания)	Φ4 (подгонка вдавливания)	Φ6 (примерка вдавливания)

⑤ 4 → Порт подачи воздуха (PS) (применимая трубка O.D)

Код	4	6
Tube Dia. (Мм)	Φ4 (подгонка вдавливания)	Φ6 (примерка вдавливания)

⑥ s → Порт выхлопа (EX)

Код	S	J
Метод выхлопа	Вентиляционное отверстие	Выхлопная трубка (φ6 Push-Intting)

※ Выхлопная трубка не выбирается для отверстия для насадки Ø1mm L (тип большого потока).

⑦ D24 → Тип соленоидного клапана

Код	DW	Дат	Ао	Нет кода
Выключатель	Датчик давления со светодиодным дисплеем (2 выходы переключателя)	Датчик давления со светодиодным дисплеем (выходы аналогового переключателя)	Аналоговый выходной датчик давления (без светодиодов)	Без вакуумного переключателя

⑧ AO → вакуумный переключатель

Код	D24	A100
Напряжение	DC24V	AC100V

⑨ D → Метод установки

Код	D	Нет кода
Метод установки	DIN RAIL тип	Тип прямой установки

⑩ □ → Вариант материала

Код	Нет кода	-S3
Материал	Стандартный	Нет медного сплава и Hnbr Seal
Метод выхлопа	Глушитель	Трубка выхлопа

※ -S3 Спецификация предназначена только для того, где воздушный проход, но не соответствующий электрическим деталям, проводам или размер вакуумного порта с Ø3 мм.

Спецификация продукта

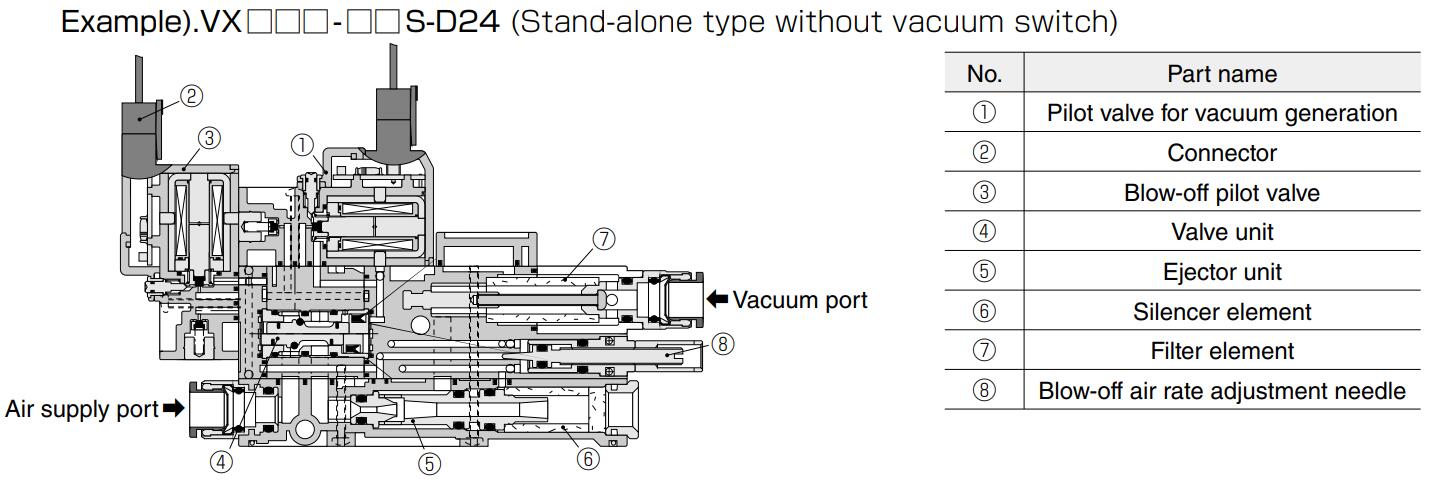

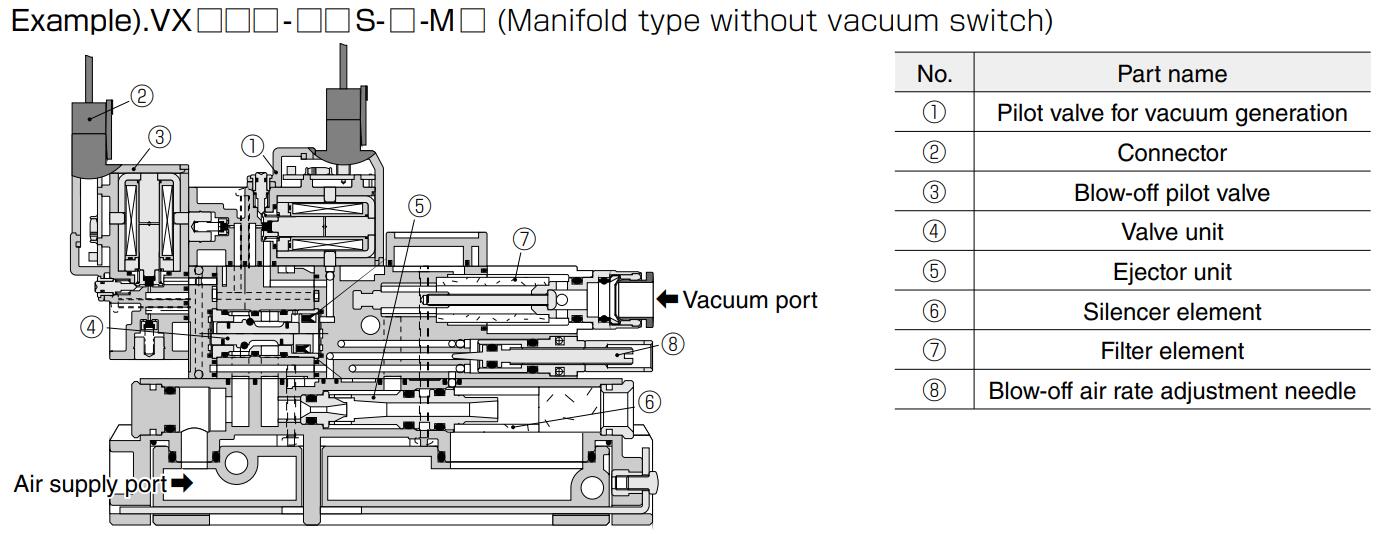

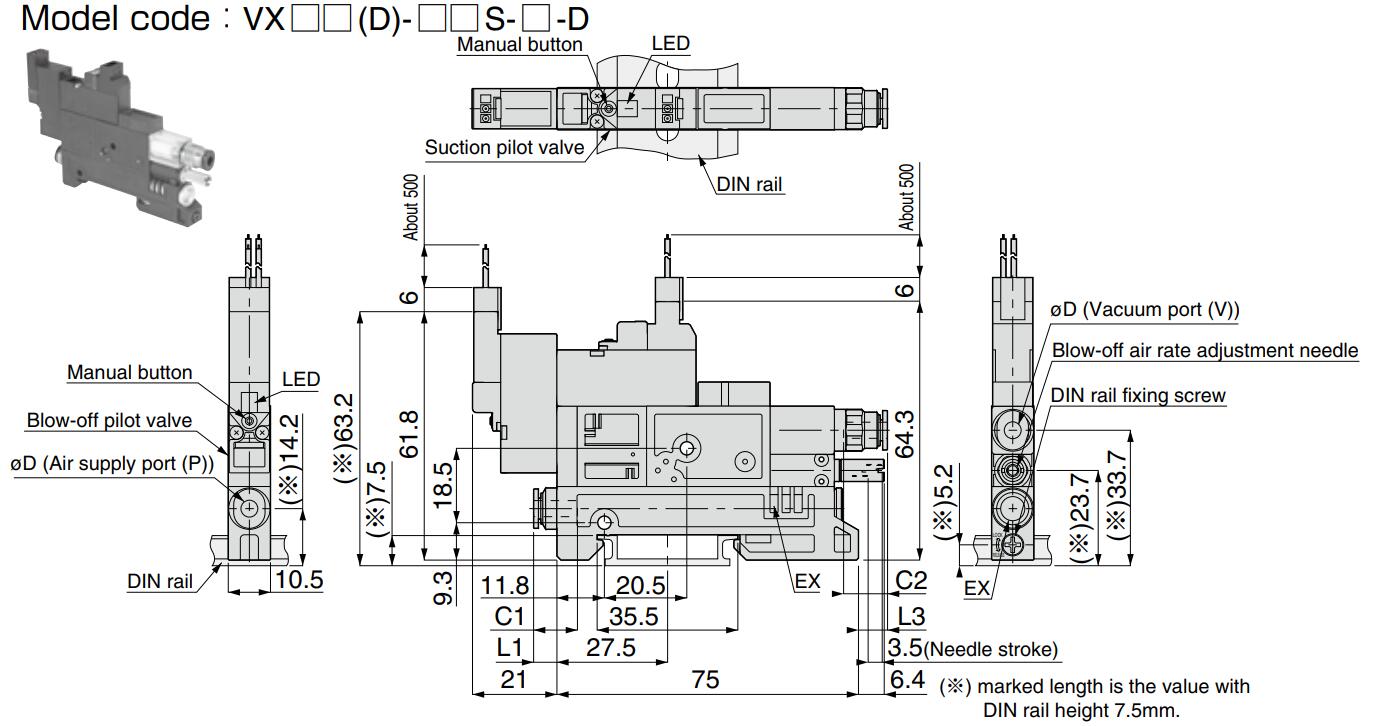

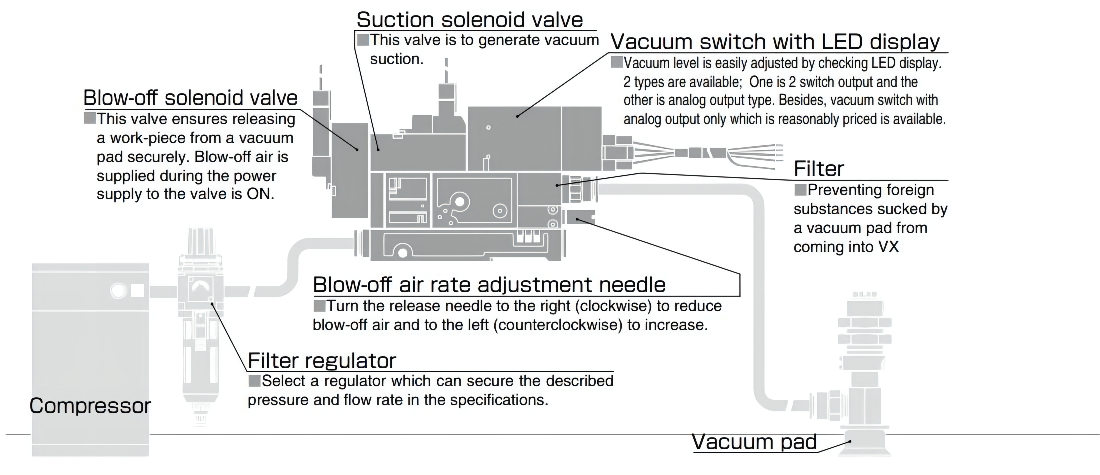

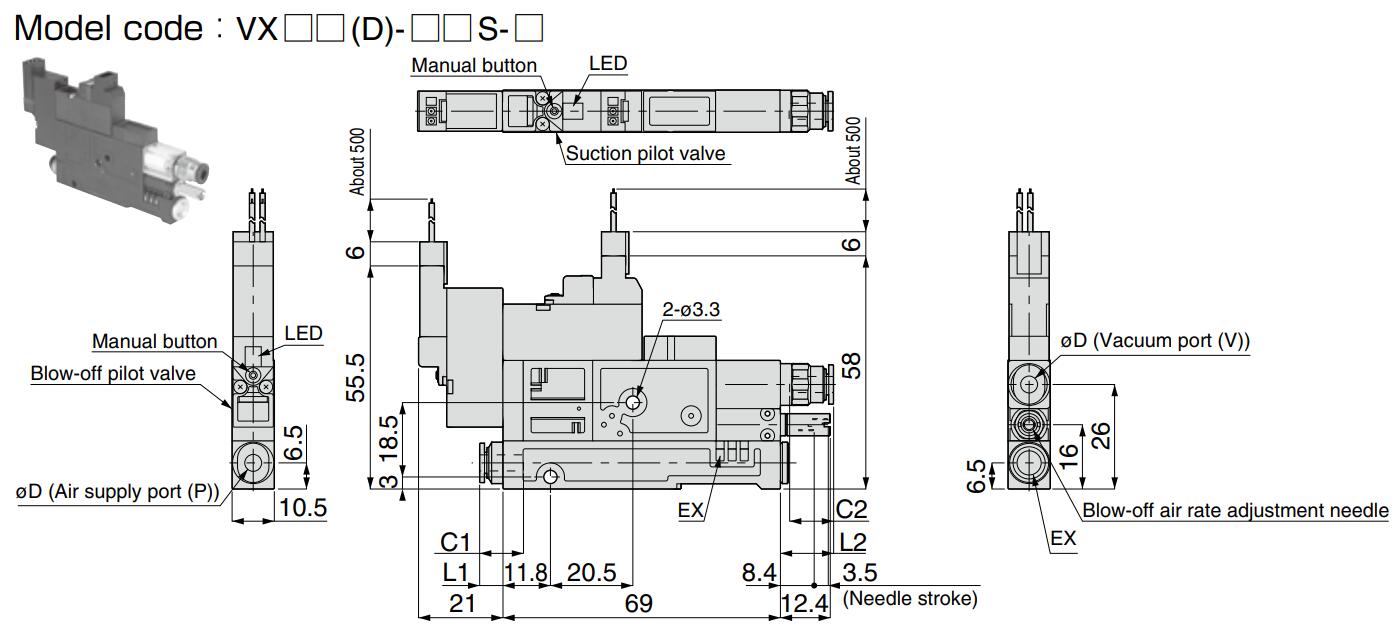

вакуумный генератор Главный измерение-1 вакуумный генераторный клапан
