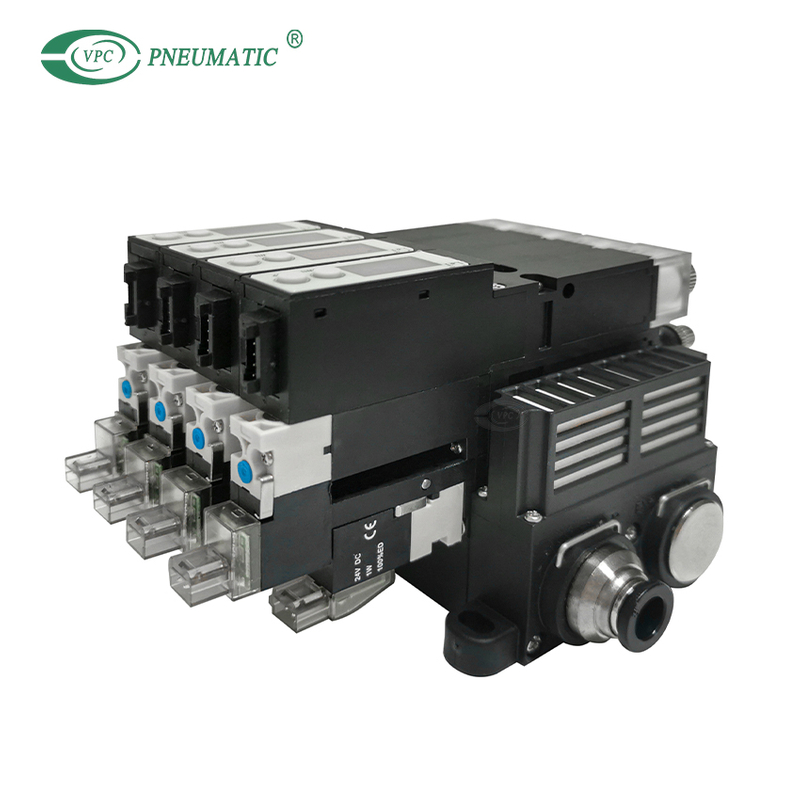

Product Description
●Выбор наиболее подходящего модуля для вашего приложения возможен за счет модульности каждого блока и богатой комбинации блоков.
● Выпускной механизм можно выбрать с помощью электромагнитного клапана. тип и тип воздушного таймера (воздушной камеры).Встроенная коммутация
клапан осуществляет точную настройку быстрой продувки воздухом и тонкой регулировка скорости воздуха.
● Простое техническое обслуживание с помощью фиксируемой ручной кнопки.
● 2 варианта датчика вакуума: светодиодный дисплей Тип и Механический тип, который прост и удобен в использовании.
● Светодиодный дисплей используется для светодиодного цифрового датчика давления для улучшить видимость.
● Два типа вакуумных переключателей: 2 переключающих выхода, 1 переключатель выход с 1 аналоговым выходом доступны в зависимости от
желаемое приложение.
●4 Стандартные отверстия сопла: 05 (ø0,5 мм), 07 (ø0,7 мм),10 (ø10 мм) и 12 (ø1,2 мм).
| Рабочая среда | Воздух |
| Рабочее давление | 0,25~0,7 МПа |
| Номинальное давление подачи | Тип H и L: 0,5 МПа/ Тип E: 0,35 МПа |
| Рабочая температура | 5 ~ 50 ℃ (без замерзания) |
| Смазка | Не требуется |
Product Specification
Серия ВК Генератор вакуума
ВК A① H② 07③ W④ - 1/4⑤ 1/4⑥ S⑦ E⑧ - B⑨ □⑩ -СЗ⑪
① A → Ориентация портов
| Код | Ориентация порта |
| A | Автономный тип с двойным боковым портом |
| B | Автономный тип с односторонним портом |
| M | Соленоид коллектора |
② Н → Вакуумные характеристики
| Код | Производительность |
| H | Высоковакуумный тип [Номинальное давление подачи 72,5 фунта на кв. дюйм (0,5 МПа)] |
| L | Тип с большим расходом [Номинальное давление подачи 72,5 фунта на кв. дюйм (0,5 МПа)] |
| E | Высоковакуумный тип при низком давлении подачи воздуха [Номинальное давление подачи 50 фунтов на кв. дюйм (0,35 МПа)] |
③ 07 → Отверстие сопла. (Сочетания: A, C, E, G, J, L, P, Q, R, S, T и W)
| Код | Отверстие сопла (мм) | Уровень вакуума Всасывающий поток | Расход воздуха | ||
Н тип | L тип | Е тип | |||
| 05 | 0.5 | -26,8 дюйма ртутного столба, 0,25 станд. куб. футов в минуту (-91 кПа, 7 л/мин[ANR]) | -19,8 дюйма ртутного столба, 0,42 куб. футов в минуту (-67 кПа, 12 л/мин [ANR]) | – | 0,41 кубических футов в минуту (11,5 л/мин[ANR]) |
| 07 | 0.7 | -27,6 дюйма ртутного столба, 0,46 станд. куб. футов в минуту (-93,1 кПа, 13 л/мин[ANR]) | -19,8 дюймов ртутного столба, 0,91 кубических футов в минуту (-67кПа, 26 л/мин[ANR]) | -27 дюймов ртутного столба, 0,37 кубических футов в минуту (-91кПа, 10,5 л/мин[ANR]) | 0,81 куб. футов в минуту (0,6 куб. футов в минуту)(23 л/мин[ANR] (17 л/мин[ANR]) |
| 10 | 1.0 | -27,6 дюймов ртутного столба, 0,95 кубических футов в минуту (-93кПа, 27 л/мин[ANR]) | -19,8 дюймов ртутного столба, 1,4 кубических футов в минуту (-67кПа, 40 л/мин[ANR]) | -27 дюймов ртутного столба, 0,37 кубических футов в минуту (-91кПа, 21 л/мин[ANR]) | 1,63 кубических футов в минуту (1,2 кубических футов в минуту)(46 л/мин[ANR] (34 л/мин[ANR]) |
| 12 | 1.2 | -27,6 дюйма ртутного столба, 1,33 станд. куб. футов в минуту (-93кПа, 38 л/мин[ANR]) | -19,8 дюймов ртутного столба, 1,75 кубических футов в минуту (-67кПа, 50 л/мин[ANR]) | -27 дюймов ртутного столба, 0,95 кубических футов в минуту (-91кПа, 27 л/мин[ANR]) | 1,63 станд. футов в минуту (1,2 станд. куб. футов в минуту)(46 л/мин[ANR] (34 л/мин[ANR] |
| Нет кода | Только база коллектора | ||||
Отверстие сопла.(Комбинации: B, D, F, H, K и M)
| Код | Отверстие сопла (мм) | Уровень вакуума Всасывающий поток | Расход воздуха | ||
Н тип | L тип | Е тип | |||
| 05 | 0.5 | -25,5 дюймов ртутного столба, 0,19 кубических футов в минуту (-86,5 кПа, 5,4 л/мин [ANR]) | -19,6 дюймов ртутного столба, 0,35 кубических футов в минуту (-67 кПа, 12 л/мин[ANR]) | – | 0,41 кубических футов в минуту (11,5 л/мин[ANR]) |
| 07 | 0.7 | -26,7 дюйма ртутного столба, 0,39 куб. футов в минуту (-90,5 кПа, 11 л/мин[ANR]) | -19,6 дюймов ртутного столба, 0,67 кубических футов в минуту (-66,5 кПа, 19 л/мин [ANR]) | -25,5 дюймов ртутного столба, 0,3 кубических футов в минуту (-86,5 кПа, 8,4 л/мин[ANR]) | 0,81 куб. футов в минуту (0,6 куб. футов в минуту)(23 л/мин[ANR] (17 л/мин[ANR]) |
| 10 | 1.0 | -26,7 дюйма ртутного столба, 0,67 станд. футов в минуту (-90,5 кПа, 19 л/мин[ANR]) | -19,6 дюймов ртутного столба, 0,85 кубических футов в минуту (-66,5 кПа, 24 л/мин [ANR]) | -25,5 дюймов ртутного столба, 0,54 кубических футов в минуту (-86,5 кПа, 15,4 л/мин[ANR]) | 1,63 станд. футов в минуту (1,2 станд. куб. футов в минуту)(46 л/мин[ANR] (34 л/мин[ANR]) |
| 12 | 1.2 | -26,7 дюйма ртутного столба, 0,85 станд. куб. футов в минуту (-90,5 кПа, 24 л/мин[ANR]) | -19,6 дюймов ртутного столба, 0,95 кубических футов в минуту (-66,5 кПа, 27 л/мин [ANR]) | -25,5 дюймов ртутного столба, 0,67 кубических футов в минуту (-86,5 кПа, 19 л/мин[ANR]) | 2,47 станд. футов в минуту (1,67 станд. куб. футов в минуту)(70 л/мин[ANR] (47 л/мин[ANR] |
| Нет кода | Только база коллектора | ||||
※ⅰПоток всасывания вакуумного порта с наружным диаметром 5/32 дюйма и ø4 мм может отличаться от указанных выше значений.
※ ⅱ Давление подачи составляет 72,5 фунта на кв. дюйм (0,5 МПа) для типов H и L и 50 фунтов на кв. дюйм (0,35 МПа) для типа E.
※ ⅲ Значения расхода воздуха в ( ) относятся к типу E.
※ ⅳ Значения в таблице являются только справочными значениями.Поток всасывания варьируется в зависимости от состояния вакуумной системы;диаметр вакуумного портаили длина трубки.

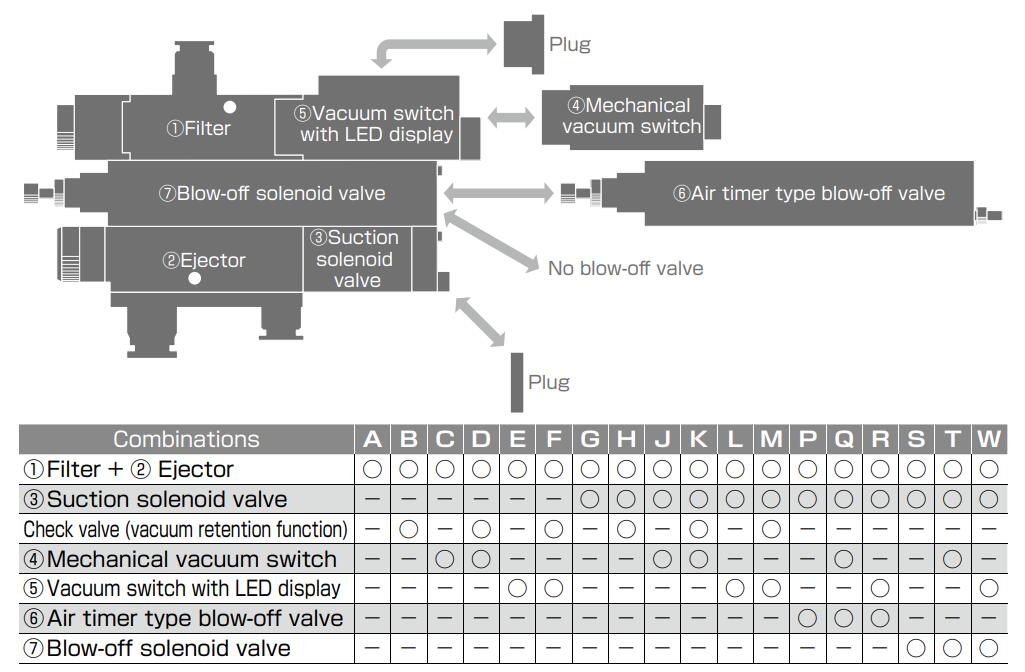

④ W → Комбинации (18 типов)
| Код | A | B | C | D | E | F | G | H | J | K | L | M | P | Q | R | S | T | W |
| Фильтр | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| Электромагнитный клапан всасывания | ― | ― | ― | ― | ― | ― | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| Обратный клапан (функция удержания вакуума | ― | ○ | ― | ○ | ― | ○ | ― | ○ | ― | ○ | ― | ○ | ― | ― | ― | ― | ― | ― |
| Механический вакуумный переключатель | ― | ― | ○ | ○ | ― | ― | ― | ― | ○ | ○ | ― | ― | ― | ○ | ― | ― | ○ | ― |
| Вакуумный переключатель со светодиодным дисплеем | ― | ― | ― | ― | ○ | ○ | ― | ○ | ○ | ― | ― | ○ | ― | ― | ○ | ― | ― | ○ |
| Продувочный клапан с воздушным таймером | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ○ | ○ | ○ | ― | ― | ― |
| Продувочный пилотный клапан с электромагнитным клапаном | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ○ | ○ | ○ |
| Нет кода | Только база коллектора | |||||||||||||||||
⑤ 1/4 → Вакуумный порт (диаметр трубки)
| Код | размер в дюймах | размер мм | ||||
| 5/32 | 1/4 | 5/16 | 04 | 06 | 08 | |
| Диаметр трубки (мм) | Φ5/32 | Φ1/4 | Φ5/16 | Φ4 | Φ6 | Φ8 |
※5/32' (код: 5/32) и ø4 мм (код: 04) можно выбрать только для отверстий сопла 0,5 мм и 0,7 мм.
■ Тип коллектора (ВКМ)
| Положение порта | размер в дюймах | размер мм | ||||||||||||
| Боковой (прямой) | Верх (Прямой) | Боковой (прямой) | Верх (Прямой) | |||||||||||
| Код | С5/32 | S1/4 | С5/16 | ПП | Т5/32 | Т1/4 | Т5/16 | S4 | S6 | S8 | ПП | Т4 | Т6 | Т8 |
| Диаметр трубы | Φ5/32 | Φ1/4 | Φ5/16 | Затыкать | Φ5/32 | Φ1/4 | Φ5/16 | Φ4 | Φ6 | Φ8 | Затыкать | Φ4 | Φ6 | Φ8 |
00：Применимо только к блоку с верхним монтажом на коллекторе, с портом, который должен быть установлен сбоку, и к коду модели только для блока с основанием коллектора с другим размером вакуумного порта.
※ ⅰ5/32' (код: 5/32) и ø4 мм (код: 04) можно выбрать только для отверстий сопла 0,5 мм и 0,7 мм.
※ ⅱСм. справочное изображение типа коллектора, чтобы выбрать положение порта.
⑥ 1/4 → Порт подачи воздуха (диаметр трубки)
■ Автономный тип
| Код | размер в дюймах | размер мм | ||||
| 5/32 | 1/4 | 5/16 | 04 | 06 | 08 | |
| Диаметр трубки (мм) | Φ5/32 | Φ1/4 | Φ5/16 | Φ4 | Φ6 | Φ8 |
※5/32' (код: 5/32) и ø4 мм (код: 04) можно выбрать только для отверстий сопла 0,5 мм и 0,7 мм.
■ Тип коллектора (ВКМ)
| Положение порта | размер в дюймах | размер мм | |||||||||||||
| Прямой | Локоть | Прямой | Локоть | ||||||||||||
| Код | только правая сторона | 11/4 | 15/16 | 13/8 | 11/2 | 45/16 | 43/8 | 41/2 | 16 | 18 | 10 | 12 | 48 | 40 | 42 |
| Обе стороны | 21/4 | 25/16 | 23/8 | 21/2 | 55/16 | 53/8 | 51/2 | 26 | 28 | 20 | 22 | 58 | 50 | 52 | |
| только левая сторона | 31/4 | 35/16 | 33/8 | 31/2 | 65/16 | 63/8 | 61/2 | 36 | 38 | 30 | 32 | 68 | 60 | 62 | |
| Диаметр трубы | Φ1/4 | Φ5/16 | Φ3/8 | Φ1/2 | Φ5/16 | Φ3/8 | Φ1/2 | Φ6 | Φ8 | Φ10 | Φ12 | Φ8 | Φ10 | Φ12 | |
00：Применимо только к агрегату с верхним монтажом на коллекторе.
⑦ С → Выпускное отверстие (диаметр трубы)
■ Автономный тип
| Код | S | 08 | L8 |
| Диаметр трубы | Глушитель вентиляционный | Φ8 мм Прямой тип 8 мм такой же, как 5/16 '(выхлопная труба) | Φ8 мм Колено типа 8 мм такое же, как 5/16 '(выхлопная труба) |
■ Тип коллектора (ВКМ)
| размер в дюймах | ||||||||||||
| Тип порта | Глушитель вентиляционный | Трубка выхлопная | ||||||||||
| Прямой | Локоть | Внутренняя коническая резьба | ||||||||||
| Код | только правая сторона | S1 | 15/16 | 13/8 | 11/2 | 15/8 | 45/16 | 43/8 | 41/2 | 72Н | 73Н | 74Н |
| Обе стороны | S2 | 25/16 | 23/8 | 21/2 | 25/8 | 55/16 | 53/8 | 51/2 | 82Н | 83Н | 84Н | |
| только левая сторона | S3 | 35/16 | 33/8 | 31/2 | 35/8 | 65/16 | 63/8 | 61/2 | 92Н | 93Н | 94Н | |
| Диаметр трубы | ― | Φ5/16 | Φ3/8 | Φ1/2 | Φ5/8 | Φ5/16 | Φ3/8 | Φ1/2 | 1/4NPT | 3/8NPT | 1/2NPT | |
| размер мм | ||||||||||||
| Тип порта | Глушитель вентиляционный | Трубка выхлопная | ||||||||||
| Прямой | Локоть | Внутренняя коническая резьба | ||||||||||
| Код | только правая сторона | S1 | 18 | 10 | 12 | 13 | 48 | 40 | 42 | 72 | 73 | 74 |
| Обе стороны | S2 | 28 | 20 | 22 | 23 | 58 | 50 | 52 | 82 | 83 | 84 | |
| только левая сторона | S3 | 38 | 30 | 32 | 33 | 68 | 60 | 62 | 92 | 93 | 94 | |
| Диаметр трубы | ― | Φ8 | Φ10 | Φ12 | Φ16 | Φ8 | Φ10 | Φ12 | Rc1/4 | Лс3/8 | Лк1/2 | |
00：Применимо только к агрегату с верхним монтажом на коллекторе.
⑧ E → Тип электромагнитного клапана
| Напряжение | DC24V | AC100V |
| Нормально закрытый (НЗ) | E | F |
| Нормально открытый (НО) | G | H |
⑨ Б → Цвет
| Код | W | B |
| Цвет | Светло-серый | Черный |
⑩ □ → Количество станций (только коллекторный тип)
| Код | N02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | 10 |
| # станций | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
※ Специальный заказ для владельцев 11 и более станций.
⑪ □ → Вакуумный переключатель (※ Можно выбрать только в том случае, если ④Комбинация является одной из E, F, L, M, R и W)
| Код | -СЗ | -нет данных | -ПВ | -ПА |
| Выход переключения | Выход с открытым коллектором NPN с 2 релейными выходами | Выход переключателя с открытым коллектором NPN и аналоговый выход | Выход с открытым коллектором PNP с 2 релейными выходами | Выход переключателя с открытым коллектором PNP с аналоговым выходом |
Main Dimensions

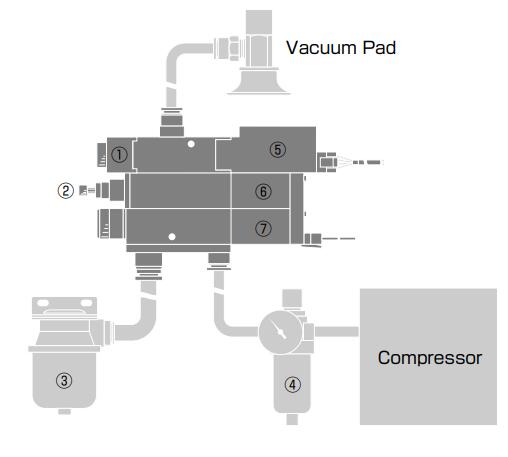

■ Пример трубопровода

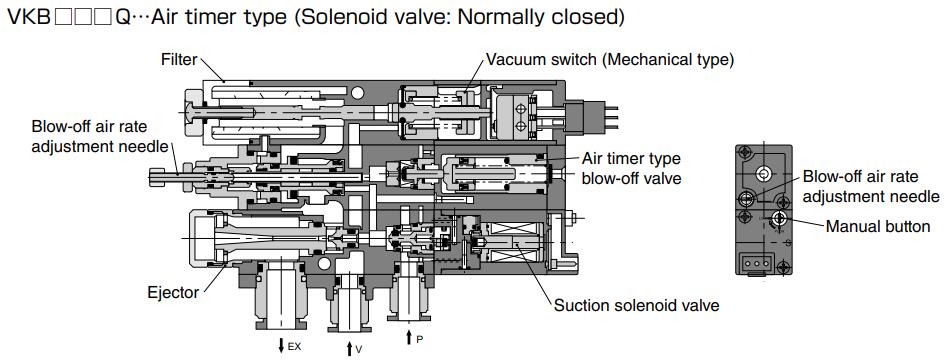

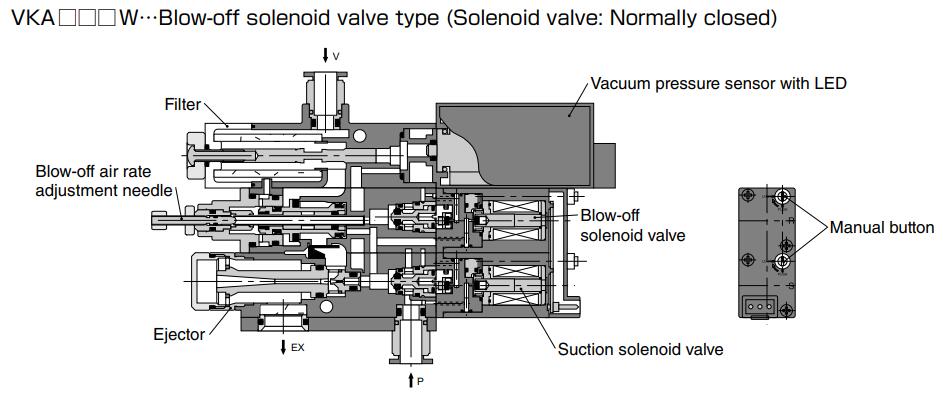

■ Конструкция (автономный тип с двухсторонним портом: VKA)
