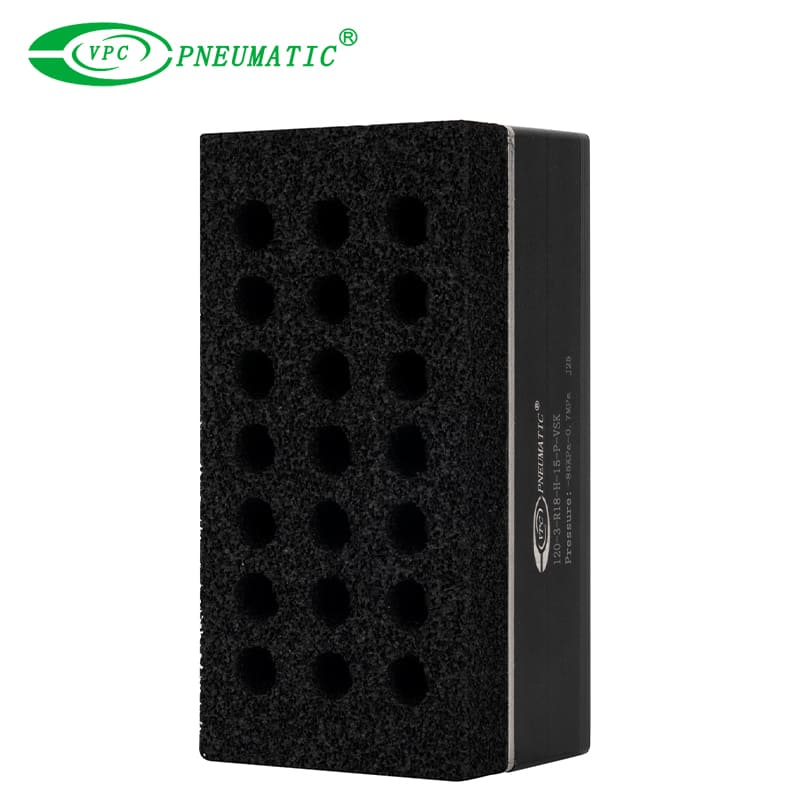

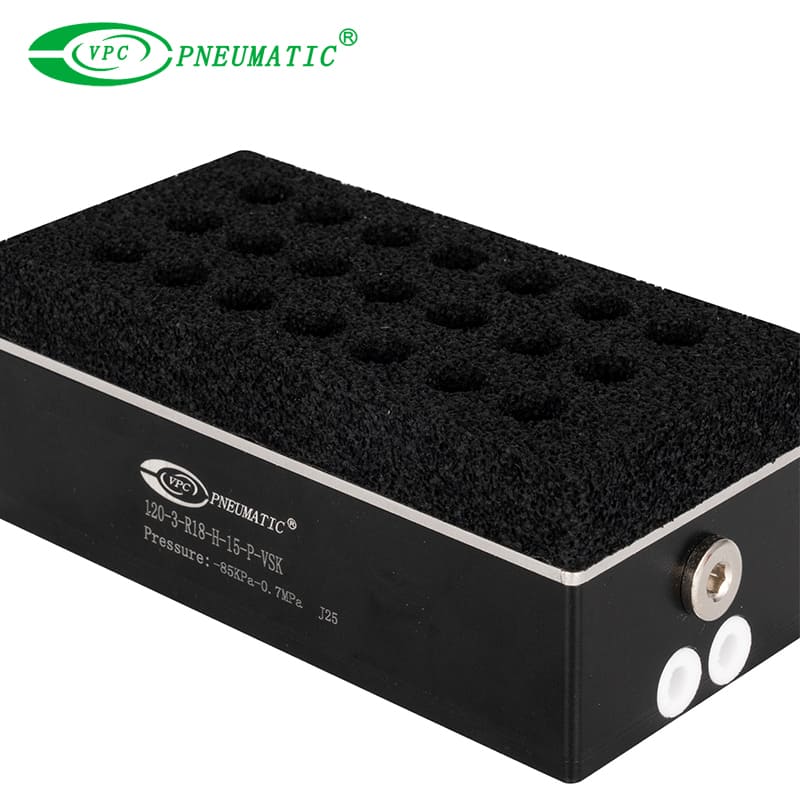

Вакуумный захват для пены серии VSK

Вакуумный захват для пенопласта серии VSK представляет собой модульную вакуумную присоску большой площади, предназначенную для гибкой обработки различных заготовок, включая металлические листы, деревянные панели, картонные коробки и текстурированные поверхности. Его встроенные обратные клапаны и адаптируемая конструкция делают его идеальным для работы с нерегулярными, пористыми объектами или несколькими объектами в автоматизированных системах.

Модель:
ВСК
Марка продукта:
VPC Pneumatic

Диаметр сопла :	0,5, 0,7, 1,0, 1,3, 1,5, 1,8. 2,0 мм
Вакуумное давление:	S тип: -90 кПа L Тип: -48 кПа/-66 кПа
штат:



Запрос цены Добавить в корзину

Описание продукта

■ Функция продукта

1. Очень гибкая конфигурация: в зависимости от размера и веса заготовки могут быть установлены отдельные или несколько единиц.

2. Модульная конструкция для легкого обслуживания и быстрой замены.

3. Настраивается в соответствии с конкретными условиями применения и требованиями всасывания.

■ Символ

пневматические вакуумные всасывающие чашки

■ Руководство по применению

Примеры применения	Всасывающий тип чашки	Губчатая тип
Жесткие заготовки, такие как металлические листы	●	●
Гибкие предметы, такие как картонные коробки	●	●
Длинные и плоские материалы, такие как деревянные доски или профили	-	●
Грубые или контурные поверхности	-	●
Слоистый выбор мелких деталей или разбросанных предметов	-	●

Спецификации продукта

■ Спецификация

Тип	Модель	Количество всасывающих портов	Потребление воздуха (L/мин)	Всасывающая сила (n)	Вес (кг)	Другой
Всасывающий тип чашки	316 3R54 W40S-VSK	15	234	190	3.7	Рабочая температура: от -20 до 80 ℃. Подача воздуха: сухой, чистый сжатый воздух. Макс. давление подачи: 0,7 МПа. Макс. уровень вакуума: -60 кПа Уровень шума: ниже 70 дБ(А)
	442 3R54 W40S-VSK	23	234	300	4.7
	530 3R54 W40S-VSK	27	300	350	5.4
	640 3R54 W40S-VSK	33	300	430	6.3
	838 3R54 W40S-VSK	44	510	550	7.7
Тип пены	316 3R18 H20-VSK	41	234	375	2.7
	442 3R18 H20-VSK	62	234	550	3.3
	530 3R18 H20-VSK	77	300	680	3.7
	640 3R18 H20-VSK	95	300	820	4.2
	838 3R18 H20-VSK	128	510	1090	5

※ Значения потребления воздуха тестируются при 0,7 МПа и рассчитываются с использованием теоретических уравнений падения давления.

※ Сила всасывания измеряется с использованием контурированных деревянных досок при вакууме -30 кПа и давлении воздуха 0,5 МПа без коэффициента безопасности.

Следующие данные представляют собой фактические результаты испытаний, полученные нашей компанией с использованием профилированных деревянных панелей в качестве тестового объекта, предусмотренного только для справки.

пневматические вакуумные всасывающие чашки

Основные измерения

вакуумный захват

Модель	L	W	H	H1	H2	X	Y	Φd	C
316 3R54 W40S-VSK	316	134	141.4	118.4	68.4	54	40	40	0
442 3R54 W40S-VSK	442	134	141.4	118.4	68.4	54	40	40	90
530 3R54 W40S-VSK	530	134	141.4	118.4	68.4	54	40	40	90
640 3R54 W40S-VSK	640	134	141.4	118.4	68.4	54	40	40	90
838 3R54 W40S-VSK	838	134	141.4	118.4	68.4	54	40	40	90

Вентури всасывающая чашка

Модель	L	W	H	H1	H2	X	Y	A	B	C
316 3R18 H20-VSK	316	134	93	70	20	18	40	7	27	90
442 3R18 H20-VSK	442	134	93	70	20	18	40	7	27	90
530 3R18 H20-VSK	530	134	93	70	20	18	40	7	27	90
640 3R18 H20-VSK	640	134	93	70	20	18	40	7	27	90
838 3R18 H20-VSK	838	134	93	70	20	18	40	7	27	90
