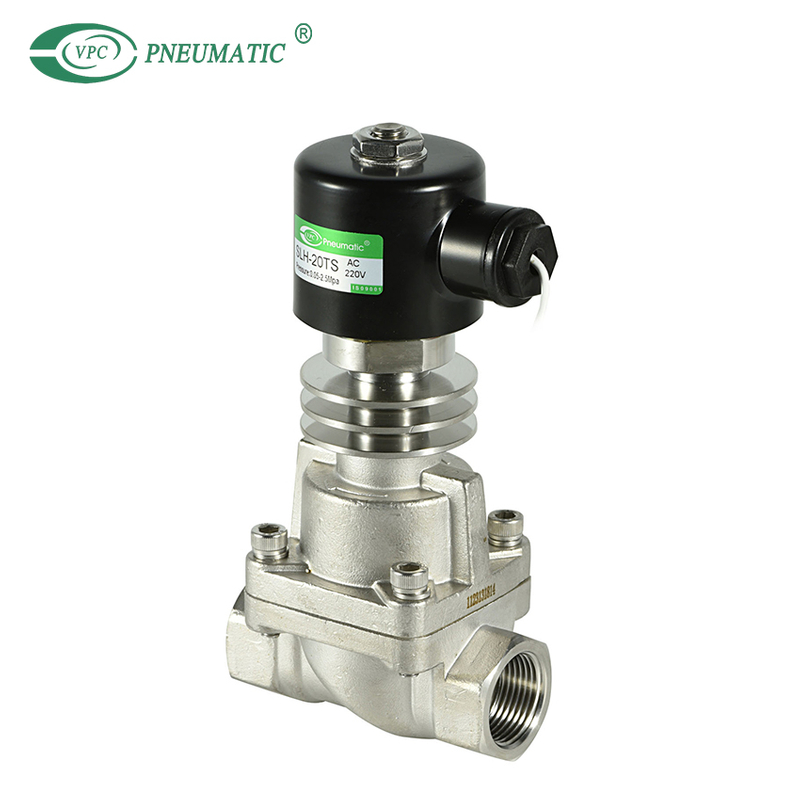

СЛХ15-Т-10Л
VPC Pneumatic
8481804090
Рабочая среда: | |
---|---|
Рабочая температура: | |
Рабочее давление: | |
Материал тела: | |
Актерский тип: | |
штат: | |
Описание продукта
характеристики продукта
* Тип катушки: стандартный металлический корпус класса H, подводящие провода (тип W);
* Средняя температура: 5°C~250°C(уплотнения телфон+металл);
* Рабочая среда: пар, теплопроводное масло и т. д. (пожалуйста, выберите в соответствии с соответствующими уплотнениями);
* Действие: электромагнитный клапан пилотной конструкции.запуск от рабочего давления;
* Материал корпуса: нержавеющая сталь.

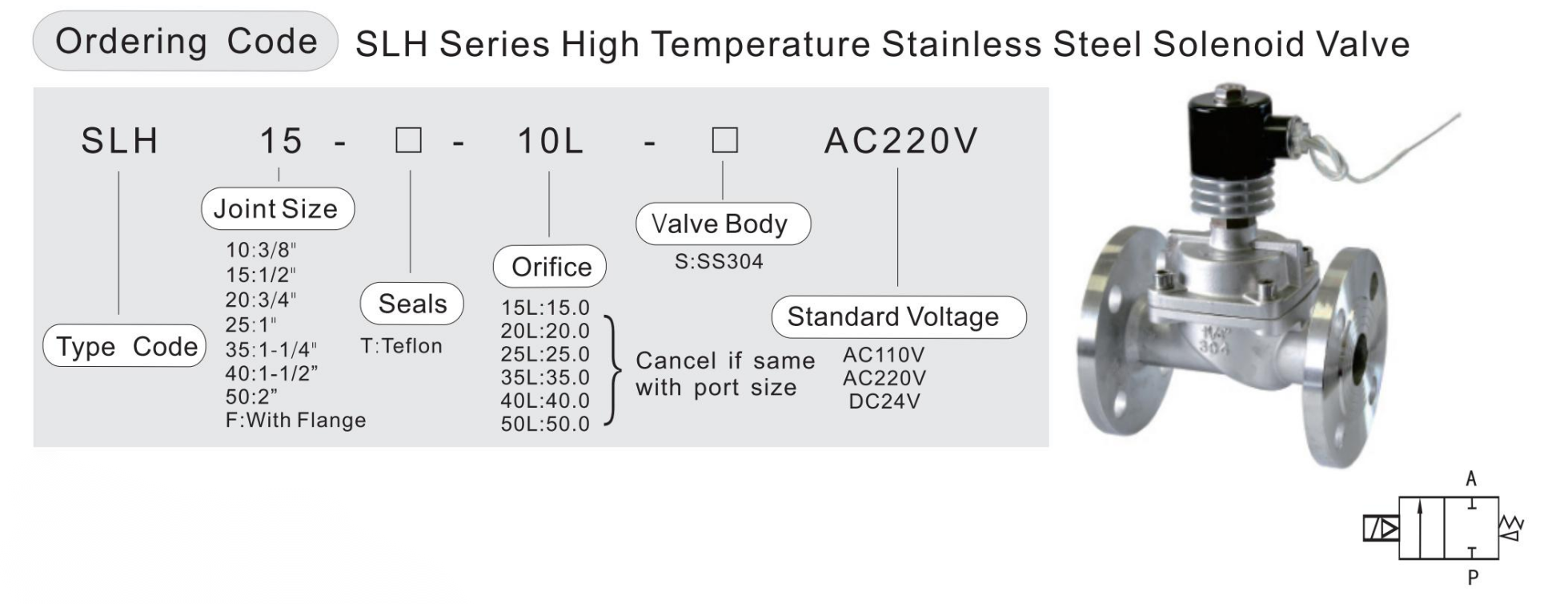

Размер соединения (G) | Отверстие (мм) | Значение резюме | Перепад давления (бар) | Максимальная температура жидкости (℃) | Внешний размер | Код модели | ||
Мин.Давление | Максимальное рабочее давление | |||||||
Теплопроводное масло | Пар | ДхШхВ АХВХВ | ||||||
3/8' | 15 | 4.5 | 0.5 | 16 | 16 | 250 | 75С52С159 | СЛХ10Т-15ЛС |
1/2' | 15 | 4.5 | 0.5 | 16 | 16 | 250 | 75С52С159 | СЛХ-15ТС |
3/4' | 20 | 8.0 | 0.5 | 16 | 16 | 250 | 85С60С171 | СЛХ-20ТС |
1' | 25 | 12 | 0.5 | 16 | 16 | 250 | 100X70X178 | СЛХ-25ТС |
1-1/4' | 35 | 22 | 0.5 | 16 | 16 | 250 | 120X90X198 | СЛХ-35ТС |
1-1/2' | 35 | 22 | 0.5 | 16 | 16 | 250 | 120X90X198 | СЛХ-40ТС |
2' | 50 | 45 | 0.5 | 16 | 16 | 250 | 150X110X220 | СЛХ-50ТС |
Фланцевое соединение | 25 | 12 | 0.5 | 16 | 16 | 250 | См. следующий список | СЛХФТ-25LS |
32 | 22 | 0.5 | 16 | 16 | 250 | СЛХФТ-32LS | ||
40 | 22 | 0.5 | 16 | 16 | 250 | СЛХФТ-40LS | ||
50 | 45 | 0.5 | 16 | 16 | 250 | СЛХФТ-50LS |

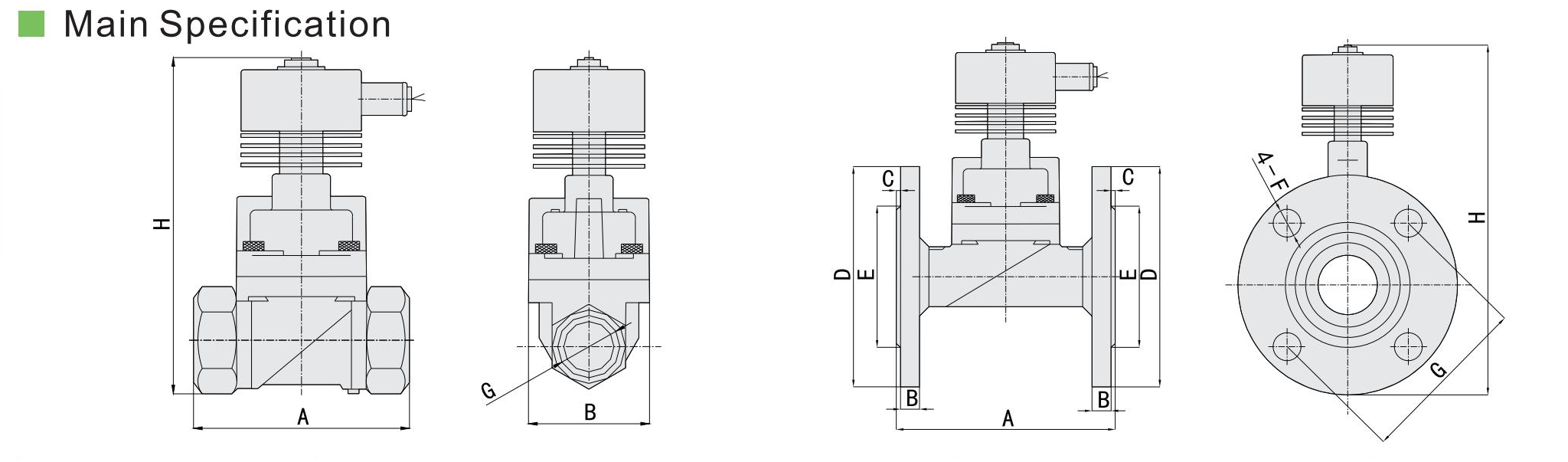

Список выбора фланцевых соединений
Модель | A | B | C | ФД | ФЭ | ФФ | ФГ | H |
Ду25 | 134 | 13 | 2 | 110 | 58 | 14 | 80 | 215 |
DN32 | 160 | 15 | 2 | 135 | 76 | 18 | 100 | 230 |
DN40 | 160 | 15 | 2 | 145 | 84 | 18 | 125 | 235 |
DN50 | 200 | 16 | 2 | 155 | 88 | 18 | 125 | 280 |
