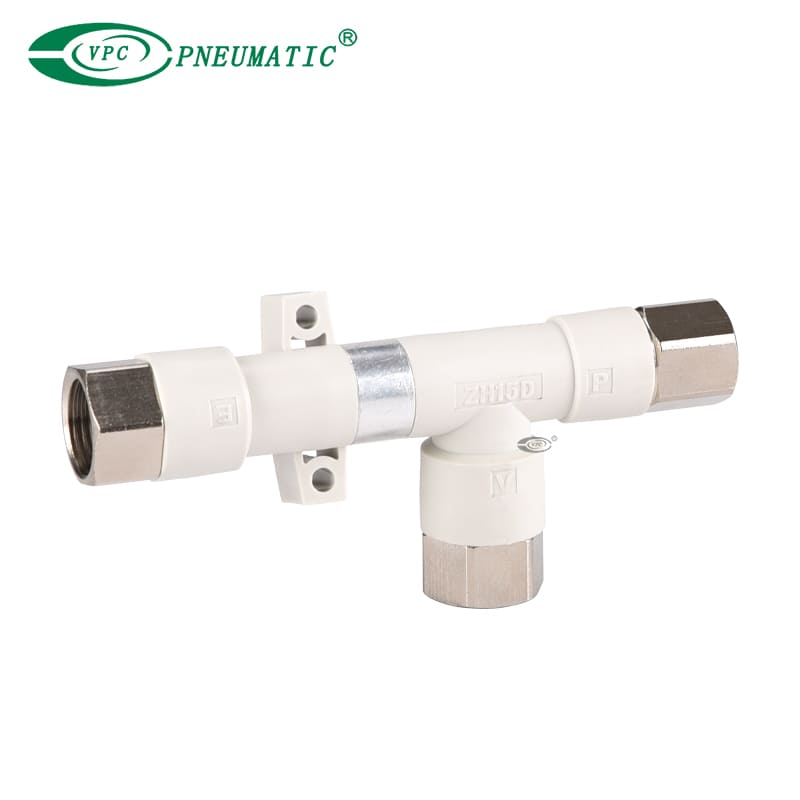

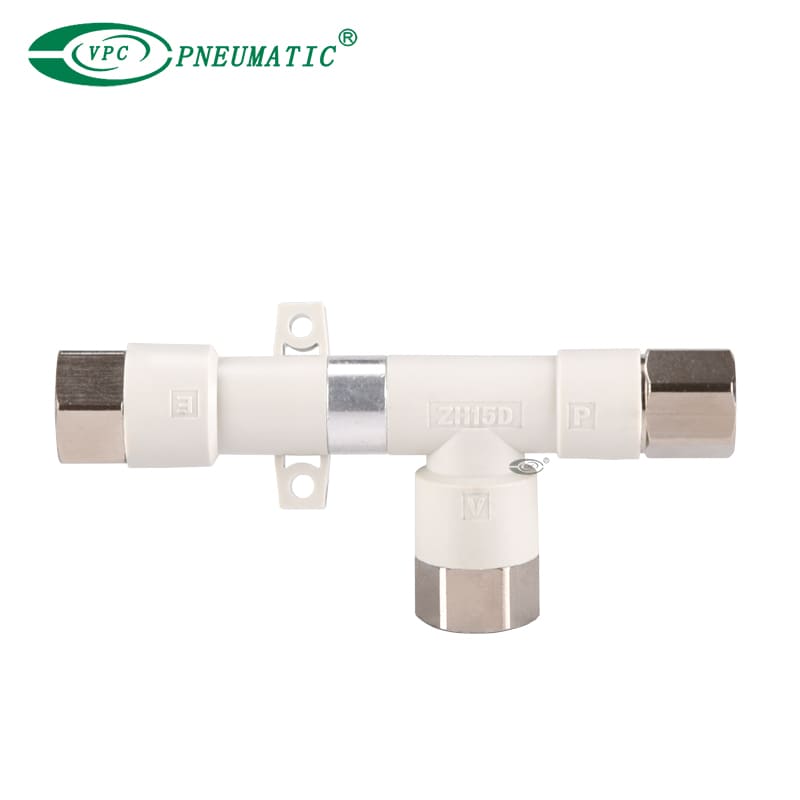

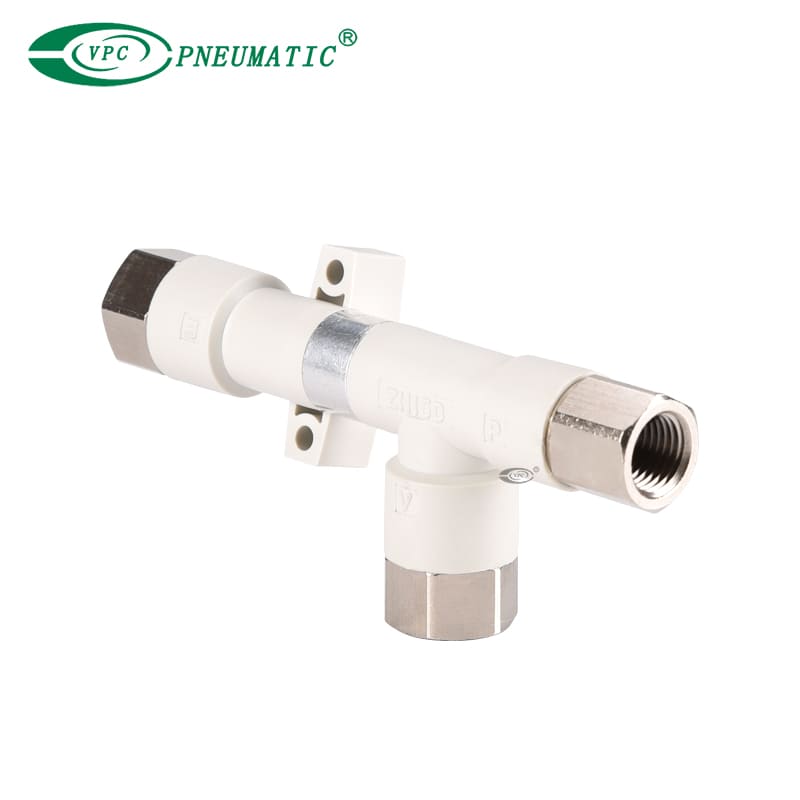

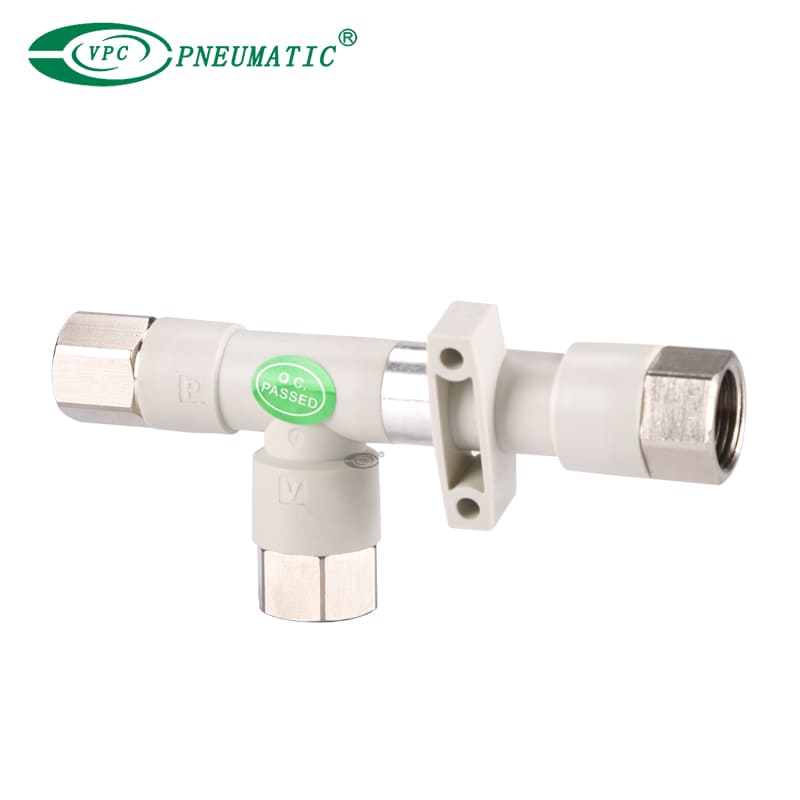

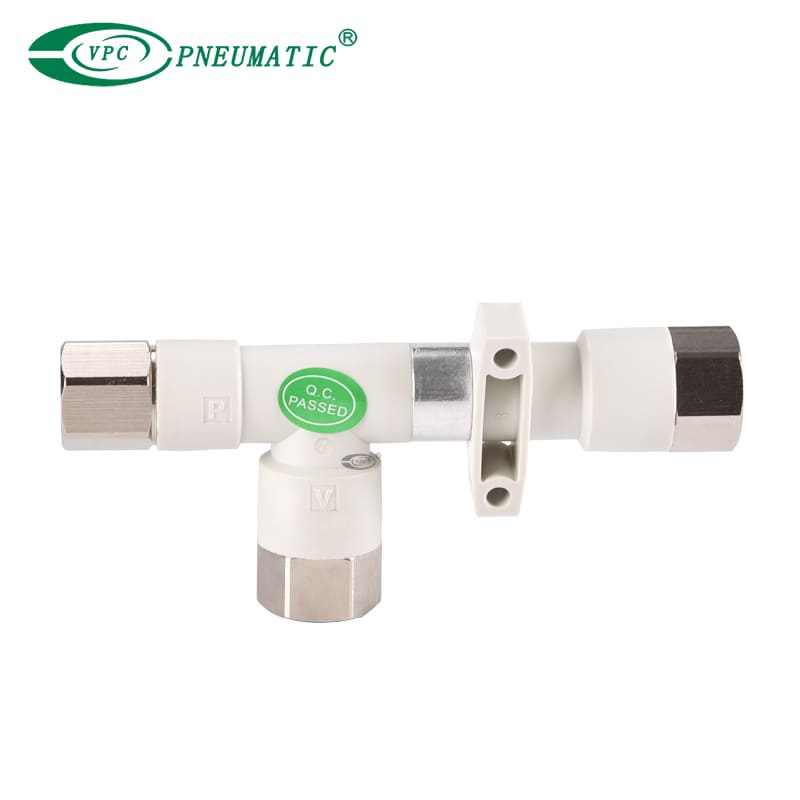

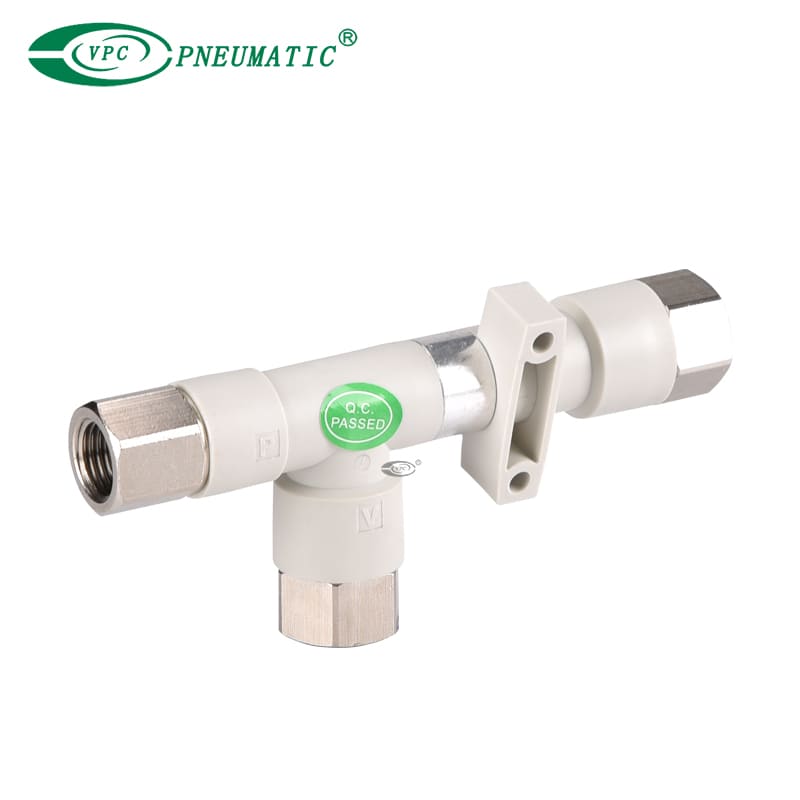

Генератор вакуумного вакуумного типа серии ZH серии

Серия вакуумных генераторов ZH предлагает компактный и легкий генератор точки использования со стандартным потоком и большими возможностями потока. Доступны два типа: тип коробки с выхлопным излужным выхлопом и переносным типом тела с отдельным выхлопом. Кроме того, эти генераторы часто меньше и легче, чем громоздкие вакуумные линии, используемые в центральных вакуумных системах. Доступно в различных диаметрах сопла и в нескольких размерах портов.

Модель:
ZH15d
Марка продукта:
VPC Pneumatic

Диаметр сопла :	0,5 мм 0,7 мм 1 мм 1,3 мм 1,5 мм 1,8 мм
Вакуумное давление:	-88 кпа -48 кпа
штат:



Запрос цены Добавить в корзину

Описание продукта

■ Функция продукта

1. Семь диаметров сопла (мм): 0,5, 0,7, 1,0, 1,3, 1,5, 1,8. 2.0.

2. Четыре монтажных типа прямых, стандартный кронштейн, L-кронштейн и DIN Rail.

3. Доступен глушитель и стандартный кронштейн.

■ Символ

ZH07d

вакуумные эжекторы

Спецификации продукта

■ Спецификация

Модель	Диаметр сопла (мм)	Тип тела	Рабочая среда	Рабочая температура	Максимум Рабочее давление	Стандартное давление питания	Давление подачи
ZH05B □	0.5	Тип коробки (встроенный глушитель)	Воздух	От 5 до 50 ℃	0,6 МПа	0,45 МПа	0,45 МПа
ZH07B □	0.7
ZH10B □	1.0
ZH13B □	1.3
ZH05D □	0.5	Портированный тип тела (без глушителя)
ZH07D □	0.7
ZH10D □	1.0
ZH13D □	1.3
ZH15D □	1.5	Портированный тип тела (без глушителя)
ZH18D □	1.8
ZH20D □	2.0

Модель	Максимум вакуумное давление (KPA)*²		Максимум Скорость всасывающего потока [l/min (anr)]		Потребление воздуха [L/мин (ANR)]	Соединение (один касание/вкручивание)
Модель	Тип с	Тип L.	Тип с	Тип L.	Тип S/Тип L.	КАК ДЕЛА	Свободный	Поступок
ZH05B □	-88	-48	5	8	13	Φ6, rc1/8 g1/8	Φ6, rc1/8 g1/8	—
ZH07B □			12	20	25
ZH10B □			24	34	61
ZH13B □			40	70	92	Φ8, rc1/8 g1/8	Φ10, RC1/4 G1/4
ZH05D □	-88	-48	5	8	13	Φ6, rc1/8 g1/8	Φ6, rc1/8 g1/8	Φ6, rc1/8 g1/8
ZH07D □			12	20	25	Φ6, rc1/8 g1/8	Φ6, rc1/8 g1/8	Φ6, rc1/8 g1/8
ZH10D □			24	34	61	Φ6, rc1/8 g1/8	Φ6, rc1/8 g1/8	Φ8, rc1/8 g1/8
ZH13D □			40	70	92	Φ8, rc1/8 g1/8	Φ10, RC1/4 G1/4	Φ10, RC1/4 G1/4
ZH15D □	-88	-53	55	75	116	Φ10, RC1/4 G1/4	Φ12, RC3/8 G3/8	Φ12, RC3/8 G3/8
ZH18D □			65	110	155	Φ12, RC3/8 G3/8	Φ12, RC3/8 G3/8	Φ12, RC3/8 G3/8
ZH20D □			85	135	210	Φ12, RC3/8 G3/8	Φ16, RC1/2 G1/2	Φ16, RC1/2 G1/2

Основные измерения

ZH Vacuum Ejector Generator Design

Модель	A	B	C	D	Φe	F	Φg	H	I	Φj	K	L	M	Φn	O	P
ZH05DL-06-06-06	58.5	14.2	34	22	6	16.8	3.2	16.8	16.8	6	24	21	7.8	6	17	24
ZH05DS-06-06-06
ZH07DS-06-06-06	61											22
ZH07DL-06-06-06
ZH10DS-06-06-08	66	17.2	37	23	6	16.8	4.2	16.8	18.7	6	26	24.5	9.6	8	20	28
ZH10DL-06-06-08	70
ZH13DL-08-10-10	74.5	20	42.5	27.5	8	18.7	4.2	21.6	21.6	10	28	27	10.7	10	22	30
ZH13DS-08-10-10	79.5
ZH15DL-10-12-12	93.5	22.5	47	29.5	10	21.6	4.2	21.8	21.6	12	31.5	33	12	12	27	35
ZH15DS-10-12-12

ZH 13d

Модель	A	B	C	D	Φe	F	Φg	H	I	J	K	L	M	Φn	O	P
ZH05DL-06-01-06	58.5	14.2	41.5	29.5	6	16.8	3.2	12	16.8	RC1/8	24	21	7.8	6	17	24
ZH05DS-06-01-06
ZH07DS-06-01-06	61											22
ZH07DL-06-01-06
ZH10DS-06-01-08	66	17.2	44.5	30.5	6	16.8	4.2	12	18.7	RC1/8	26	24.5	9.6	8	20	28
ZH10DL-06-01-08	70
ZH13DL-08-02-10	74.5	20	53.5	38.5	8	18.7	4.2	17	21.6	RC1/4	28	27	10.7	10	22	30
ZH13DS-08-02-10	79.5
ZH15DL-10-03-12	93.3	22.5	58.5	41	10	21.6	4.2	19	21.6	RC3/8	31.5	33	12	12	27	35
ZH15DS-10-03-12
ZH05DS-06-F01-06	58.5	14.2	41.5	29.5	6	16.8	3.2	12	16.8	G1/8	24	21	7.8	6	17	24
ZH05DL-06-F01-06
ZH07DS-06-F01-06	61											22
ZH07DL-06-F01-06
ZH10DL-06-F01-08	66	17.2	44.5	30.5	6	16.8	4.2	12	18.7	G1/8	26	24.5	9.6	8	20	28
ZH10DS-06-F01-08	70
ZH13DS-08-F02-10	74.5	20	54	39	8	18.7	4.2	17	21.6	G1/4	28	27	10.7	10	22	30
ZH13DL-08-F02-10	79.5
ZH15DL-10-F03-12	93.3	22.5	58.5	41	10	21.6	4.2	19	21.6	G3/8	31.5	32.8	12	12	27	35
ZH15DS-10-F03-12

SMC вакуумный эжектор

Модель	A	B	C	D	E	F	Φg	H	I	J	K	L	M	N	O	P
ZH05DL-01-01-01	73.5	14.2	41.5	29.5	RC1/8	12	3.2	12	12	RC1/8	31.5	28.5	7.8	RC1/8	17	24
ZH05DS-01-01-01
ZH07DS-01-01-01	76											29.5
ZH07DL-01-01-01
ZH10DS-01-01-01	81.8	17.2	44.5	30.5	RC1/8	12	4.2	12	14	RC1/8	33.5	32.8	9.6	RC1/8	20	28
ZH10DL-01-01-01	85.8
ZH13DL-01-02-02	93.8	20	53.5	38.5	RC1/8	14	4.2	17	17	RC1/4	36.3	38	10.7	RC1/4	22	30
ZH13DS-01-02-02	98.8
ZH15DL-02-03-03	116.5	22.5	58.5	41	RC1/4	17	4.2	19	19	RC3/8	43	44.5	12	RC3/8	27	35
ZH15DS-02-03-03
ZH05DS-F01-F01-F01	73.5	14.2	41.5	29.5	G1/8	12	3.2	12	12	G1/8	31.5	28.5	7.8	G1/8	17	24
ZH05DL-F01-F01-F01
ZH07DS-F01-F01-F01	76											29.5
ZH07DL-F01-F01-F01
ZH10DL-F01-F01-F01	81.8	17.2	44.5	30.5	G1/8	12	4.2	12	14	G1/8	33.5	32.8	9.6	G1/8	20	28
ZH10DS-F01-F01-F01	85.8
ZH13DS-F01-F02-F02	94.3	20	54	39	G1/8	14	4.2	17	17	G1/4	36.3	38.5	10.7	G1/4	22	30
ZH13DL-F01-F02-F02	99.3
ZH15DL-F02-F03-F03	116.5	22.5	58.5	41	G1/4	17	4.2	19	19	G3/8	43	44.5	12	G3/8	27	35
ZH15DS-F02-F03-F03

вакуумный эжектор SMC

Модель	A	B	C	D	Φe	F	Φg	H	I	Φj	K	L	M	Φn	O
ZH18DL-12-12-12	114	21	41	30.5	Φ12	21.8	Φ3.5	21.8	21.8	Φ12	35.5	50	17	Φ12	10
ZH18DS-12-12-12
ZH20DS-12-16-16	124.6	26.8	46	35.5	Φ12	21.8	Φ3.5	24.2	24.2	Φ16	38.5	54.3	22	Φ16	12
ZH20DL-12-16-16

Встроенный вакуумный эжектор

Модель	A	B	C	D	Φe	F	Φg	H	I	J	K	L	M	Φn	O
ZH18DL-12-03-12	114	21	52.5	42	Φ12	21.8	Φ3.5	19	21.8	RC3/8	35.5	50	17	Φ12	10
ZH18DS-12-03-12
ZH20DS-12-04-16	124.6	26.8	61	50.5	Φ12	21.8	Φ3.5	24	24.2	RC1/2	38.5	54.3	22	Φ16	12
ZH20DL-12-04-16
ZH18DS-12-F03-12	114	21	52.5	42	Φ12	21.8	Φ3.5	19	21.8	G3/8	35.5	50	17	Φ12	10
ZH18DL-12-F03-12
ZH20DS-12-F04-16	124.6	26.8	61	50.5	Φ12	21.8	Φ3.5	24	24.2	RC1/2	38.5	54.3	22	Φ16	12
ZH20DL-12-F04-16

Пневматический вакуумный выброс

Модель	A	B	C	D	E	F	Φg	H	I	J	K	L	M	N	O
ZH18DL-03-03-03	137	21	52.5	42	RC3/8	19	Φ3.5	19	19	RC3/8	47	61.5	17	RC3/8	10
ZH18DS-03-03-03
ZH20DL-03-04-04	151.1	26.8	61	50.5	RC3/8	19	Φ3.5	24	24	RC1/2	50	69.3	22	RC1/2	12
ZH20DS-03-04-04
ZH18DS-F03-F03-F03	137	21	52.5	42	G3/8	19	Φ3.5	19	19	G3/8	47	61.5	17	G3/8	10
ZH18DL-F03-F03-F03
ZH20DS-F03-F04-F04	151.1	26.8	61	50.5	G3/8	19	Φ3.5	24	24	G1/2	50	69.3	22	G1/2	12
ZH20DL-F03-F04-F04
