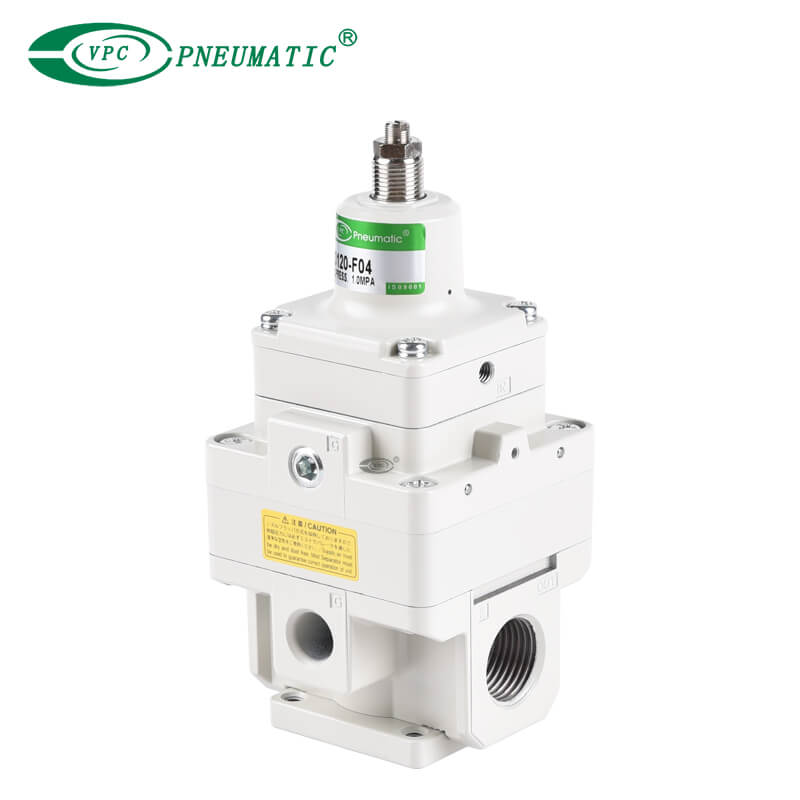

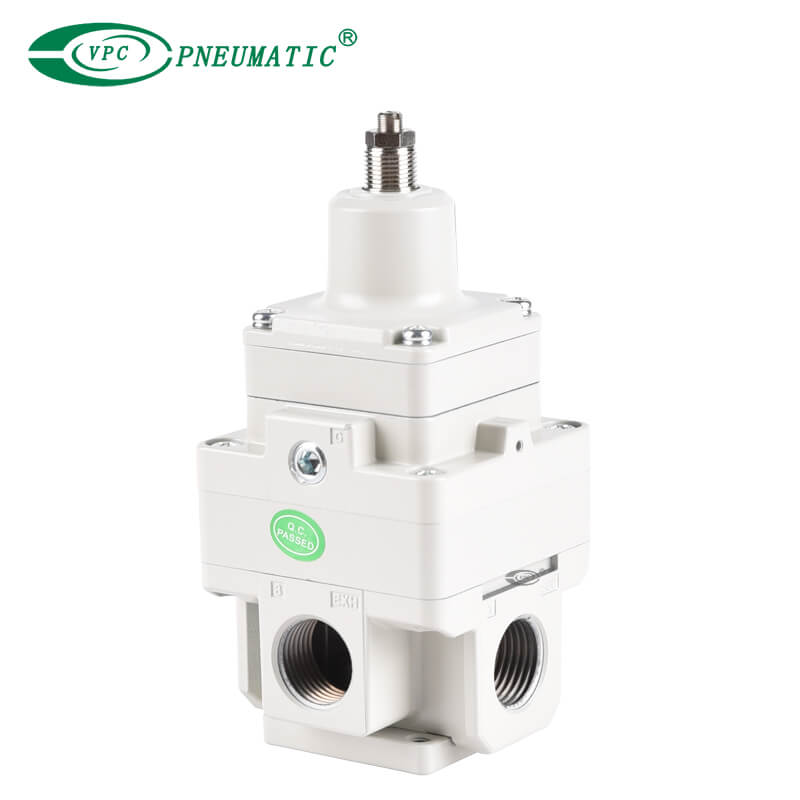

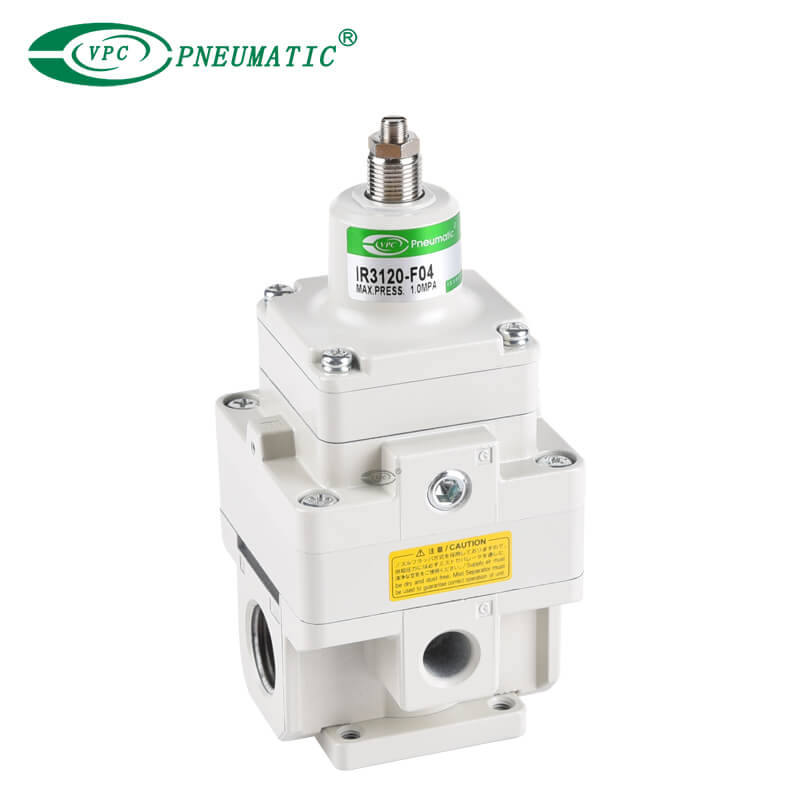

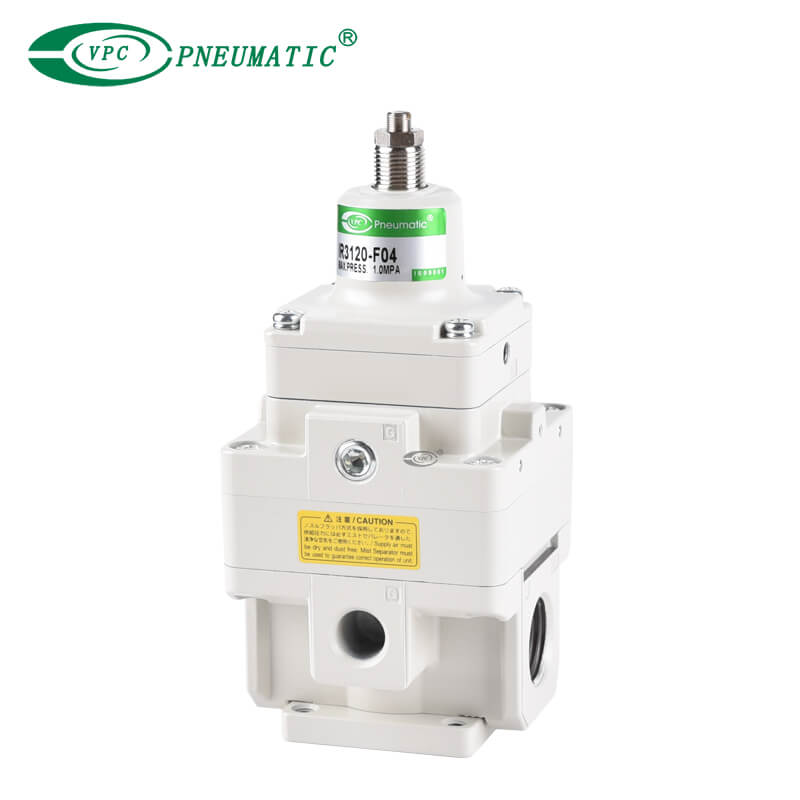

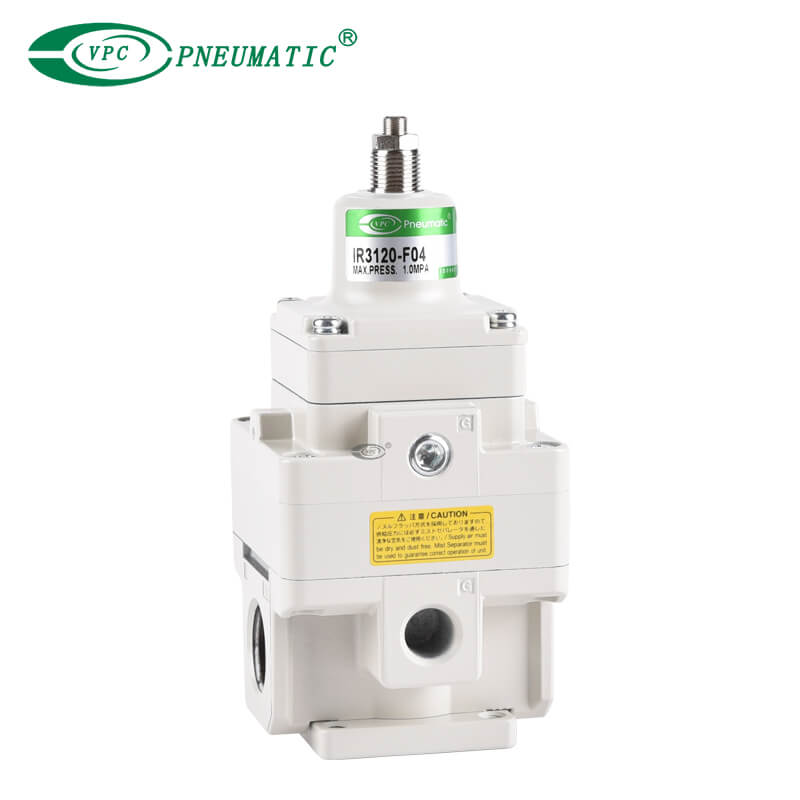

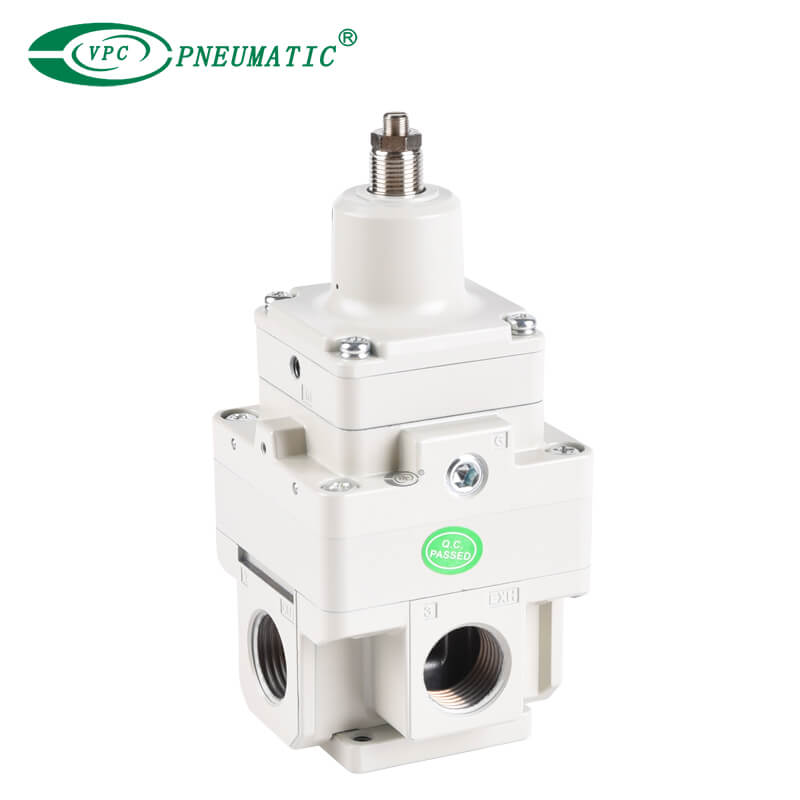

Спецификации продукта
1. Точный и стабильный контроль давления, независимый от колебаний давления, расхода и температуры.
2. Расширенный диапазон давления до 0,8 МПа.
3. Повышенная чувствительность 0,2% полной шкалы.
4. Макс.Скорость потока до 6000 л/мин.
5. Манометры могут быть установлены спереди и сзади и могут использоваться в любой комбинации FRL.единицы измерения.
6. Отличные характеристики сброса давления для поддержания постоянного давления в случае обратного потока жидкости.
7. Регуляторы, изготовленные из высококачественных материалов, таких как сплав цинка, обеспечивают надежность и долговечность в различных условиях окружающей среды.
8. Подходит для промышленной автоматизации, контрольно-измерительных приборов и управления процессами.
Описание продукта
| Модель | Базовый тип | Пневматический тип | |||
| ИР10□0 | IR20□0 | ИР30□0 | ИР2120 | ИР3120 | |
| Рабочая среда | Воздух | ||||
| Макс.рабочее давление | 1,0 МПа | ||||
| Мин.рабочее давление*1） | Давление срабатывания + 0,05 МПа | Установленное давление + 0,1 МПа | Установленное давление + 0,05 МПа | Установленное давление + 0,1 МПа | |
| Установить диапазон давления | ИР1000: от 0,005 до 0,2 МПа ИР1010: от 0,01 до 0,4 МПа ИР1020: от 0,01 до 0,8 МПа | ИР2000: от 0,005 до 0,2 МПа ИР2010: от 0,01 до 0,4 МПа ИР2020: от 0,01 до 0,8 МПа | ИР3000: от 0,01 до 0,2 МПа ИР3010: от 0,01 до 0,4 МПа ИР3020: от 0,01 до 0,8 МПа | от 0,01 до 0,8 МПа | от 0,01 до 0,8 МПа |
| Входное сигнальное давление*2） | — | от 0,01 до 0,8 МПа | от 0,01 до 0,8 МПа | ||
| Чувствительность*3） | В пределах 0,2% от полного диапазона | ||||
| Повторяемость*3） | В пределах ±0,5% от полного диапазона | ||||
| Линейность*4） | — | В пределах ±1% от полного диапазона | |||
Расход воздуха*5） (при давлении питания 1,0 МПа) | 4,4 л/мин (ANR) или менее | 4,4 л/мин (ANR) или менее | 11,5 л/мин (ANR) или меньше | 4,4 л/мин (ANR) или меньше | 11,5 л/мин (ANR) или меньше |
| Размер порта | Рк1/8 | Рк1/4 | Rc1/4,3/8,1/2 | Рк1/4 | Rc1/4,3/8,1/2 |
| Манометр | Rc1/8 (2 места) | ||||
| Рабочая температура | От -5 до 60 ℃ (без замерзания) | ||||
*1) При условии отсутствия потока на выходе.Вместе с заданным давлением обязательно поддерживайте минимальный перепад давления. 0,05 МПа для серий IR1000 и IR2000 и 0,1 МПа для серии IR3000.
*2) Применимо только к пневматическим типам IR2120 и IR3120.Исключение составляет базовый тип.
*3) Значения характеристик зависят от условий, в которых другие характеристики, такие как вековые изменения и изменения температуры, не включены.
*4) Указывает линейность выходного давления по отношению к входному сигнальному давлению.
*5) Воздух обычно выбрасывается в атмосферу через выпускное отверстие или выпускное отверстие.
| Описание | Номер детали. | ||||||||
| ИР1000 | ИР1010 | ИР1020 | ИР2000 | ИР2010 | ИР2020/2120 | ИР3000 | ИР3010 | ИР3020/3120 | |
| Скобка | P36201023 | P36202028 | P362030-20* | ||||||
| Манометр (Rc, G) | Г33-2-01 | Г33-4-01 | Г33-10-01 | Г43-2-01 | Г43-4-01 | Г43-10-01 | Г43-2-01 | Г43-4-01 | Г43-10-01 |
* Кронштейн и два крепежных винта (M5 x 35). Чтобы установить кронштейн, выверните два винта корпуса (M5 x 30) на заводской табличке на противоположной стороне и замените два прикрепленных винта. винты крепления кронштейна (M5 x 35).
| Описание | Применимая модель | ||
| IR10□0-□01□-X170 | IR2□□0-□02□-X170 | IR3□□0-□□□-X170 | |
| ①Воздушный фильтр | AF20-А | АФ30-А | AF40-А |
| ②Сепаратор тумана | АФМ20-А | АФМ30-А | АФМ40-А |
| ③Интерфейс | Y200-А | Y300-А | Y400-А |
| ④Интерфейс с кронштейном | Y200T-А | Y300T-А | Y400T-А |
* Модульный адаптер, прилагаемый к изделию, изготовленному на заказ (ИК□□□□-□□-X170) поставляется вместе, но не в собранном виде.
