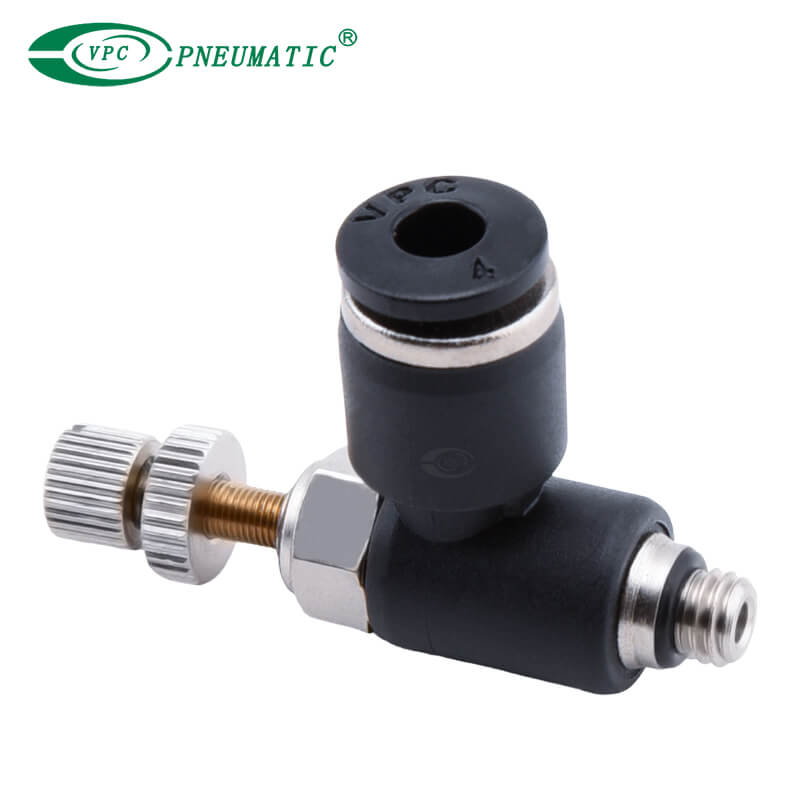

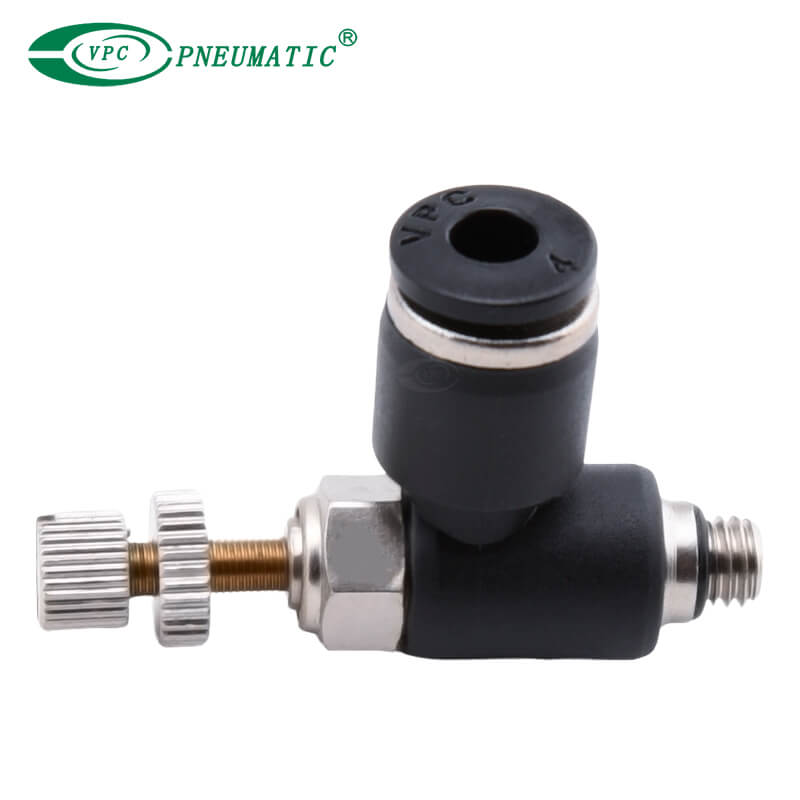

ВСК06-G04
VPC Pneumatic
39174000
| Рабочая среда: | |
|---|---|
| Применимая трубка: | |
| Нить: | |
| Цвет тела: | |
| штат: | |
Описание продукта

■ Размер трубки
| Трубка (метрическая) | Трубка (дюймы) | ||||||||||||
| Код | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 5/32 | 16 марта | 1/14 | 16 мая | 3/8 | 1/2 |
| Трубка снаружи | Ф4 | Ф6 | Ф8 | Ф10 | Ф12 | Ф14 | Ф16 | Ф5/32 | Ф3/16 | Ф1/14 | Ф5/16 | Ф3/8 | Ф1/2 |
■ Нить
| Нить (Метрика) | ||||||||
| Код | М5 | М6 | М8 | М10 | М12 | М14 | М16 | М20 |
| Нить | М5×0,8 | М6×1,0 | М8×1,0 | М10×1,0 | М12×1,25 | М14×1,5 | М16×1,5 | М20×1,5 |
| Резьба 55° (П) | |||||
| Код | 01 | 02 | 03 | 04 | 06 |
| Нить | Р1/8 | Р1/4 | Р3/8 | Р1/2 | Р3/4 |
| Резьба (UNF) | НАС Резьба 60° | |||||
| Код | U10 | 01Н | 02Н | 03Н | 04Н | 06Н |
| Нить | 10-32УНФ | НПТ1/8 | НПТ1/4 | НПТ3/8 | НПТ1/2 | НПТ3/4 |
характеристики продукта
| Рабочая среда | Воздух, Вакуум |
| Диапазон рабочего давления | от 0 до 0,8 МПа |
| Макс. Давление | 1,2 МПа |
| Рабочая температура | от 0 до 60 ℃ |
| Применимая трубка | Нейлон, ПУ |
| Модель (ФД-Т) | |
| Трубка (метрическая) – Резьба (R) | |
| ВСК 04-G01 | ВСК 10-Г01 |
| ВСК 04-G02 | ВСК 10-G02 |
| ВСК 06-G01 | ВСК 10-Г03 |
| ВСК 06-G02 | ВСК 10-G04 |
| ВСК 06-G03 | ВСК 12-Г02 |
| ВСК 06-G04 | ВСК 12-Г03 |
| ВСК 08-G01 | ВСК 12-Г04 |
| ВСК 08-G02 | - |
| ВСК 08-G03 | - |
| ВСК 08-G04 | - |
