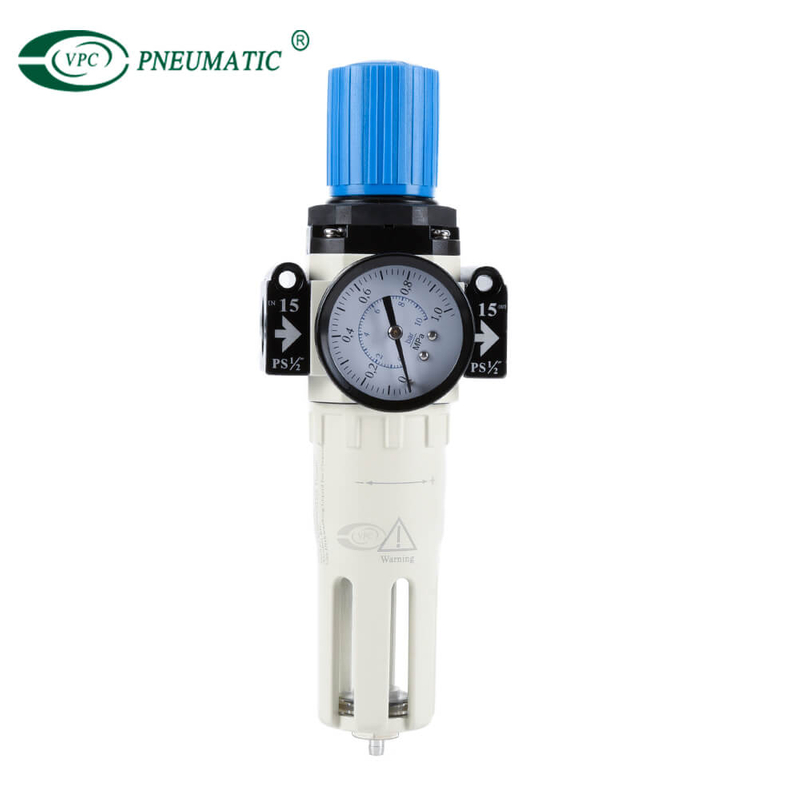

ВФР400-08
VPC Pneumatic
8421399000
Рабочая среда: | |
---|---|
Рабочая температура: | |
Диапазон давления: | |
Точность фильтра: | |
Материал чаши: | |
штат: | |
Описание продукта
* Фильтр и регулятор давления объединяют в единый блок и очищают сжатый воздух от жидкого масла, конденсата и частиц грязи.Для специального применения фильтрующий элемент 20 мкм можно заменить фильтрующим элементом 5 мкм.
* VR поддерживать постоянное рабочее давление на входе, несмотря на колебания давления в трубопроводе и количество потребляемого воздуха.
Примечание
* Максимальное давление для Серия V автоматический слив составляет 0,8 МПа.
* Максимальное давление для типа низкого давления: 0,4 МПа.
* Доступны резьбы G, PT и NPT.
* Манометры доступны на 10 бар или 16 бар. По вопросам других диапазонов давления обращайтесь в VPC.
характеристики продукта
Модель | ВФР200-01 | ВФР200-02 | ВФР200-03 | ВФР300-02 | ВФР300-03 | ВФР300-04 | ВФР400-02 | ВФР400-03 | ВФР400-04 | ВФР400-06 | |
Рабочая среда | Чистый воздух (фильтрация 40 мкм) | ||||||||||
Портовое отверстие | G1/8 | G1/4 | G3/8 | G1/4 | G3/8 | G1/2 | G1/4 | G3/8 | G1/2 | G3/4 | |
Точность фильтрации | 20 мкм, 5 мкм | ||||||||||
Испытательное давление | от 0,15 до 0,8 МПа (от 20 до 116 фунтов на кв. дюйм) / от 0,15 до 1,2 МПа (от 20 до 174 фунтов на кв. дюйм) | ||||||||||
Максимальное рабочее давление | 1,0 МПа (145 фунтов на квадратный дюйм)/1,6 МПа (230 фунтов на квадратный дюйм) | ||||||||||
Мин. рабочее давление | 0,8 МПа (116 фунтов на квадратный дюйм)/1,0 МПа (230 фунтов на квадратный дюйм) | ||||||||||
Рабочая температура | от 5 до 60 ℃ | ||||||||||
Емкость сливной чаши | 15сс | 80сс | 230 куб.см |

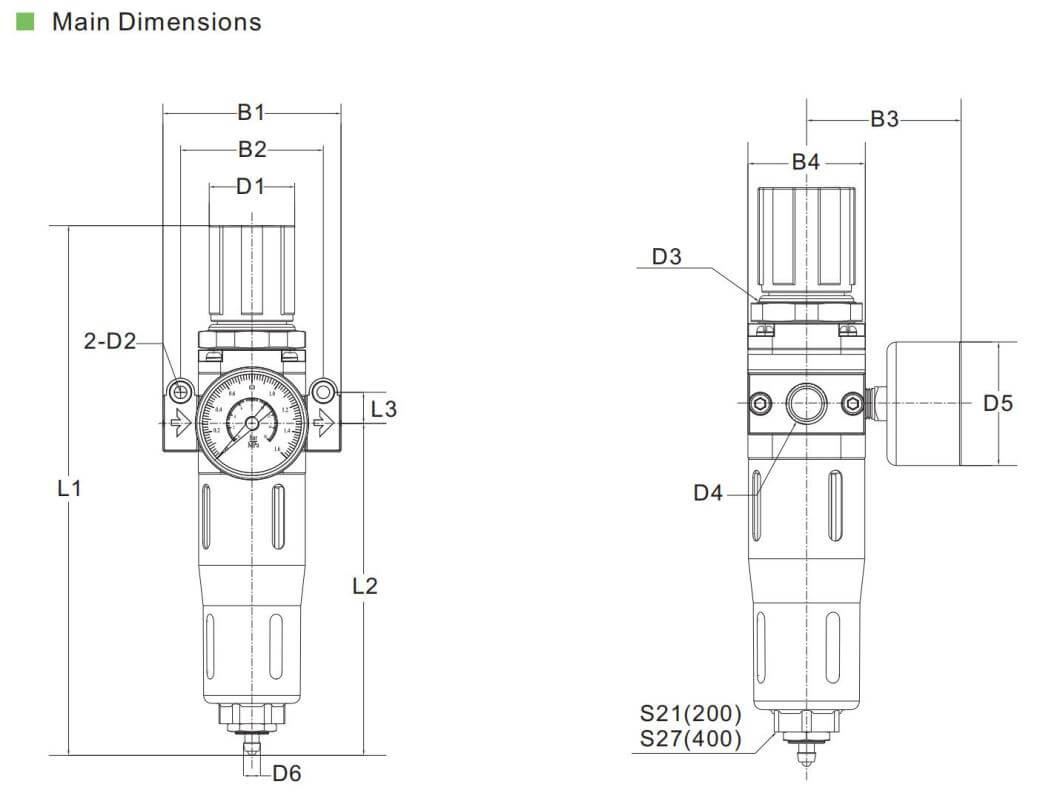

Основные размеры
Часто задаваемые вопросы о продукте
Q1.Что делает фильтр-регулятор?
Регулятор используется для управления скоростью и точностью потока жидкостей и воздуха, а фильтр очищает воздух, поступающий от компрессора.
Q2.Каково назначение фильтра-регулятора?
Целью регулятора фильтра является очистка воздушной линии от влаги и твердых частиц при одновременном снижении давления воздуха до заданного значения.Это важно, когда речь идет о защите дорогостоящего лабораторного оборудования, позиционеров клапанов или преобразователей I/P.
Q3.Как выбрать регулятор воздушного фильтра?
При выборе регулятора давления воздуха важно учитывать диапазон колебаний входного давления, а также требуемое выходное давление.Следует также учитывать возможное изменение скорости потока, чтобы гарантировать, что регулятор не выйдет из строя в желаемом приложении.
Q4.Что на первом месте: фильтр или регулятор?
Как правило, после запорного клапана фильтр является первым компонентом воздушной линии;затем регулятор;и, наконец, масленка.Фильтры доступны в различных вариантах для удаления масла, твердых частиц, воды и запахов из сжатого воздуха.
