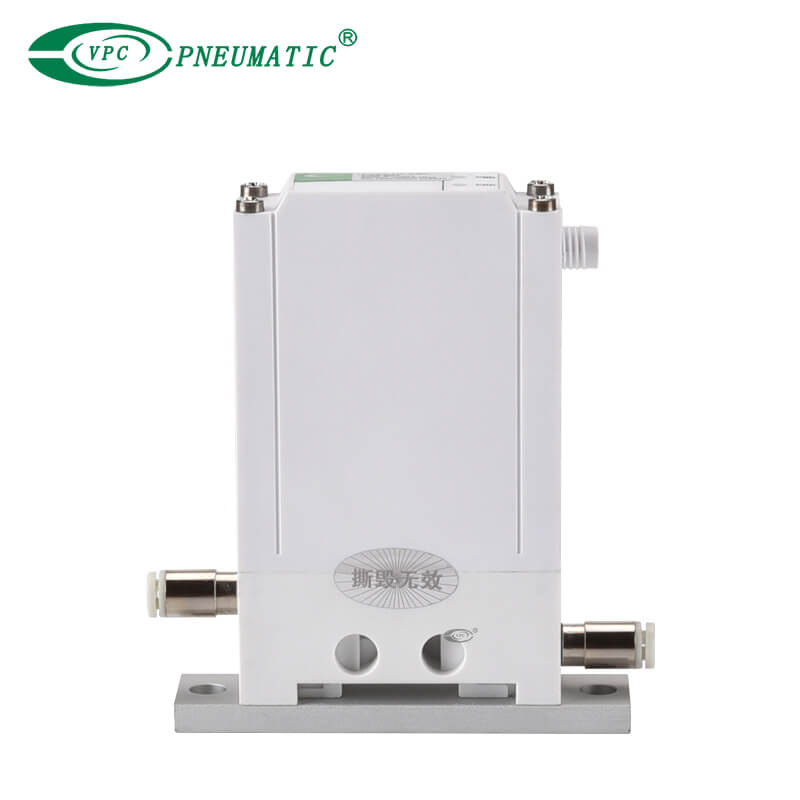

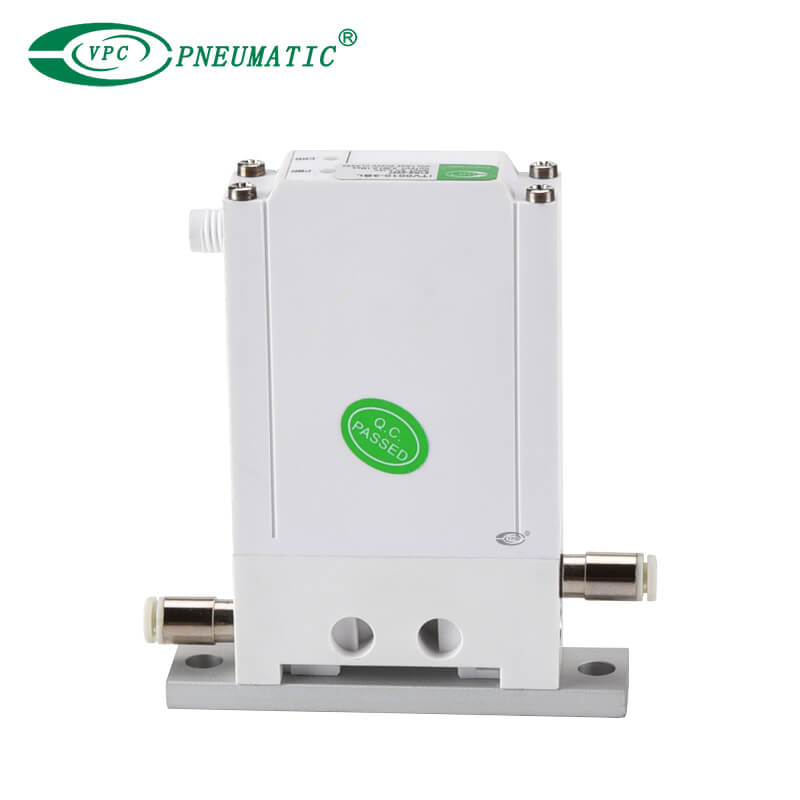

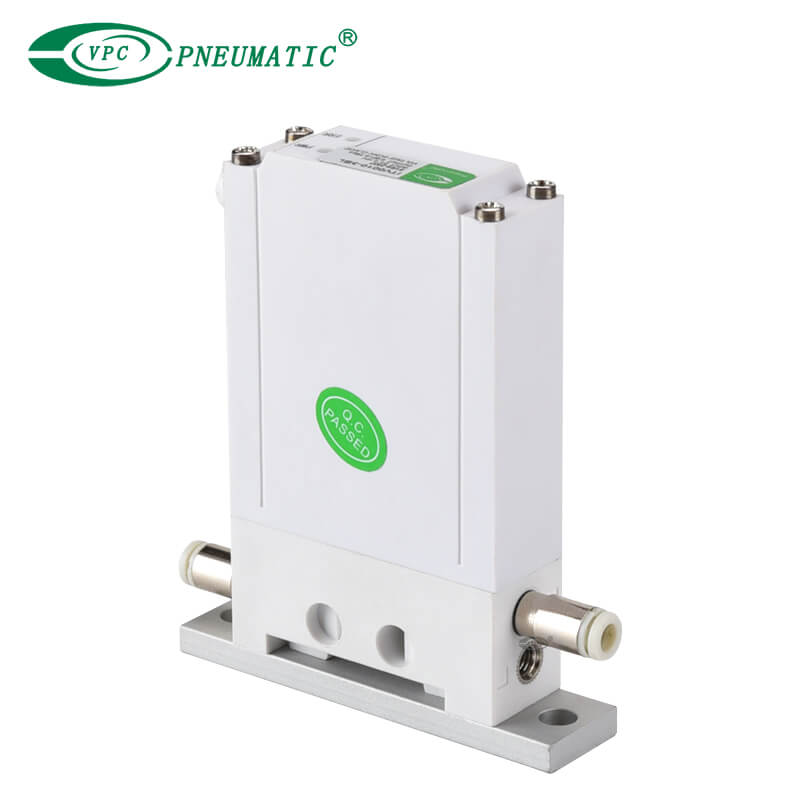

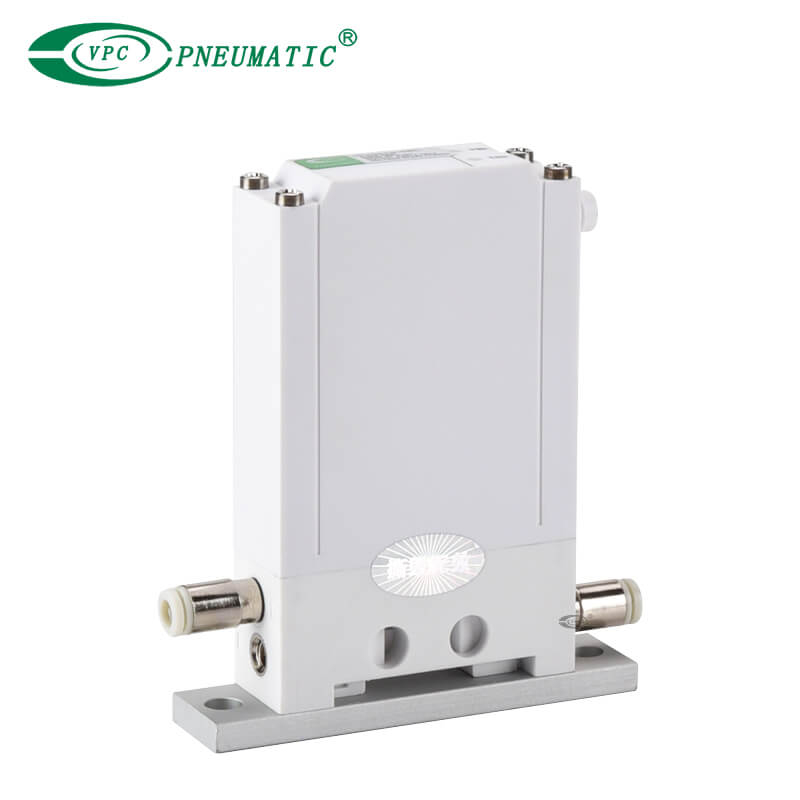

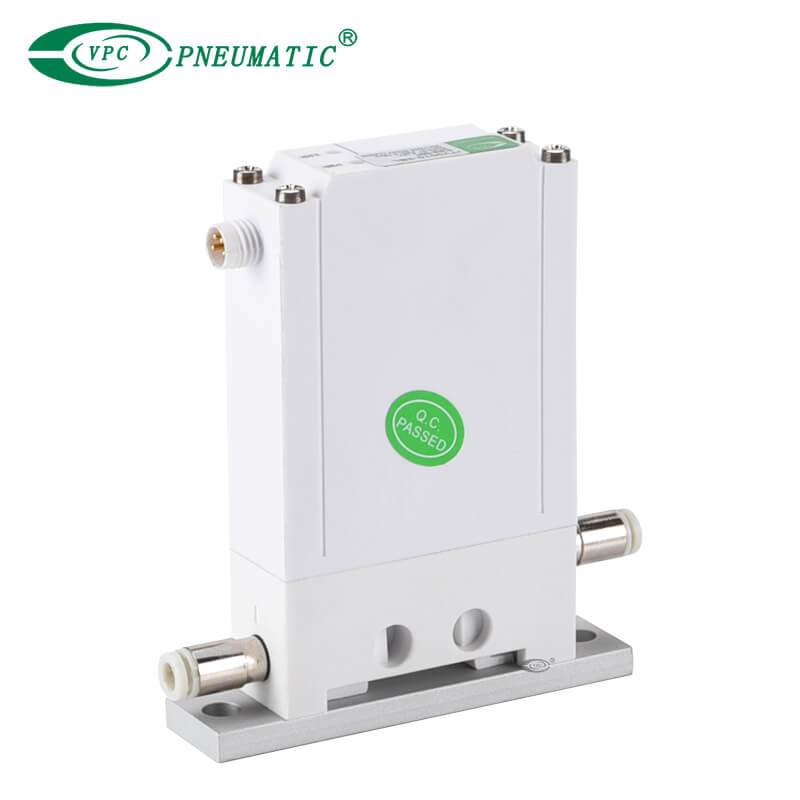

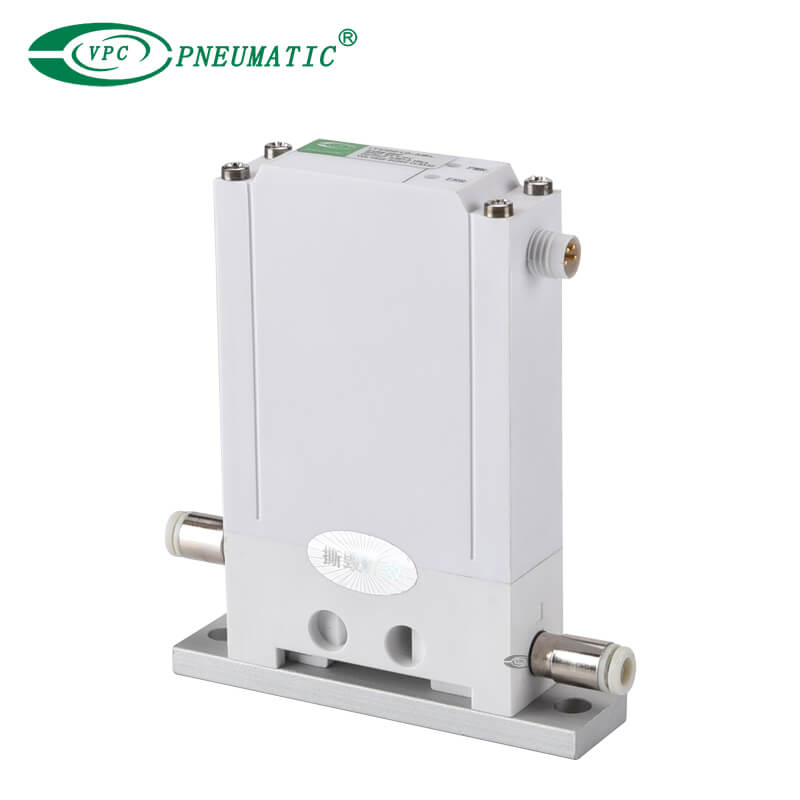

Описание продукта
Для плавного регулирования вакуумметрического давления в соответствии с электрическими сигналами.
● Линейность: ±1% полной шкалы или меньше
● Гистерезис: 0,5% полной шкалы или менее
● Повторяемость: ±0,5% полной шкалы или менее
● Быстрое время отклика: 0,1 с (без нагрузки)
● Высокая стабильность — Чувствительность: 0,2% полной шкалы или менее
* К коллектору крепится DIN-рейка, длина которой определяется количеством станций.
Для размеров DIN-рейки см. внешние размеры.
Спецификации продукта
| Модель | ITV009□ | |
Мин.поставлять давление | Установочное давление -1 кПа | |
| Макс.давление подачи | -101 кПа | |
| Установить диапазон давления | от -1 до -100 кПа | |
| Источник питания | Напряжение | 24 В постоянного тока ± 10%, 12–15 В постоянного тока |
| Текущий потребление | Напряжение питания 24 В пост. тока Тип: 0,12 А или менее Напряжение питания от 12 до 15 В пост. тока, тип: 0,18 А или менее | |
| Входной сигнал | Тип напряжения | DC0 до 5В, DC0 до 10В |
| Текущий тип | От 4 до 20 мА пост. тока, от 0 до 20 мА пост. тока (стокового типа) | |
| Входное сопротивление | Тип напряжения | прибл.10 кОм |
| Текущий тип | прибл.250 кОм | |
Выходной сигнал*2) | Аналоговый выход | От 1 до 5 В пост. тока (выходное сопротивление: прибл. 1 кОм) Точность вывода ±6% полной шкалы или менее |
| Линейность | ±1% ФС или меньше | |
| Гистерезис | 0,5% полной шкалы или менее | |
| Повторяемость | ±0,5% полной шкалы или менее | |
| Чувствительность | 0,2% полной шкалы или менее | |
| Температурные характеристики | ±0,12% ФС/℃ или менее | |
| Рабочая температура | от 0 до 50 ℃ (без конденсации) | |
| Корпус | IP65 эквивалент*3) | |
| Тип соединения | Встроенная фурнитура One-touch | |
| Размер соединения | Для одного единица | Метрический размер 1, 2, 3: Φ4 |
| Размер в дюймах 1, 2, 3: Φ5/32' | ||
| Многообразие | Метрический размер 1, 3: Ф6, 2: Ф4 | |
| Размер в дюймах 1, 3: Φ1/4', 2: Φ5/32' | ||
| Масса*1) | 100 г или менее (без опций) | |
*1) Указывает вес одной единицы

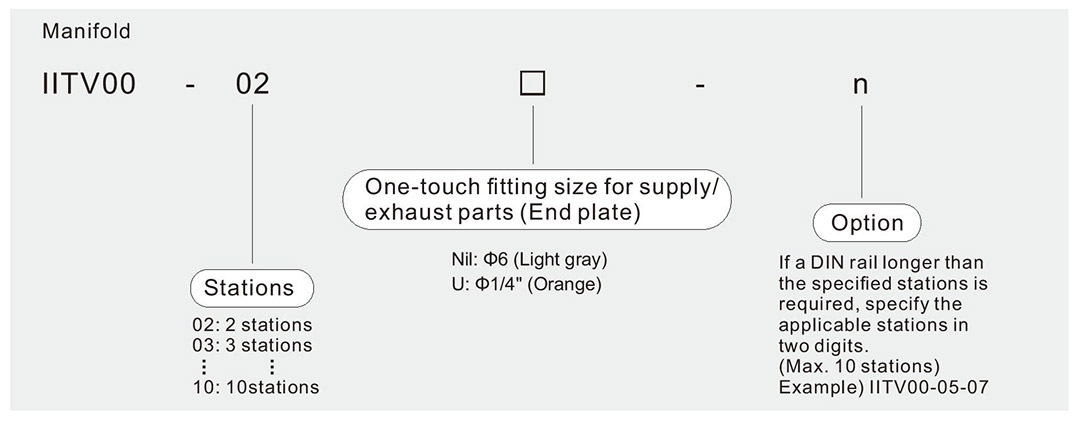

Для ИИТВ00-н
Общий вес (г) ≤ Станций (n) × 100 + 130 (Вес концевого блока A, B в сборе) + Вес (г) DIN-рейки
*2) При измерении аналогового выхода ITV от 1 до 5 В постоянного тока, если полное сопротивление нагрузки меньше 100 кОм, аналоговый выход контролируется. точность ±6% полной шкалы или меньше может быть недоступна.
Продукт с точностью до ±6% поставляется по вашему запросу.
Выходное давление остается неизменным.
*3) При использовании в условиях, эквивалентных IP65, подсоедините фитинг или трубку к дыхательному отверстию перед использованием.
*4) При потреблении нисходящего потока давление может стать нестабильным в зависимости от состояния трубопровода.
*5) При включении питания может возникать шум.Этот шум является нормальным и не указывает на неисправность.

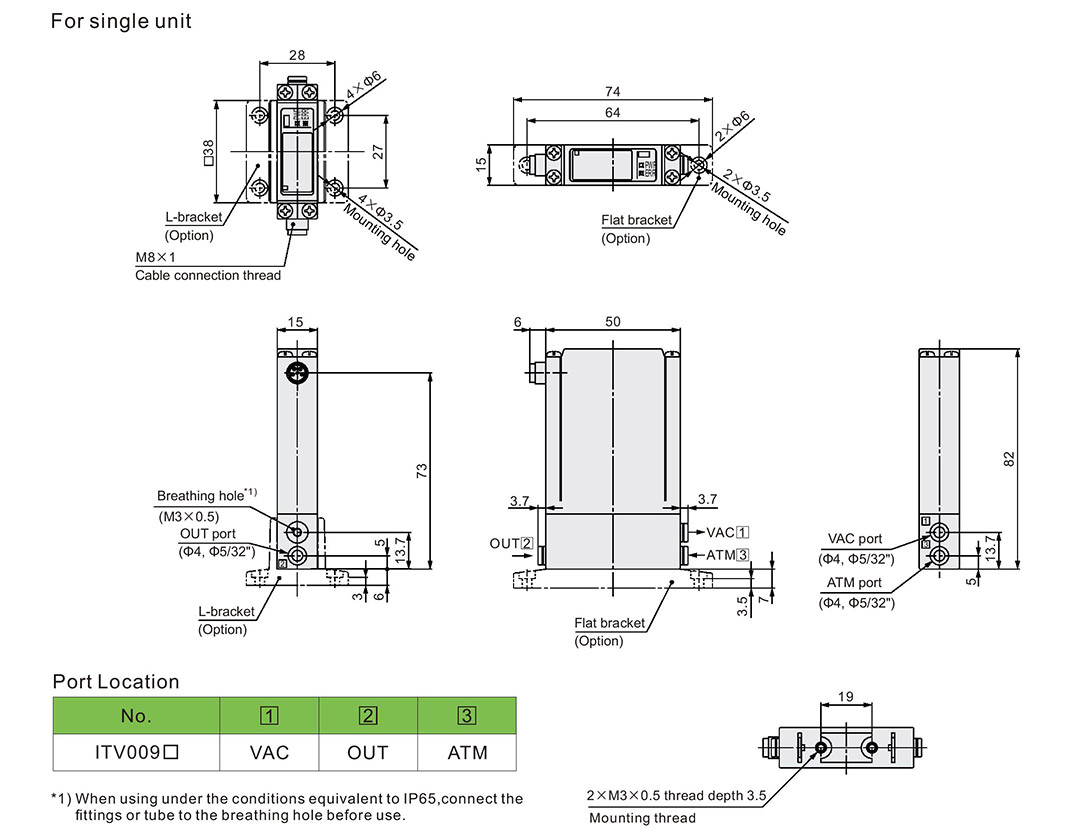

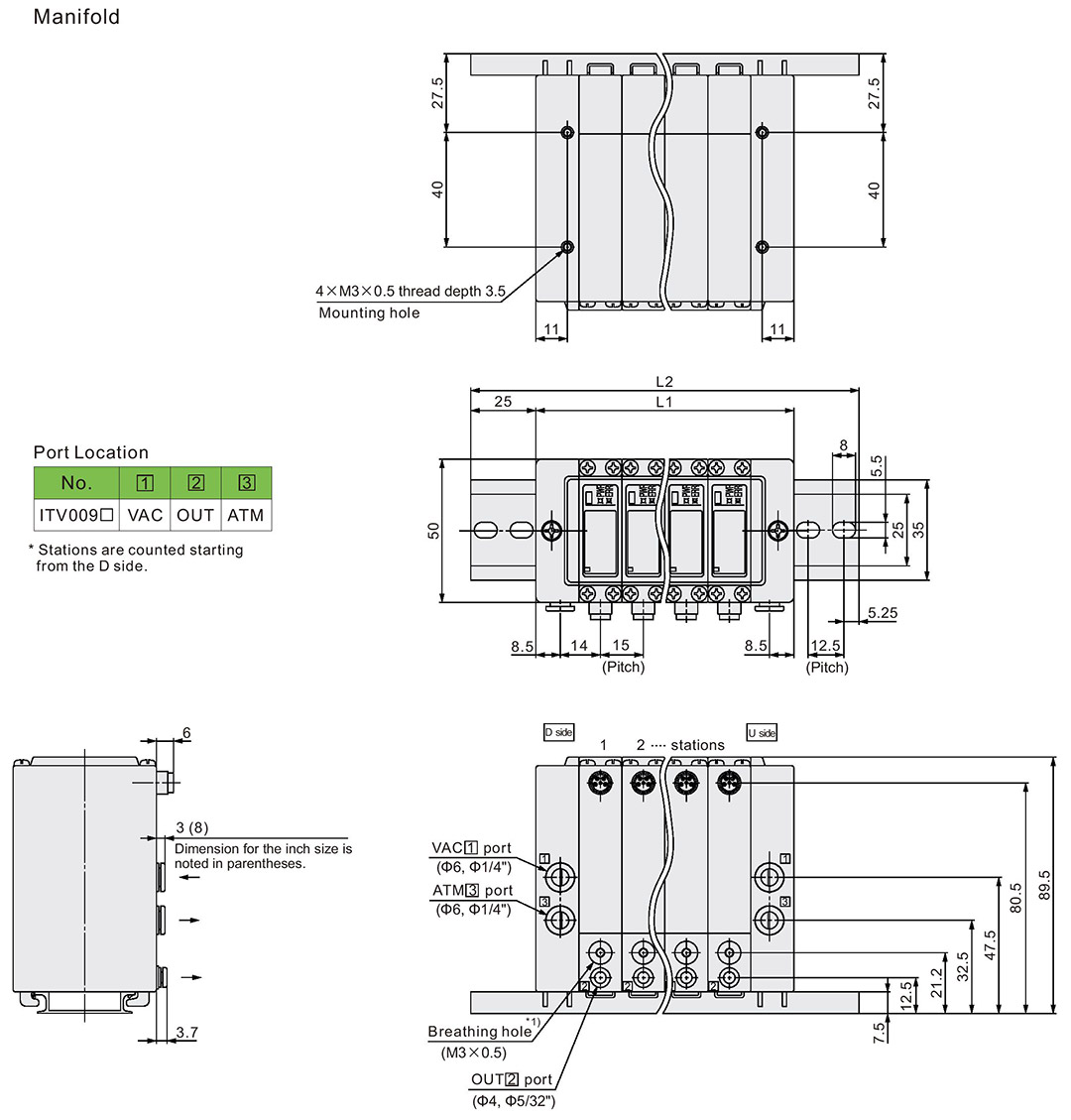

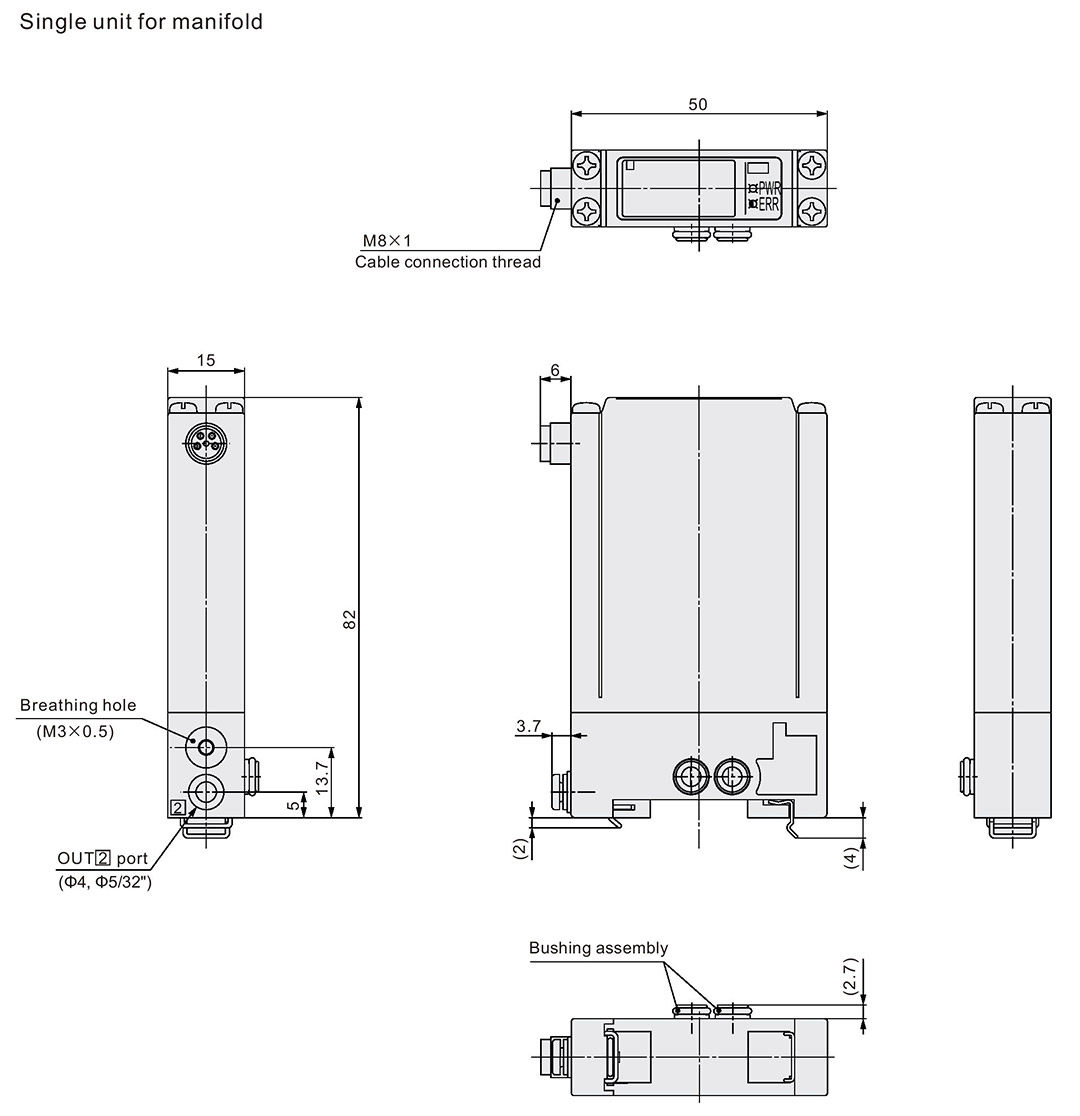

Основные размеры
*1) При использовании в условиях, эквивалентных IP65, подсоедините фитинги или трубку к дыхательному отверстию перед использованием.

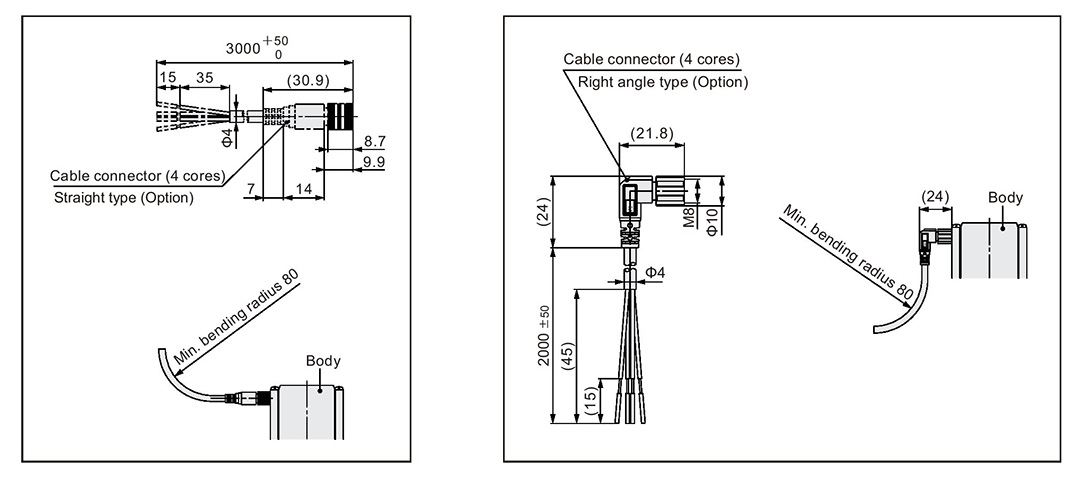

*2) Размеры кабельного разъема указаны для отдельного устройства.
| Коллекторные станции n | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| L1 | 60 | 75 | 90 | 105 | 120 | 135 | 150 | 165 | 180 |
| L2 | 110.5 | 123 | 148 | 160.5 | 173 | 185.5 | 198 | 223 | 235.5 |
| Вес DIN-рейки [г] | 20 | 22 | 27 | 29 | 31 | 34 | 36 | 41 | 43 |
*1) При использовании в условиях соответствует IP65, подключите фитинги или трубки для дыхания отверстие перед использованием.
*2) Размеры кабельного разъема указаны для отдельного устройства.
