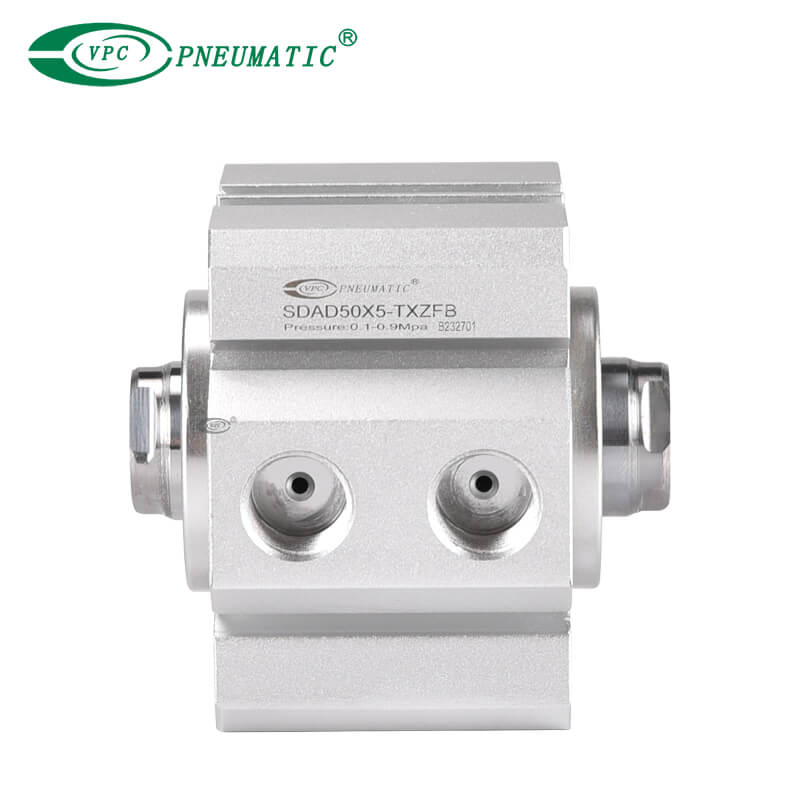

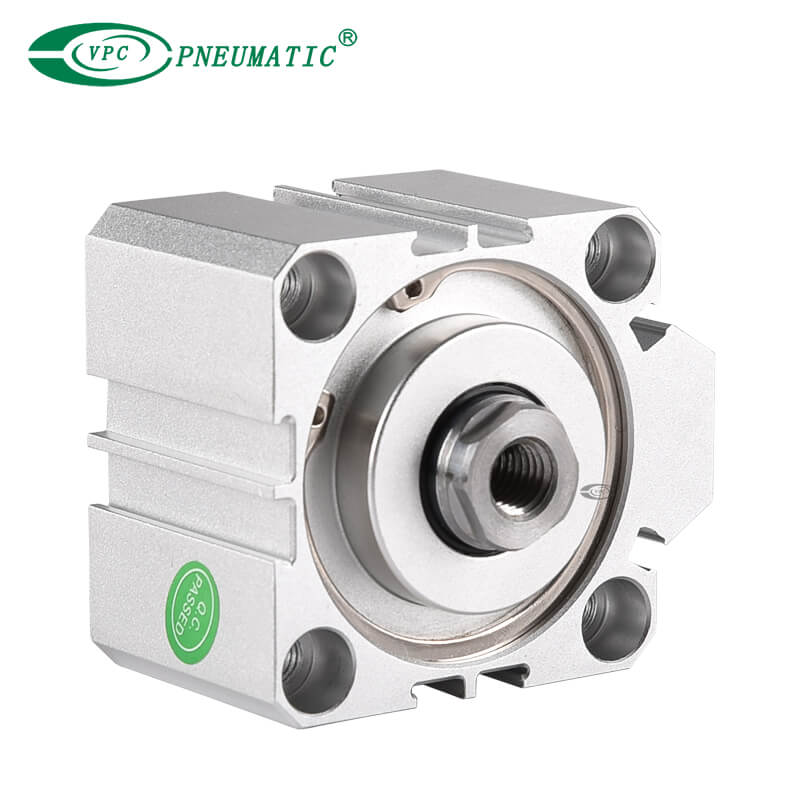

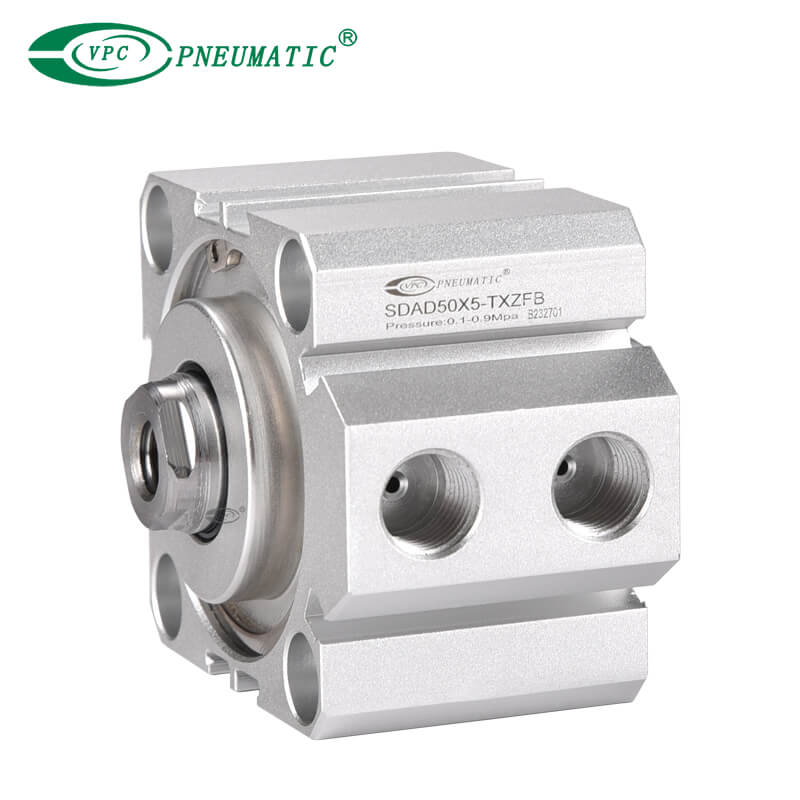

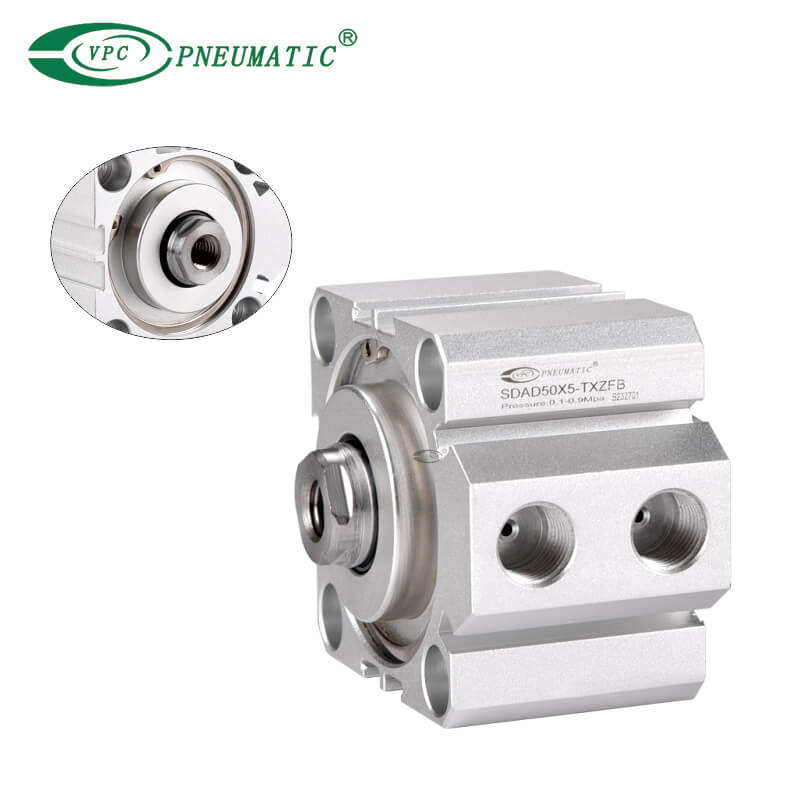

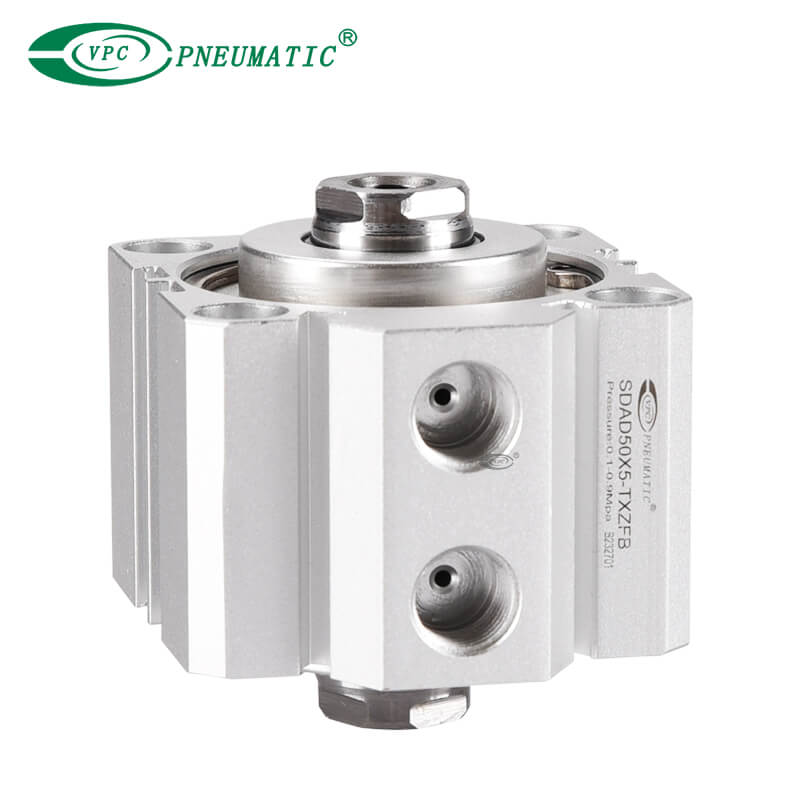

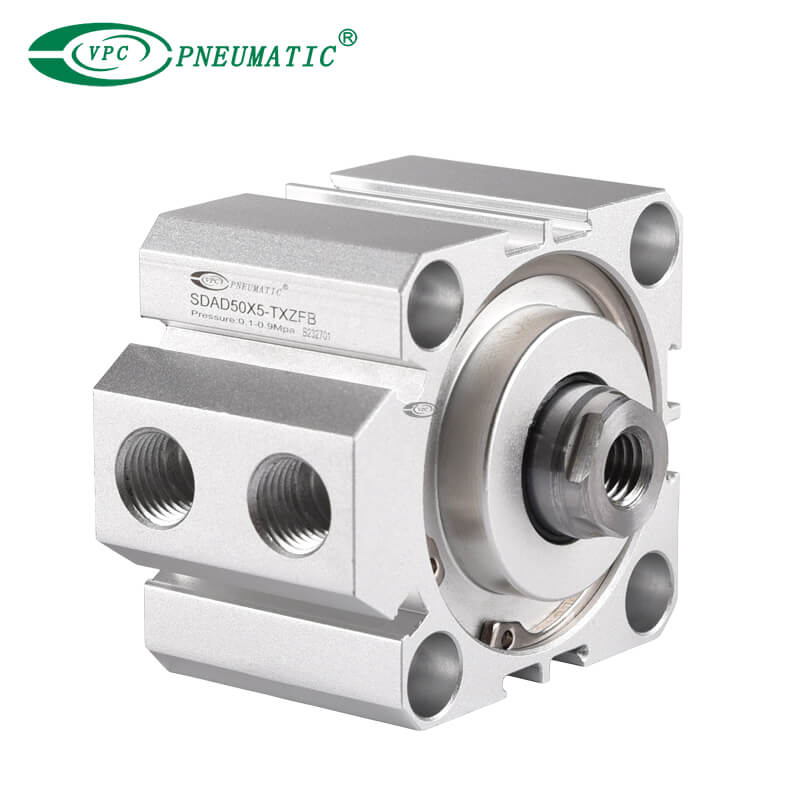

Компактный пневматический цилиндр серии SDAD, двойной шток двойного действия

Компактный пневматический цилиндр серии SDAD, двойной шток двойного действия

1. Компактный цилиндр SDA имеет легкую и компактную конструкцию, что делает его идеальным для установки в ограниченном пространстве без ущерба для производительности.
2. Механизм двойного действия гарантирует, что цилиндр может прилагать усилие как при выдвижении, так и при втягивании, обеспечивая универсальность в различных механических конфигурациях.
3. Регулировка двухвального небольшого пневмоцилиндра SDAJ достигается за счет сложного расположения регулировочных винтов или ручек, которые позволяют пользователю точно контролировать выравнивание цилиндра по двум отдельным осям.

Модель:
СДАД
Марка продукта:
VPC Pneumatic

Инсульт:	от 12 мм до 1000+ мм
Актерский тип:	Двойное действие Одного действия
Регулируемый ход :	от 10 мм до 100 мм
Нить:	Внутренняя резьба Наружная резьба Нет резьбы
Скорость диапазона:	от 30 до 500 мм/с от 100 до 500 мм/с
Тип:	ПДД: двойного действия SSA: растяжение пружины одностороннего действия STA: пружинный возврат одностороннего действия SDAD: Двойной шток двойного действия. SDAJ: Регулируемая подушка.
штат:



Запрос цены Добавить в корзину

Описание продукта

■ Характеристика продукта

1. Доступны компактные цилиндры SDA, соответствующие стандартам ISO 21287 и JIS.

2. Уплотнения и прокладки внутри цилиндра обычно изготавливаются из прочных материалов, таких как полиуретан или нитриловый каучук.Уплотнение поршня имеет гетерогенную двустороннюю конструкцию уплотнения.Он плотно закрыт и имеет функцию резервирования масла.

3. Тонкая конструкция цилиндра делает его отличным выбором для приложений с ограниченным пространством.

4. Вокруг корпуса цилиндра имеются пазы для магнитных переключателей, что удобно для установки сенсорных переключателей.

5. Доступны индивидуальный ход поршня, уплотнения, диаметр цилиндра, аксессуары для цилиндров и ремонтные комплекты.

■ Символ

Мини воздушный цилиндр

характеристики продукта

Отверстие (мм)		12	16	20	25	32	40	50	63	80	100
Тип актерского мастерства		Двойное действие
		Пружина одинарного действия, выдвижение, пружинный возврат одинарного действия								—
Рабочая среда		Чистый воздух (фильтрация 40 мкм)
Диапазон давления	Двойное действие	от 0,1 до 0,9 МПа
	Одностороннего действия	от 0,2 до 0,9 МПа								—
Гарантированное давление		1,5 МПа (213 фунтов на квадратный дюйм)
Рабочая температура		от -5 до 70 ℃
Диапазон скоростей	Двойное действие	от 30 до 500 мм/с						от 30 до 350 мм/с		от 30 до 250 мм/с
	Одного действия	от 100 до 500 мм/с						—
Тип подушки		Фиксированная подушка
Размер порта		М5Х0,8				Г1/8		Г1/4		G3/8
