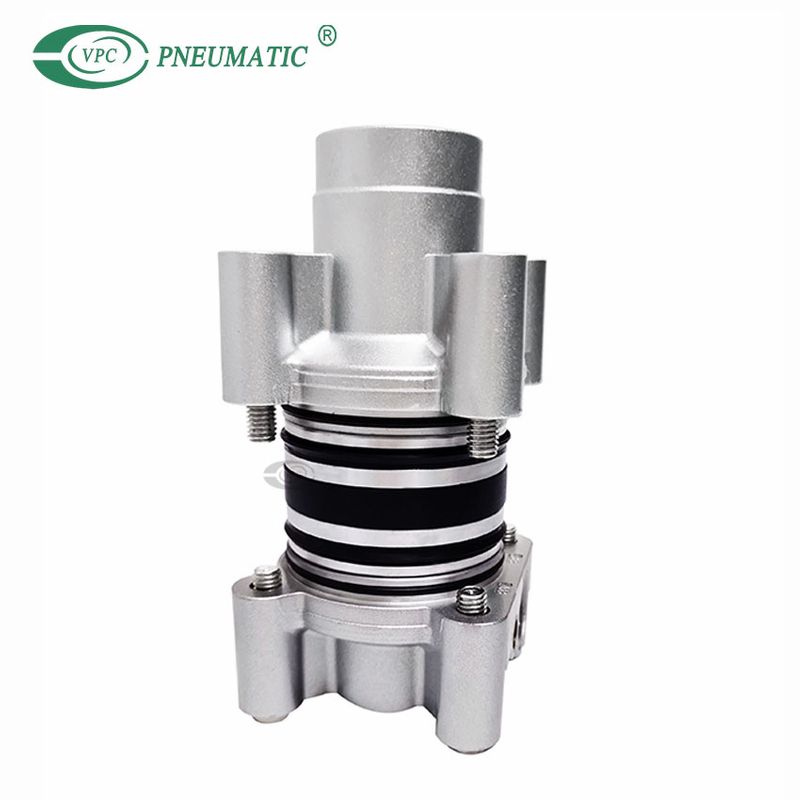

Комплекты для ремонта пневматического цилиндра серии CP96 ISO15552

■  Характеристика продукта

1. CP96, цилиндр ISO с профильной трубой и закрытыми тягами, доступен в 6 размерах отверстий от ø32 до ø100 мм.  Серия доступна с одинарным или двойным стержнем и 6 размерами отверстий от ø32 до ø100 мм.

2. Комбинация воздушной подушки и буферной подушки значительно снижает шум в конце хода.Высокоточные крышки и гайки рулевых тяг улучшают точность монтажа и продлевают срок службы цилиндра.

3. Повышение точности втулки и штока поршня, а также уменьшение допусков позволили уменьшить прогиб штока поршня.

4. Стандартный ход составляет от 25 до 800 мм.

■  Символ

Диаметр (мм)	32	40	50	63	80	100
рабочая среда	чистый воздух (фильтрация 40㎛)
Тип актерского мастерства	Двойное действие
Испытательное давление	1,5 МПа
Макс.Рабочее давление	1,0 МПа
Мин.Рабочее давление	0,05 МПа
Рабочая температура	Без автоматического переключателя: от -20 до 70 ℃ (без замерзания) с автоматическим переключателем: от -10 до 60 ℃ (без замерзания)
Смазка	Не требуется (без смазки)
Диапазон скоростей	от 50 до 1000 мм/с
Толерантность к инсульту	До 500 ходов: 0 тo +2,0, от 501 до 1000 ходов: 0 тo +2,4,   От 1001 до 1500 ходов: 0 тo  +2,8, от 1501 до 2000 ход: 0 тo  +3,2
Тип подушки	Воздушная подушка с обеих сторон + Подушка бампера
Размер порта	Г1/8	Г1/4	Г1/4	G3/8	G3/8	Г1/2
Монтаж	Базовый, осевая опора-LB, фланец штока-FA, фланец головки-FB,  Одинарная скоба-CA, Двойная скоба-CB
Невращающаяся точность	±0,5°		±0,5°		±0,3°
Допустимый вращающий момент	0.25Н·м	0.45Н·м	0.64Н·м		0.79Н·м

Вопрос 1. Что такое стандарт ISO для пневматический цилиндр?

Стандарт цилиндра ISO 15552 относится к размерам базового продукта и размеру цилиндра с применением креплений и аксессуаров.

В2.Что такое размер хода пневмоцилиндра?

Цилиндры доступны с диаметром цилиндра 32, 40, 50, 63, 80 и 100 мм, с длиной хода от 25 мм до 800 мм.

Вопрос 3.Как повысить давление в пневмоцилиндре?

Другой способ увеличить или уменьшить силы, создаваемые цилиндром, — это выбрать цилиндр более значительного (Большая сила) или меньшего (Меньшая сила) диаметра.Помните: чем больше диаметр, тем больше площадь поверхности поршня и тем больше давление.

Вопрос 4.Как регулировать скорость пневмоцилиндра?

Когда поршень цилиндра выдвигается, воздух за ним сжимается, поскольку воздух не может легко выйти.Когда вы затягиваете винт регулировки потока, движение поршня замедляется, поскольку воздух еще больше ограничивается.Контролирует скорость цилиндра или ограничивает поток воздуха.Просто поверните игольчатый клапан, чтобы отрегулировать скорость воздуха.

Вопрос 5. Как рассчитать силу пневмоцилиндра?

Используйте диаметр цилиндра (d) для расчета рабочей площади цилиндра (А), которая равна А = π × d²/4.

Определите рабочее давление (Р) внутри цилиндра.

Умножьте давление (P) на площадь (A).Таким образом, вы рассчитываете силу толкания теории пневматических цилиндров (F), Ф = Р × А.

◆ калькулятор силы пневматического цилиндра

В6: Продаете ли вы комплекты для ремонта пневматических цилиндров?

Да, мы продаем все виды ремонтных комплектов цилиндров и других аксессуаров.Пожалуйста, свяжитесь с нами, если они вам нужны.
