| Рабочая среда: | |
|---|---|
| Тип: | |
| Тип резьбы: | |
| Качественная гарантия: | |

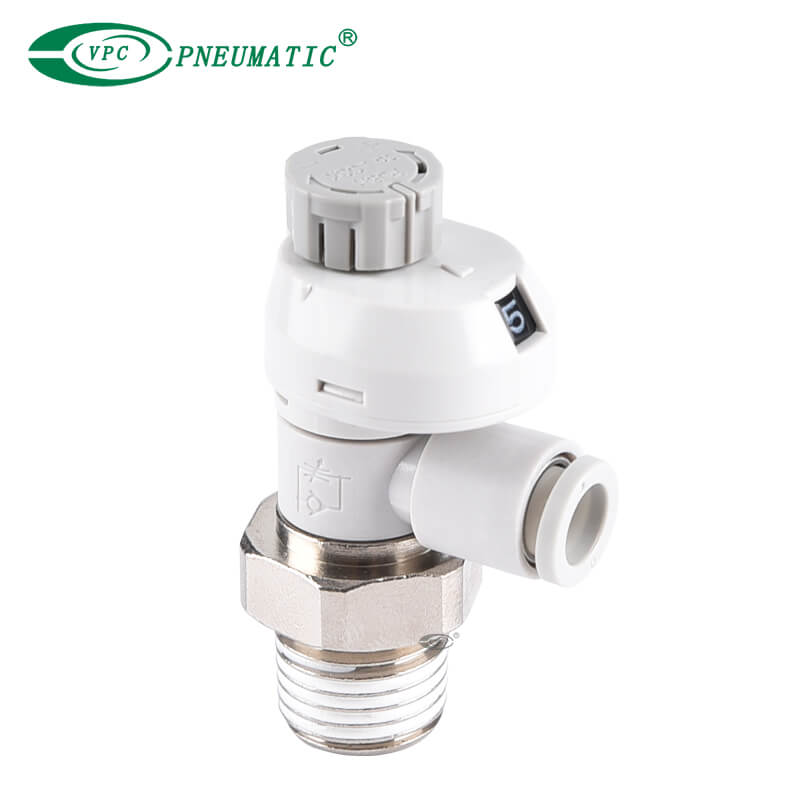

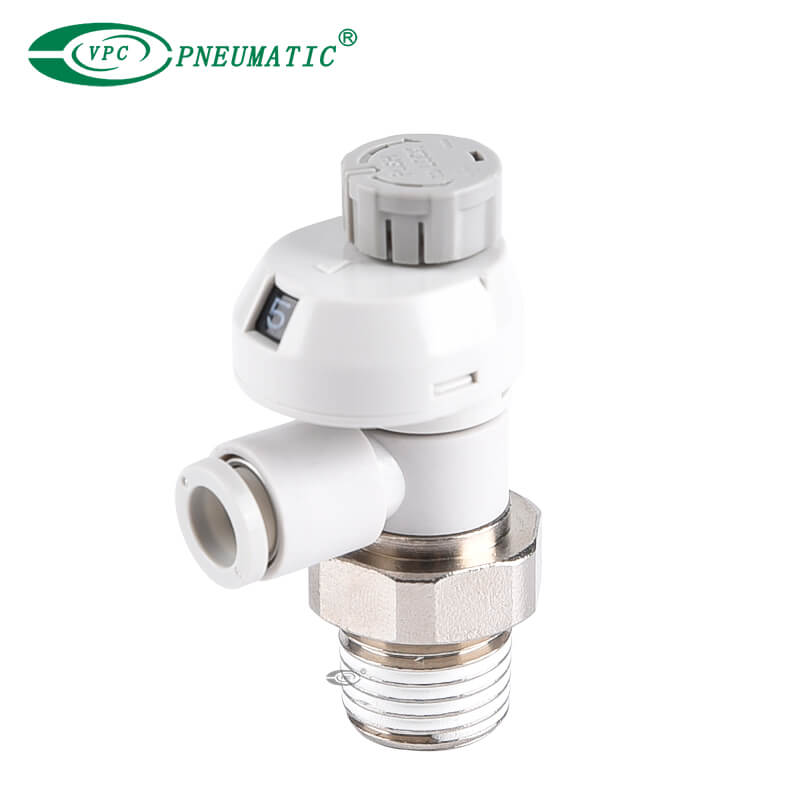

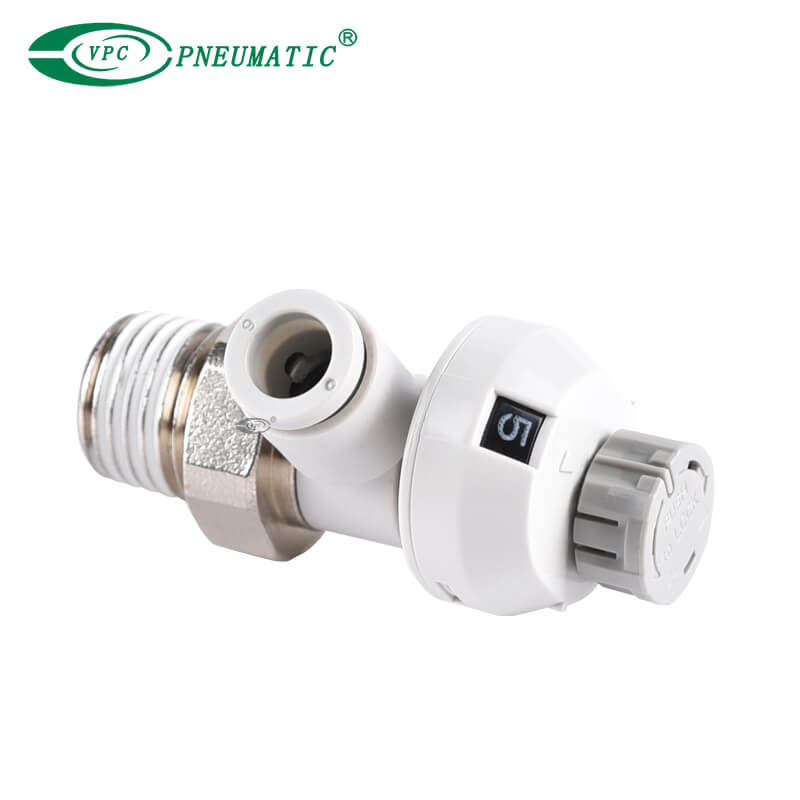

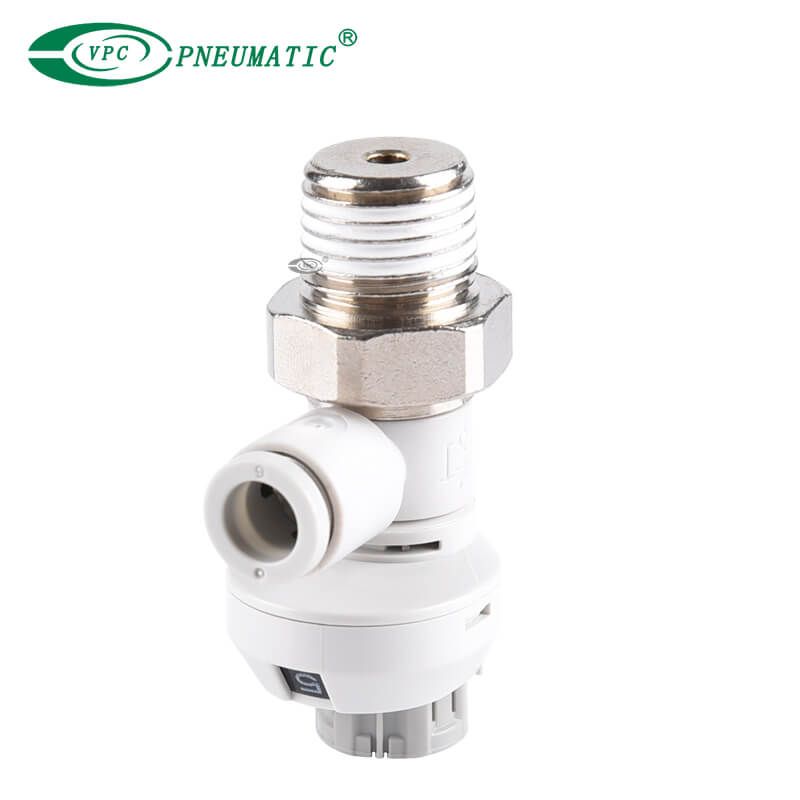

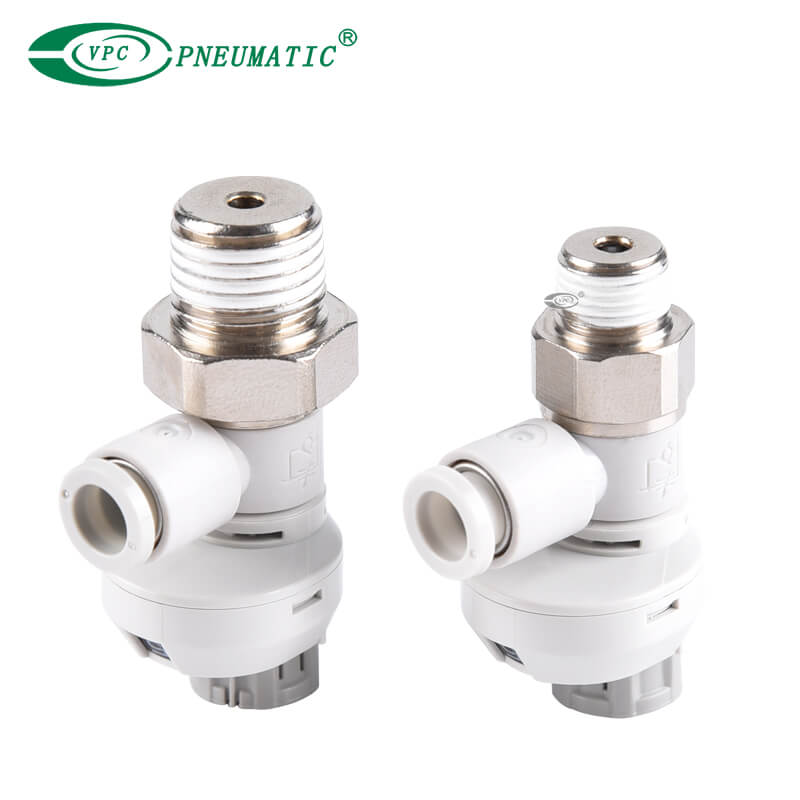

Описание продукта
1. Численное указание вращений ручки расхода уменьшает время настройки потока и устанавливает ошибки.

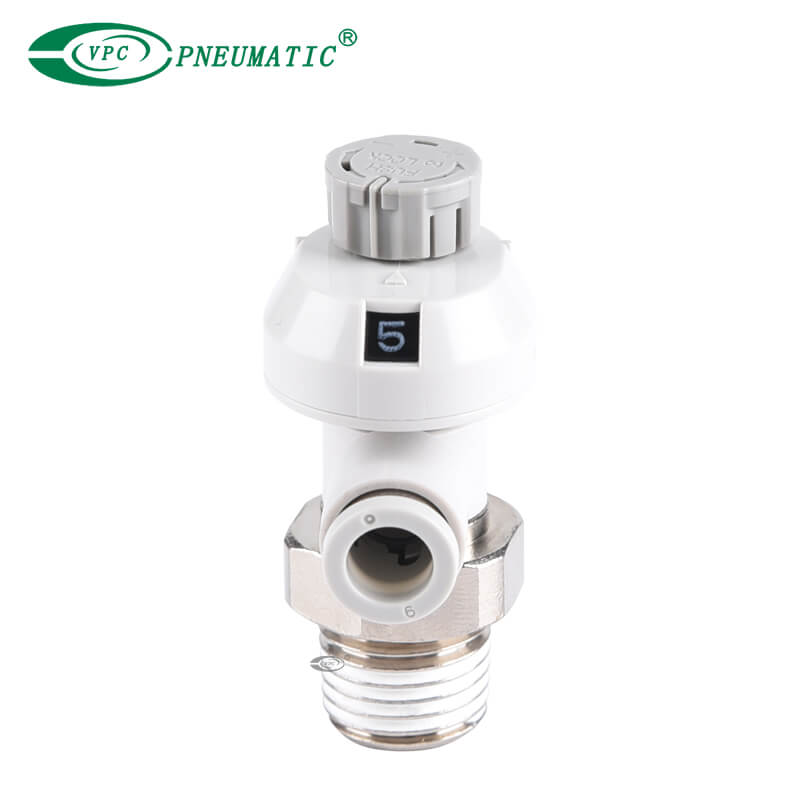

2. 4 Указания окна индикатора обеспечивают улучшенную видимость, 0 °, 90 °, 180 °, 270 °.
3. Большая ручка типа сжимания, легко повернуть большую ручку, легко вносить тонкие настройки. И маркировка каждой отметки 90 ° позволяет облегчить работу.
4. Улучшенная воспроизводимость расхода. Стабильная ручка позиция при полной закрытии (без расхода) на контактную поверхность
Запоре (вращающаяся стопора). Минимальные изменения скорости потока между вращениями ручки.
5. Односторонние фитинги облегчают вставку и удаление трубки.
Спецификации продукта
| Рабочая среда | Воздух |
| Доказательство давления | 1,5 МПа |
| Рабочее давление | 1 МПа |
| Мин. Рабочее давление | 0,1 МПа |
| Рабочая температура | -5 до 60 ℃ (без замораживания) |
| Применимый материал трубки | Нейлон, мягкий нейлон, полиуретан, FEP, PFA |
* Используйте осторожность в отношении макс. Рабочное давление при использовании мягких нейлоновых или полиуретановых труб.

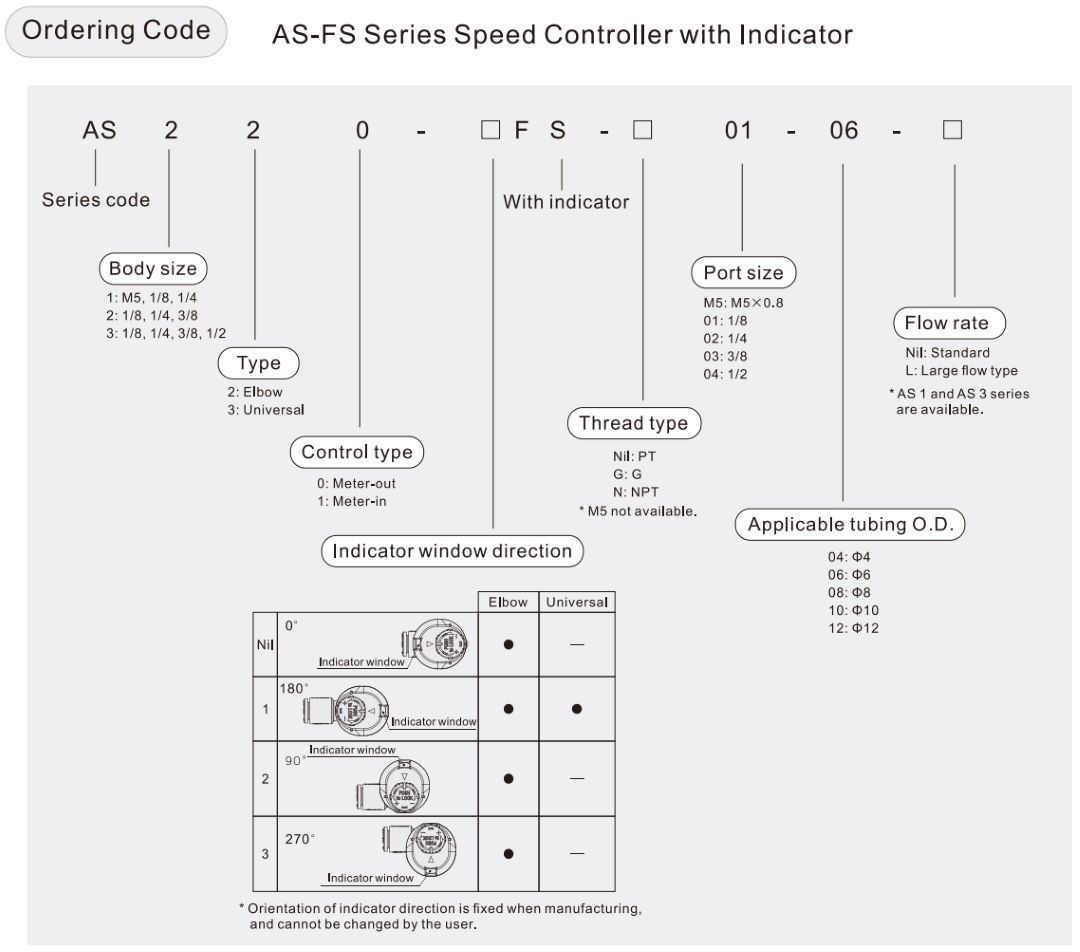

■ Модель
| Модель | Размер порта | Метод печати | Применимый трубки OD | Максимум Количество ротаций | |||||
| Размер метрики | |||||||||
| 4 | 6 | 8 | 10 | 12 | |||||
| AS1 □□ 1FS □ -M5 □ | M5x0.8 | Уплотнение прокладки | ● | ● | ● | 8 | |||
| AS1 □□ 1FS □ -U10/32 □ | 10-32Unf | ● | ● | ● | |||||
| AS2 □□ 1FS □-□ 01 | R npt | 1/8 | Герметик | ● | ● | ● | ● | 10 | |
| AS2 □□ 1FS □-□ 02 | 1/4 | ● | ● | ● | ● | ||||
| AS3 □□ 1FS □-□ 02 | 1/4 | ● | ● | ● | |||||
| AS3 □□ 1FS □-□ 03 | 3/8 | ● | ● | ● | |||||
| AS4 □□ 1FS □-□ 04 | 1/2 | ● | ● | ||||||
| AS2 □□ 1FS □ -G01 | G | 1/8 | Лицом к лицу | ● | ● | ● | ● | ||
| AS2 □□ 1FS □ -G02 | 1/4 | ● | ● | ● | ● | ||||
| AS3 □□ 1FS □ -G02 | 1/4 | ● | ● | ● | ● | ||||
| AS3 □□ 1FS □ -G03 | 3/8 | ● | ● | ● | ● | ||||
| AS4 □□ 1FS □ -G04 | 1/2 | ● | ● | ||||||
*1. 'Без герметиза ' тип может быть выбран в качестве стандартной опции.
*2. Только полиуретановая трубка применима для 2.
*3. Существуют различия в фактической скорости, как в окне индикатора по сравнению с максимальным количеством вращений в зависимости от отдельного продукта.
*4. Универсальный тип недоступен.
■ Скорость потока и звуковая проводимость
| Модель | AS1 □□ 1FS-M5 □ | AS2 □□ 1FS-01 | AS2 □□ 1FS-02 | AS3 □□ 1FS | AS4 □□ 1FS | |||||||
| Трубка OD | Размер метрики | Ф.ЕР4 Ф6 | Фон | Ф6 Ф.ЕР8 Ф.10 | Ф.4 ' | Фон | Ф8 Ф.10 | Фон | Ф8 | Ф10 Ф12 | Фе10 | Фе12 |
| C значения: звуковая проводимость DM³/(S.Bar) | Свободный поток | 0.3 | 0.6 | 0.6 | 1 | 1.3 | 0.5 | 1.6 | 1.7 | 2.5 | 4.4 | 4.8 |
| Контролируемый поток | 0.3 | 0.7 | 0.8 | 0.9 | 1.3 | 2.1 | 2.4 | 3.3 | 4.4 | 4.9 | ||
| B Значения: критическое соотношение давления | Свободный поток | 0.4 | 0.2 | 0.3 | 0.3 | 0.4 | 0.4 | 0.3 | 0.3 | |||
| Контролируемый поток | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | ||||||
* 10-32UNF имеет такую же спецификацию, что и M5.
* Значения C и B предназначены для контролируемого потока с иглой, полностью открытым и свободным потоком с иглой, полностью закрытой.

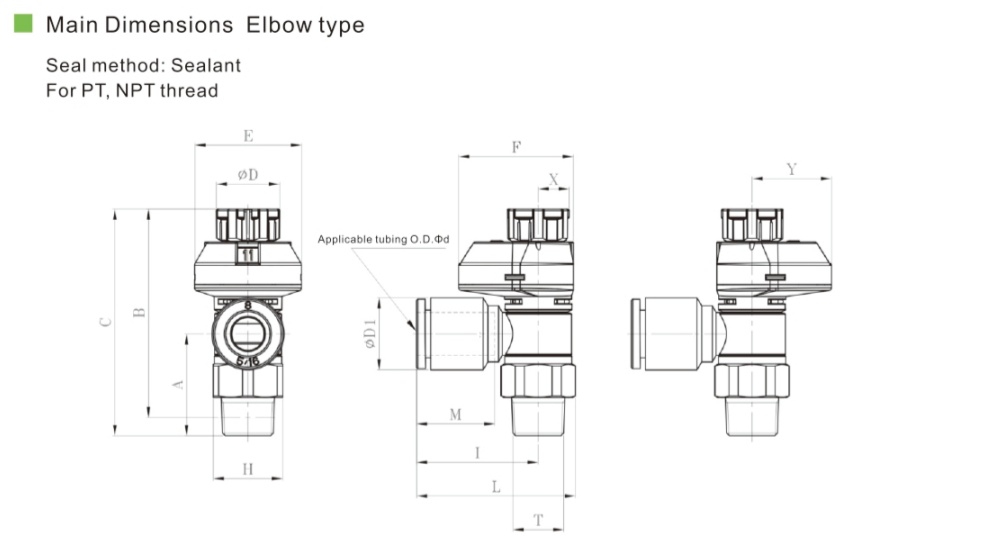

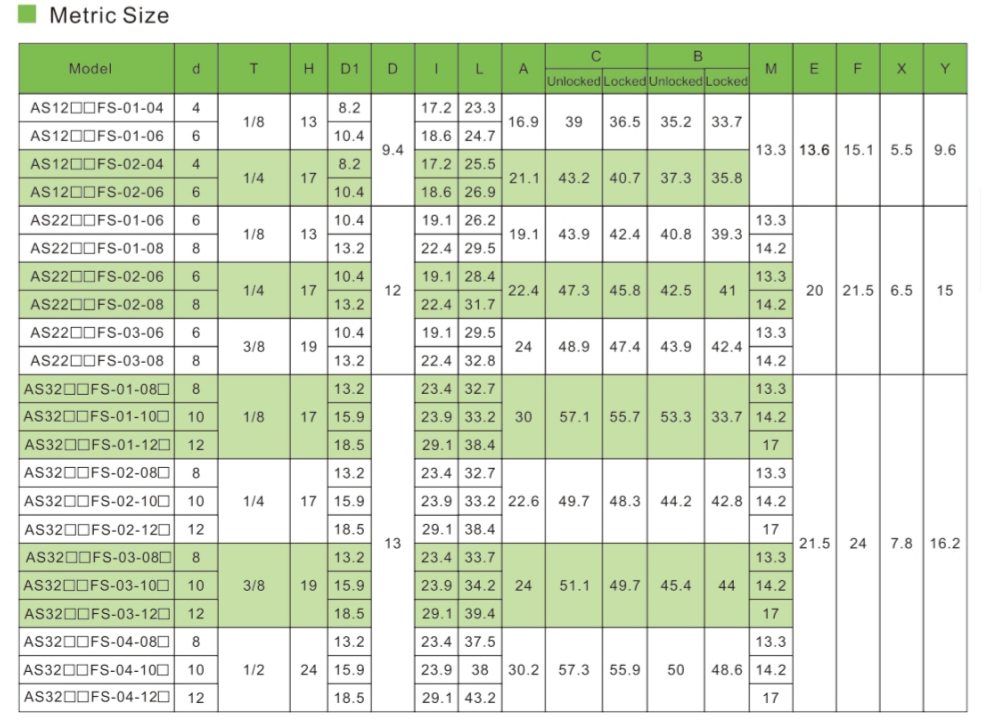

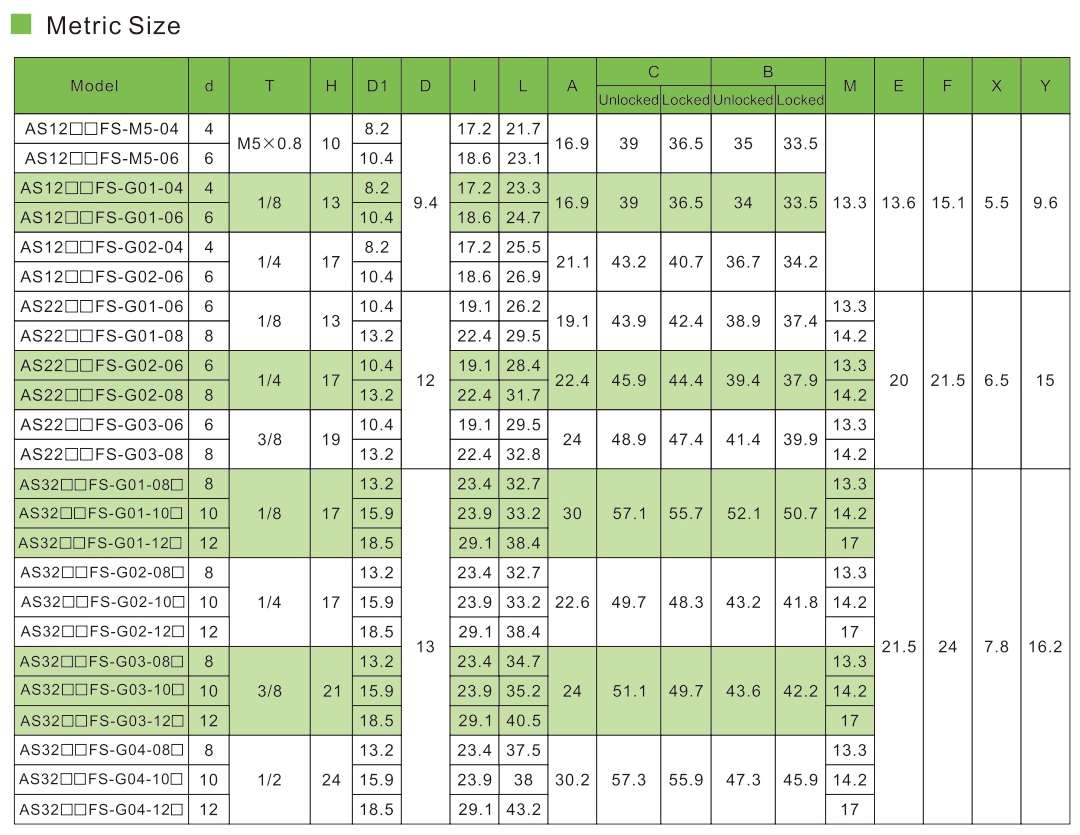

Основные измерения
