| Рабочая среда: | |
|---|---|
| Размер тела: | |
| Вариант с контргайкой: | |
| Качественная гарантия: | |
Описание продукта
1.Компактный дизайн: этот продукт спроектирован так, чтобы экономить место и может быть установлен непосредственно на привод, обеспечивая удобное решение для управления потоком и регулировкой скорости.
2. Монтаж трубок на 360°. Серия ASP позволяет регулировать направление крепления трубок на 360°, что обеспечивает гибкость установки и делает прокладку трубопроводов более удобной.
3. Никелированные латунные детали: Латунные детали этого регулятора скорости в стандартной комплектации никелированы химическим способом, что обеспечивает долговечность и устойчивость к коррозии.
4. Подключение в одно касание только для приточного воздуха.
5. Доступны резьбы PT, NPT и G (стандартные).
Приложение
Регулятор скорости серии ASP с пилотным обратным клапаном предназначен для регулирования скорости и промежуточной остановки привода, особенно в приложениях, требующих мгновенной остановки, точной регулировки скорости и управления потоком.
характеристики продукта
| Рабочая среда | Воздух |
| Испытательное давление | 1,5 МПа |
| Макс.рабочее давление | 1МПа |
| Мин.рабочее давление | 0,1 МПа |
| Рабочее давление пилотного обратного клапана | Более 50% рабочего давления (более 0,1 МПа) |
| Рабочая температура | От -5 до 60 ℃ (без замерзания) |
| Применимый материал трубок | Нейлон, Мягкий нейлон, Полиуретан |
* Будьте осторожны относительно макс.рабочее давление при использовании мягких нейлоновых или полиуретановых трубок.

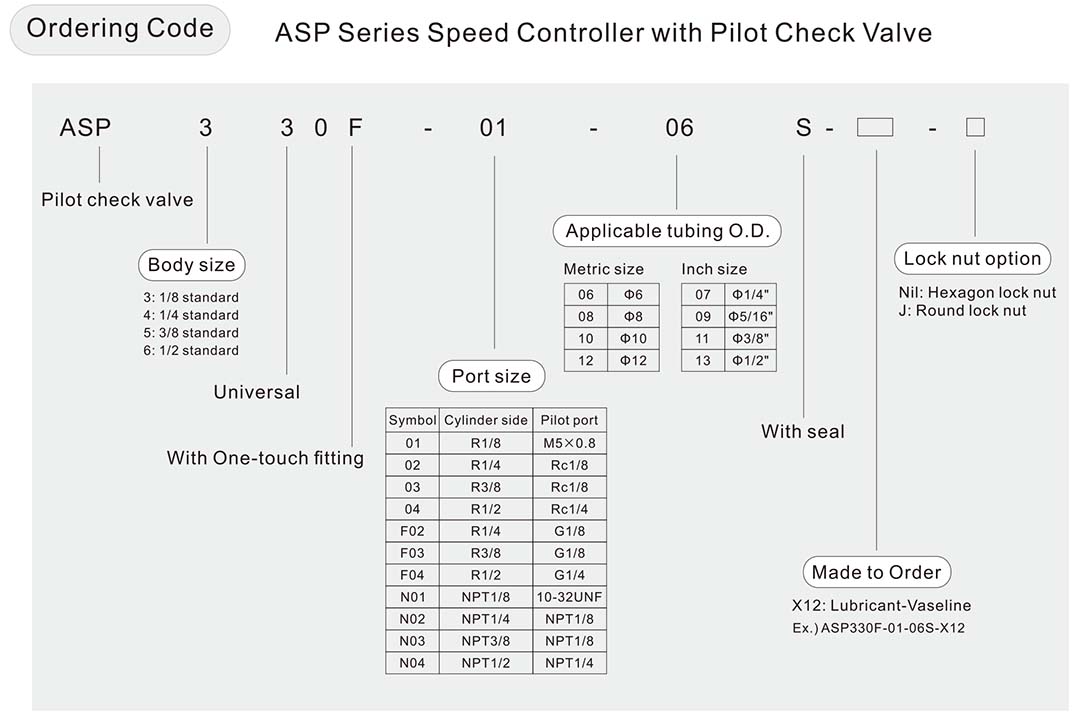

| Модель | Размер порта | Пилотный порт | Применимый диаметр трубки | |||||||
| Метрический размер | Размер в дюймах | |||||||||
| Φ6 | Φ8 | Φ10 | Φ12 | Φ1/4 дюйма | Φ5/16' | Φ3/8 дюйма | Φ1/2 дюйма | |||
| АСП330Ф-01 | Р1/8 | М5х0,8 | ● | ● | ||||||
| АСП430Ф-02 | Р1/4 | Рк1/8 | ● | ● | ||||||
| АСП530Ф-03 | Р3/8 | Рк1/8 | ● | ● | ||||||
| АСП630Ф-04 | Р1/2 | Рк1/4 | ● | ● | ||||||
| АСП430Ф-Ф02 | Р1/4 | Г1/8 | ● | ● | ||||||
| АСП530Ф-Ф03 | Р3/8 | Г1/8 | ● | ● | ||||||
| АСП630Ф-Ф04 | Р1/2 | Г1/4 | ● | ● | ||||||
| АСП330Ф-Н01 | НПТ1/8 | 10-32УНФ | ● | ● | ||||||
| АСП430Ф-Н02 | НПТ1/4 | НПТ1/8 | ● | ● | ||||||
| АСП530Ф-Н03 | НПТ3/8 | НПТ1/8 | ● | ● | ||||||
| АСП630Ф-Н04 | НПТ1/2 | НПТ1/4 | ● | ● | ||||||
* Все латунные детали покрыты химическим никелем.
| Модель | АСП330Ф | АСП430Ф | АСП530Ф | АСП630Ф | ||||
| Наружный диаметр трубки | Метрический размер | Φ6, Φ8 | Φ6 | Φ8 | Φ8 | Φ10 | Φ10 | Φ12 |
| Размер в дюймах | Φ1/4 дюйма Φ5/16' | - | Φ1/4 дюйма Φ5/16' | Φ5/16' | Φ3/8 дюйма | 一 | Φ3/8 дюйма Φ1/2 дюйма | |
| Контролируемый поток Свободное течение | Скорость потока (л/мин(ANR)) | 180 | 330 | 350 | 600 | 750 | 1100 | 1190 |
| Звуковая проводимость дм³/ (с·бар) | 0.58 | 1.04 | 1.08 | 1.86 | 2.32 | 3.4 | 3.68 | |
| Критическое давление соотношение | Контролируемый поток | 0.15 | 0.15 | 0.15 | 0.15 | |||
| Свободное течение | 0.25 | 0.25 | 0.25 | 0.25 | ||||
* Значения расхода измерены при 0,5 МПа и 20°C.

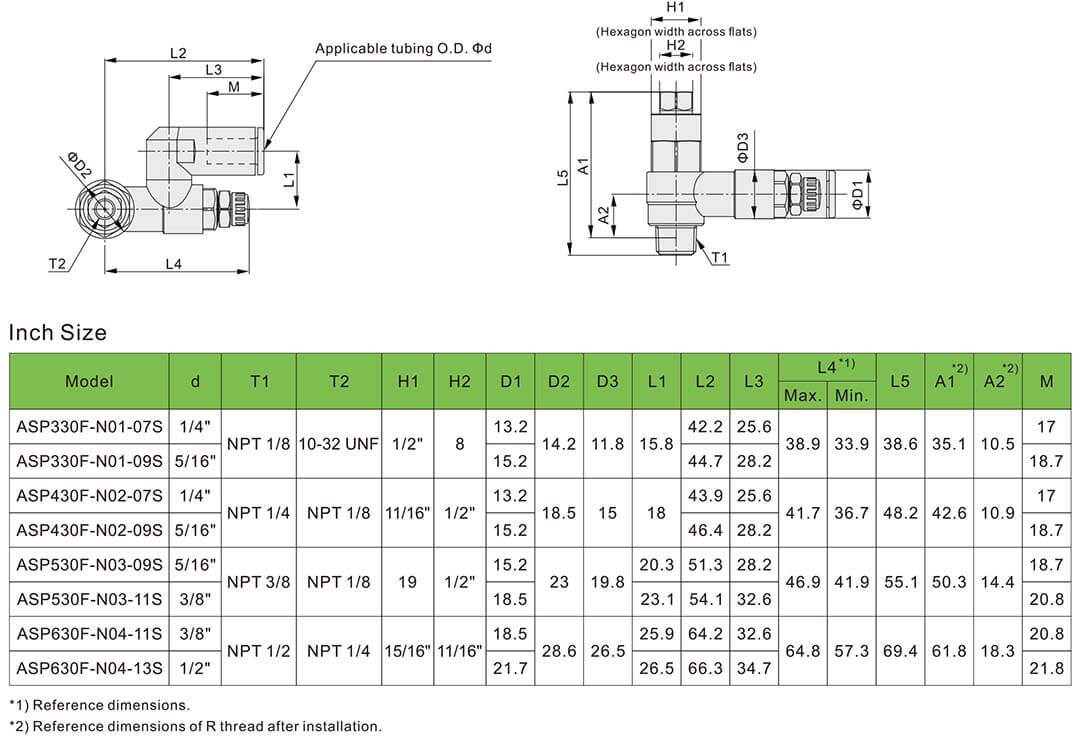

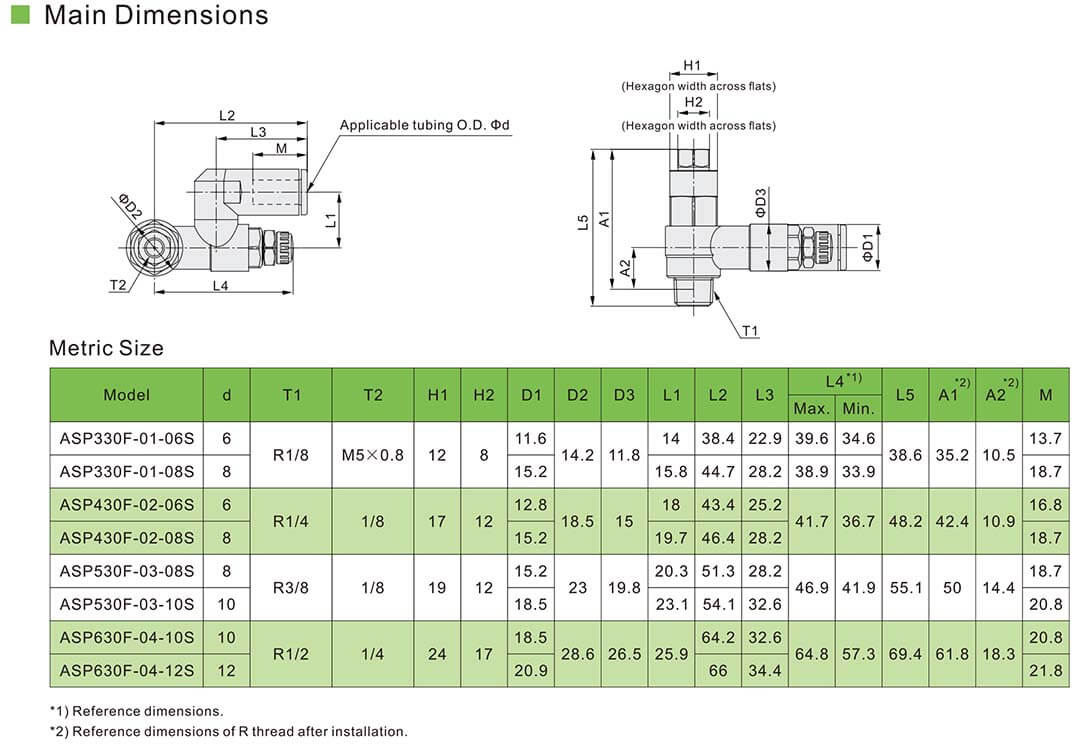

Основные размеры
