| Нить: | |
|---|---|
| Материал тела: | |
| Качественная гарантия: | |
Описание продукта
Надежная обработка давления
Эта подгонка, оцененная для рабочих давлений до 870 фунтов на квадратный дюйм, предназначена для стабильной производительности в пневматических или жидких системах высокого давления.
Прочная латунная конструкция
Изготовлен из латуни промышленного класса, обеспечивая превосходную устойчивость к коррозии, вибрации и механическому износу.

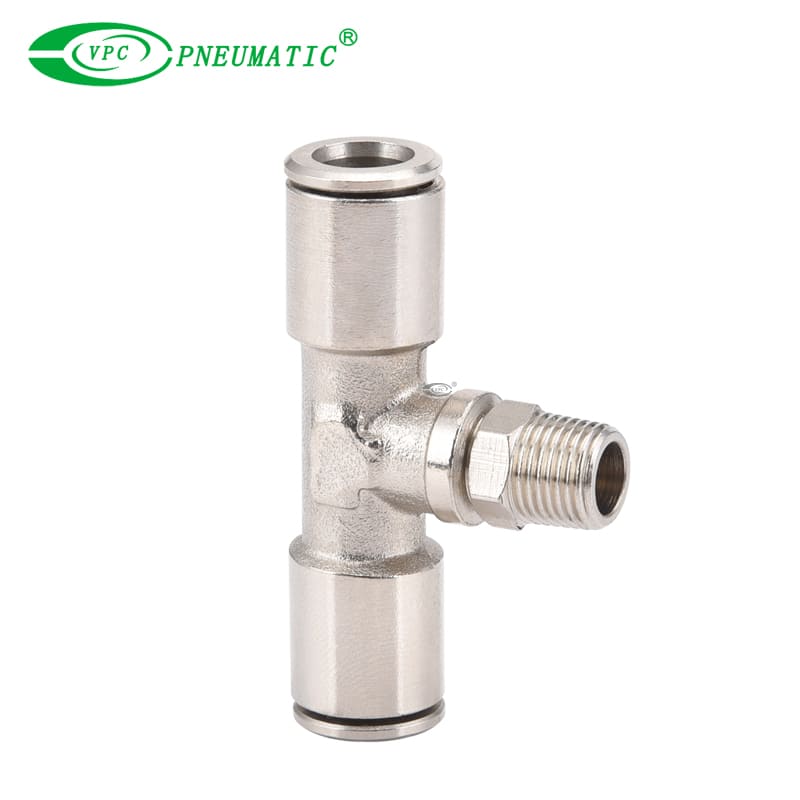

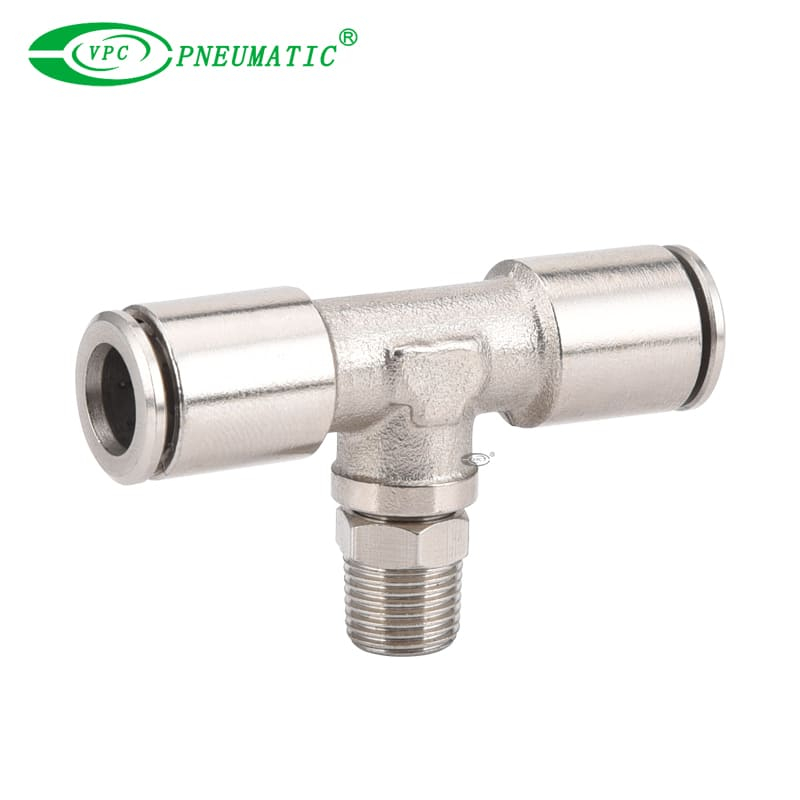

Дизайн Т-типа
Эффективно расщепляет или перенаправляет потоки внутри ограниченных пневматических схем, идеально подходит для компактных макетов системы.
Точная резьба
Обработана для жестких допусков для обеспечения безопасных, без утечки соединений; Доступно в параметрах потока NPT или BSPT.
Компактный форм -фактор
Спроектировано для космических установок без ущерба для прохождения потока или механической прочности.
Приложения
Пневматические системы управления высоким давлением
Промышленная автоматизация и механизм
Гидравлические испытательные скамейки
Автомобильные и тяжелые системы подвески
Воздушные компрессоры и вакуумные системы
Пользовательские AEM-сборки, требующие надежных разъемов высокого давления

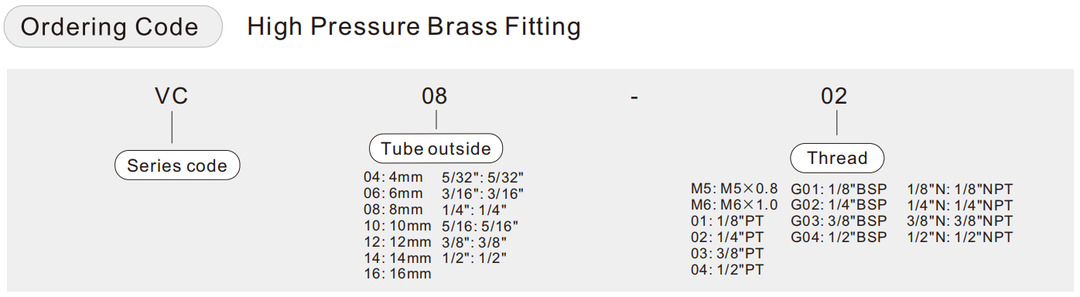

■ Размер трубки
| Трубка (метрика) | Трубка (дюйм) | ||||||||||||
| Код | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 5/32 | 3/16 | 1/14 | 5/16 | 3/8 | 1/2 |
| Трубка снаружи | Фон | Фон | Ф8 | Фе10 | Фе12 | Фе14 | Фе16 | Ф5/32 | Ф3/16 | Ф1/14 | Ф5/16 | Ф3/8 | Ф1/2 |
■ Поток
| Поток (метрика) | ||||||||
| Код | M5 | M6 | M8 | М10 | M12 | M14 | M16 | М20 |
| Нить | M5 × 0,8 | M6 × 1,0 | M8 × 1,0 | M10 × 1,0 | M12 × 1,25 | M14 × 1,5 | M16 × 1,5 | M20 × 1,5 |
| 55 ° резьба (r) | |||||
| Код | 01 | 02 | 03 | 04 | 06 |
| Нить | R1/8 | R1/4 | R3/8 | R1/2 | R3/4 |
| Тема (UNC) | US Thread 60 ° | |||||
| Код | U10 | 01n | 02n | 03n | 04n | 06n |
| Нить | 10-32Unf | NPT1/8 | NPT1/4 | NPT3/8 | NPT1/2 | NPT3/4 |
Спецификации продукта
| Рабочая среда | Воздух, вода |
| Максимум рабочее давление | 6 МПа (870 фунтов на квадратный дюйм) |
| Рабочая температура | -20 до 70 ℃ |
| Применимая трубка | PA11, PA12, PA6, PU (98 Shore A) |

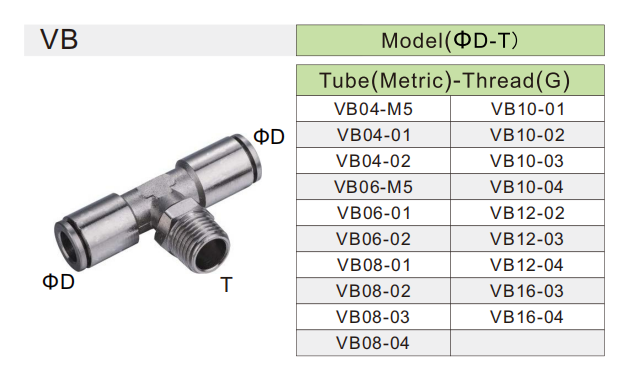

Основные измерения
Каталог скачать
