| Рабочая среда: | |
|---|---|
| Монтажный тип: | |
| Рабочая температура: | |
| Рабочее давление: | |
| Положение сборки: | |
| Точность: | |

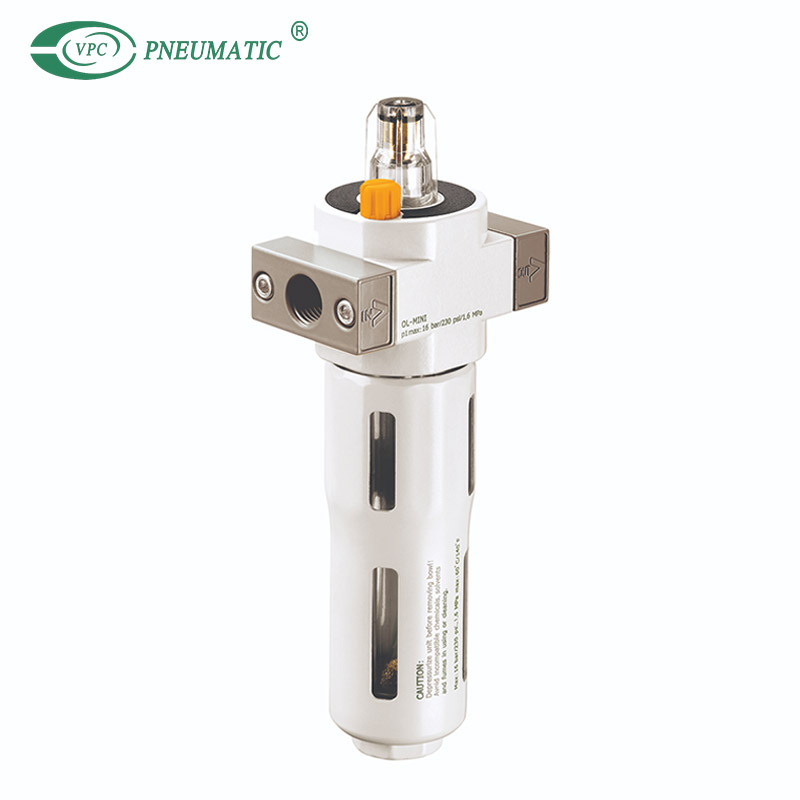

Описание продукта
1. Лубрикатор прямой постоянной плотности добавляет в сжатый воздух регулярное количество масла.Клапан поддерживает содержание масляного тумана пропорционально расходу сжатого масла.
2. Падение давления происходит, когда поток воздуха через масляный стакан доставляет масло из чаши к масляному индикатору.Капля масла при распылении попадает в воздушный канал.
3. Скорость капания масла контролируется с помощью регулировочного винта.Обычно достаточно 1–12 капель на 1000 л воздуха.
характеристики продукта
| Спецификация | МИНИ | МИДИ | МАКСИ | |||||
| Размер порта | G1/8' | G1/4' | G3/8' | G3/8' | G1/2' | G3/4' | G3/4' | Г1' |
| Информация о материалах | Корпус: Цинковое литье под давлением, Чаша фильтра и масло: Поликарбонат, Металлическая защита чаши: Алюминиевый сплав, Уплотнение: NBR, Регулировочная ручка: POM | |||||||
| Рабочая среда | Чистый воздух | |||||||
| Максимальное рабочее давление | 1,6 МПа | |||||||
| Тип крепления | Монтаж на трубу или на ножку | |||||||
| Положение сборки | По вертикали ±5° | |||||||
| Средняя температура | от -10 до 60 ℃ | |||||||
| Температура окружающей среды | от -10 до 60 ℃ | |||||||
| Рекомендуемое масло | Масло турбинное №1 ISOVG32 | |||||||
| Особенности структуры | Лубрикатор прямого действия с постоянной плотностью | |||||||
| Мин.Стандартный номинальный расход | 3л/мин | 6л/мин | 10л/мин | |||||
| Емкость конденсатной жидкости | 22мл | 43мл | 80мл | |||||
| Макс.Емкость масляного стакана | 45мл | 110мл | 190мл | |||||
| Точность | 40ум/5ум | |||||||
| Масса | 270г | 630 г | 1100г | 1200г | ||||
| Размер сустава | G1/8' | G1/4' | G3/8' | G3/8' | G1/2' | G3/4' | G3/4' | Г1' |
| МИНИ | 1300 | 2300 | 2700 | — | — | — | — | — |
| МИДИ | — | — | — | 5500 | 6100 | 6300 | — | — |
| МАКСИ | — | — | — | — | — | — | 8400 | 9000 |

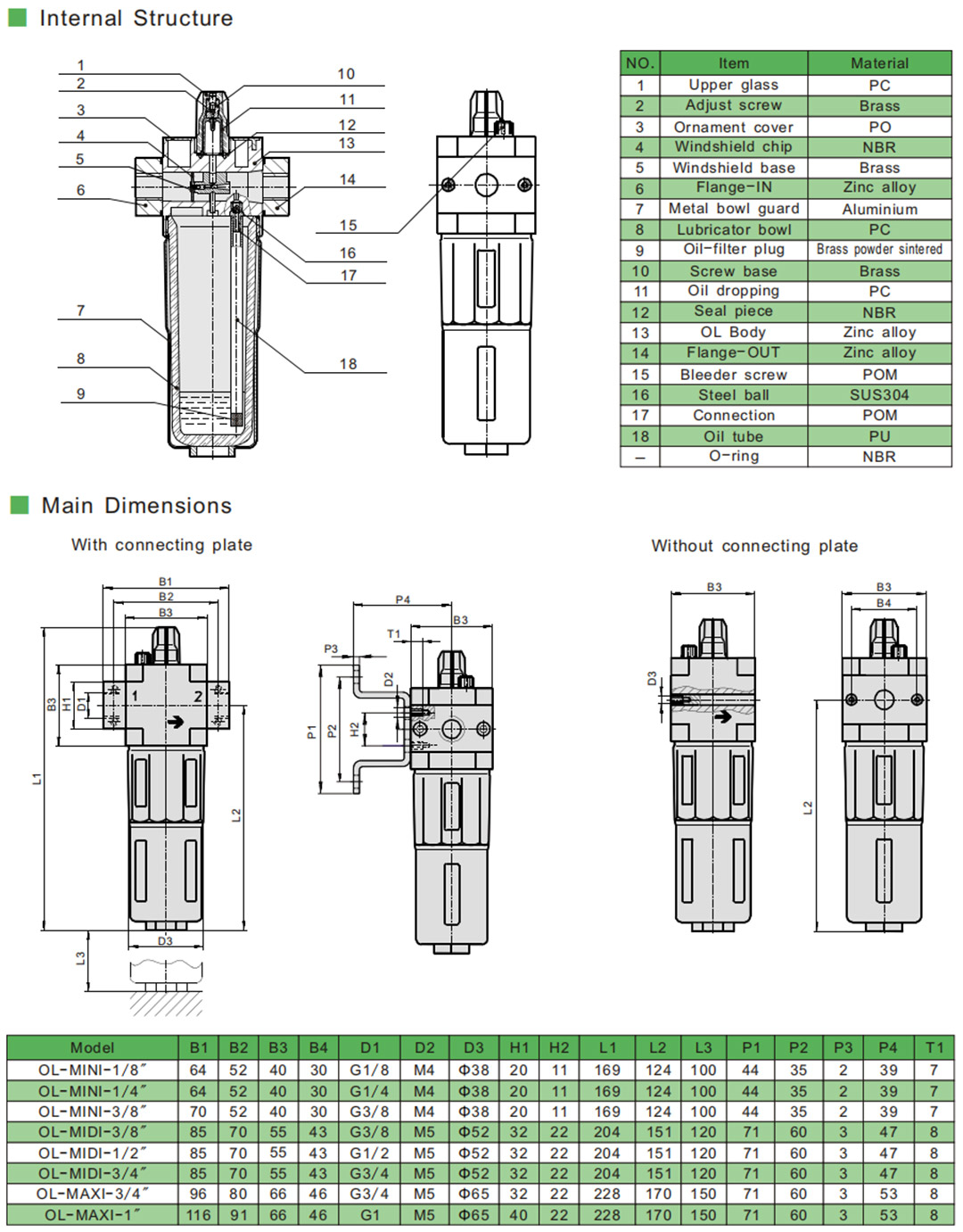

Основные размеры
